任意形橋台設計システム

「道路橋示方書(平成29年11月)」に対応した任意形状断面の橋台の構造計算書が作成できます。

価格: 110,000円(税込)

システム概要

座標値の入力により様々な断面形状の橋台の安定計算・断面計算が行えます。「平成29年11月版道路橋示方書」・「平成24年3月版道路橋示方書」に対応できます。平成29年版道示の場合には、部分係数の編集を行うことができます。

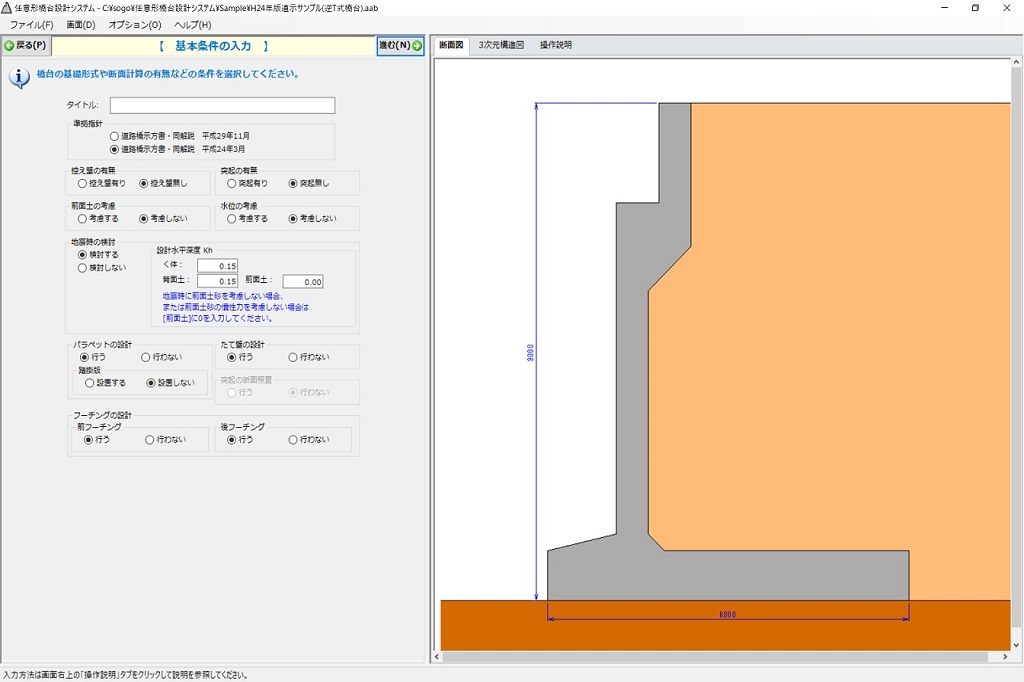

任意形橋台設計システム_全体画面
全体画面

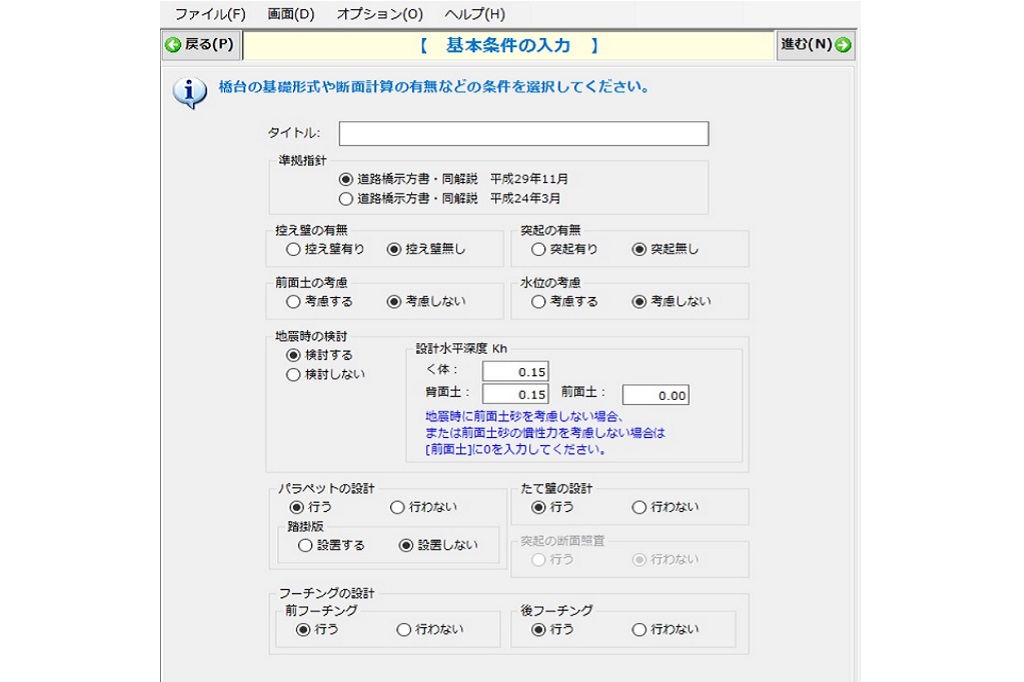

任意形橋台設計システム_入力 基本条件
入力 基本条件

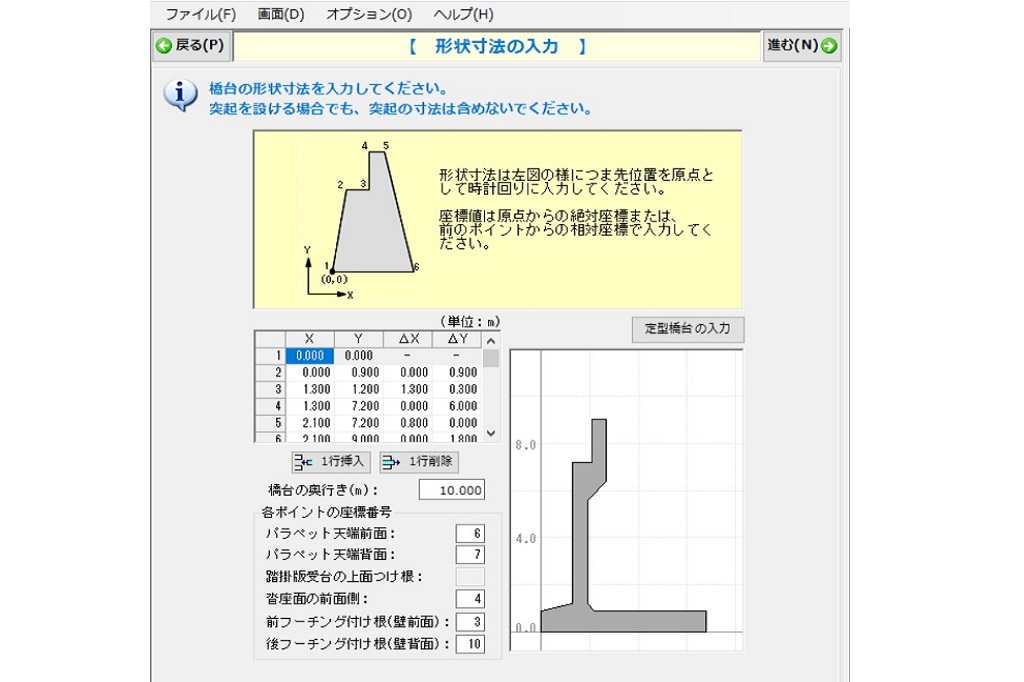

任意形橋台設計システム_入力 断面形状
入力 断面形状

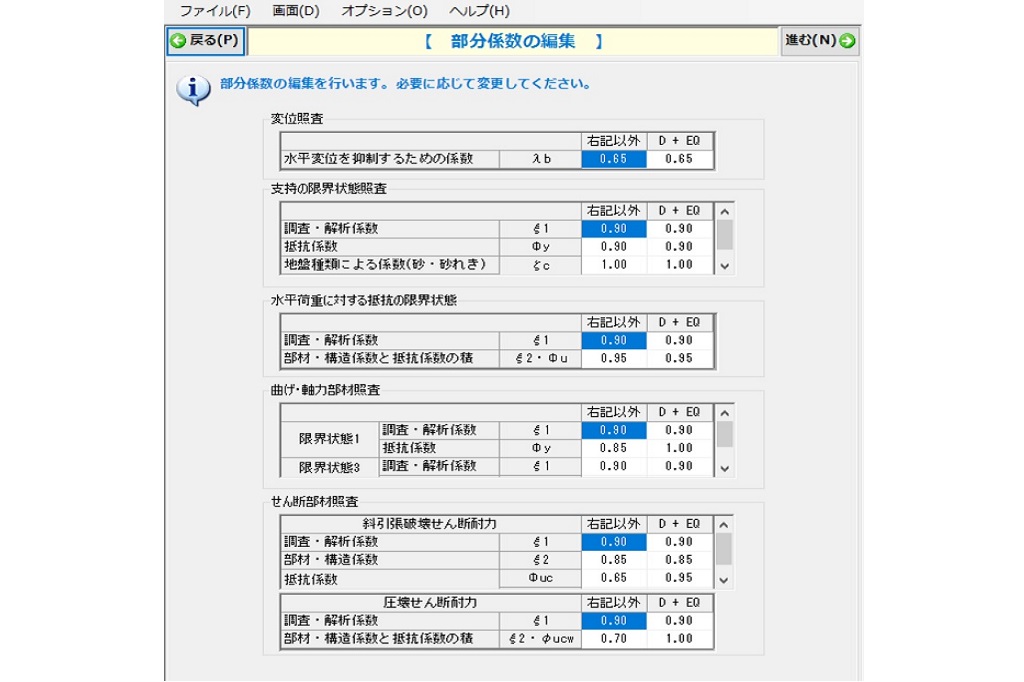

任意形橋台設計システム_入力 部分係数の編集
入力 部分係数の編集

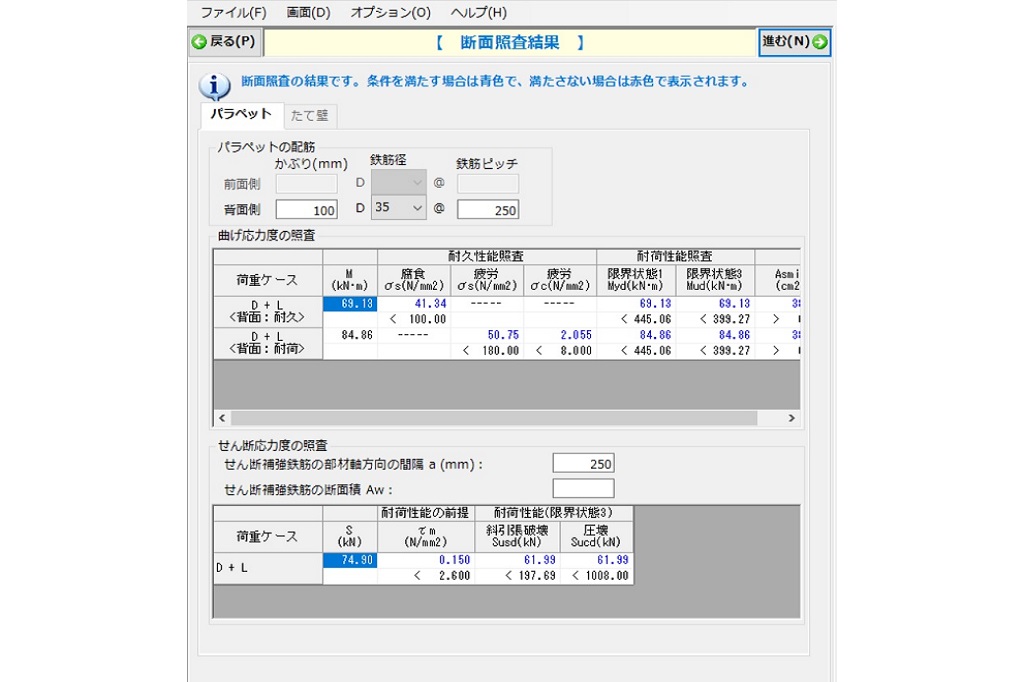

任意形橋台設計システム_計算結果
計算結果

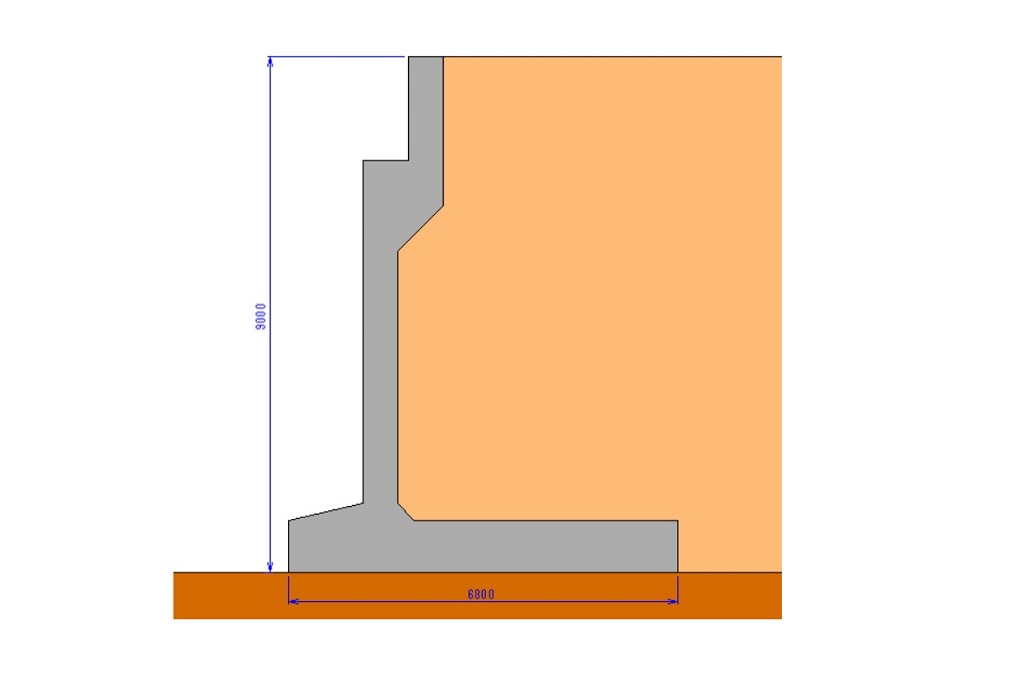

任意形橋台設計システム_断面図
断面図

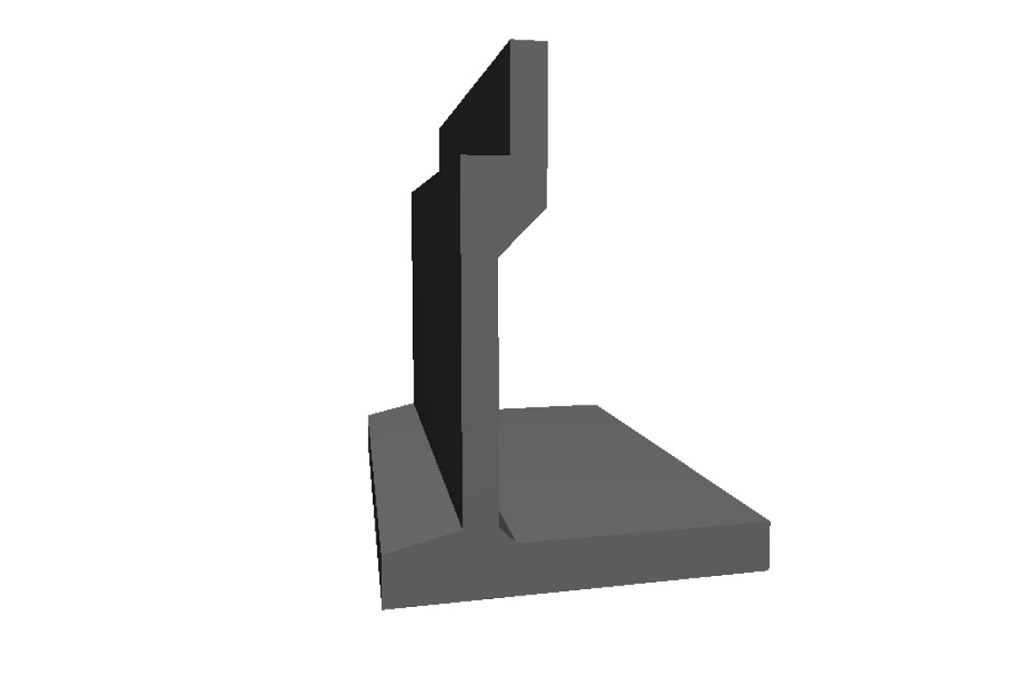

任意形橋台設計システム_3D構造図
3D構造図

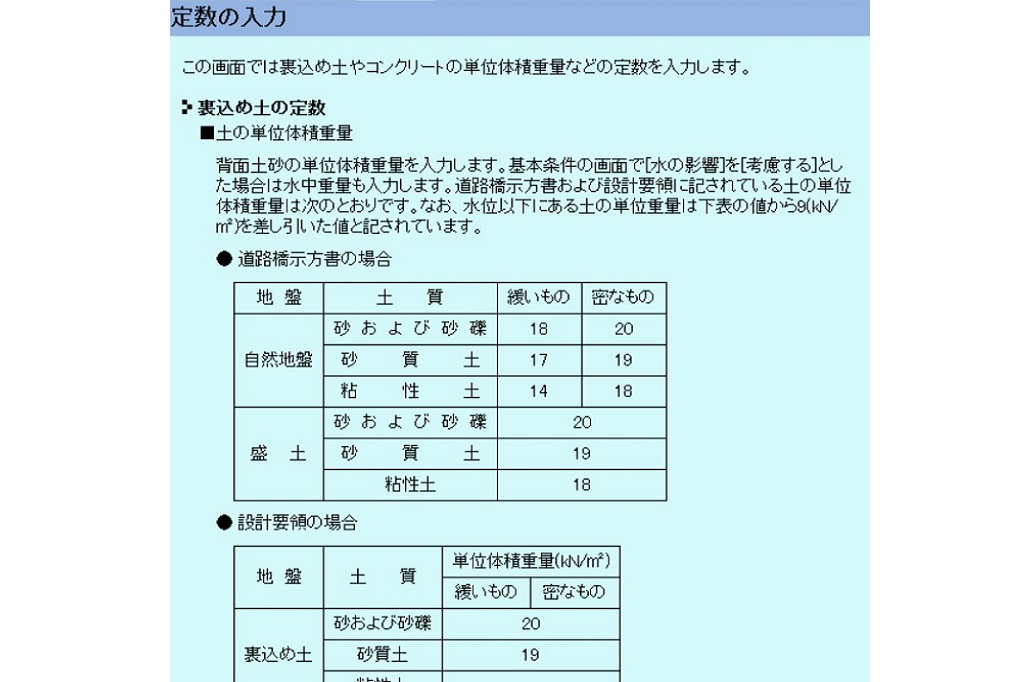

任意形橋台設計システム_操作方法
操作方法

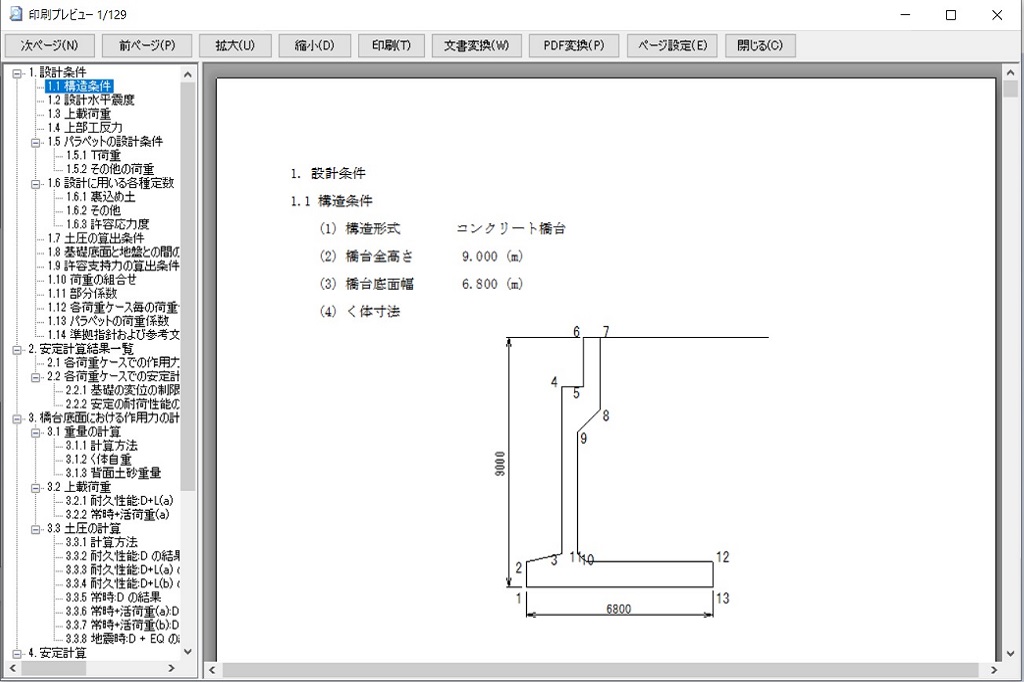

任意形橋台設計システム_印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 道路橋示方書・同解説 Ⅰ共通編  平成29年11月(日本道路協会)
  • 道路橋示方書・同解説 Ⅲコンクリート橋・コンクリート部材編
    平成29年11月(日本道路協会)
  • 道路橋示方書・同解説 Ⅳ下部構造編  平成29年11月(日本道路協会)
  • 道路橋示方書・同解説 Ⅴ耐震設計編  平成29年11月(日本道路協会)
  • 道路橋示方書・同解説 Ⅰ共通編  平成24年3月(日本道路協会)
  • 道路橋示方書・同解説 Ⅳ下部構造編  平成24年3月(日本道路協会)
  • 道路橋示方書・同解説 Ⅴ耐震設計編  平成14年3月(日本道路協会)
  • 設計要領 第二集  平成24年7月(日本道路公団)

機能および制限

  • 適用指針を平成24年版と平成29年版のどちらかの道路橋示方書から選択できます。
  • 平成29年版道示では、無筋構造には対応していません。
  • 断面形状を座標値で設定することにより、さまざまな橋台形状に対応できます。
  • 定型橋台(逆T式橋台・重力式橋台)の場合は、寸法値入力により形状を作成できます。
  • 控え壁を考慮できます。(安定計算のみ)
  • 突起を考慮することができます。
  • 土圧は、「クーロン公式」・「土圧係数の直接入力」より選択できます。
  • 地震時土圧は、「修正物部・岡部式(平成14年版以降の道路橋示方書)」・「物部・岡部式(平成6年版以前の道路橋示方書)」のどちらかを選択することができます。
  • 考慮できる荷重は、自重・載荷重・土圧・地震時・水圧・浮力・上部工反力・任意荷重です。
  • 平成29年版道示の場合、安定計算・部材照査に用いられる部分係数を編集できます。
  • 「滑動に対する安定」・「転倒に対する安定」・「支持地盤の支持力に対する安定」・「最大地盤反力度の照査」を行います。
  • 水平地盤における極限支持力、または斜面上の直接基礎における極限支持力の算出が行えます。
    (平成29年版道示の場合は、斜面上の直接基礎における極限鉛直支持力は選択できません)
  • パラペット・たて壁・フーチング・突起の断面力算定・断面照査を行うことができます。
  • 断面図のDXF出力を行うことができます。

価格

任意形橋台設計システム

新規購入費
(初年度サブスクリプション費用含む)
110,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) ご契約期間は3月31日までとなります
サブスクリプション制度とは

申込書も準備しております。ご利用下さい。

開発許可申請セットⅠ

まとめてご購入いただいた場合セット価格にて提供できます。

開発許可申請セットⅠ

385,000円(税込)

RC単純床版橋設計システムST版』【110,000円(税込)】
任意形擁壁設計システムST版』 【110,000円(税込)】
『任意形橋台設計システム』 【110,000円(税込)】
調整池容量算定システムST版』 【110,000円(税込)】

開発許可申請セットⅡ

まとめてご購入いただいた場合セット価格にて提供できます。

開発許可申請セットⅡ

385,000円(税込)

RC単純床版橋設計システムST版』 【110,000円(税込)】
任意形擁壁設計システムST版』 【110,000円(税込)】
『任意形橋台設計システム』 【110,000円(税込)】
地耐力設計計算システムST版』 【110,000円(税込)】

資料DL・お問合せ

ご使用・ご提供方法

  • 対応OS Windows 8.1 ・ 10・11
  • WEB ライセンス認証版となります。(インターネット環境が必須です)
  • マイページ(ホームページ)からのダウンロード版となります。
  • ネットワーク上でのご利用も可能です。
