落橋防止壁の設計

落橋防止壁の設計 Ver.3

落橋防止対策として、沓座拡幅設計・落橋防止壁の設計・横変位拘束などの計算を行います。

価格: 55,000円(税込)

システム概要

本システムは「既設橋梁の耐震補強工法事例集」を参考に、「道路橋示方書・同解説 V 耐震設計編」に基づき、落橋防止対策を行います。

落橋防止壁の設計_検討項目

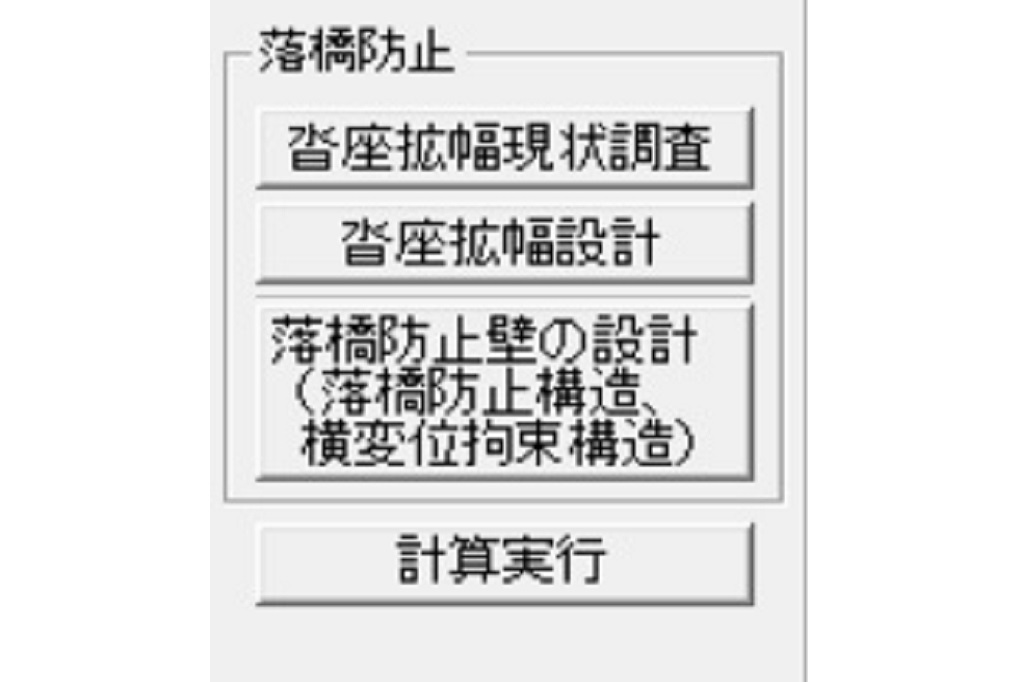

検討項目
落橋防止壁の設計_入力 現状調査

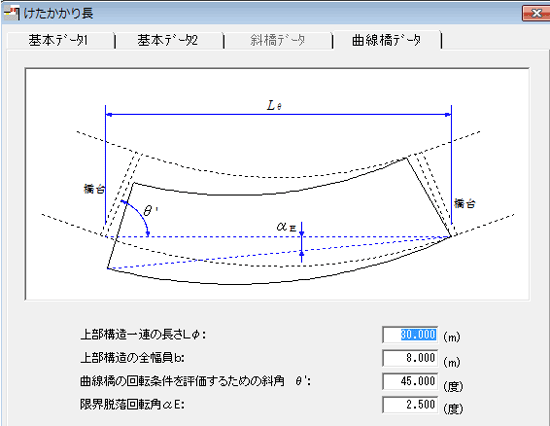

入力 現状調査

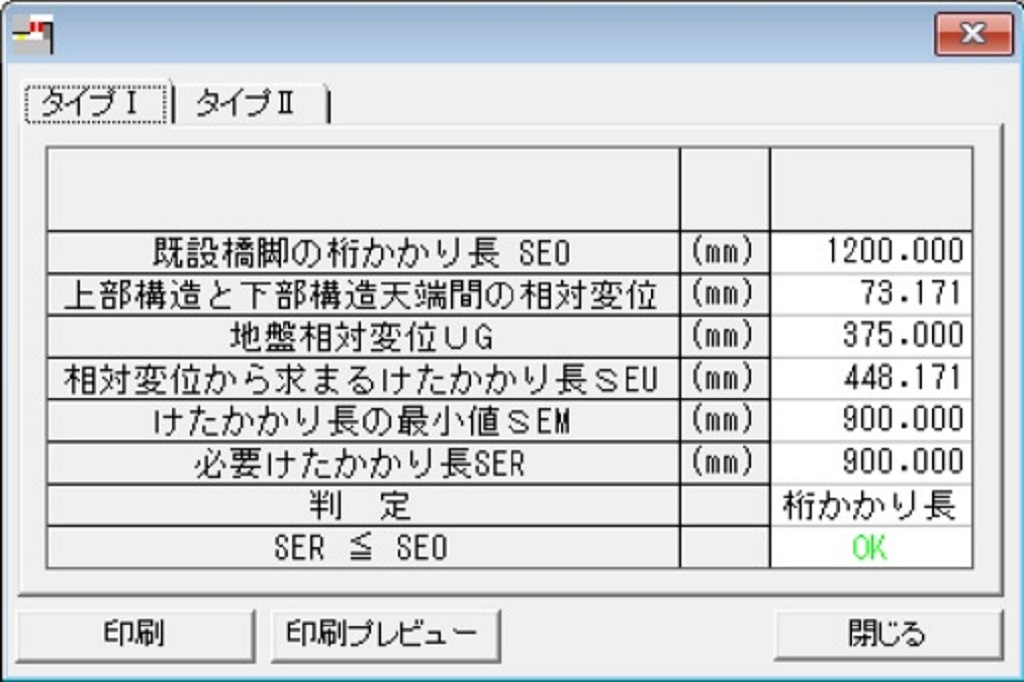

落橋防止壁の設計_計算結果 現状調査
計算結果 現状調査

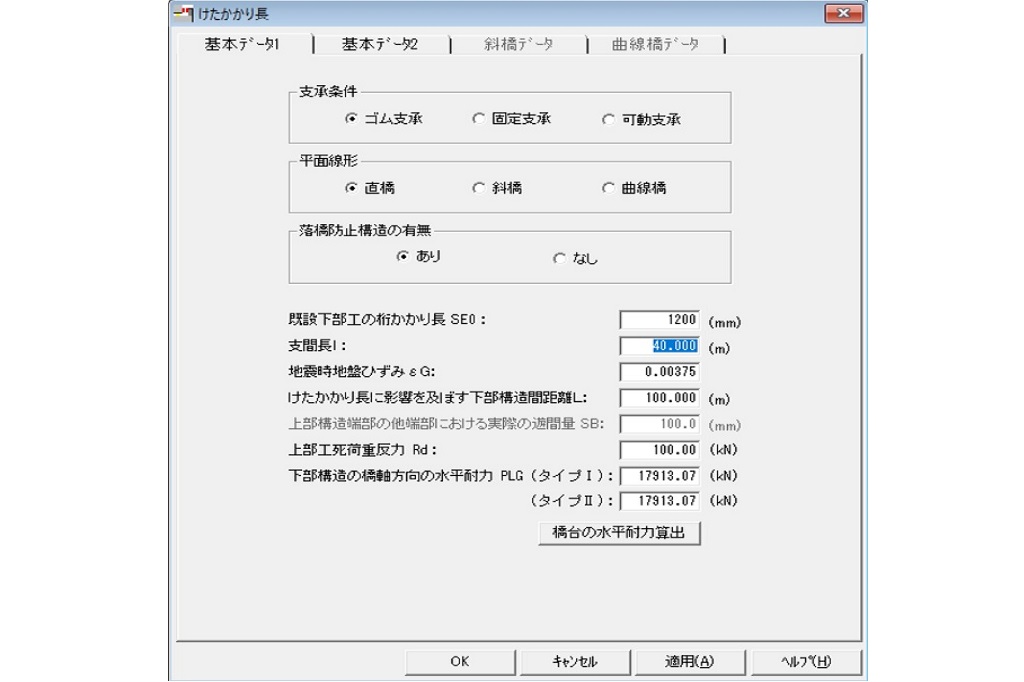

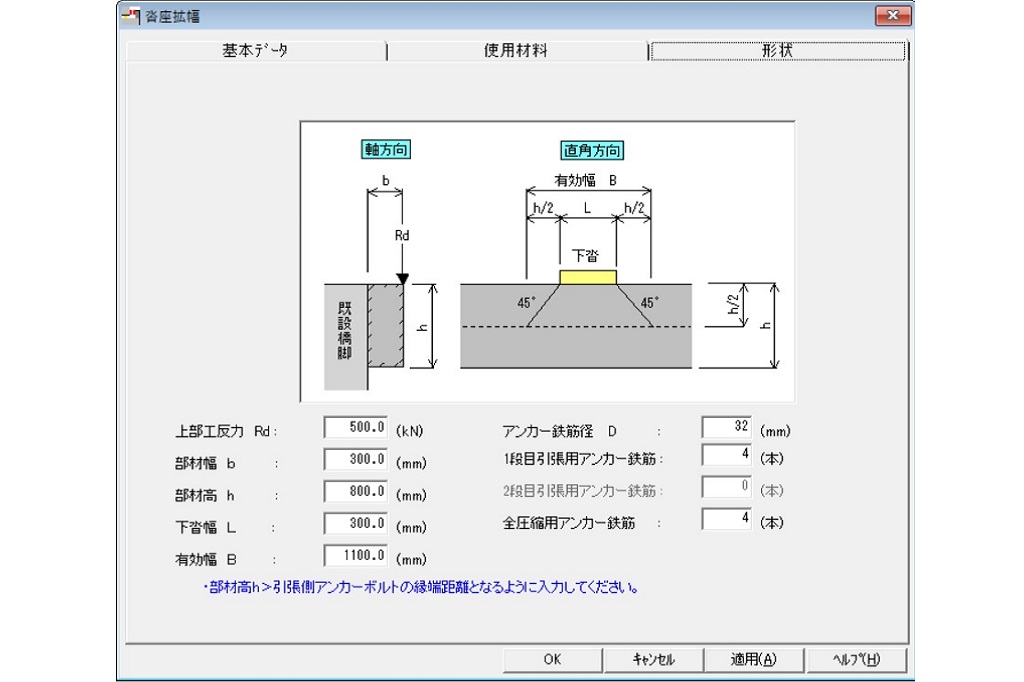

落橋防止壁の設計_入力 拡幅設計
入力 拡幅設計
落橋防止壁の設計_計算結果 拡幅設計

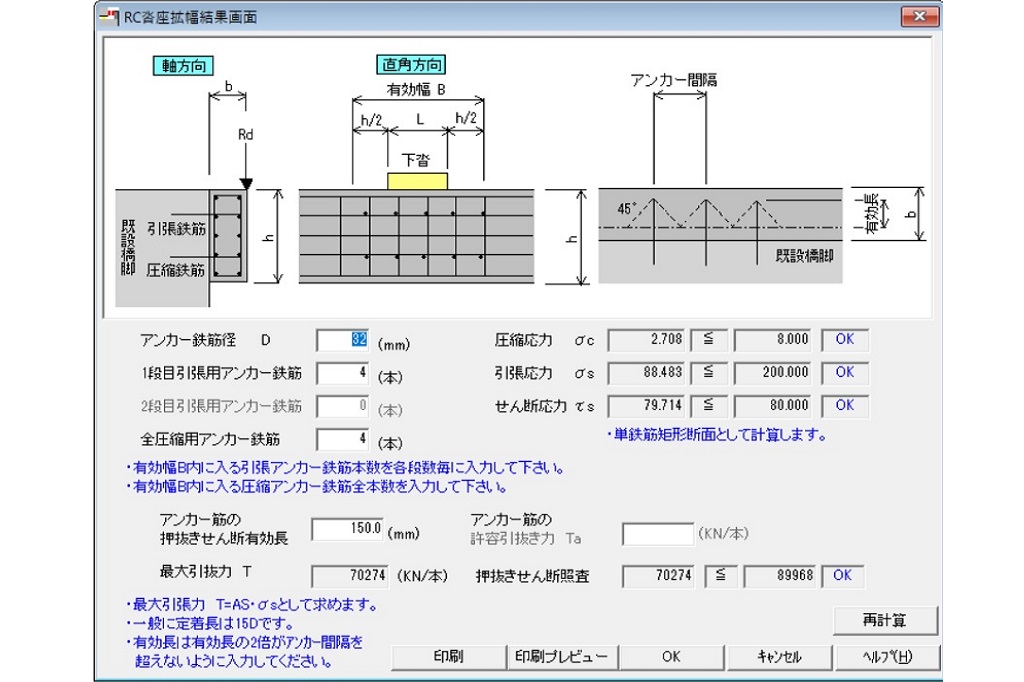

計算結果 拡幅設計

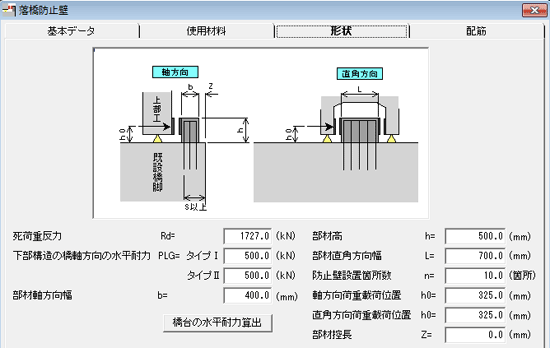

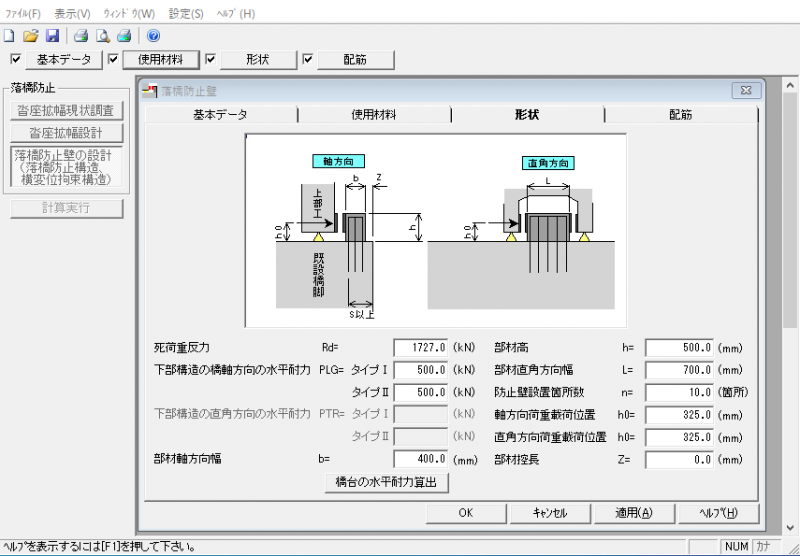

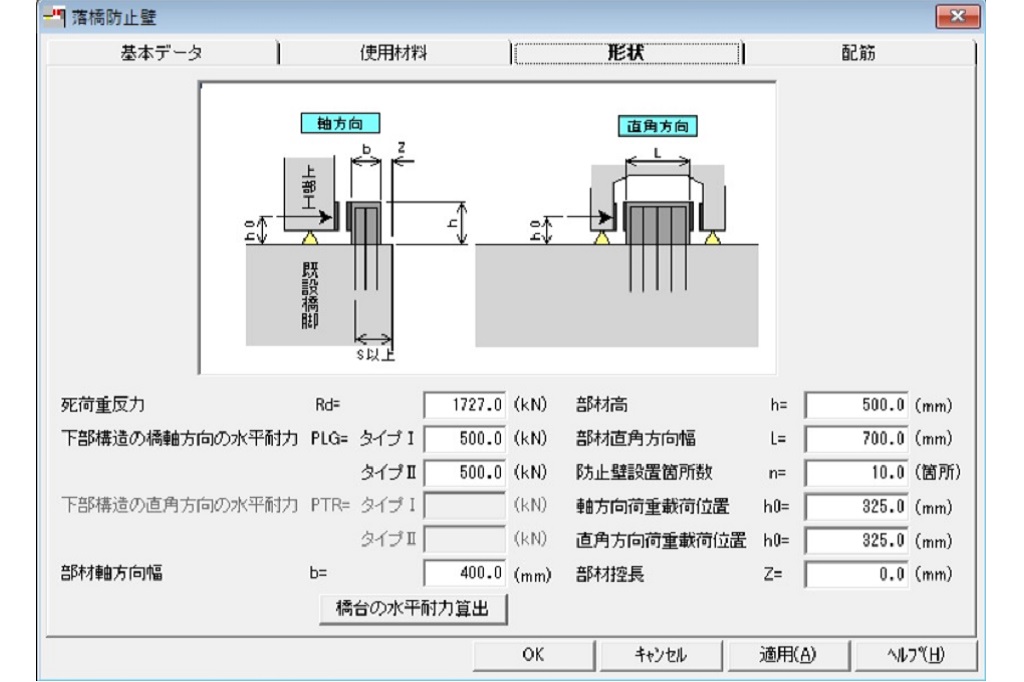

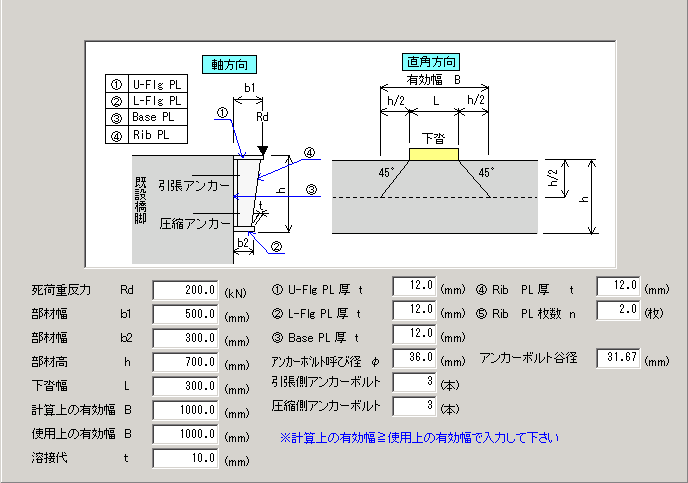

落橋防止壁の設計_入力 落橋防止壁
入力 落橋防止壁

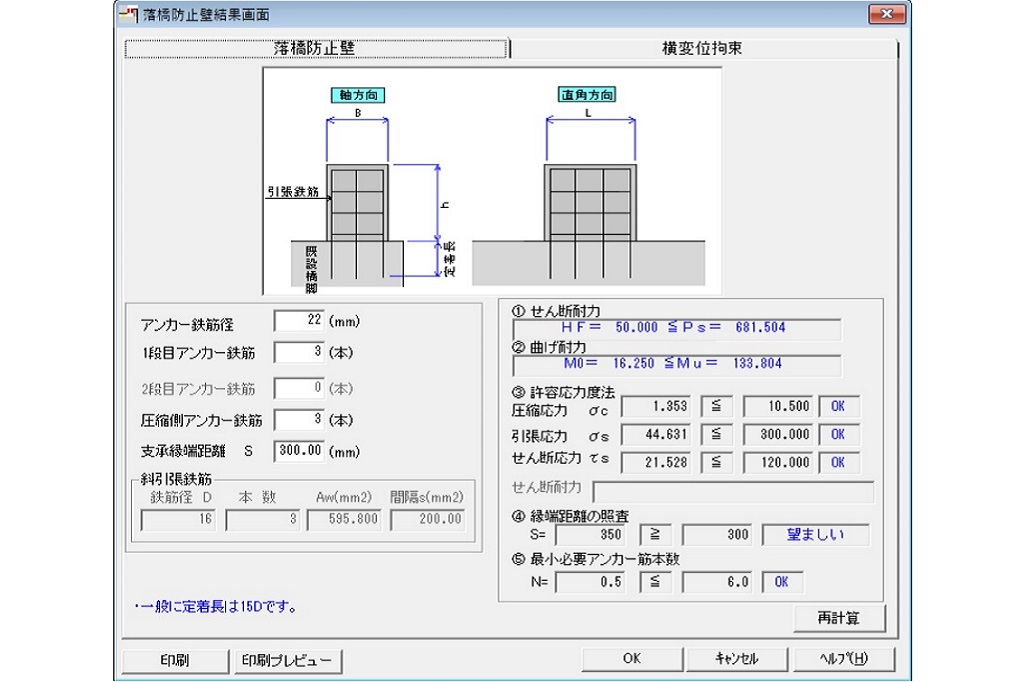

落橋防止壁の設計_計算結果 落橋防止壁
計算結果 落橋防止壁

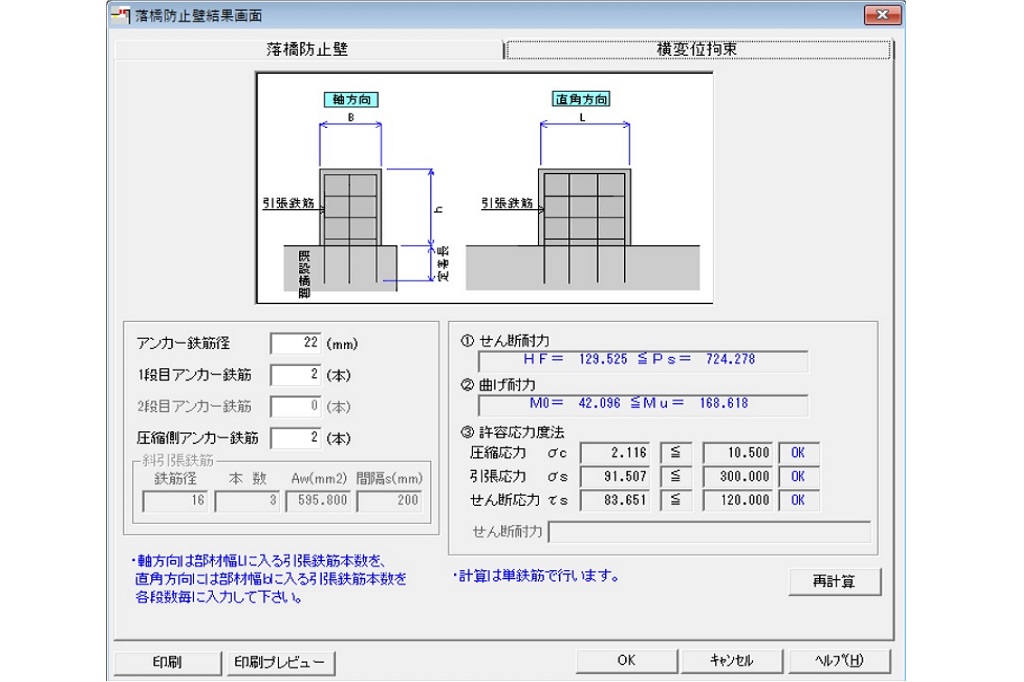

落橋防止壁の設計_計算結果 横変位拘束
計算結果 横変位拘束

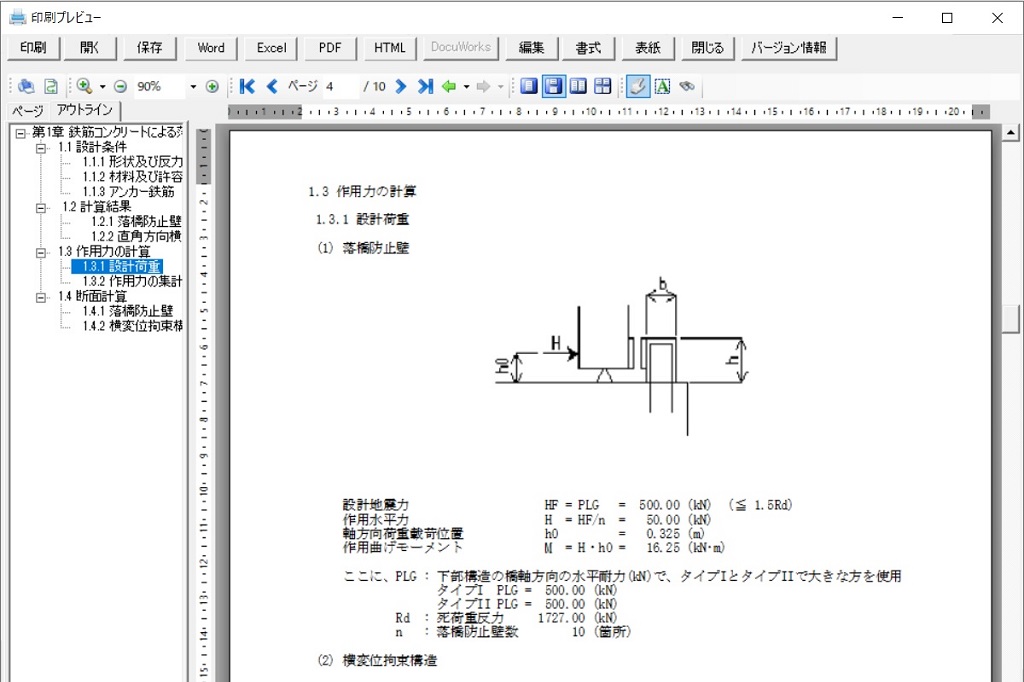

落橋防止壁の設計_印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 『道路橋示方書 同解説Ⅳ 下部構造編』  平成24年3月(日本道路協会)
  • 『道路橋示方書 同解説V 耐震設計編』  平成24年3月(日本道路協会)
  • 『既設橋梁の耐震補強工法事例集』  平成17年4月(海洋架橋・橋梁調査会)

機能および制限

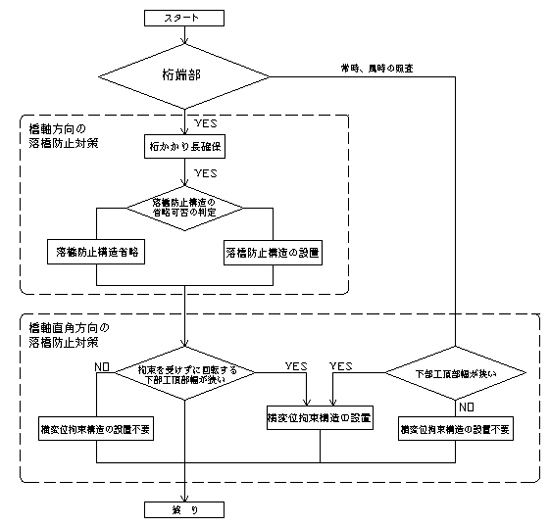

落橋防止対策フロー

  • 沓座拡幅現状照査
    必要沓座幅を計算して、既設橋脚が満足しているか照査を行います。
  • 沓座拡幅
    RCによる拡幅と鋼製ブラケットによる拡幅ができます。
  • 落橋防止壁
    • 落橋防止壁と変位制限壁の設計ができます。
    • 落橋防止壁は選択により耐力照査と許容応力度照査が行えます。
    • 落橋防止構造の設計地震力に下部構造の軸方向の水平耐力を考慮できます。




価格

落橋防止壁の設計 Ver.3

新規購入費
(初年度サブスクリプション費用含む)
55,000円(税込)
サブスクリプション費用(2年目以降) 16,500円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 27,500円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ
