等流の計算 Ver.7

河川断面・定型断面(全19種類)での水深や流量の算出ならびに余裕高の計算を行います。

Ver.7.1 リリース日:2022.5.31
Ver.7.1 改良内容
機能アップ履歴

システム概要

本システムは、等流計算により河川断面・定型断面(全19種類)での水深や流量の算出ならびに余裕高の計算を行います。
等流計算は、マニング公式、クッター公式(円形状断面・矩形断面)、ヘーゼンウィリアム公式(円形断面)を用いて行います。
余裕高の計算は、「土地改良事業計画設計基準及び運用・解説 設計『水路工』」に基づき、水深・流れの形態により算出します。

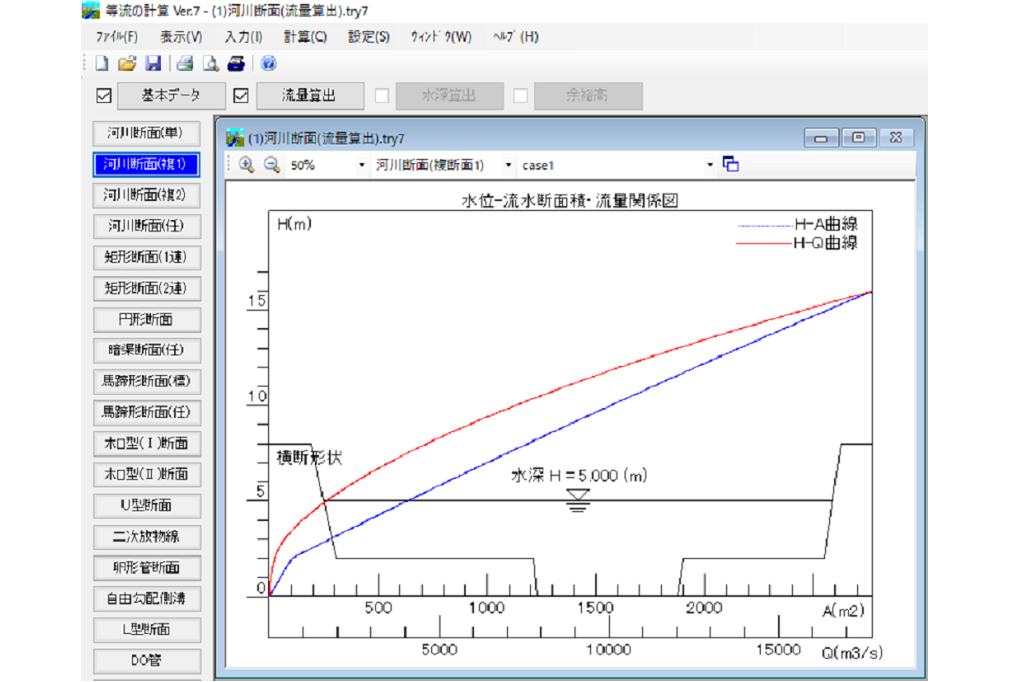

等流の計算_全体画面
全体画面
等流の計算_入力 基本データ
入力 基本データ

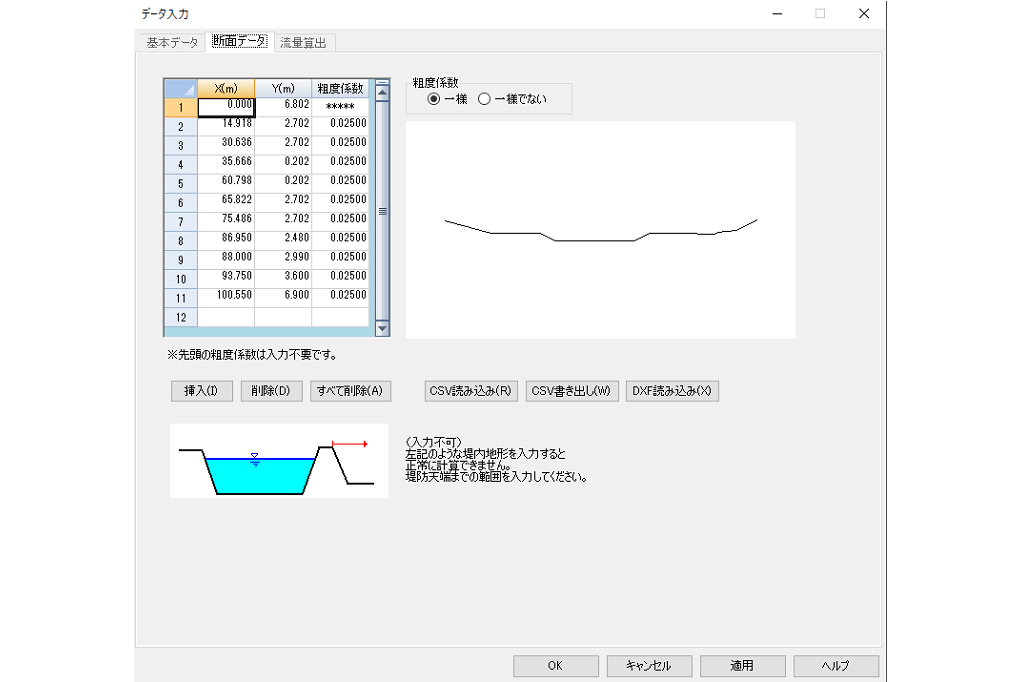

等流の計算_入力 任意断面座標入力
入力 任意断面座標入力

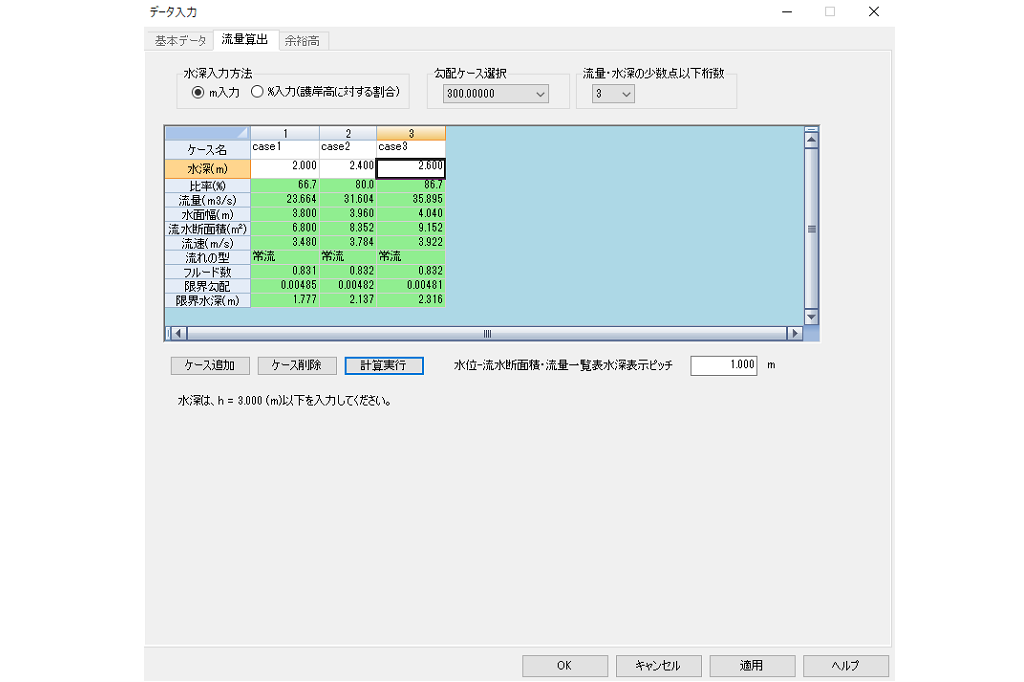

等流の計算_入力 流量算出
入力 流量算出

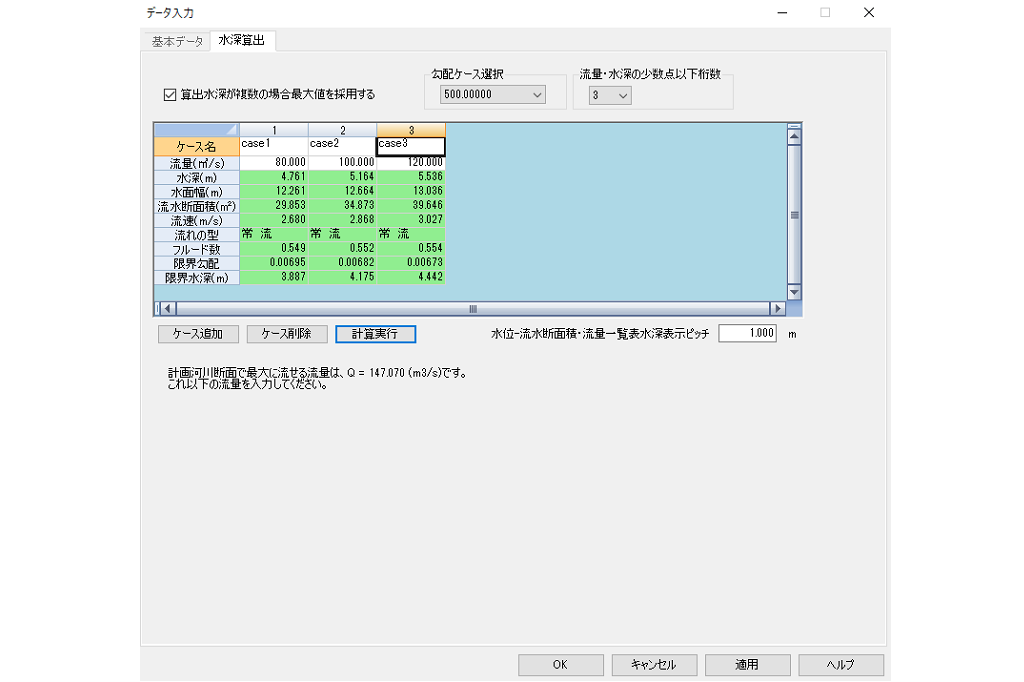

等流の計算_入力 水深算出
入力 水深算出

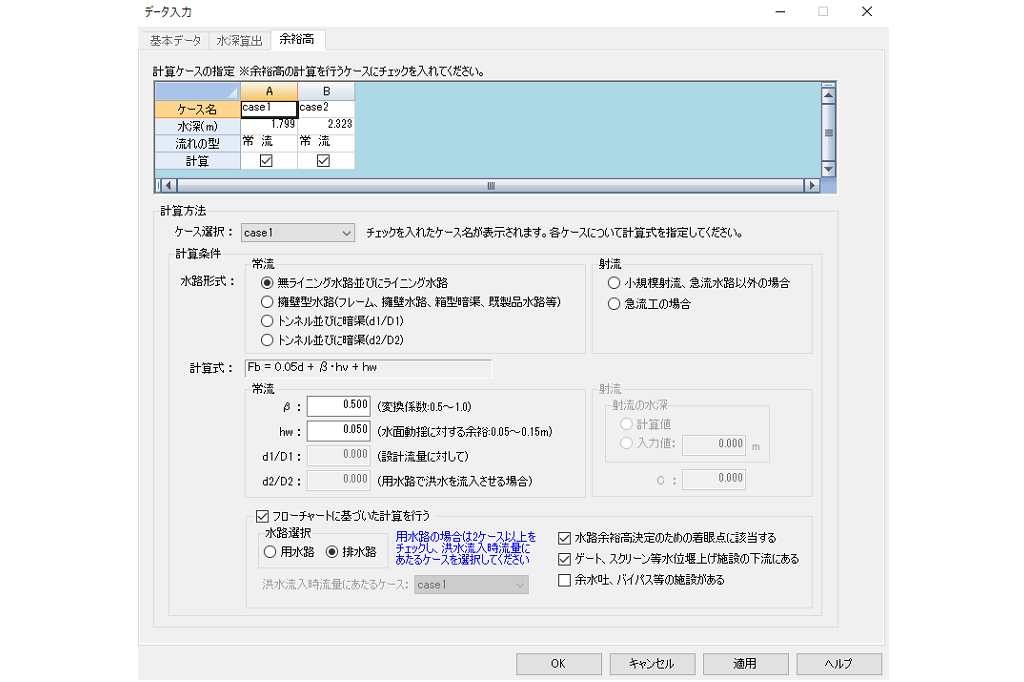

等流の計算_入力 余裕高
入力 余裕高

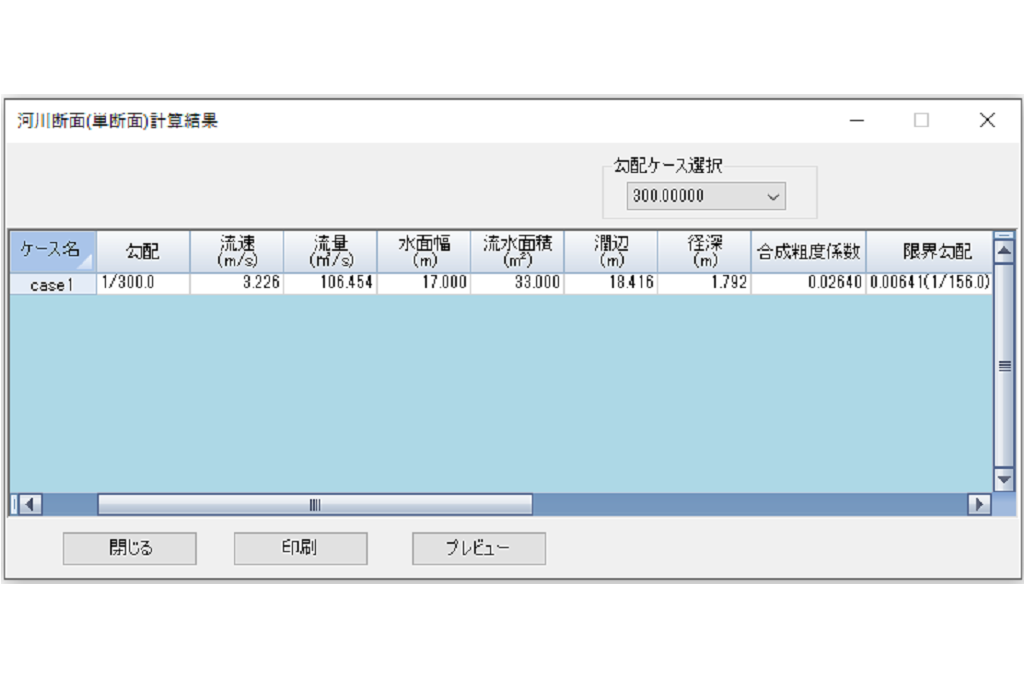

等流の計算_計算結果画面
計算結果画面

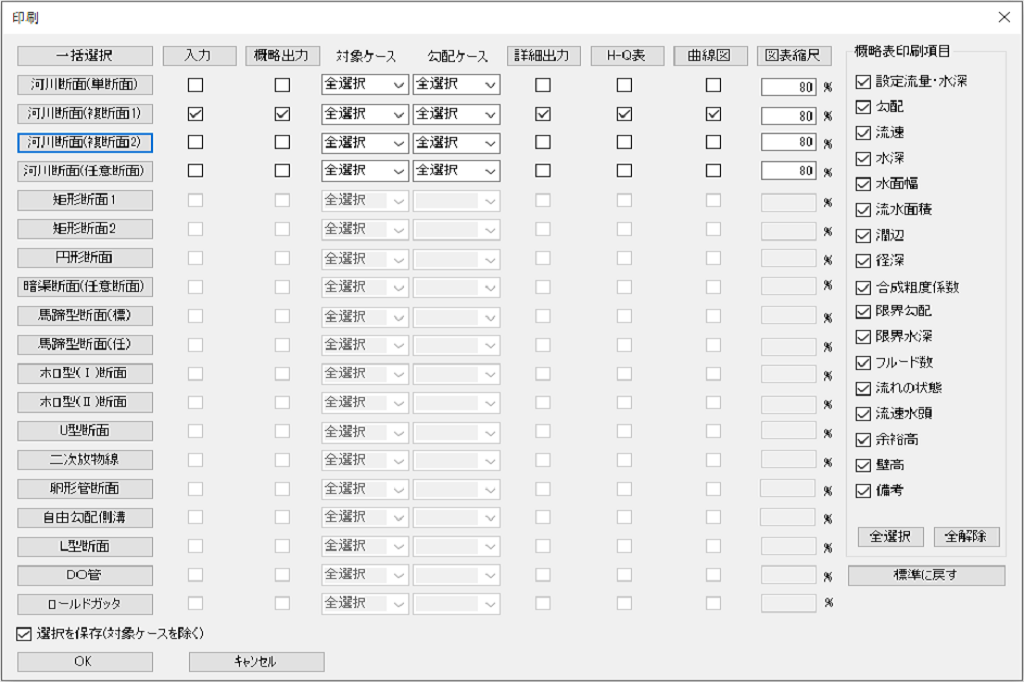

等流の計算_印刷選択画面
印刷選択画面

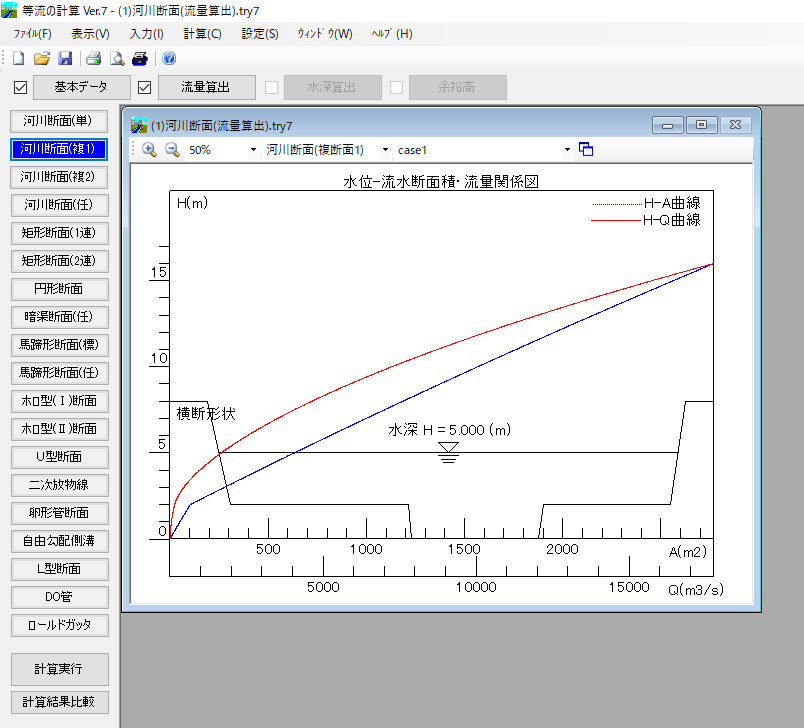

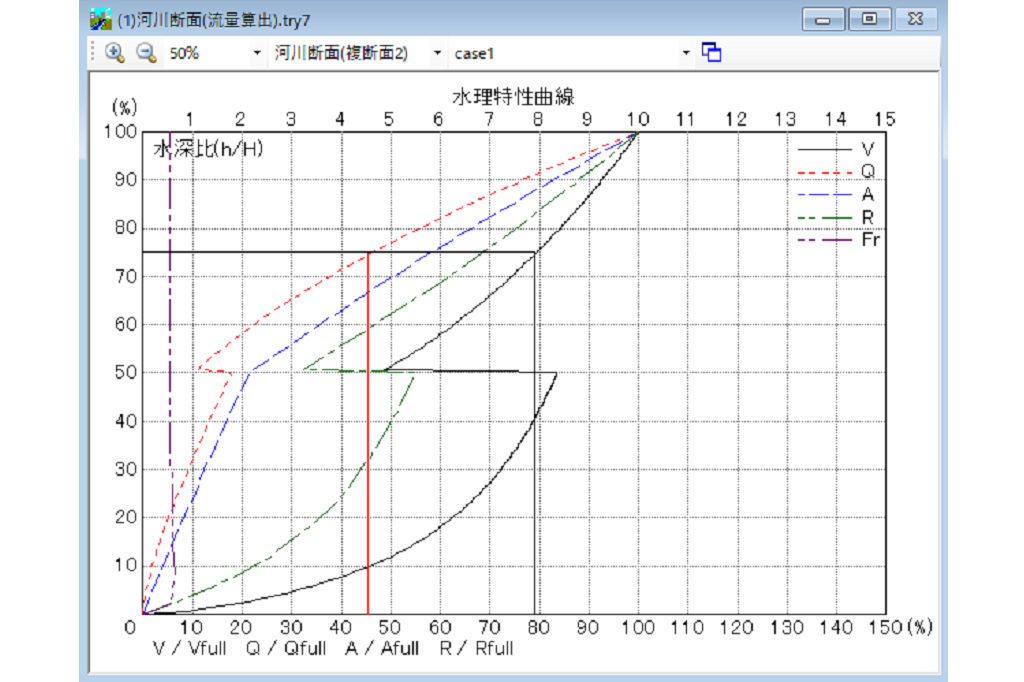

等流の計算_水理特性曲線
水理特性曲線

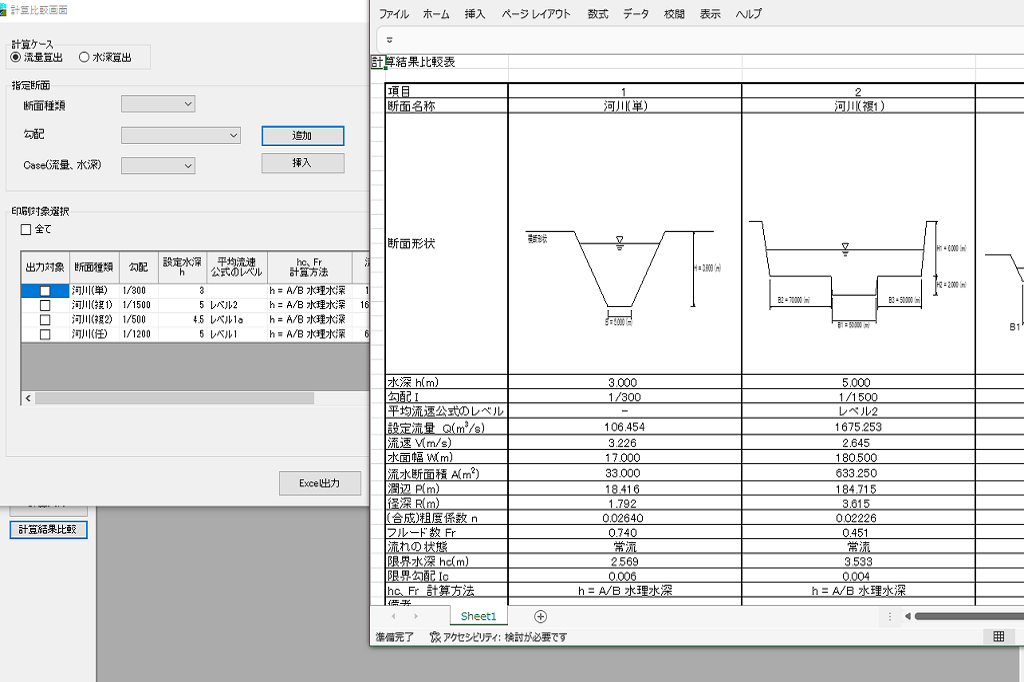

等流の計算_計算結果比較
計算結果比較

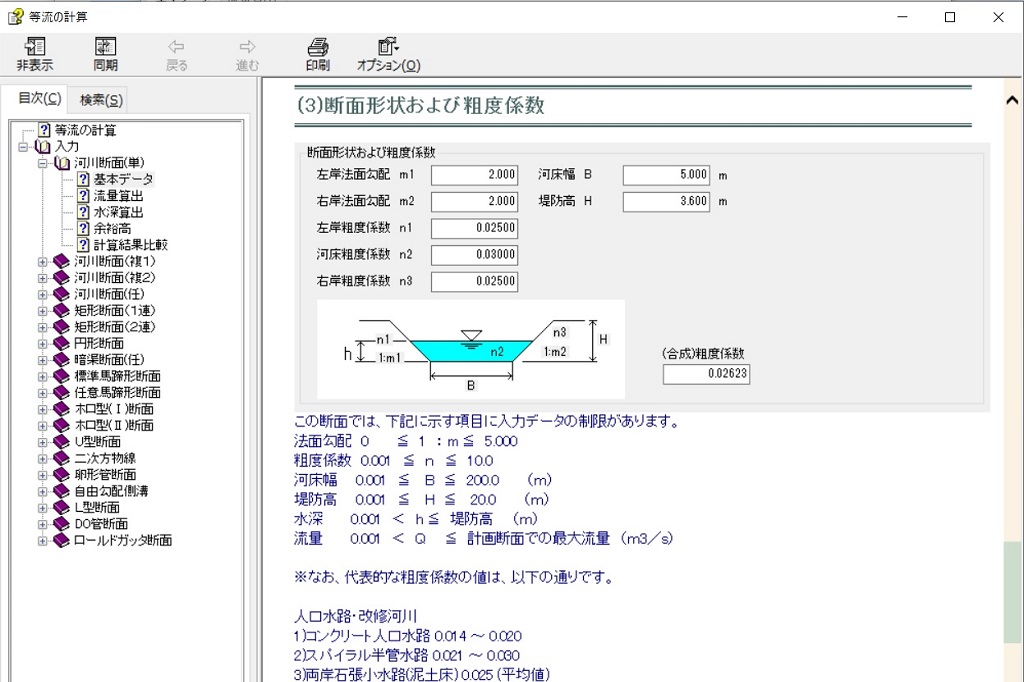

等流の計算_ヘルプ画面
ヘルプ画面

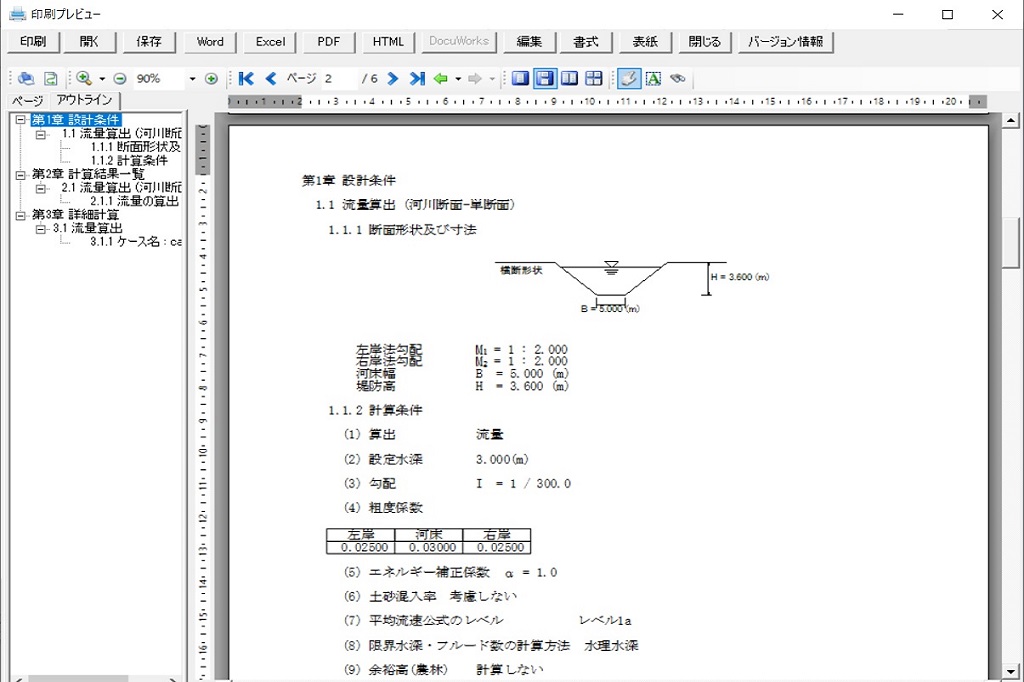

等流の計算_印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 水理公式集  平成11年11月 (土木学会)
  • 建設省河川砂防技術基準(案)同解説・調査編  平成 9年10月 (日本河川協会)
  • 土地改良事業計画設計基準及び運用・解説 『水路工』  平成26年 3月 (農林水産省農村振興局)
  • 土地改良事業計画設計基準及び運用・解説 『パイプライン』  令和3年 6月 (農林水産省農村振興局)

機能および制限

計算可能な断面と計算式

  マニング クッター ヘーゼンウイリアムス
河川断面(単断面)
河川断面(複断面1)
河川断面(複断面2)
河川断面(任意断面)
矩形断面(1連)
矩形断面(2連)
円形断面
暗渠断面(任意断面)
標準馬蹄型断面
任意馬蹄型断面
ホロ型(Ⅰ)断面
ホロ型(Ⅱ)断面
U型断面
二次放物線
卵形管断面
自由勾配側溝断面
L型断面
DO管
ロールドガッタ断面

限界水深・フルード数の計算方法

  • 「水理水深(土地改良)による方法」・「井田の合成径深による方法」・「最深水深による方法」の3つから選択できます。
  • 限界水深の算出は、図のように堤防高さの2倍を上限値として計算します。

エネルギーの補正係数

エネルギー補正係数αを「1.0」・「1.1」 の2つから選択できます。
「α=1.1」を使うケース
  ・V1、V2、V3の流速変化が大きい場合
  ・川幅の急激な変化、水路の急縮、急拡などの流れの剥離が起こる場合
  ・湾曲部など断面内で流速に大きな変化がある場合

土砂の混入を考慮した計算

  • 土砂混入率、水・土砂の比重を設定することで、土砂の混入を考慮した流速及び流量の計算(ワングの式)ができます。

河床・水路・管の勾配

  • 「分数」、「小数」、「%」、「‰」での入力が可能です。
  • 勾配ケースは、最大5ケースまで設定可能です。

平均流速公式のレベル選択

「河川断面」においては、以下のレベル選択ができます。

  • レベル1
      単断面で潤辺内の粗度係数が一様な場合
  • レベル1a
      単断面で潤辺内の粗度状況が変化している場合
  • レベル2
      複断面で潤辺内の粗度状況が変化している場合
  • レベル2a
      複断面で潤辺内の粗度係数が一様な場合

流量算出、水深算出

  • 計算ケース数は30ケースまで追加することができます。
  • 流量算出時は、計算ケースごとに水深を設定できます。
  • 流量算出時は、「m入力」、「%入力」より選択が可能です。
  • 水深算出時は、計算ケースごとに流量を設定できます。
  • 水深算出時は、複数の該当水深が得られる場合、最大水深を採用するかどうかを選択できます。※河川断面(複2,任)に対応

水位‐流水断面積・流量一覧表表示

  • 断面の高さのピッチを任意で指定して一覧表に出力することができます。
  • 水深ピッチの他に指定流量・最大流量時・最大流量時での流水断面積・流速・流量を出力することができます。

余裕高の計算方法

  • 水路形式の形状を選択すると計算式が表示されます。

 [常流]
  ・無ライニング水路並びにライニング水路
  ・擁壁型水路(フレーム、擁壁水路、箱型暗渠、既製品水路等)
  ・トンネル並びに暗渠(d1/D1)
  ・トンネル並びに暗渠(d2/D2)
 [射流]
  ・小規模射流、急流水路以外の場合
  ・急流工の場合

  • 用水路及び排水路の余裕高・壁高算定のフローチャートによる判定が行えます。※断面は開水路形の河川(単,複1,複2,任)、U型に対応

出力機能

  • 水位 – 流水断面積・流水一覧表
  • 水理特性曲線図 (H-Q曲線図)
  • 余裕高計算書出力
  • 計算結果比較表の出力 (Excel出力)

価格

等流の計算 Ver.7

新規購入費
(初年度サブスクリプション費用含む)
132,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 66,000円(税込)

災害対策セット(河川)

まとめてご購入いただいた場合、セット価格にてご提供できます。

災害対策セット(河川)

550,000円(税込)

『等流の計算』 【132,000円(税込)】

不等流の計算』 【275,000円 (税込) 】

堤体の安定計算』 【275,000円 (税込) 】

かご工・平張工の設計』 【198,000円 (税込) 】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
