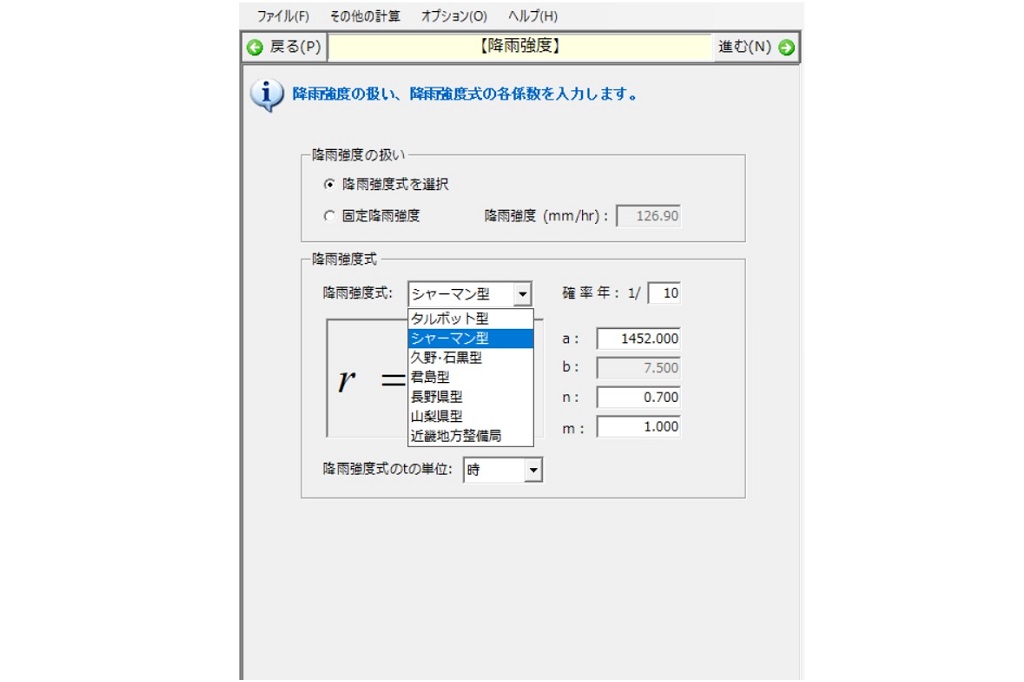

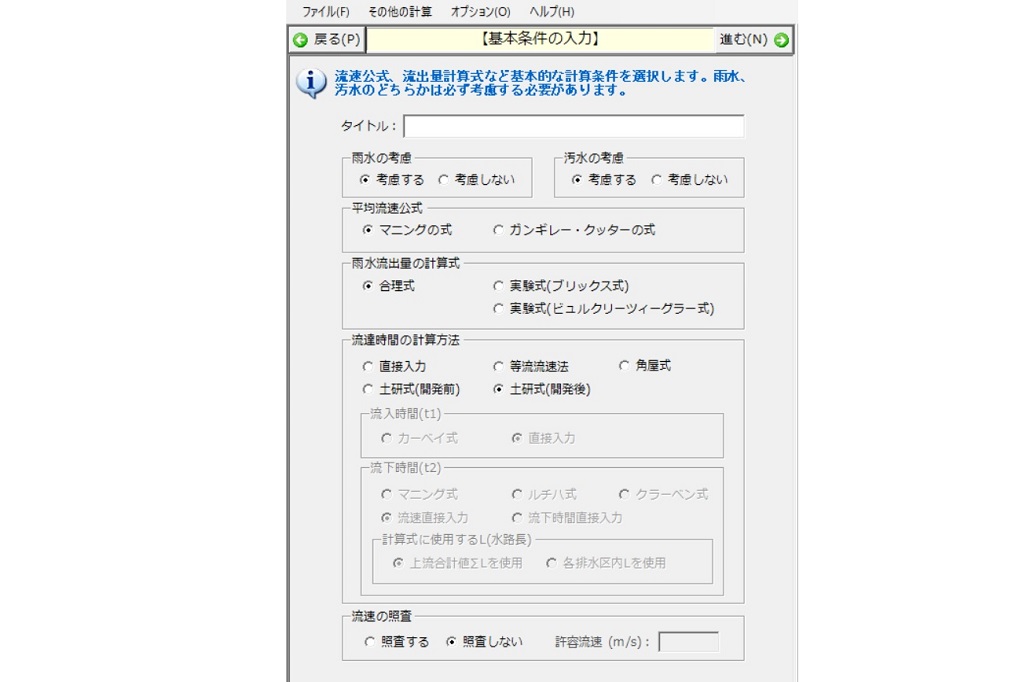

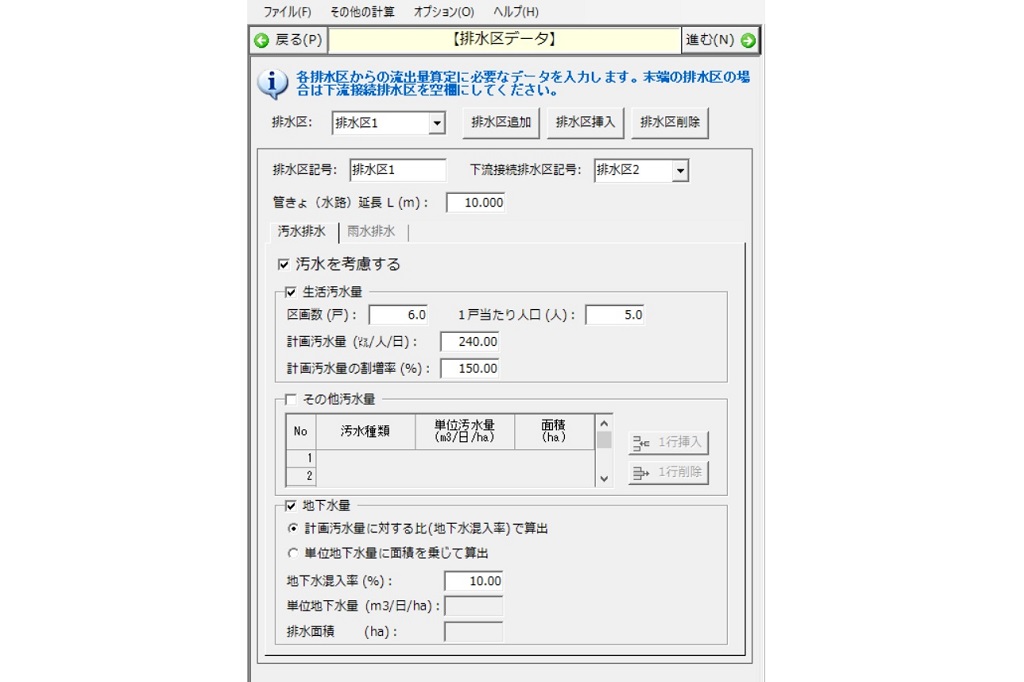

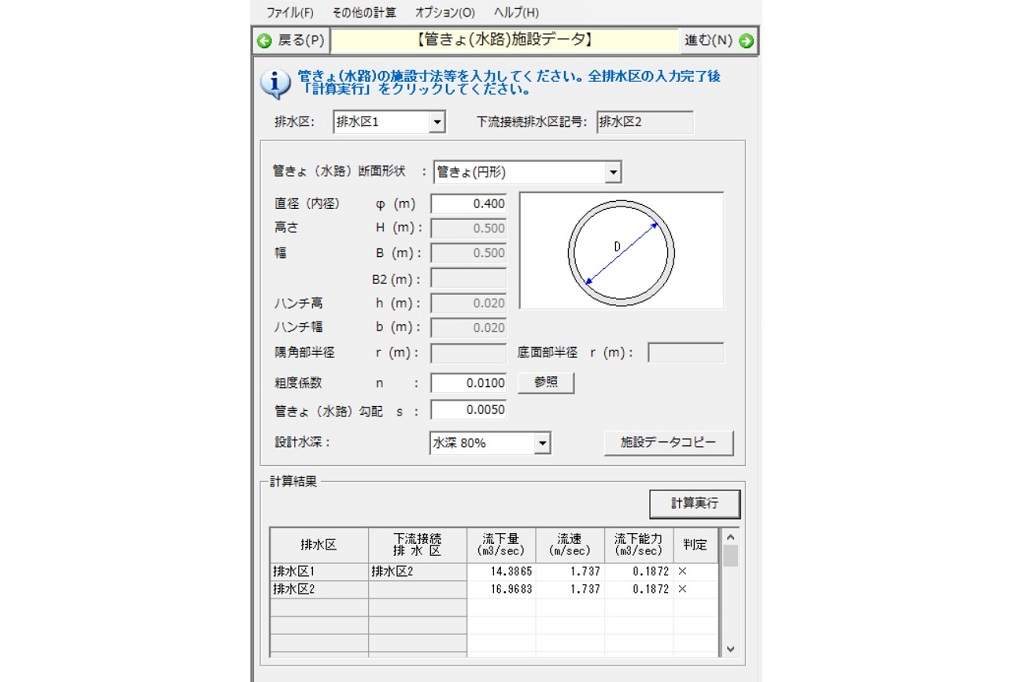

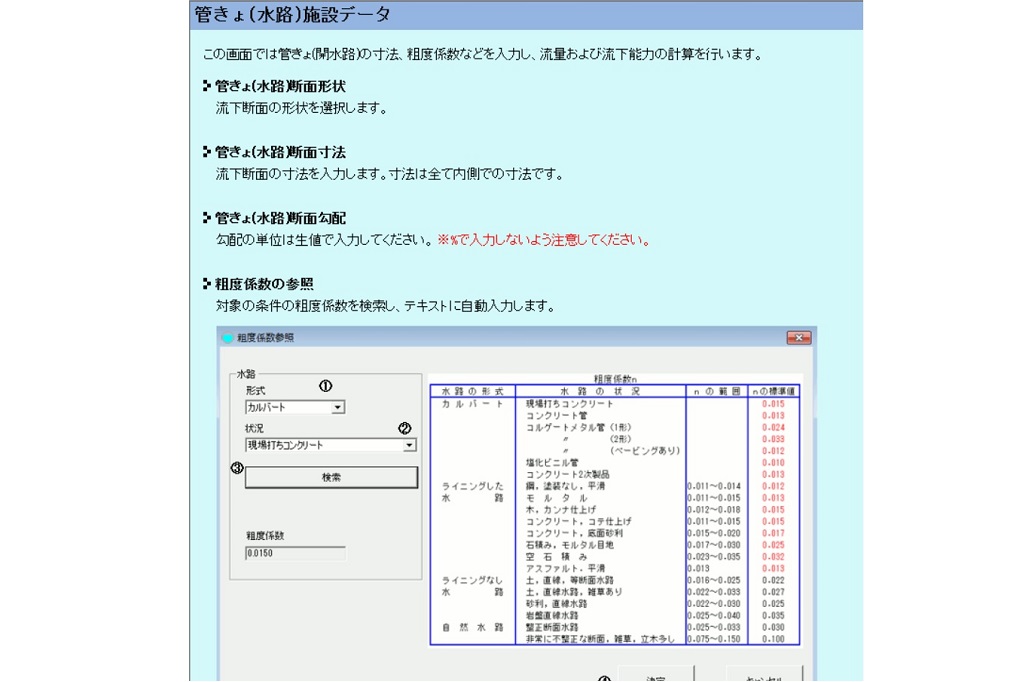

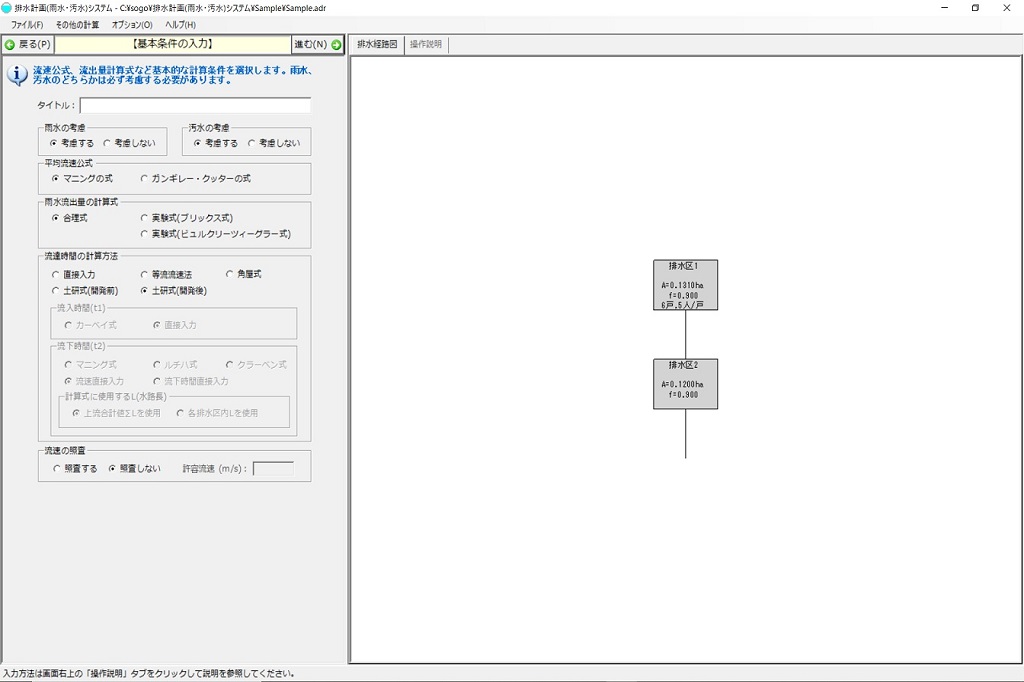

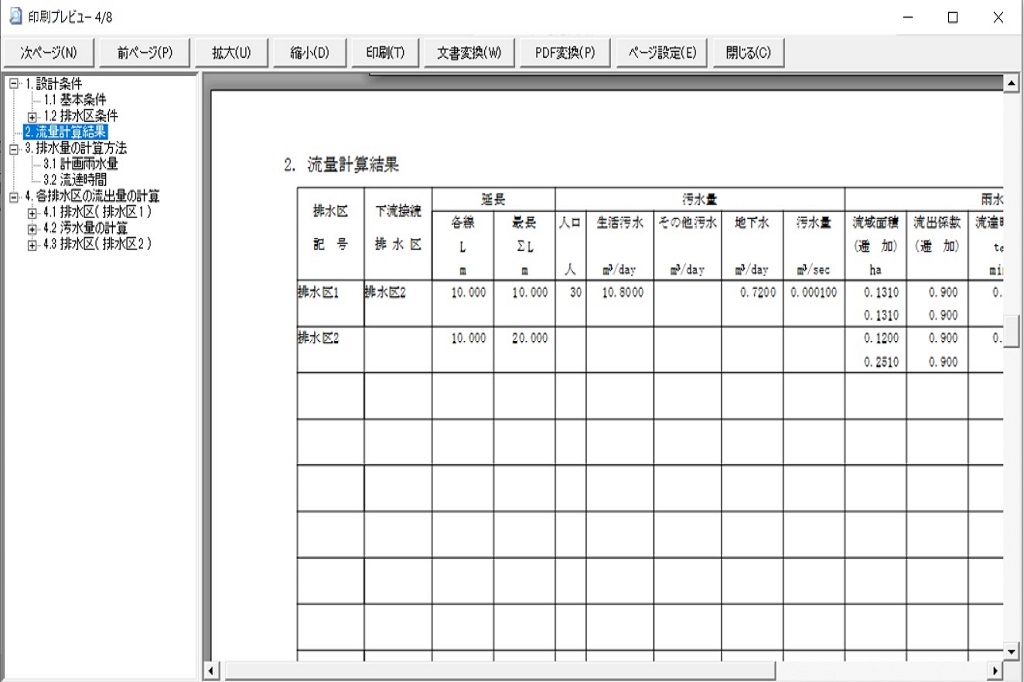

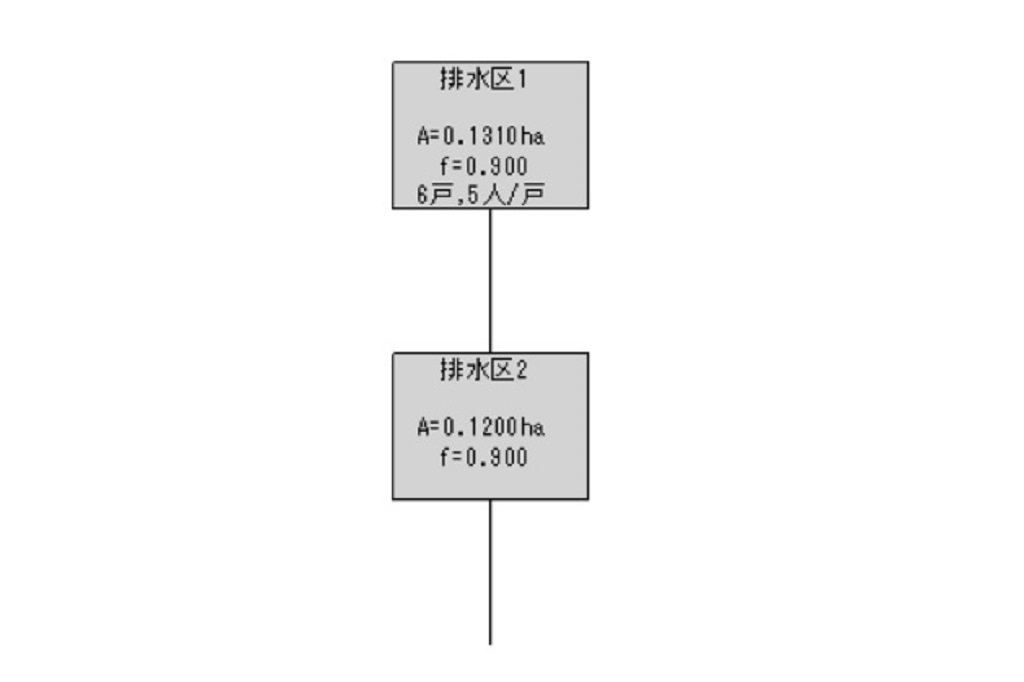

排水計画(雨水・汚水)システム Ver.1 トップ>製品一覧> 農林・水工 開発> 排水計画(雨水・汚水)システム Ver.1 排水計画(雨水・汚水)システム Ver.1 概要・特徴 機能・仕様 価格・購入 排水計画(雨水・汚水)システムVer.1 分流式・合流式の排水路の流下能力の検討をおこないます。 Ver.1 リリース日:2024.4.1機能アップ履歴 システム概要 本システムは、計画汚水量・計画雨水量の計算を行い、分流式・合流式の排水路の流下能力の検討をおこないます。浸透施設を併用した簡易式による必要調節池容量の計算、排水ます間隔の計算もできます。 全体画面 入力 基本データ 入力 降雨強度 入力 排水区データ 入力 水路施設データ 水路経路図 計算結果 操作説明 印刷プレビュー 参考文献 水理公式集 平成11年10月(土木学会)[増補改訂(一部修正)]防災調節池等技術基準(案) 平成13年8月(日本河川協会)増補改訂 流域貯留施設等技術指針(案) 平成19年3月(雨水貯留浸透技術協会)雨水浸透施設技術指針(案) 平成18年9月(雨水貯留浸透技術協会)宅地開発に伴い設置される浸透施設等設置技術指針の解説 平成10年2月(日本宅地開発協会) 機能および制限 計画雨水量 流出量は、合理式・実験式(ブリックス式)・実験式(ビュルクリーツィーグラー式)に対応しています。平均流速公式は、マニング公式・クッター公式に対応しています。流達時間の計算は、等流流速法・土研式(開発前)・土研式(開発後)・角屋式(Kinematic Wave理論)に対応しています。等流流速法における流入時間の計算は、カーベイ式・直接入力に対応しています。等流流速法における流下時間の計算は、マニング式・ルチハ式・クラーベン式・流速の直接入力に対応しています。降雨強度は、降雨強度式および固定値に対応しています。降雨強度式の場合、以下の7種類より選択できます。 ・Talbot型 : ・Sherman型 : ・久野・石黒型 : ・君島型 : ・長野県型 : ・山梨県型 : ・近畿地方整備局 : 計画汚水量 生活汚水量・地下水量・その他汚水量の計算ができます。地下水量は、生活汚水量に対する地下水混入率または、単位地下水量に排水面積を乗じて計算ができます。その他汚水量は、営業汚水量など単位汚水量に用途地域別面積を乗じて10種類まで入力できます。 流下能力の計算 排水経路は、下流側排水区記号を入力することで連続して入力することができます。流路は、円形断面・矩形断面・台形断面・ハンチ付き矩形断面・ハンチ付き台形断面・三角形断面・U型(隅角部R・隅角部ハンチ・底面R)・自由勾配側溝に対応しています。粗度係数を道路土工に記載の条件より選択することができます。 価格 排水計画(雨水・汚水)システム Ver.1 新規購入費 (初年度サブスクリプション費用含む) 165,000円(税込) カートに入れる 0円 (税別 0円) 数量: カートに入れる サブスクリプション費用(2年目以降) 41,250円(税込) 年単位でのご契約サブスクリプション制度とは 短期レンタル(1ヵ月間) 82,500円(税込) カートに入れる 0円 (税別 0円) 数量: カートに入れる 資料DL・お問合せ 製品カタログ製品カタログの閲覧はこちらから出力例DL出力例のダウンロードはこちらから体験版DL体験版のダウンロードはこちらから お問合せ(デモ・見積依頼)フォームからお問合わせください オンライン個別相談会 当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。 サブスクリプションサービス ボリュームライセンスの提供(1製品2チケット)フローティングライセンスに対応メンテナンス&アップグレードフリーサービスサポートサービス(メール・Web・電話)綜合メニューランチャーの提供 ※ライセンス数:ご購入いただいた製品の数※チケット数 :ご購入いただいた製品を同時に起動できる台数サブスクリプションサービスの詳細ページヘ>> https://www.sogonet.co.jp/subscription/ ご使用・ご提供方法 対応OS Windows 10・11WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)Arm版Windowsコンピュータ―(Qualcomm社のCPU Snapdragon Xシリーズを搭載するPC)には対応していません。 こちらの製品もお勧めです U型水路の設計 集水桝の設計 等流の計算 各種お問い合わせのご案内Contact us お問い合わせ 体験版 出力例 セミナー情報
