スラストブロックの設計 Ver.3

スラストブロックの設計では、滑動の検討、浮上の検討、沈下の検討を行います

価格: 110,000円(税込)

システム概要

本システムは「土地改良事業計画設計基準及び運用・解説 設計(パイプライン)」などに基づいて、とう性管、不とう性管を対象として屈曲部、分岐部、T字管、片落ち部、弁栓部、鉛直Sベンド管に対してスラスト力の検討を行い、対策工の要否を判定します。
スラストブロックの設計では、滑動の検討、浮上の検討、沈下の検討を行います。

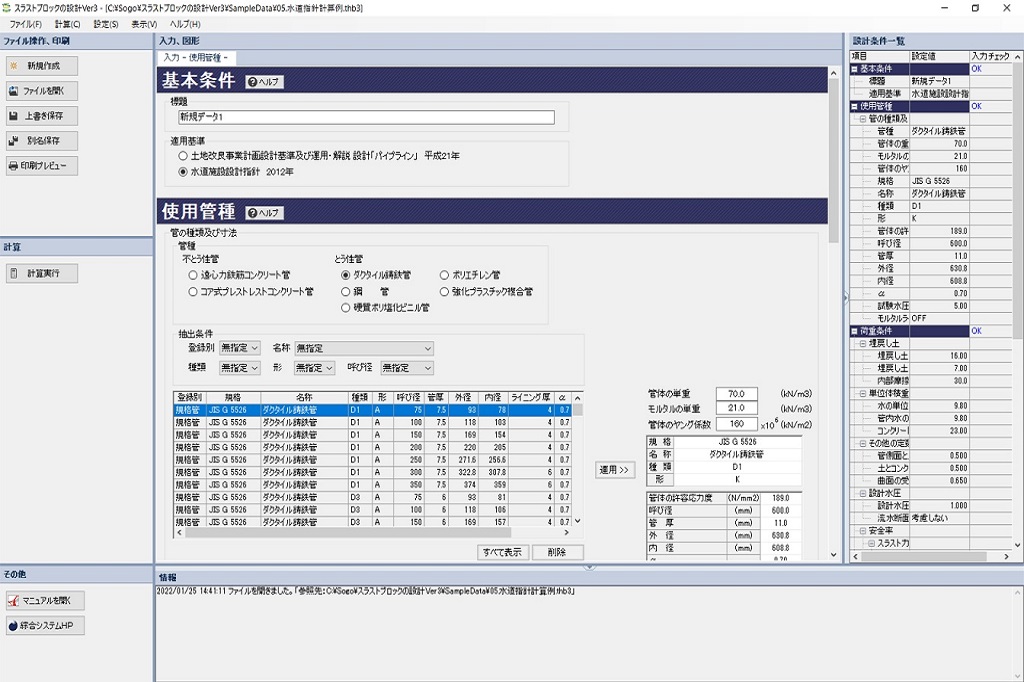

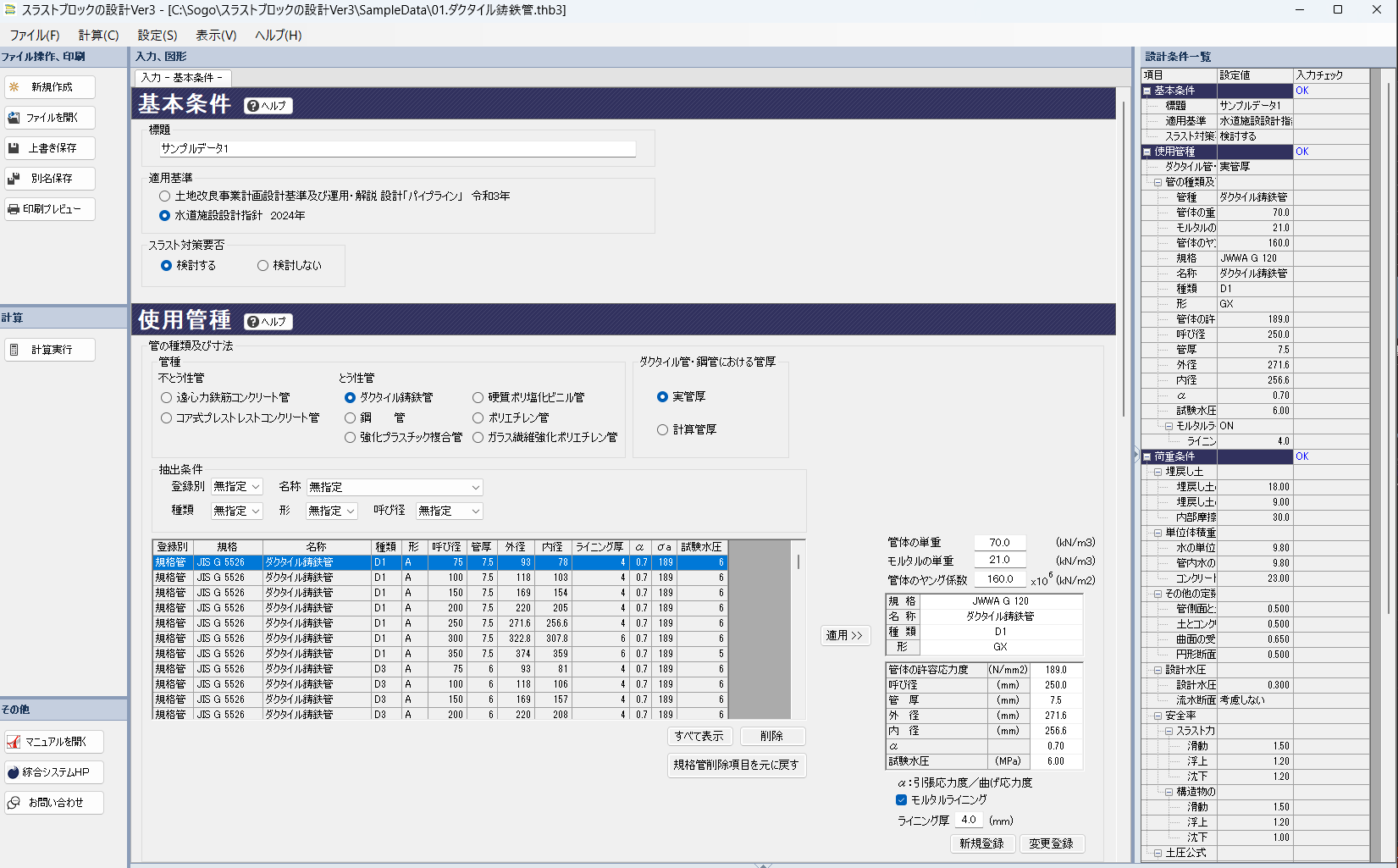

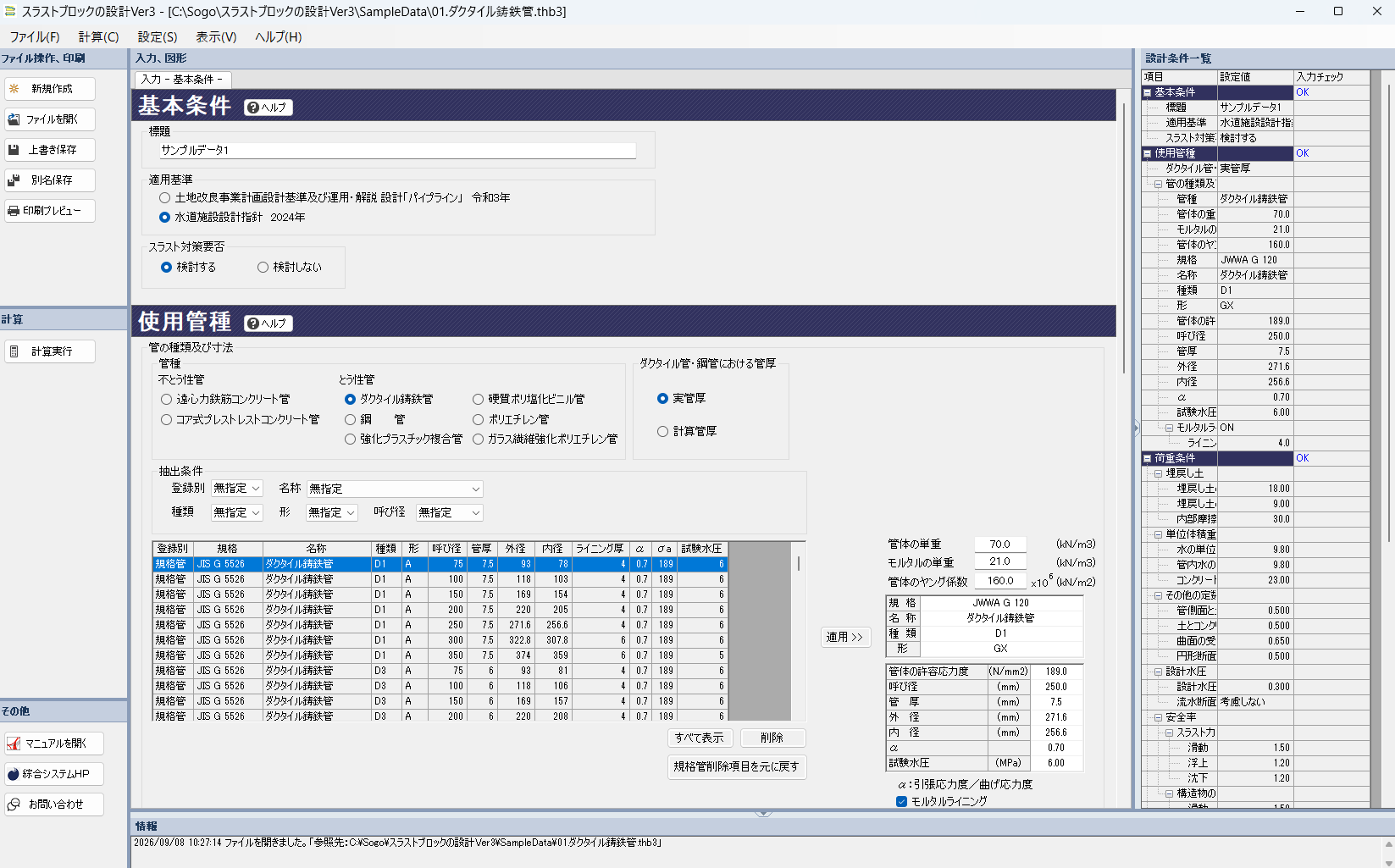

スラストブロックの設計_全体画面
全体画面

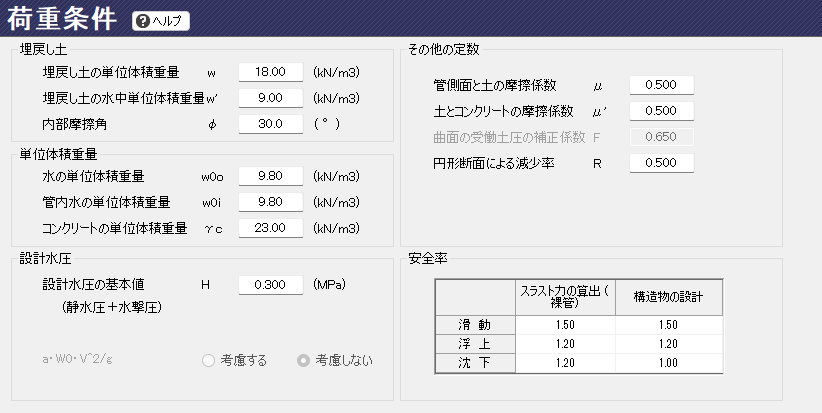

スラストブロックの設計_入力 荷重条件
入力 荷重条件

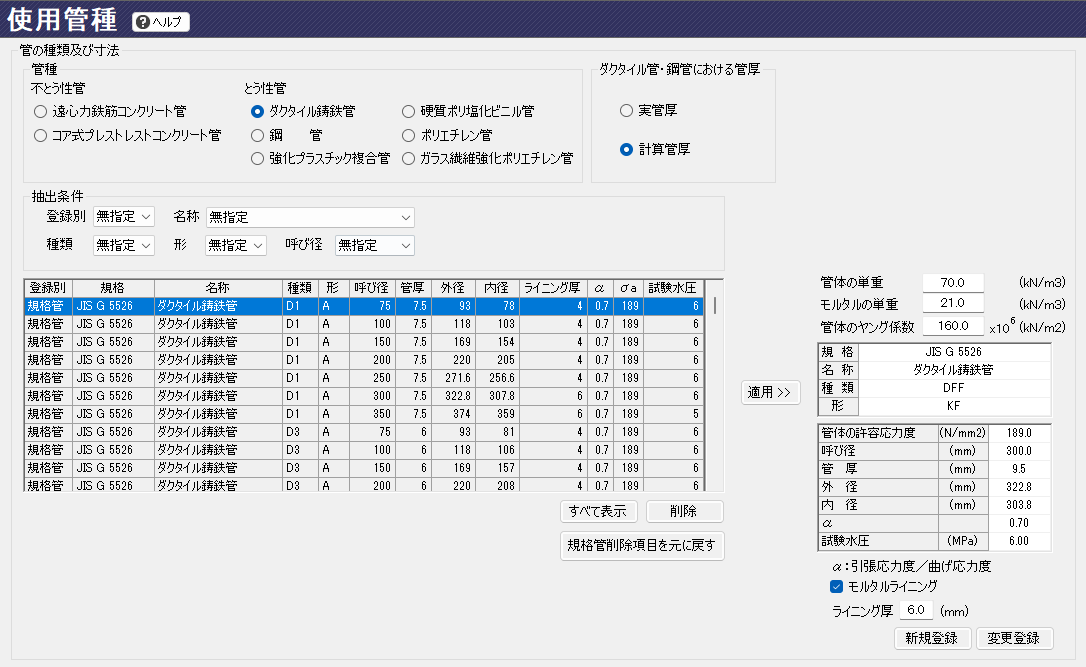

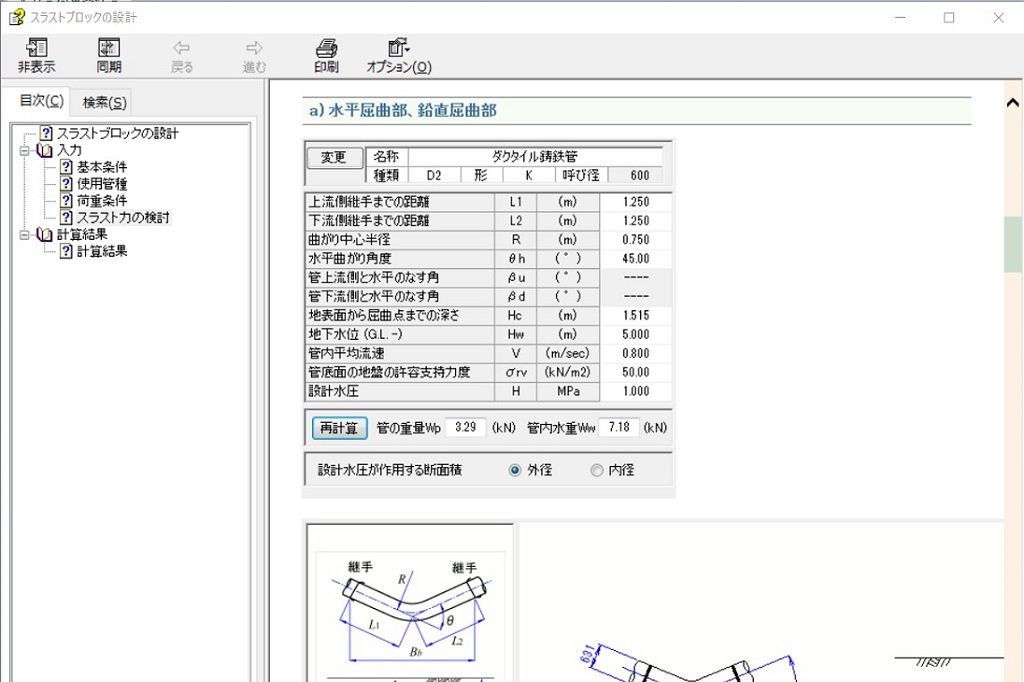

スラストブロックの設計_入力 使用管種
入力 使用管種

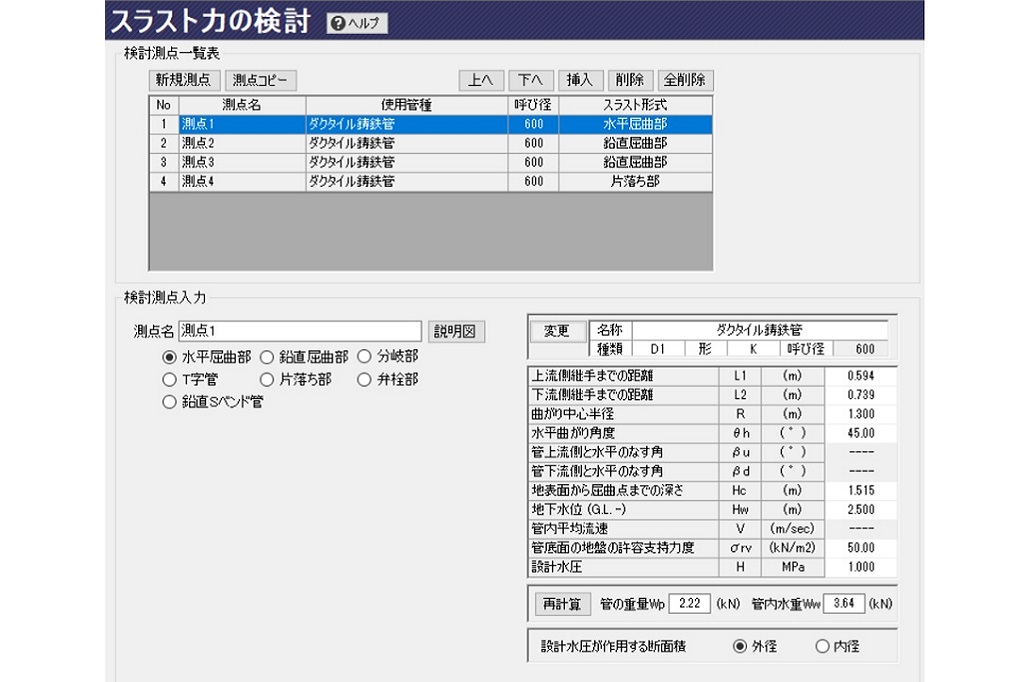

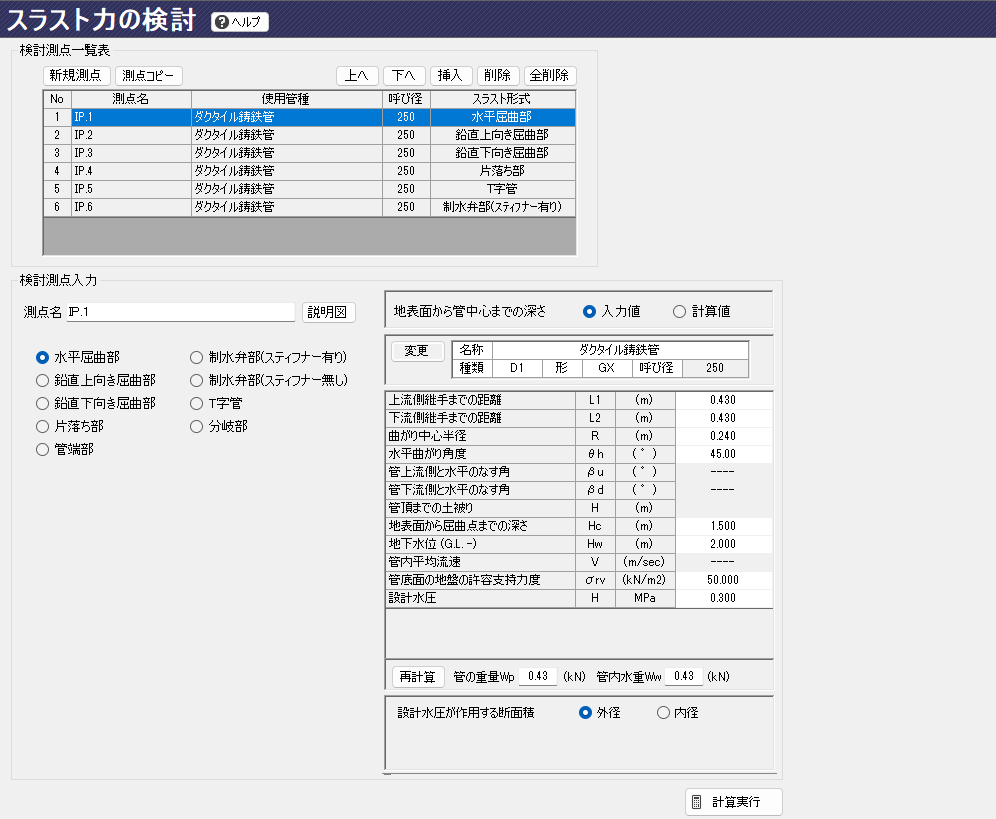

スラストブロックの設計_入力 スラスト力検討
入力 スラスト力検討

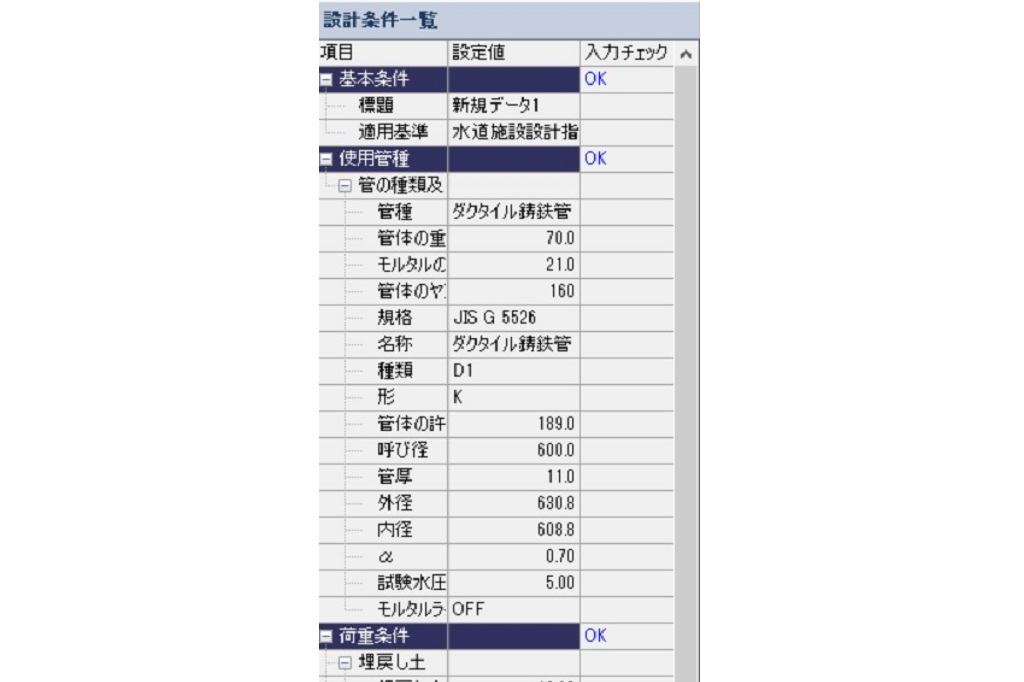

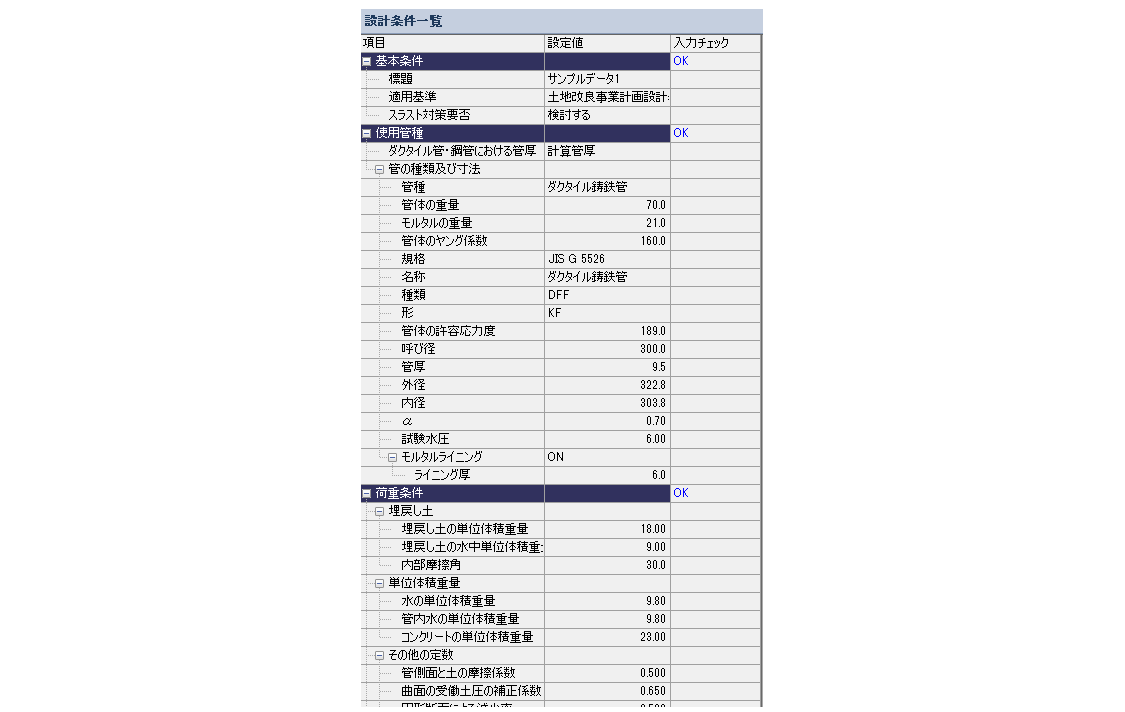

スラストブロックの設計_入力チェック
入力チェック

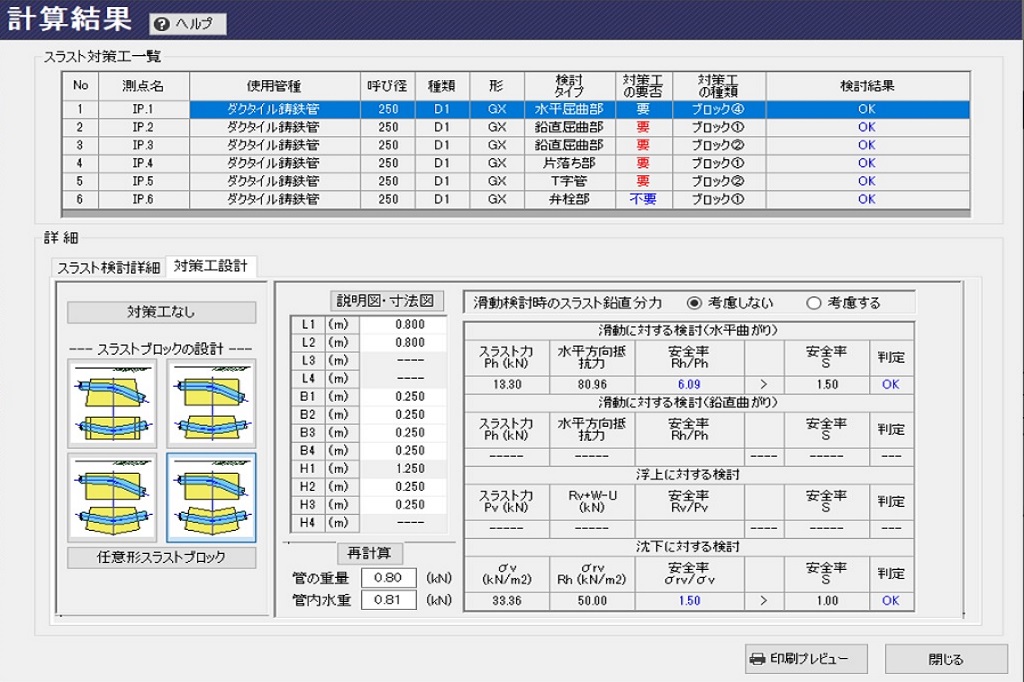

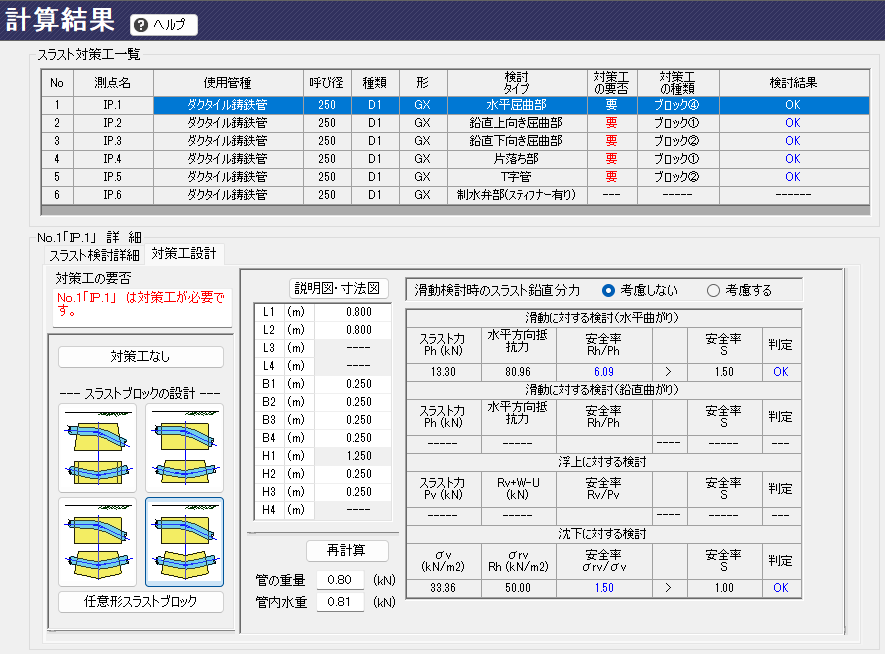

スラストブロックの設計_計算結果
計算結果
スラストブロックの設計_ヘルプ画面
ヘルプ画面

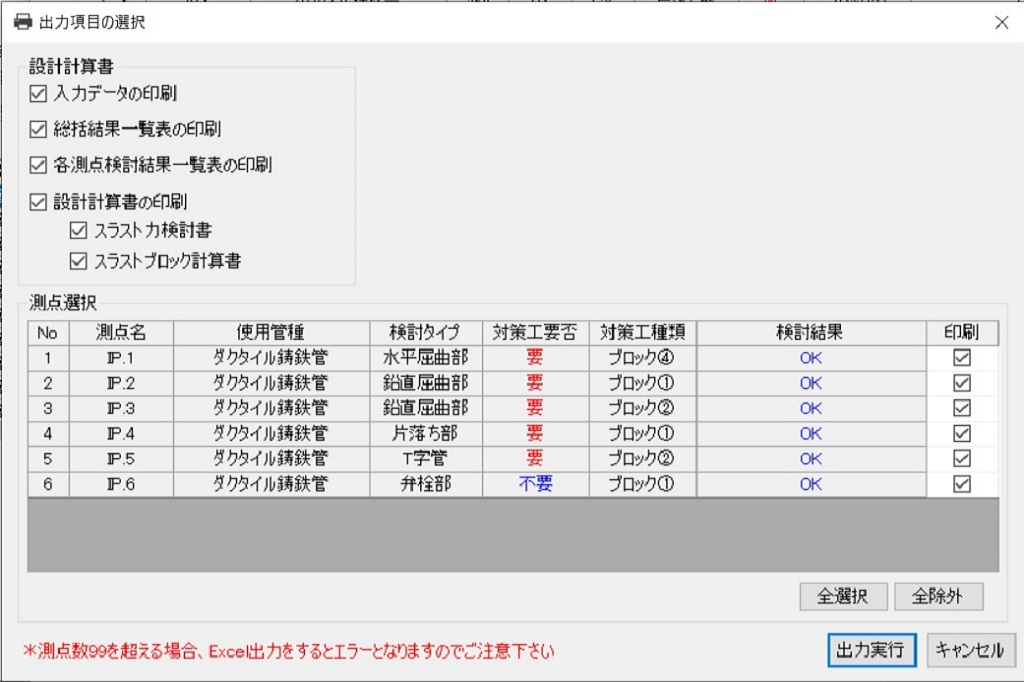

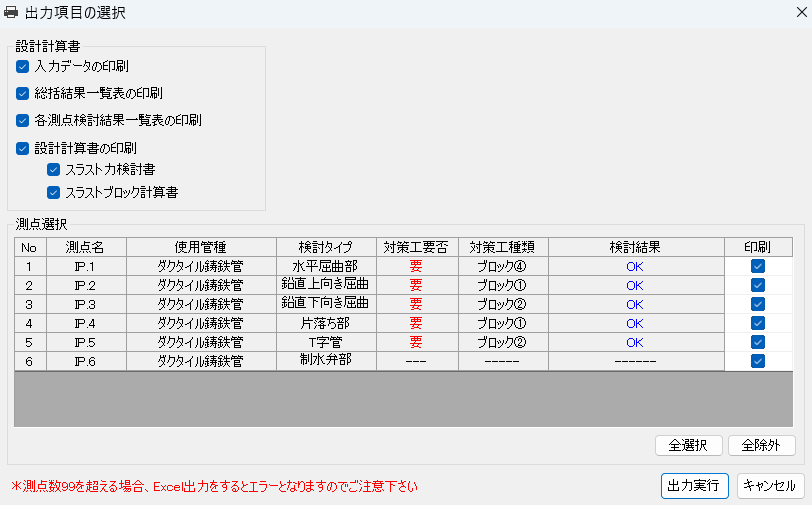

スラストブロックの設計_出力項目選択
出力項目選択

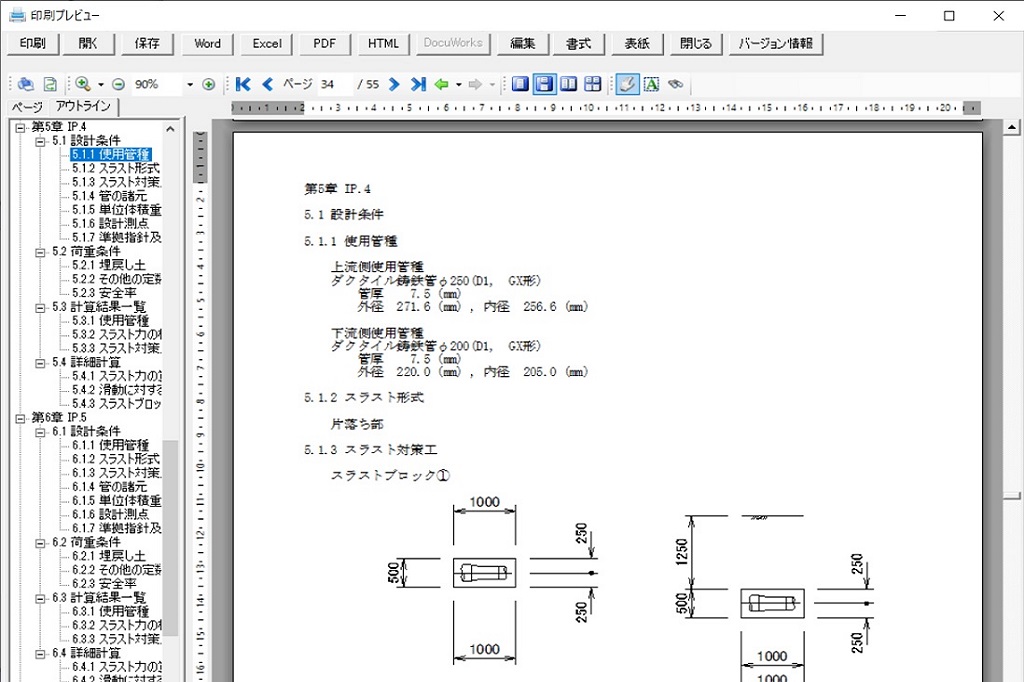

スラストブロックの設計_印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 土地改良事業計画設計基準及び運用・解説 設計 パイプライン  令和3年6月 (農林水産省農村振興局整備部設計課)
  • 水道施設設計指針 2012  平成24年3月 (日本水道協会)

機能および制限

対応管種

対応管種は以下のとおりです。

不とう性管 遠心力鉄筋コンクリート管
コア式プレストレスコンクリート管
とう性管 ダクタイル鋳鉄管
鋼管
硬質ポリ塩化ビニル管
ポリエチレン管
ガラス繊維強化ポリエチレン管
強化プラスチック複合管

尚、管のデータは管種ごとに追加、編集が可能となっています。

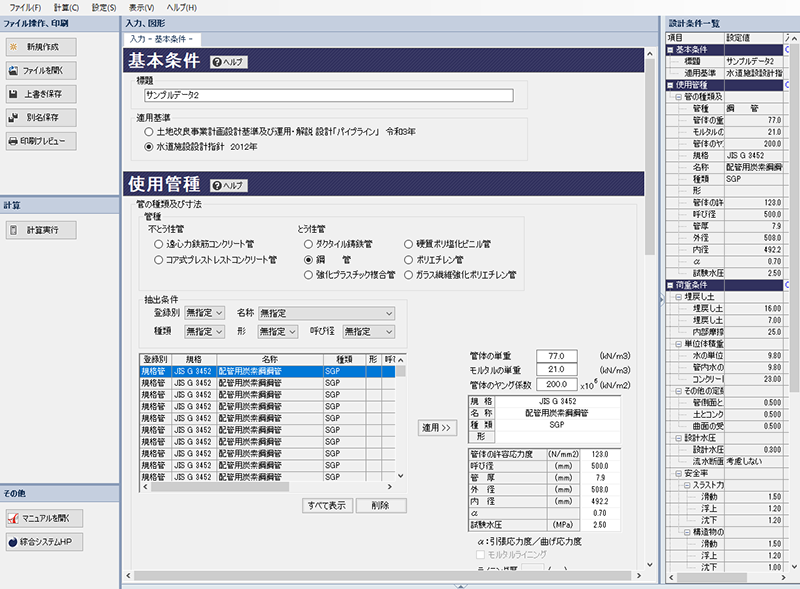

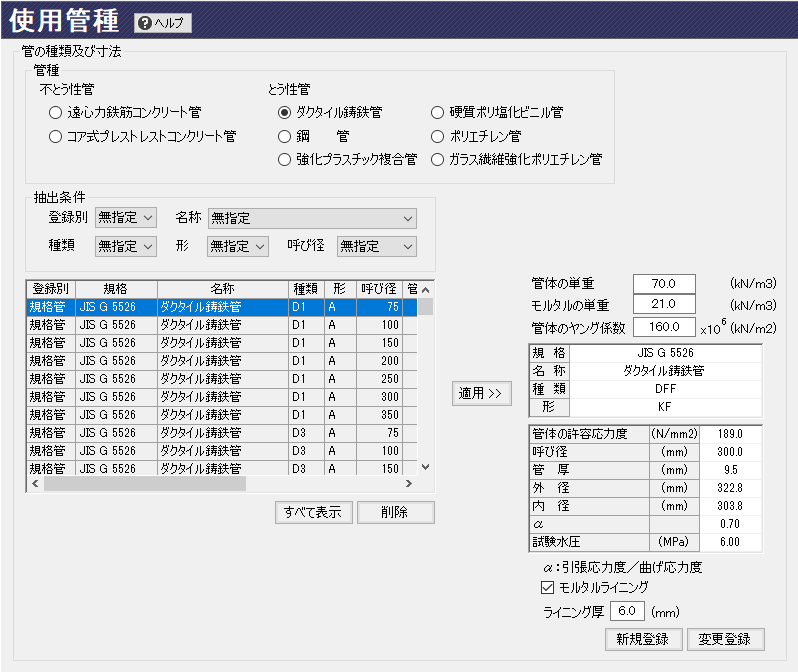

(使用管種選択画面)

スラスト力の検討箇所は以下のとおりです。

  • パイプラインの屈曲部
  • パイプラインの分岐部
  • パイプラインにバルブ(制水弁)が設置される箇所
  • パイプラインの口径が変化する箇所(片落ち部)
  • T字管
  • 弁栓部
  • 鉛直Sベンド管
    ※鉛直Sベンド管はスラスト力の検討のみになります。
    ※「弁栓部」では、弁室側壁にステイフナーを取り付けた形状で、スラスト力に対して、「管体応力計算」、「コンクリートの押し抜きせん断応力度」、「ステイフナー溶接部のせん断応力度」の照査を行います。

スラストブロックの設計
ブロックの形状は下図のとおりです。

(a)曲がり(type1) (b)曲がり(type2) (c)曲がり(type3)

(d)曲がり(type4) (e)分岐(type1) (f)分岐(type2)

(g)片落ち (h)T字(type1) (i)T字(type2)

(j)弁栓 (k)任意形
