落石防護擁壁の設計

落石防護擁壁の設計 Ver.4

「落石対策便覧」に基づいた落石防護擁壁を設計できます。

価格: 66,000円(税込)

システム概要

本システムは「落石対策便覧」に基づき、落石防護擁壁の設計を行います。
断面形状は「重力式」「もたれ式」「片持ばり式」「任意型」などの形状に対応し、常時・地震時・擁壁衝突(落石時)・土砂堆積時・防護柵衝突(落石時)などのケースでの転倒・滑動・支持力に対する安定計算を行います。
防護柵支柱根入れ部かぶりの計算や防護柵吸収エネルギーの検討も行えます。

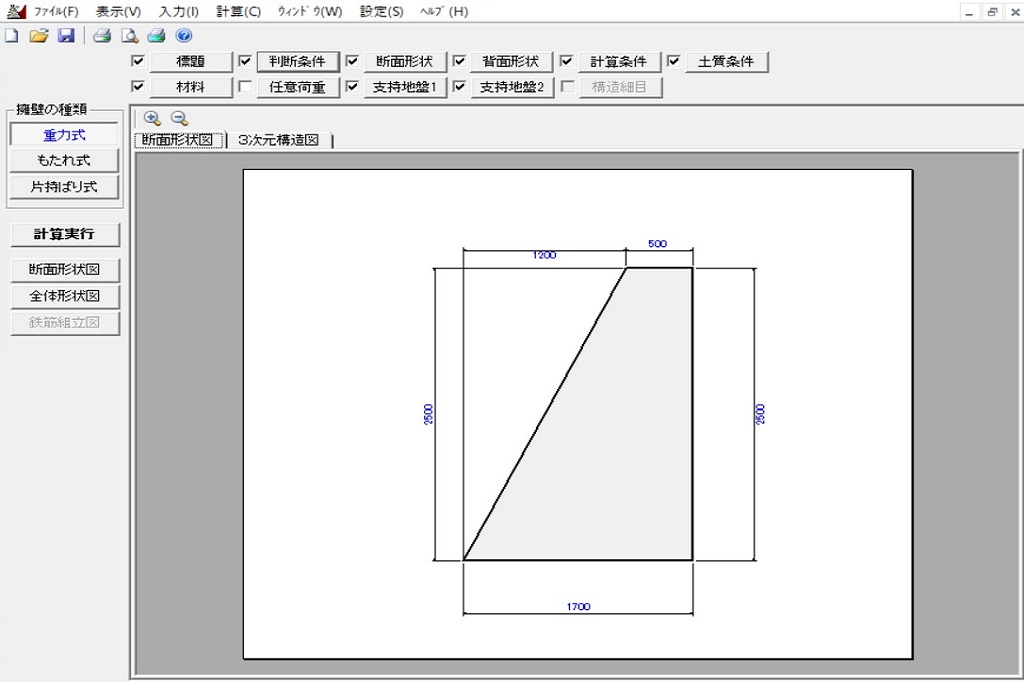

全体画面
全体画面

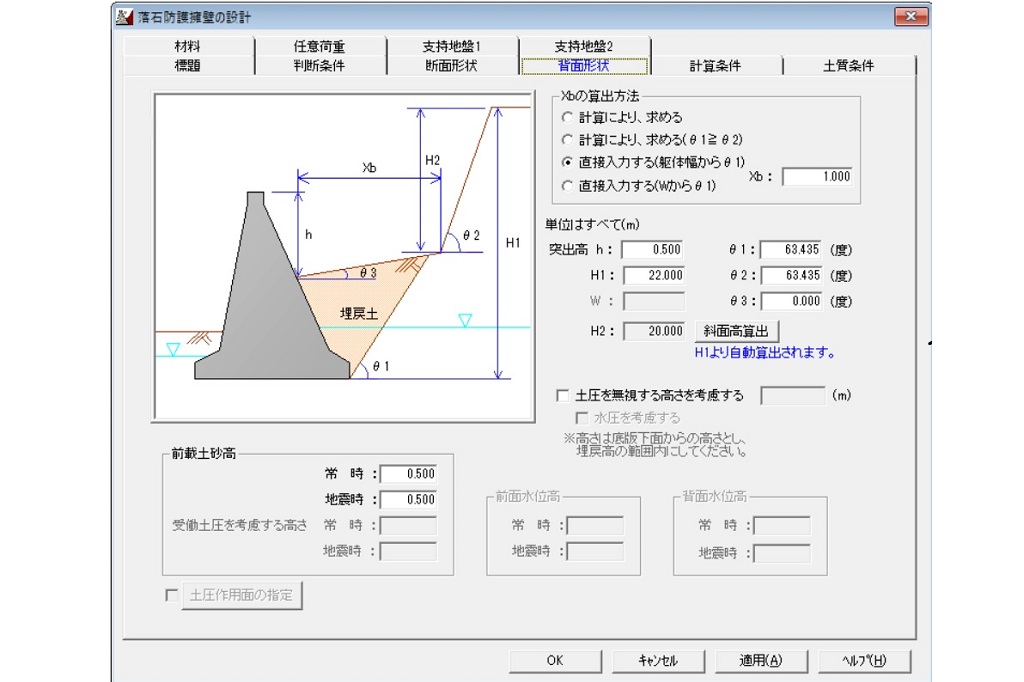

入力 背面形状
入力 背面形状

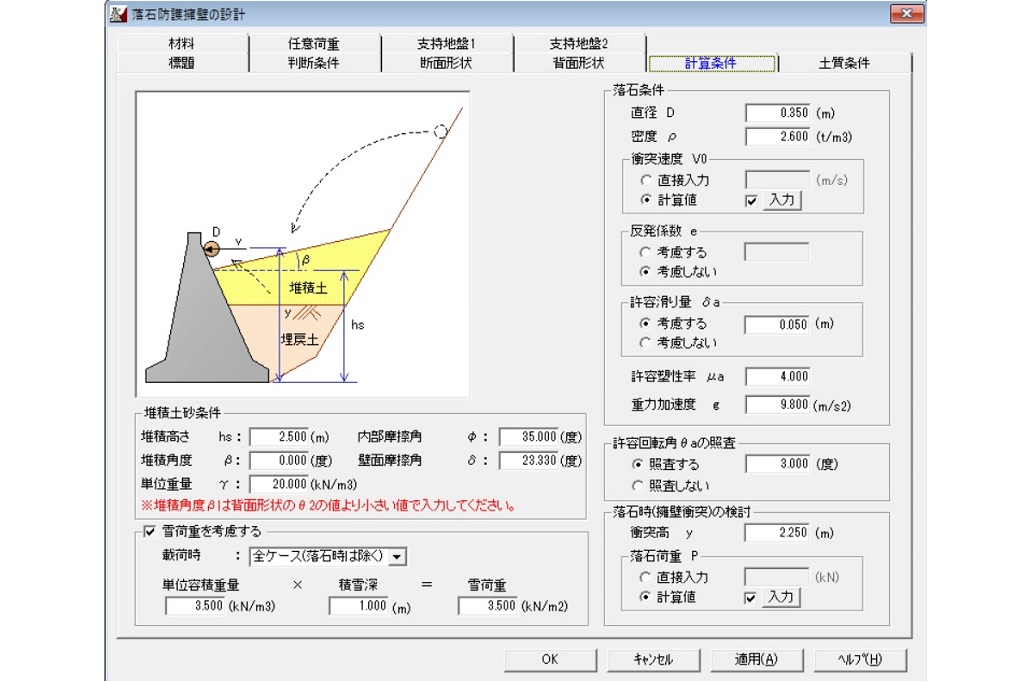

入力 計算条件
入力 計算条件

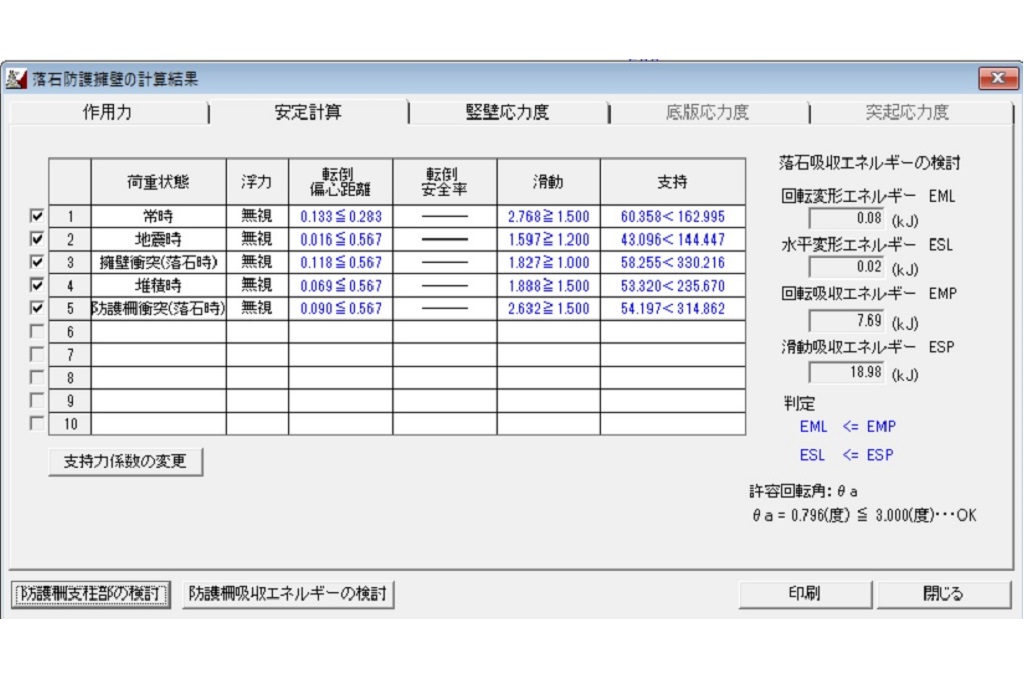

計算結果 安定計算
計算結果 安定計算

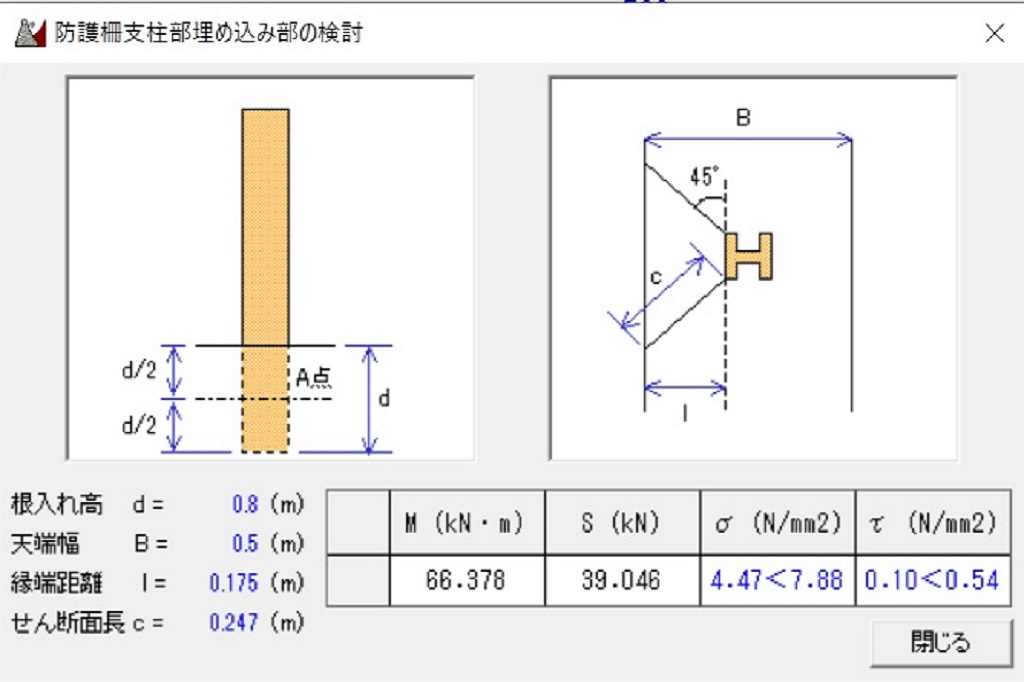

計算結果 防護柵支柱の検討
計算結果 防護柵支柱の検討

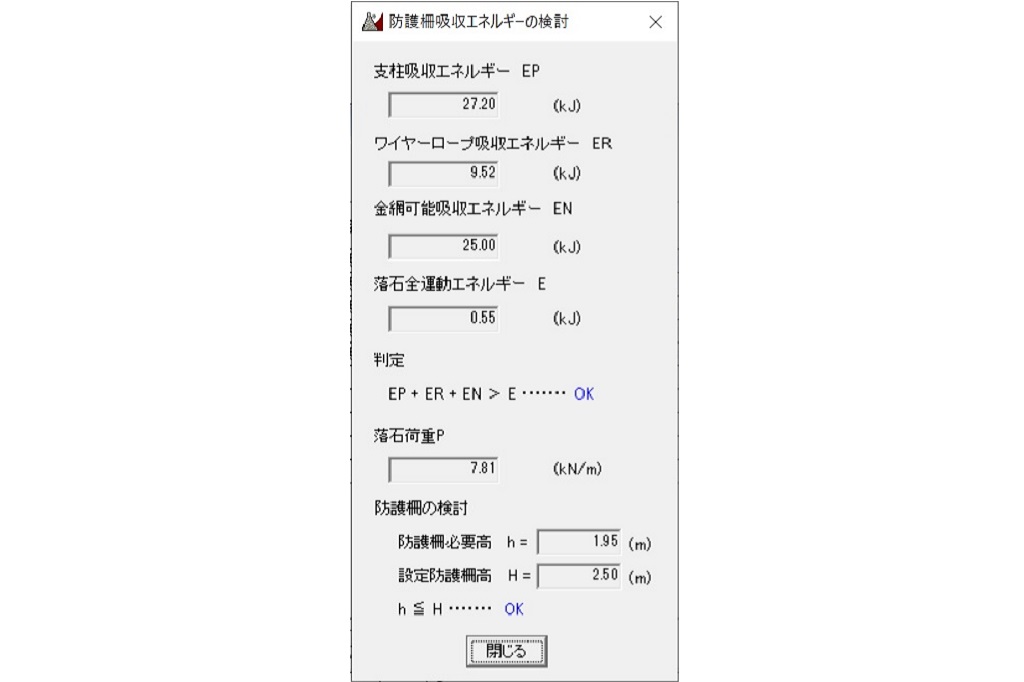

計算結果 防護柵吸収エネルギーの検討
計算結果 防護柵吸収エネルギーの検討

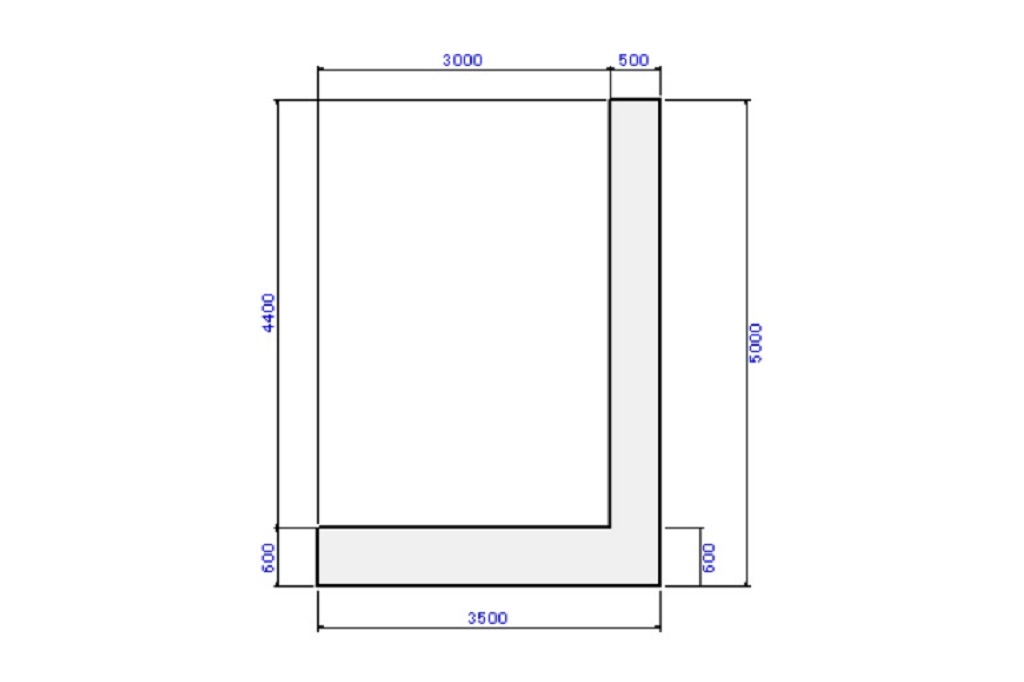

断面形状図
断面形状図

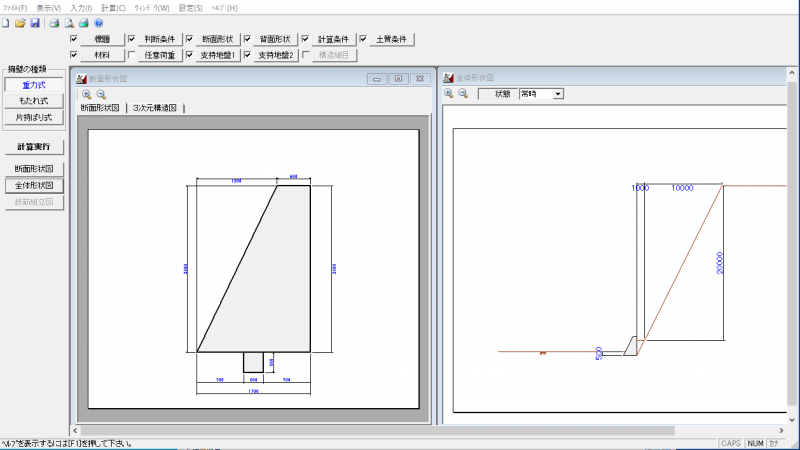

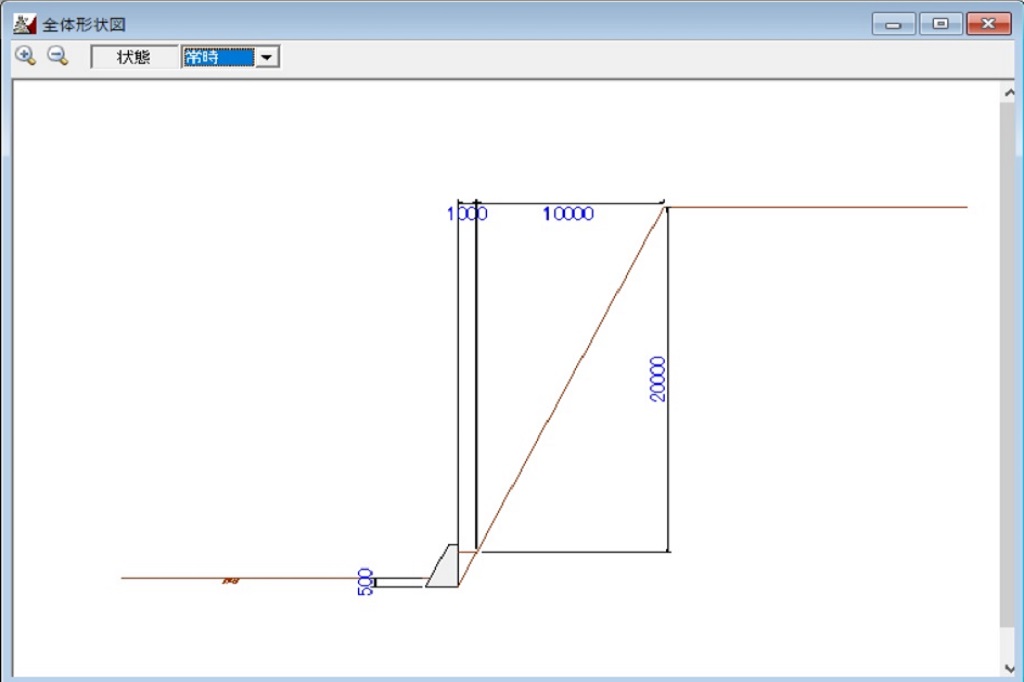

全体形状図
全体形状図

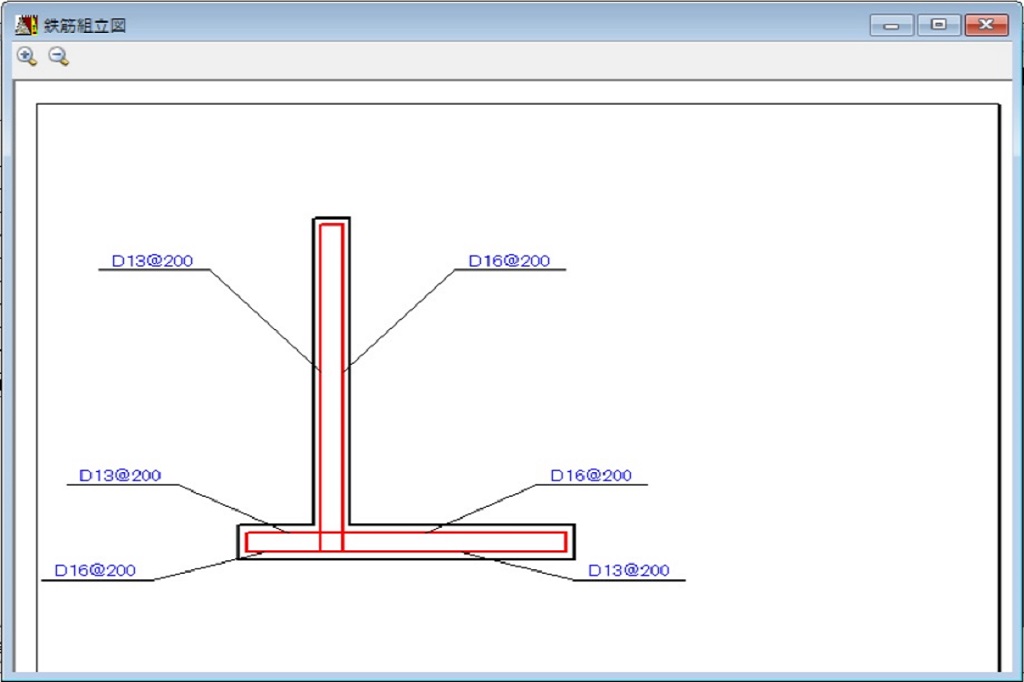

鉄筋組立図
鉄筋組立図

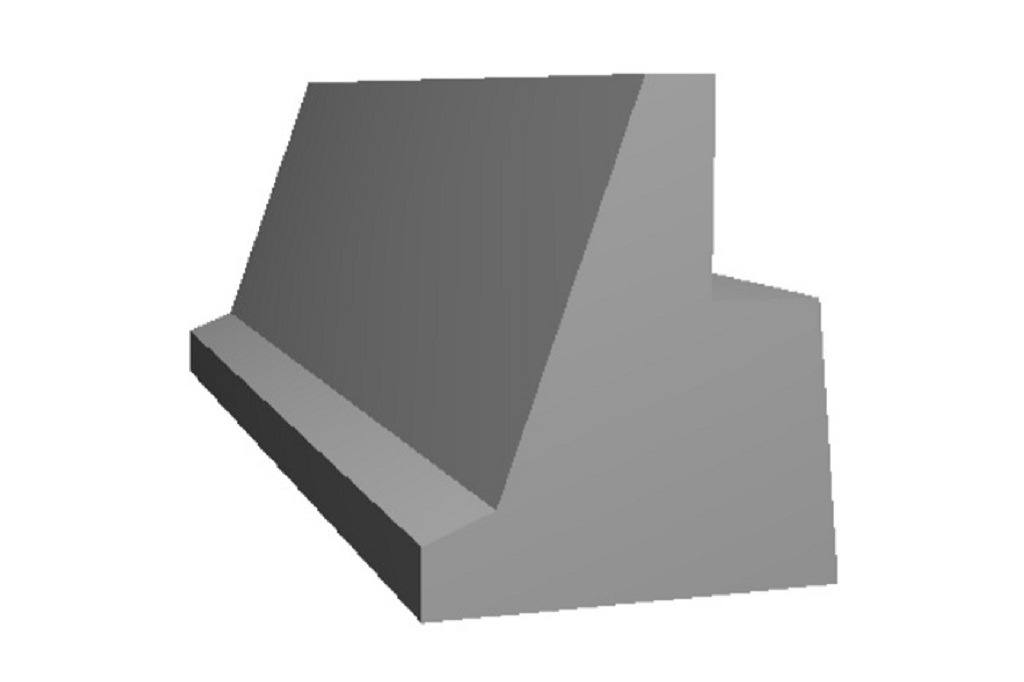

3D構造図
3D構造図

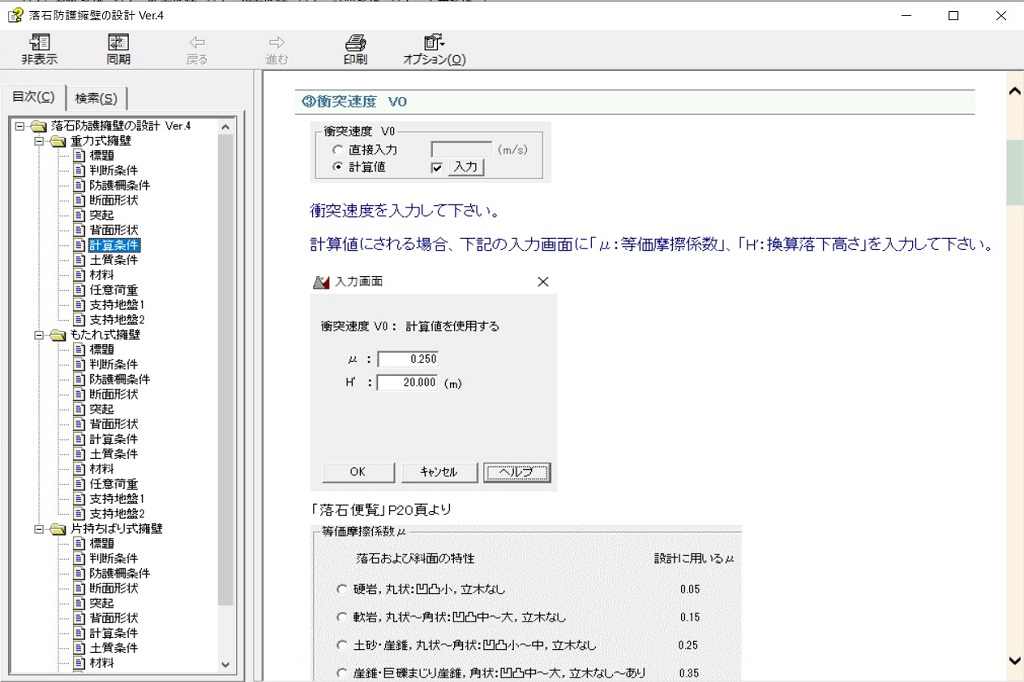

ヘルプ画面
ヘルプ画面

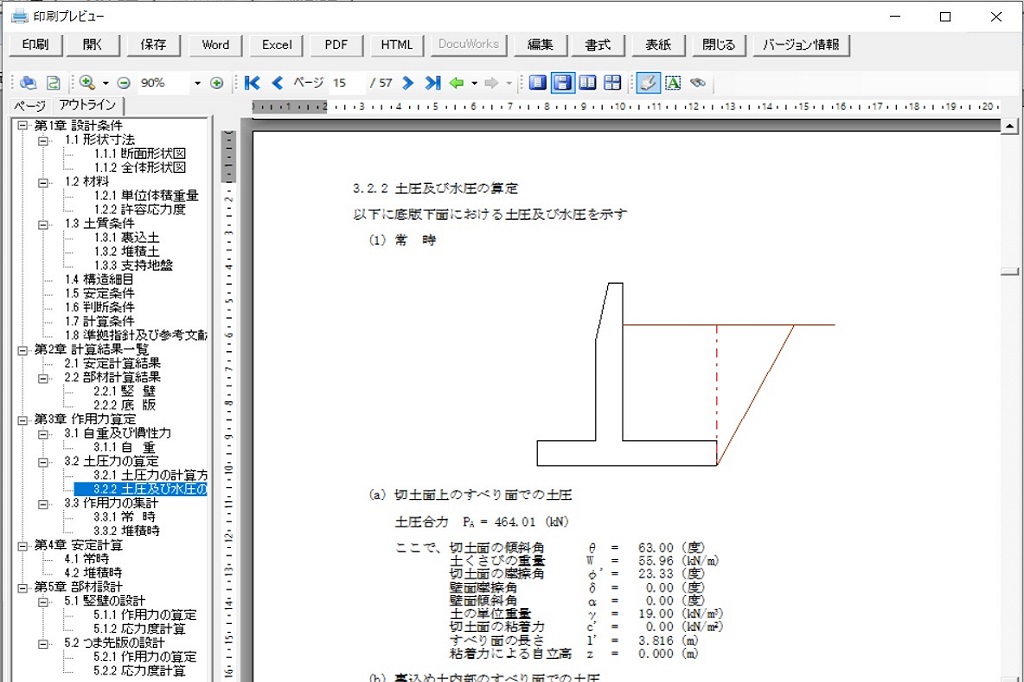

印刷プレビュー
印刷プレビュー

適用基準・参考文献

適用基準

  • 落石対策便覧  平成29年12月 (日本道路協会)
  • 道路土工 擁壁工指針  平成24年7月 (日本道路協会)

参考文献

  • 落石対策工の設計法と計算例  平成26年12月 (地盤工学会)
  • 道路橋示方書・同解説 Ⅳ下部構造編  平成24年3月 (日本道路協会)

機能および制限

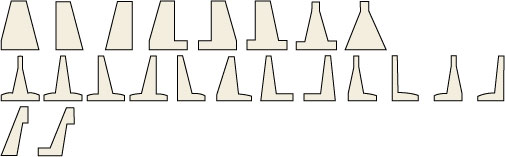

適用可能な断面形状

適用可能な断面形状

安定計算

  • 荷重ケースは、常時・地震時・擁壁衝突(落石時)・土砂堆積時・防護柵衝突(落石時)です。
  • 背面形状「切土部擁壁」としています。
  • 前面、背面水位を考慮できます。
  • 任意荷重として「鉛直」、「水平」、「モーメント」の各荷重が考慮できます。

直接基礎の安定計算

  • 転倒・滑動・支持地盤の支持力に対する照査を行います。
  • 転倒の照査は、「偏心距離」「安全率」「偏心距離、安全率の両方」から選択が可能です。
  • 荷重ケースは常時、地震時、擁壁衝突(落石時)、土砂堆積時、防護柵衝突(落石時)です。
  • 背面形状は「切土部擁壁」としています。
  • 前面、背面水位を考慮できます。
  • 落石吸収エネルギーの照査を行います。
  • 防護柵吸収エネルギーの検討ができます。
  • 支持力係数を任意に変更することも可能です。
  • 防護柵高の検討ができます。

部材設計

  • 竪壁、底版、突起の応力度照査を行います。
  • 竪壁の計算位置を指定できます。
  • 重力式、もたれ式の竪壁、底版は無筋コンクリート部材、片持ばり式は鉄筋コンクリート部材、突起は全て鉄筋コンクリート部材として照査します。
  • 防護柵支柱根入れ部かぶりの検討が可能です。

その他の機能

  • 断面形状図、全体形状図の画面表示ができます。
  • 3次元構造図の表示ができます。

価格

落石防護擁壁の設計 Ver.4

新規購入費
(初年度サブスクリプション費用含む)
66,000円(税込)
サブスクリプション費用(2年目以降) 27,500円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 33,000円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

災害対策セット(土工)

まとめてご購入いただいた場合、セット価格にてご提供できます。

災害対策セット(土工)

330,000円(税込)

斜面の安定計算 』【198,000円(税込)】

斜面対策工オプション』 【77,000円 (税込) 】

『落石防護擁壁の設計』 【66,000円 (税込) 】

落石防護網・柵の設計』 【132,000円 (税込) 】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
