板(円形・長方形)の計算

板(円形・長方形)の計算(簡易法) Ver.3  /  板(円形・長方形)の計算(有限要素法) Ver.3

鉄筋コンクリート・鋼・鋳鋼・鋳鉄に対応した板の計算を行います。

価格:
簡易法   110,000円(税込)
有限要素法 165,000円(税込)

システム概要

本システムは、円形・長方形板に荷重が作用する場合の断面力を算出し、応力度照査を行うプログラムです。有限要素法により断面力を算出する「板(円形・長方形)の計算(有限要素法)」と級数解により断面力算出する「板(円形・長方形)の計算(簡易法)」の2つの製品より構成されます。

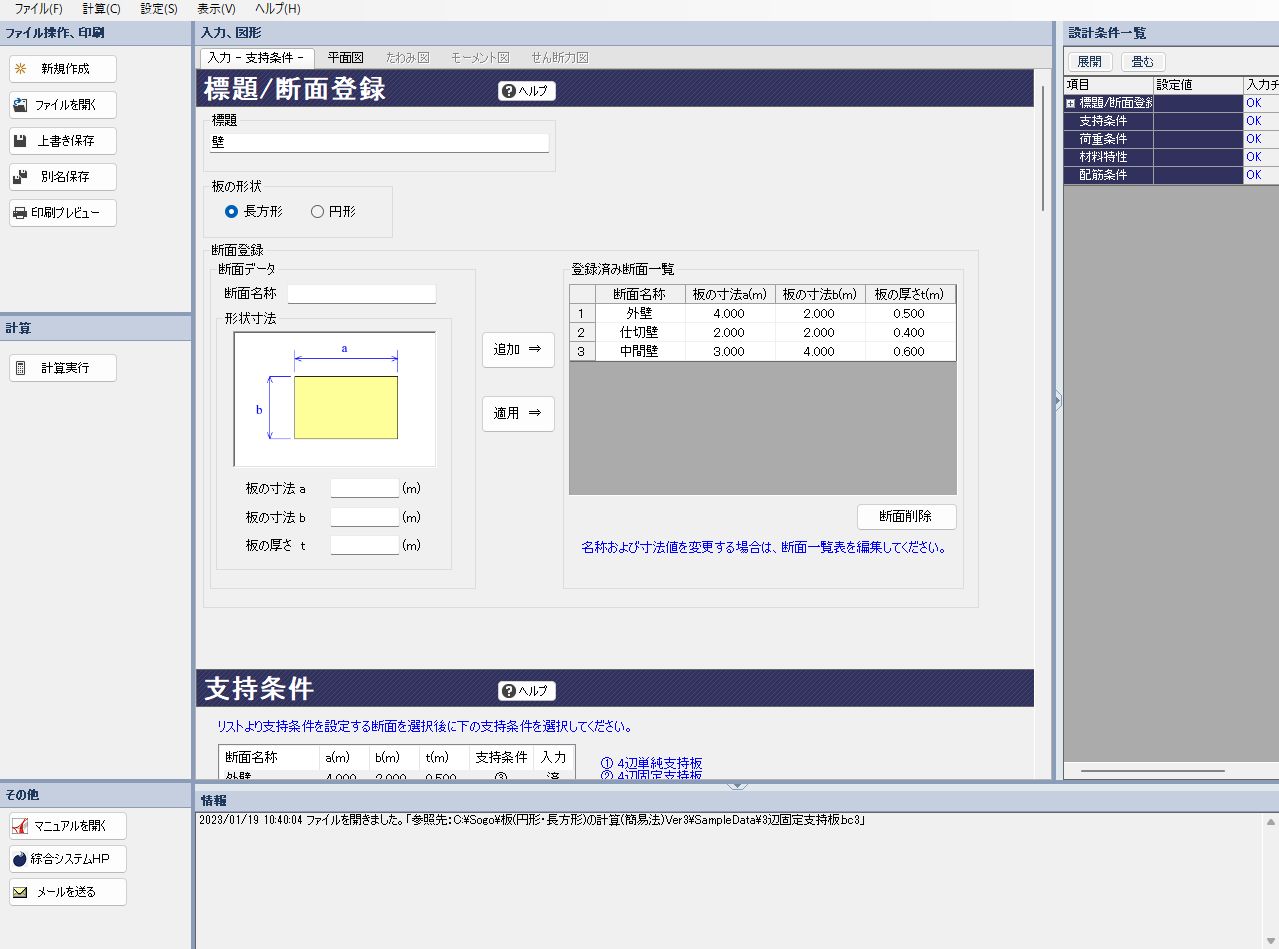

板(円形・長方形)の計算(簡易法)_画面
簡易法 画面

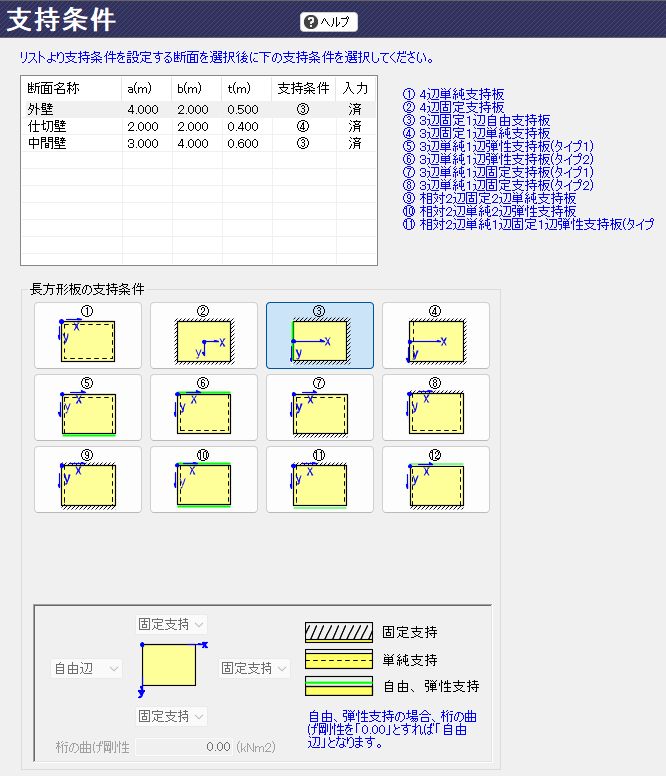

板(円形・長方形)の計算(簡易法)_入力 支持条件
簡易法ー入力 支持条件

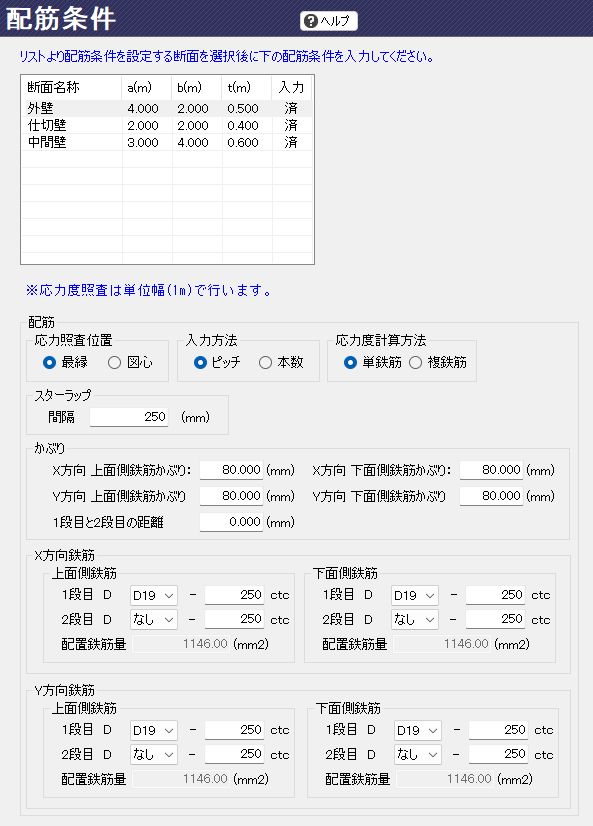

板(円形・長方形)の計算(簡易法)_入力 配筋データ
簡易法ー入力 配筋データ

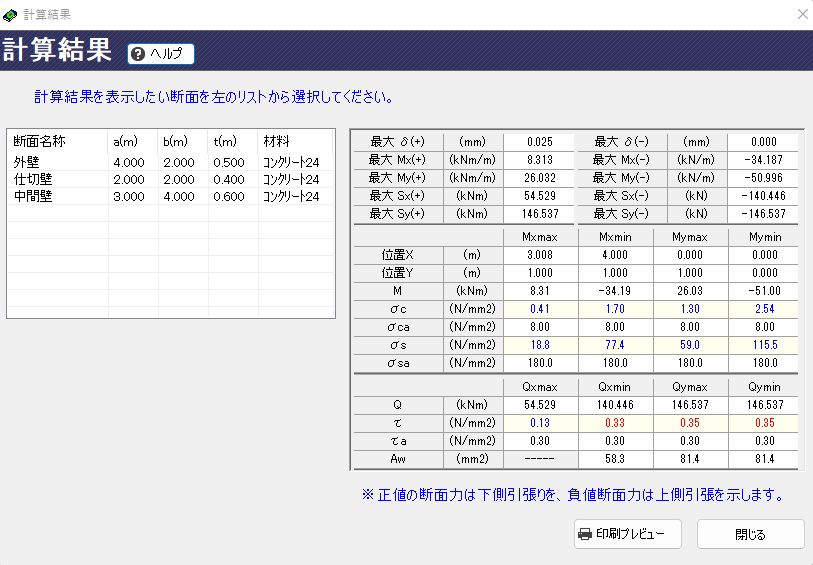

板(円形・長方形)の計算(簡易法)_計算結果
簡易法 計算結果

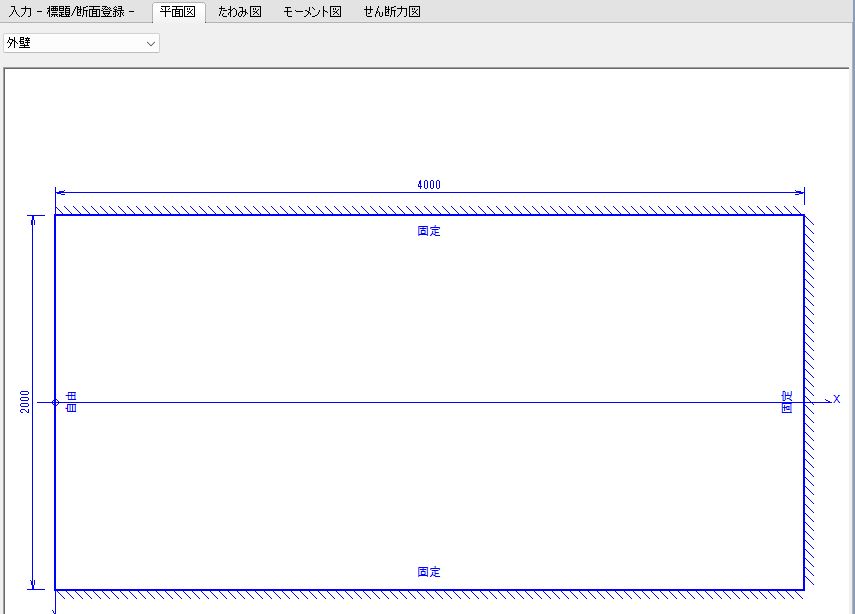

板(円形・長方形)の計算(簡易法)_平面図
簡易法 平面図

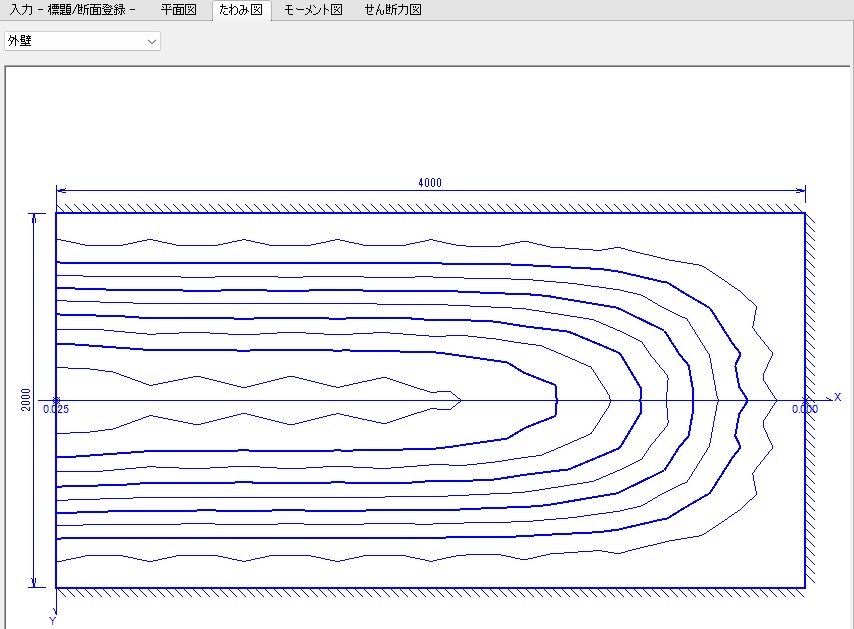

板(円形・長方形)の計算(簡易法)_たわみ図
簡易法 たわみ図

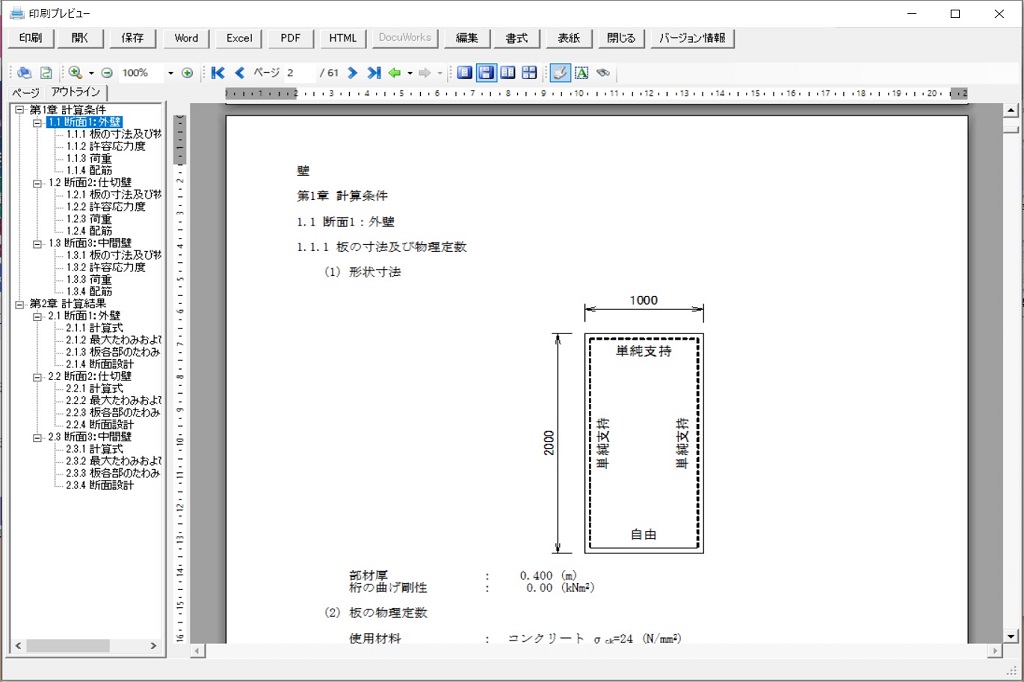

板(円形・長方形)の計算(簡易法)_印刷プレビュー
簡易法 印刷プレビュー

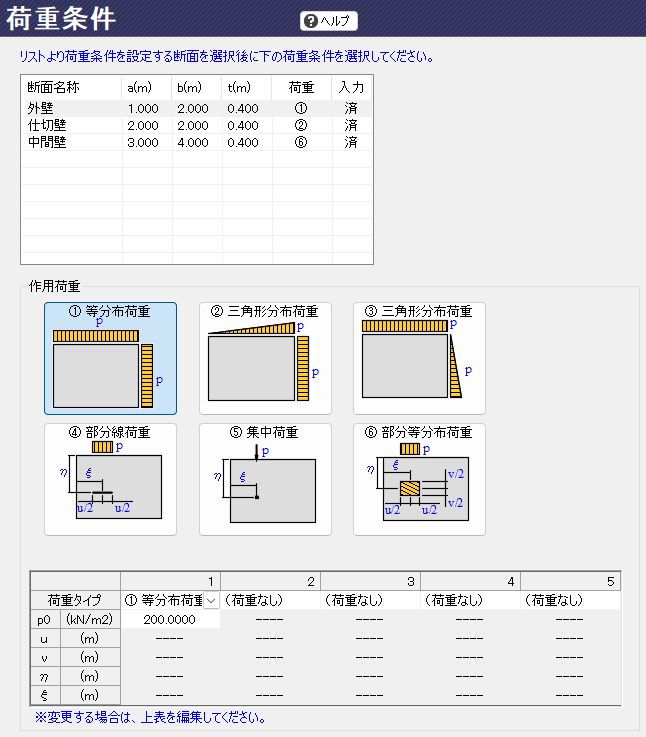

板(円形・長方形)の計算(有限要素法) _入力 荷重条件
有限要素法 入力 荷重条件

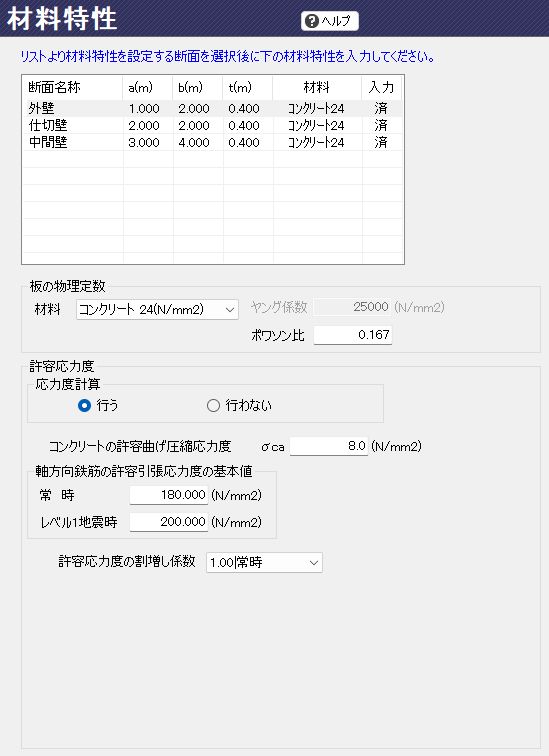

板(円形・長方形)の計算(有限要素法) _入力 材料特性
有限要素法 入力 材料特性

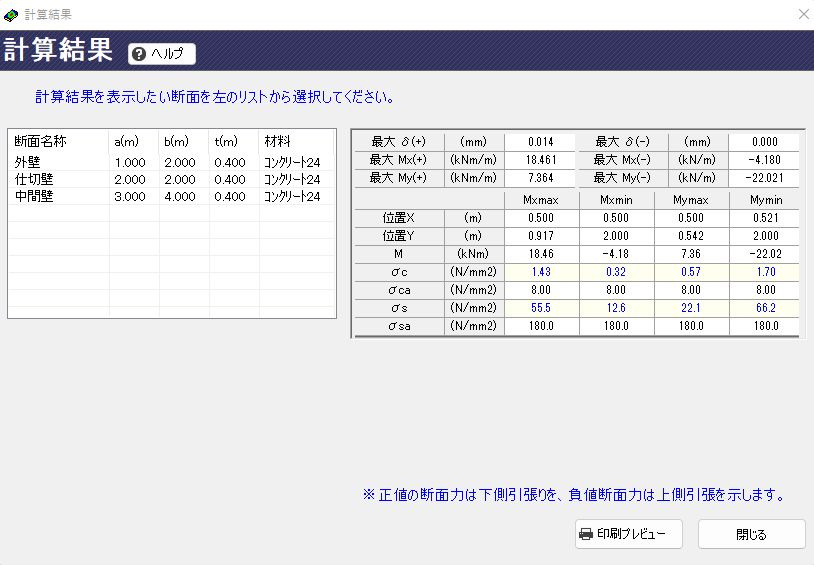

板(円形・長方形)の計算(有限要素法) _計算結果
有限要素法 計算結果

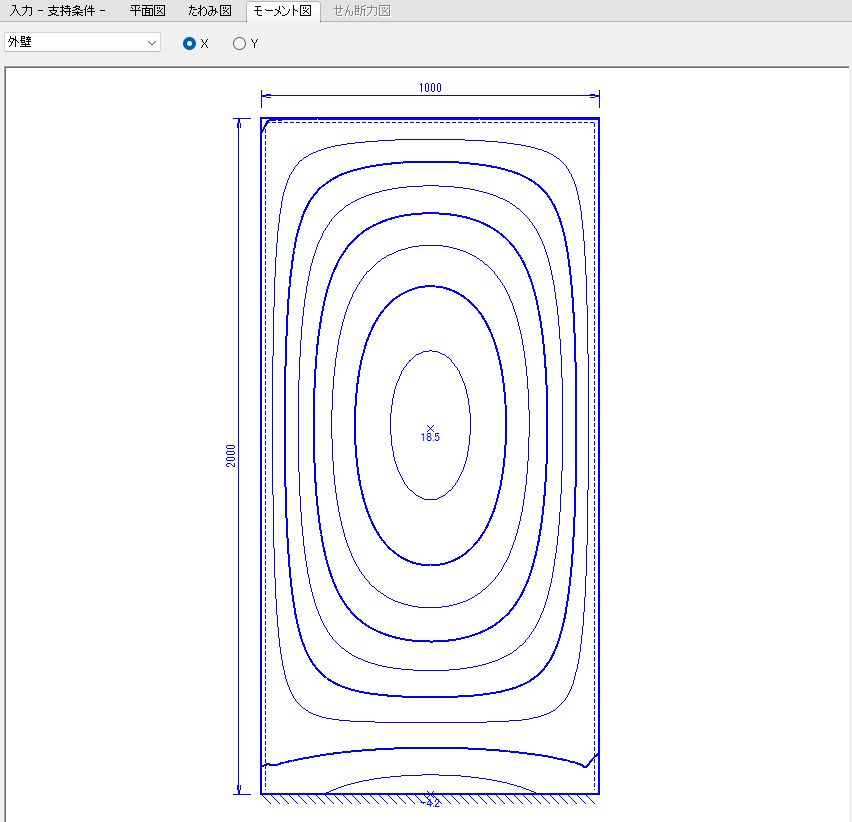

板(円形・長方形)の計算(有限要素法) _モーメント図
有限要素法 モーメント図

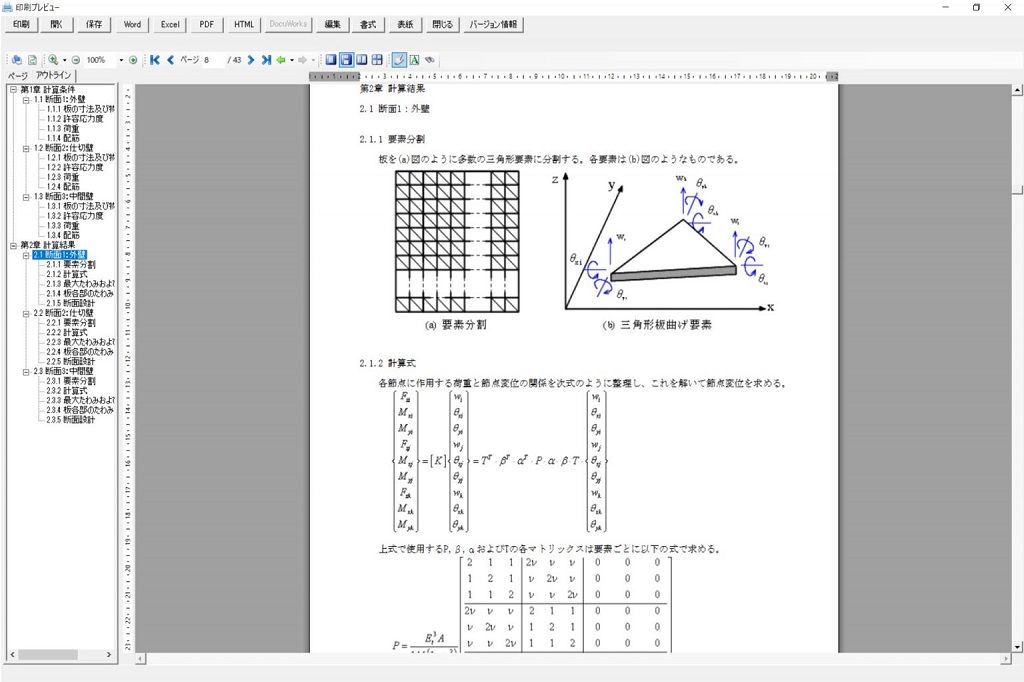

板(円形・長方形)の計算(有限要素法) _印刷プレビュー
有限要素法 印刷プレビュー

適用基準・参考文献

適用基準

  • 構造力学公式集  (土木学会)
  • 道路橋示方書・同解説Ⅳ下部構造編  平成24年3月 (日本道路協会)

参考文献

  • 鉄筋コンクリート工学  平成11年3月 (共立出版)
  • コンクリート標準示方書  平成25年3月 (土木学会)
  • 板とシェルの理論  1973年7月 (S.P.チモシェンコ著、長谷川節訳、ブレイン図書出版)
  • マトリックス構造解析法  昭和50年8月 (J.L.Meek著、奥野敏恵 西野文雄 西岡隆訳、科学技術出版社)
  • 薄板構造解析 変位法・応力法  昭和48年6月 (川井忠彦、川島矩朗、三本木茂夫著、培風館)
  • 平板の曲げ理論  昭和47年9月 (栖原二郎著、培風館)

機能および制限

  • 鉄筋コンクリート、鋼、鋳鋼、鋳鉄に対応しています。
  • 鉄筋コンクリートの場合、応力計算ができます。
  • 1つの板に最大5つまで荷重をかけることができます。
  • たわみ図、モーメント図、せん断力図(簡易法のみ)を画面上で確認できます。

荷重条件

  • 等分布荷重
  • 等変分布荷重
  • 部分線荷重
  • 集中荷重
  • 部分等分布荷重

支持条件

長方形 相対2辺単純支持板

  • 4辺単純支持
  • 3辺単純1辺固定支持
  • 3辺単純1辺弾性支持
  • 相対2辺単純2辺固定支持
  • 相対2辺単純2辺弾性支持
  • 相対2辺単純1辺固定1辺弾性支持
  • 4辺固定支持
  • 3辺固定1辺単純支持
  • 3辺固定1辺自由

長方形 相対2辺単純支持板以外

  • 4辺固定支持
  • 3辺固定1辺単純支持
  • 3辺固定1辺自由

円形

  • 周辺単純支持
  • 周辺固定支持

荷重条件

各支持条件と荷重条件の組合せは以下の表のとおりです。(※有限要素法のみ対応)

支持条件 荷重条件
等分布荷重 等変分布
荷重(1)
等変分布
荷重(2)
集中荷重 部分等分布
荷重
部分線
荷重



4辺単純支持
3辺単純1辺固定支持
3辺単純1辺弾性支持
相対2辺単純2辺固定支持
相対2辺単純2辺弾性支持
相対2辺単純
1辺固定1辺弾性支持
4辺固定支持 ○※ ○※ ○※ ○※ ○※
3辺固定1辺単純支持 ○※ ○※ ○※ ○※
3辺固定1辺自由 ○※ ○※ ○※ ○※

周辺単純支持     ○※ ○※
周辺固定支持     ○※ ○※

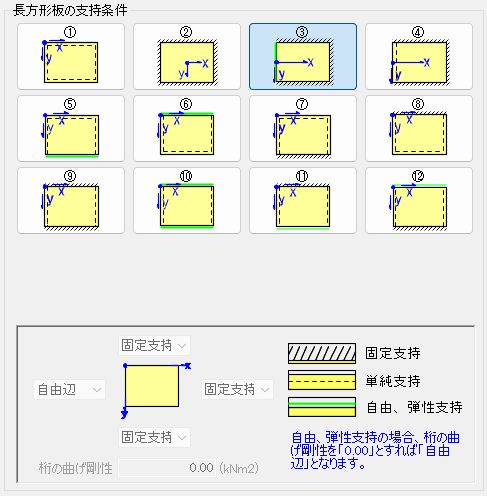

長方形板の指示条件

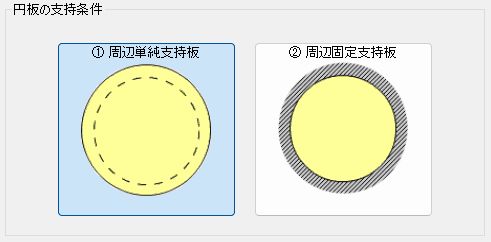

円板の指示条件

応力度の照査

  • 鉄筋コンクリートの応力度照査ができます。
  • 簡易法で長方形の場合、曲げ応力度およびせん断応力度に対する検討を行います。
  • 有限要素法の場合は、曲げ応力度の検討を行います。

価格

板(円形・長方形)の計算(簡易法) Ver.3  /  板(円形・長方形)の計算(有限要素法) Ver.3

新規購入費 簡易法
(初年度サブスクリプション費用含む)
110,000円(税込)
新規購入費 有限要素法
(初年度サブスクリプション費用含む)
165,000円(税込)
サブスクリプション費用 簡易法
(2年目以降)
27,500円(税込)/年 年単位でのご契約
サブスクリプション制度とは
サブスクリプション費用 有限要素法
(2年目以降)
33,000円(税込)/年 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間)簡易法 55,000円(税込)
短期レンタル(1ヵ月間)有限要素法 82,500円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

板(円形・長方形)の計算セット

まとめてご購入いただいた場合セット価格にて提供できます。

板(円形・長方形)の計算セット

220,000円(税込)

『板(円形・長方形)の計算(簡易法)』【110,000円(税込)】
『板(円形・長方形)の計算(有限要素法)』【165,000円(税込)】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
