土留め工の設計 Ver.12

慣用法による切梁式、自立式の「土留め工の設計」「土留め・締切工の設計」及び「矢板建込の設計」を行うことができます。

Ver.12 リリース日：2021.7.19
Ver.12 改良内容
機能アップ履歴

システム概要

本システムは、慣用法による切梁式、自立式の「土留め工の設計」「土留め・締切工の設計」及び「矢板建込の設計」を行うことができます。
慣用法は、小中規模（掘削深さ10m程度まで）の仮設土留めを対象とした設計法です。
支保工、中間杭、土留め壁支持力、覆工桁の各設計や周辺地盤の簡易沈下予測計算を行うことができます。

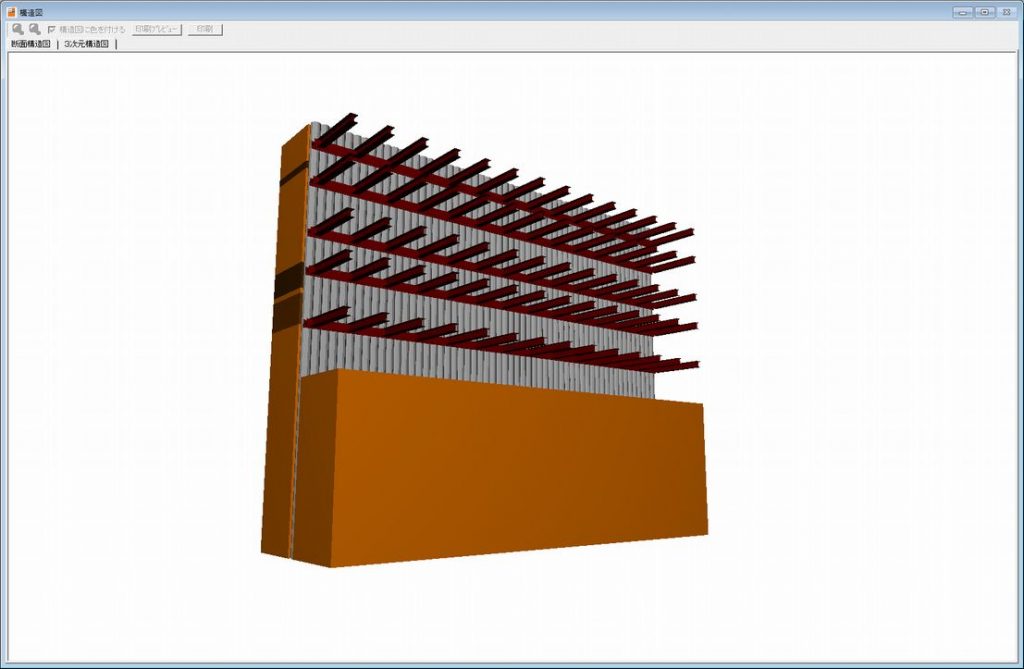

3次元構造図

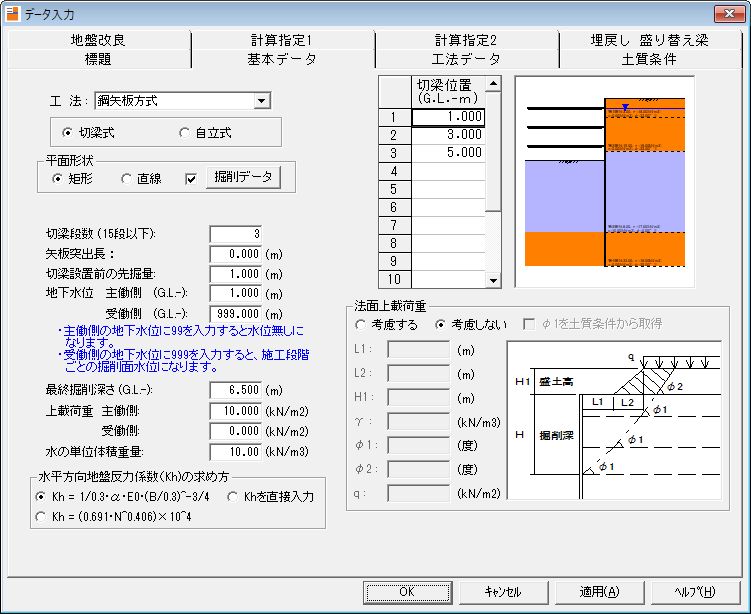

入力画面　基本データ（土留め工の設計）

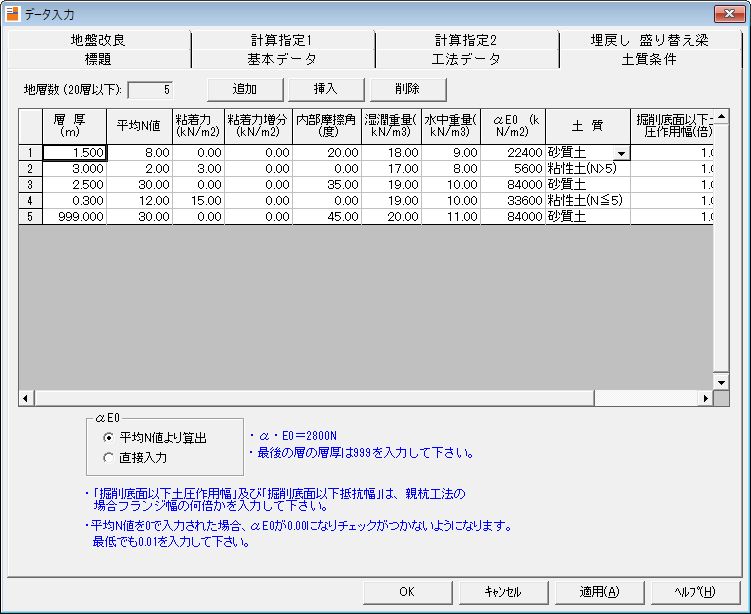

入力画面　土質条件（土留め工の設計）

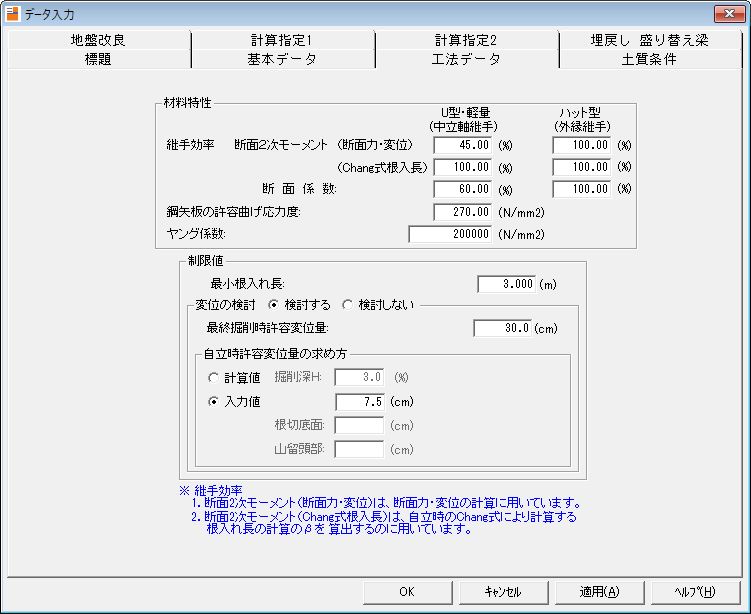

入力画面　工法データ（土留め工の設計：鋼矢板）

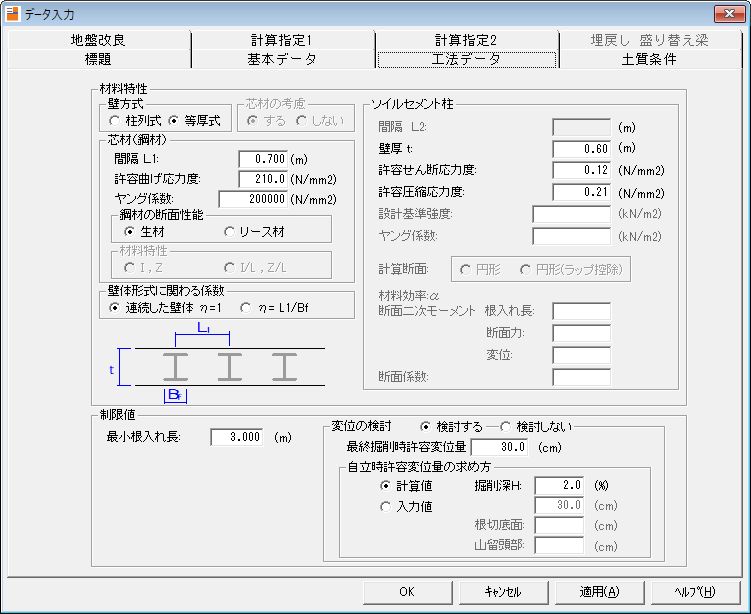

入力画面　工法データ（土留め工の設計：ソイルセメント連続壁）

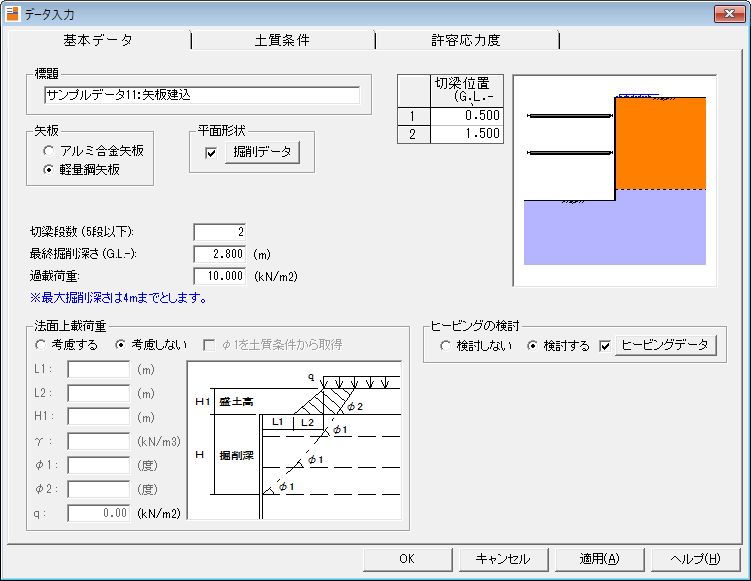

入力画面　工法データ（矢板建込の設計）

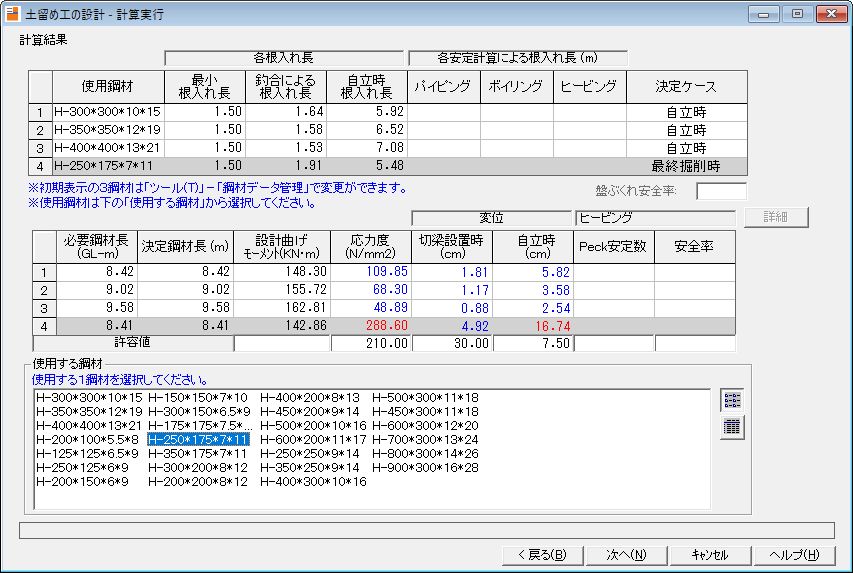

計算結果画面（土留め工の設計：鋼矢板）

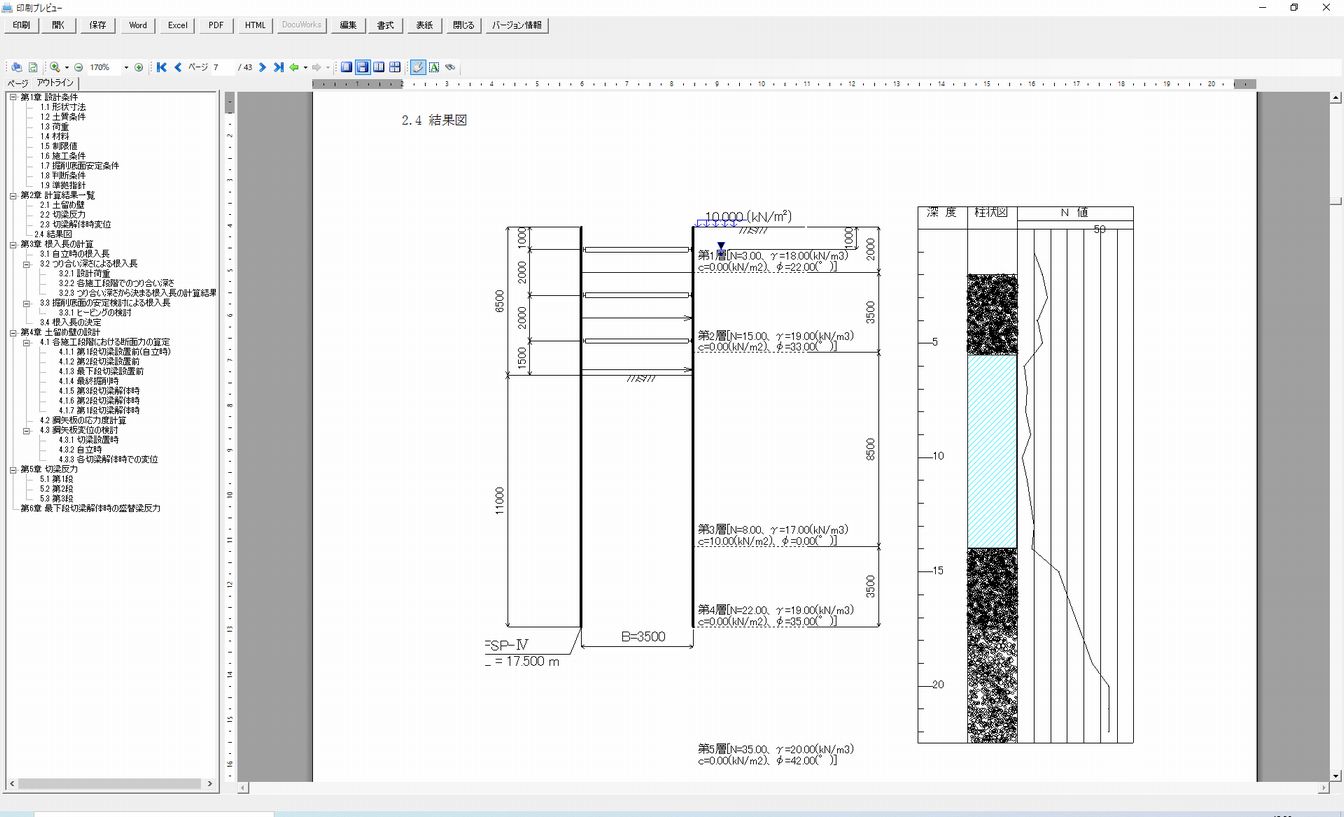

印刷プレビュー　（断面モデル図）

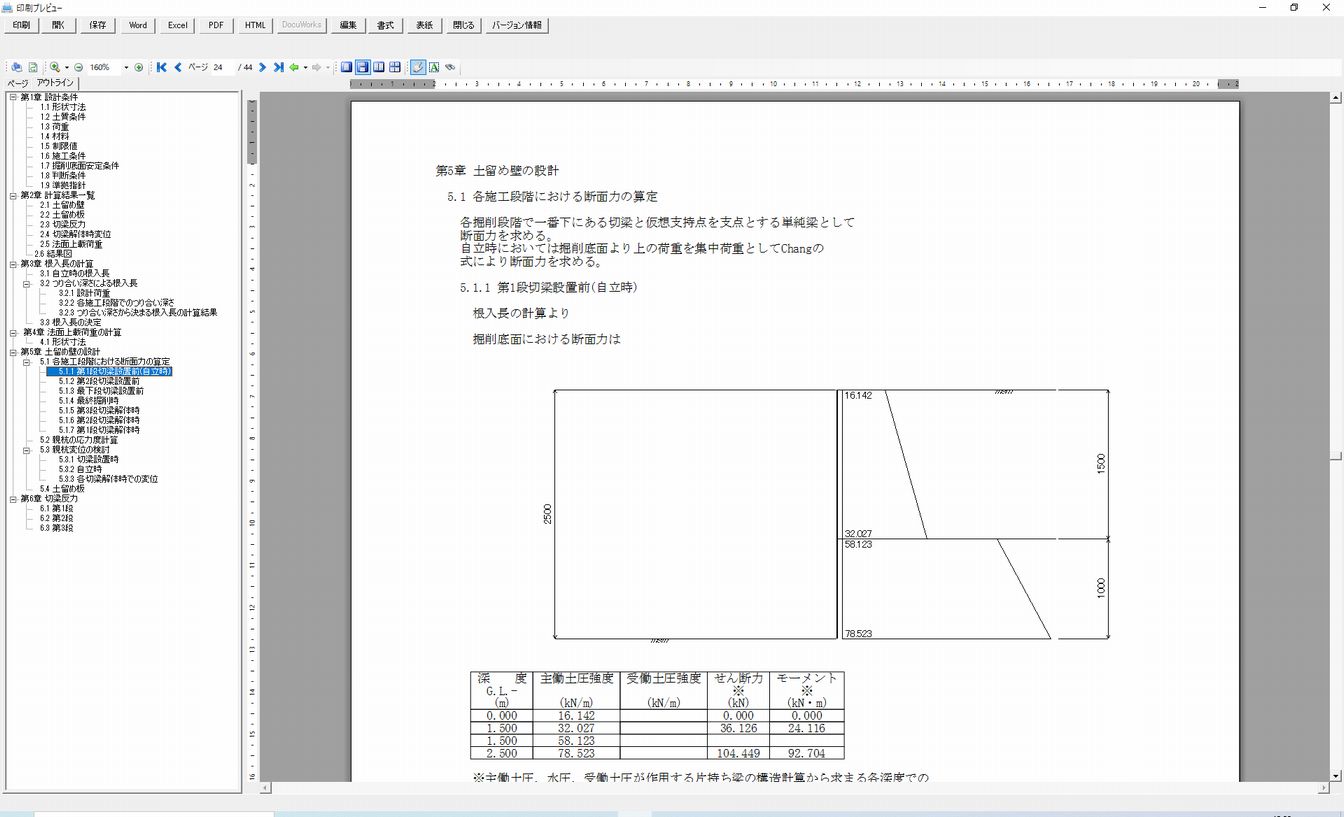

印刷プレビュー　（断面力の計算）

適用基準・参考文献

適用基準

  • 道路土工 仮設構造物工指針　　平成11年3月 (日本道路協会)
  • 仮設計画ガイドブック(Ⅰ)　　　平成23年3月 (全日本建設技術協会)
  • 共同溝設計指針　　昭和61年3月 (日本道路協会)
  • 設計要領　第二集　　平成28年8月 (東・中・西日本高速道路)
  • 仮設構造物設計要領　　平成31年3月 (首都高速道路)
  • トンネル標準示方書[共通編]・同解説／[開削工法編]・同解説　　2016年制定 (土木学会)
  • 山留め設計指針　　平成29年11月 (日本建築学会)
    ※ただし、山留め設計指針の切梁式変位計算は従来計算となります。

参考文献

  • よくわかる仮設構造物の設計 　 平成11年10月 (山海堂)
  • 山留め設計事例集 　 平成15年3月 (日本建築学会)
  • たて込み簡易土留設計施工指針 　 平成20年9月 (たて込み簡易土留協会)
  • TRD工法（等厚式ソイルセメント地下連続壁工法） 　 平成28年7月 (TRD工法協会)
  • イラストによる建築物の仮設計算　改訂３版 　 平成27年2月 (井上書院)
  • グラウンドアンカー設計・施工基準、同解説 　平成24年5月 (地盤工学会)

機能および制限

土留め工の設計

  • 下記の工法に対応しています。
    • 鋼矢板方式
    • 親杭横矢板方式
    • ソイルセメント連続壁方式　（柱列式（芯材あり）、柱列式（芯材なし）、等厚式（芯材あり））
    • 地中連続壁方式
  • 自立式・切梁式の計算ができます。
  • 地層数は20層、切梁は15段まで設置できます。
  • 切梁解体時の計算ができ、埋戻し面と盛り替え梁の位置指定ができます。
  • 5層まで掘削側の地盤改良に対応できます。

土留め工に含まれる計算内容は以下の通りです。

部位 要求
性能		 内容 機能 備考
掘削底面 安定
性能		 ボイリング(安全率) ○ 地下水がある砂質土
ヒービング(安定数・安全率) ○ 柔かい粘性土
パイピング(浸透路長) ○ ボイリング・盤ぶくれと同様地盤
盤ぶくれ(安全率) ○ 掘削底面が難透水層・透水層の順で存在
土留め壁 安定
性能		 根入れ長の計算 ○ 　
鉛直支持力 ○ 鋼矢板及びH鋼
断面
性能		 応力度計算 ○ 　
変位量計算 ○ 　
支
保
工		 腹起し 断面
性能		 曲げ応力度 ○ 各段ごとに計算が可能です。
２段設置・２重設置での計算が可能です。
(※山留指針では２段設置のみ)
たわみ量 ○
N・Mを同時に受ける部材として性能照査 ○
切梁 断面
性能		 曲げ応力度 ○ ２段同時解体の計算が可能です。
２段設置・２重設置での計算が可能です。
(※山留指針では２段設置のみ)
たわみ量 ○
N・Mを同時に受ける部材として性能照査 ○
火打ち 断面
性能		 曲げ応力度 ○ ２段設置・２重設置での計算が可能です。
(※山留指針では２段設置のみ)
たわみ量 ○
N・Mを同時に受ける部材として性能照査 ○
アンカー アンカー体 断面
性能		 必要付着長 ○ 　
摩擦から決まる定着長 ○ 　
構造体を含む地盤全体 外的
安定性能		 円弧すべり × 「斜面の安定計算」で計算できます。
内的
安定性能		 クランツの式による ○ 　
頭部 支圧板 断面性能 曲げ及びせん断応力度　 ○ 　
台座 曲げ及びせん断応力度　 ○ 　
腹起し 曲げ及びせん断応力度 ○ 　
ブラケット 圧縮応力度及び溶接 ○ 　
中間杭の安定 安定性能 鉛直支持力 ○ 　

（グラウンドアンカーの計算は、サブスクリプション会員のみ無償オプションとしてご利用いただけます）

土留め・締切工の設計

  • 鋼矢板方式での自立式・切梁式の計算ができます。
  • 土留め壁の安定性能および断面性能、掘削底面以下の安定性脳（ボイリング、パイピング、盤膨れ）を照査します。
  • 土留め壁の安定性能および断面性能照査では、一度に最大4種類の使用材料で計算比較ができます。
  • 地層数は20層、切梁は15段まで設置できます。
  • 掘削深0mで、水圧のみの対応も行えます。
  • 5層まで掘削側の地盤改良に対応できます。

支保工

  • 腹起し、切梁、火打ち及び多重火打ちの検討ができます。
  • 火打ちは、30°・45°・60°の設定ができます。
  • 段数ごとに計算スパン長を変更して計算できます。
  • 段数ごとに支保工（腹起し、切梁、火打ち）の２段設置及び２重設置の計算ができます。

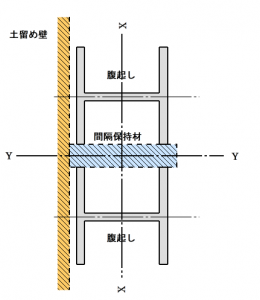

腹起し[２段設置]

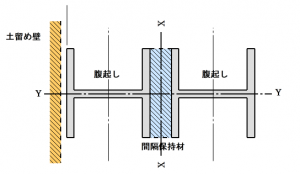

腹起し[２重設置]

矢板建込工

  • 切梁式での軽量鋼矢板・アルミ製合金矢板の計算ができます。
  • 地層数10層、切梁は5段まで設置できます。
  • 掘削底面の安定性能では、ヒービングの検討ができます。
  • 矢板断面照査―掘削底面の安定性能―支保工（アルミ製腹起し、アルミ製切梁）まで、一連で計算ができます。
  • 矢板建込の場合は、根入れ長の計算は行いません。

覆工桁の設計

路面覆工に含まれる計算内容は以下の通りです。

部位 要求性能 内容 機能 備考
覆工受桁 断面性能 応力度 ○ 　
たわみ量 ○ 　
桁受 断面性能 応力度 ○ せん断が支配的
たわみ量 ○ 一般的には不要
ボルト必要本数 ○ 　

  • 覆工受け桁・桁受け・ボルトの計算ができます。
  • 車両走行方向が覆工板と平行または直角の場合を考慮できます。
  • 桁受け材が片側、両側の場合に対応しています。
  • 受桁間隔は、1.0m・2.0m・3.0mから選択できます。
  • 荷重配列タイプを下記から選択することができます。　　
    ・T-25のみによる配列(A活荷重)
    ・T-25のみによる配列(B活荷重)
    ・T-20のみによる配列
    ・T-7、T-14、T-20による配列

中間杭の設計

  • 杭(H型鋼のみ)の応力度計算並びに支持力計算ができます。

土留め壁支持力

  • 土留め壁(親杭・鋼矢板)の応力度計算並びに支持力計算ができます。

簡易沈下予測計算

  • 最大沈下量の計算ができます。
  • 最大沈下位置の計算ができます。

その他の機能

  • 「土留め工の設計」と「土留め・締切工の設計」間で入力データを複写することが可能です。
  • アンカー工法の場合、内的安定計算・腹起し・ブラケット溶接部・台座・支圧版の検討ができます。
  • 柱状図の土質データを色分けすることができます。
  • ハット型鋼矢板（外縁継手）とU型・軽量鋼矢板（中立継手）で、継手効率を個別に設定できます。
  • 法面上載荷重の計算に使用する背面土の内部摩擦角（φ）を各層ごとに設定できます。
  • 「山留め設計指針」にて、ランキン土圧と側圧係数法の主働土圧比較表グラフを追加し設計に用いる主働土圧を計算中に選択することができます。
  • 「山留め設計指針」にて、変位照査位置を「根切底面」と「山留頭部」のそれぞれで行えるようにしました。
  • 鋼材データの登録、任意鋼材による計算ができます。
  • 比較表をExcel出力できます。
  • 設計調書をExcel出力できます。

価格

土留め工の設計 Ver.12　

新規購入費　
（初年度サブスクリプション費用含む）		 220,000円（税込）

カートに入れる
サブスクリプション費用（2年目以降） 55,000円（税込） 年単位でのご契約
サブスクリプション制度とは
短期レンタル（1ヵ月間） 110,000円（税込）

カートに入れる

資料DL・お問合せ

お問合せ（デモ・見積依頼）フォームからお問合わせください

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

他製品とのデータ連動

下記製品による保存ファイルを本商品で【データ読み込み】ができます。

弾塑性法による土留め工の設計

詳細はこちらから

断面形状、荷重、材料、土質　等

特定の保存データ（グラウンドアンカー用保存データ）を下記商品上にて、【データ読み込み】ができます。
【サブスクリプション契約特典機能】

グラウンドアンカーの設計

詳細はこちらから

切梁反力（設計荷重）

サブスクリプションサービス

  1. ボリュームライセンスの提供（１製品２チケット）
  2. フローティングライセンスに対応
  3. メンテナンス＆アップグレードフリーサービス
  4. サポートサービス（メール・Web・電話）
  5. 綜合メニューランチャーの提供

※ライセンス数：ご購入いただいた製品の数
※チケット数　：ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応ＯＳ Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ（ホームページ）からのダウンロードが必要です。（インターネット環境必須）
