ガレージボックス設計システム

ガレージボックス設計システム

偏土圧を考慮したガレージボックスの構造計算ができます。

価格: 110,000円(税込)

システム概要

地下1階式鉄筋コンクリート製ガレージボックス(地下車庫)の安定計算および部材計算を行います。偏土圧を考慮した計算を行うことができます。側壁は、カルバート構造として部材計算を行い後壁は、四辺固定スラブとして部材断面力を算出します。

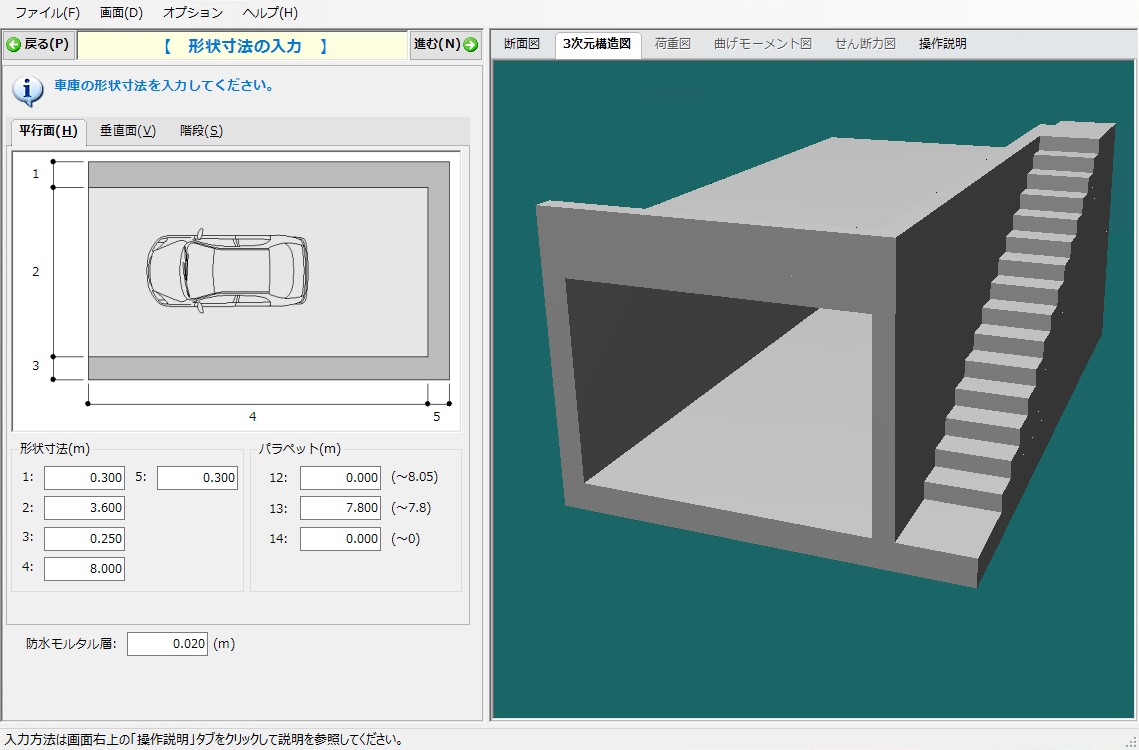

ガレージボックス設計システム_全体画面
全体画面

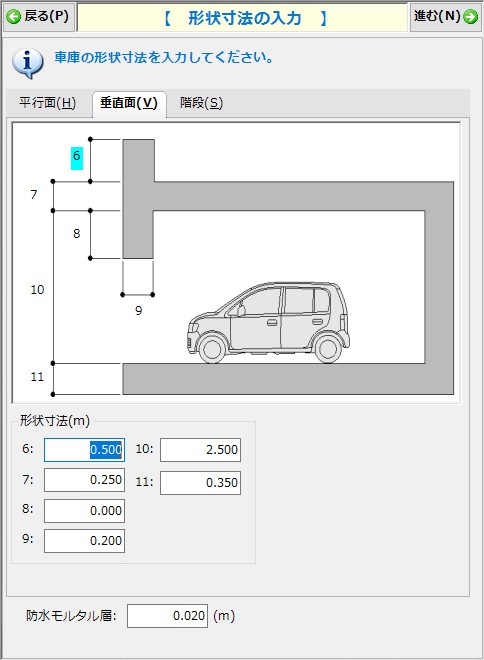

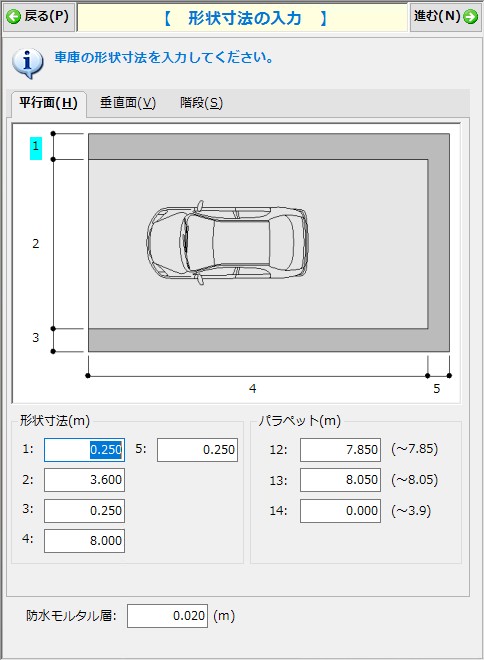

ガレージボックス設計システム_入力 形状寸法
入力 形状寸法

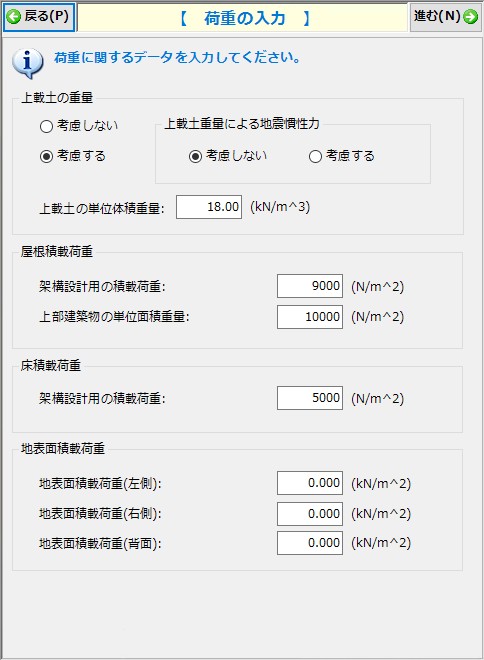

ガレージボックス設計システム_入力 荷重
入力 荷重

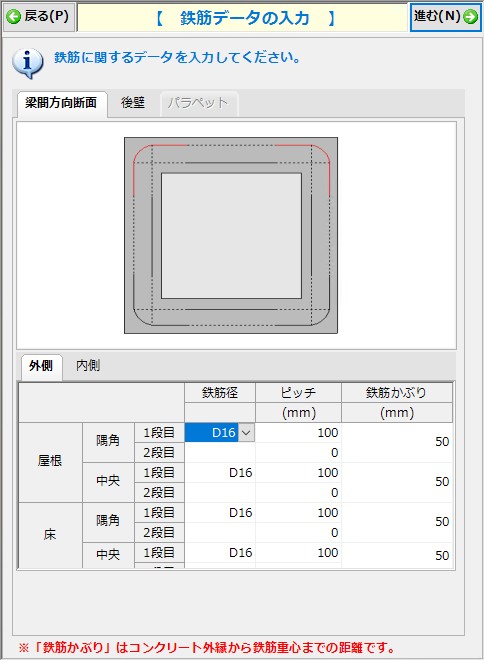

ガレージボックス設計システム_入力 鉄筋データ
入力 鉄筋データ
ガレージボックス設計システム_断面図
断面図

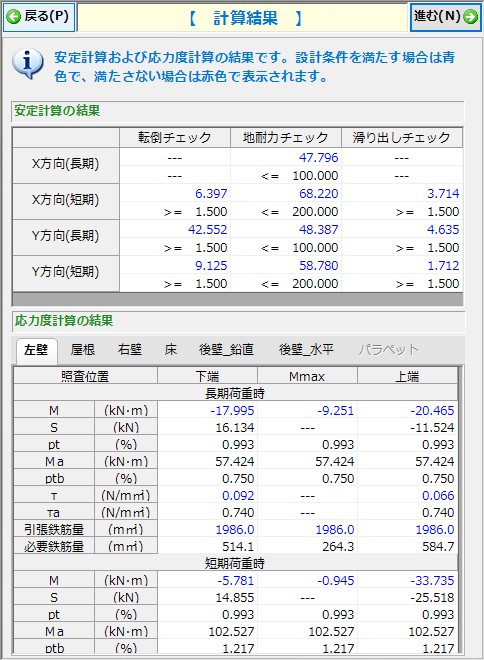

ガレージボックス設計システム_計算結果
計算結果

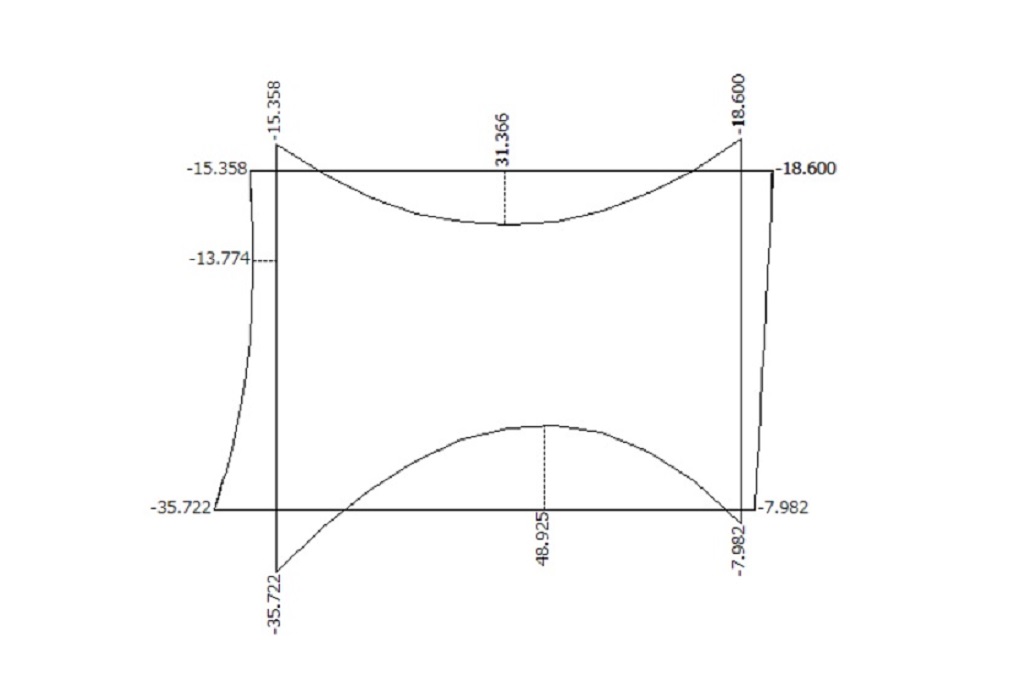

ガレージボックス設計システム_曲げモーメント図
曲げモーメント図

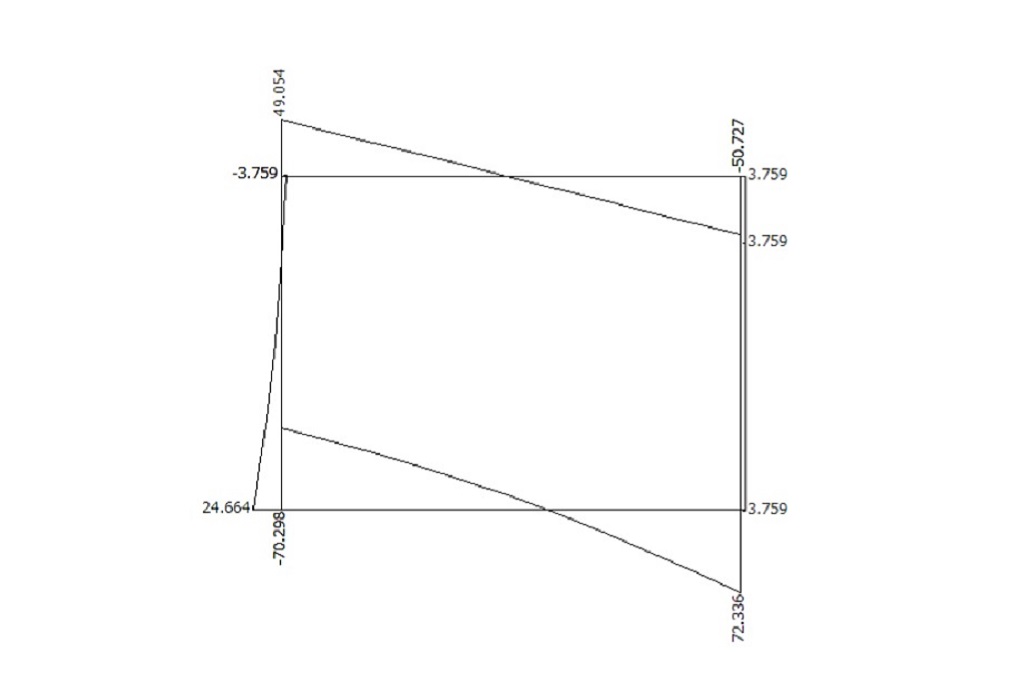

ガレージボックス設計システム_せん断力図
せん断力図

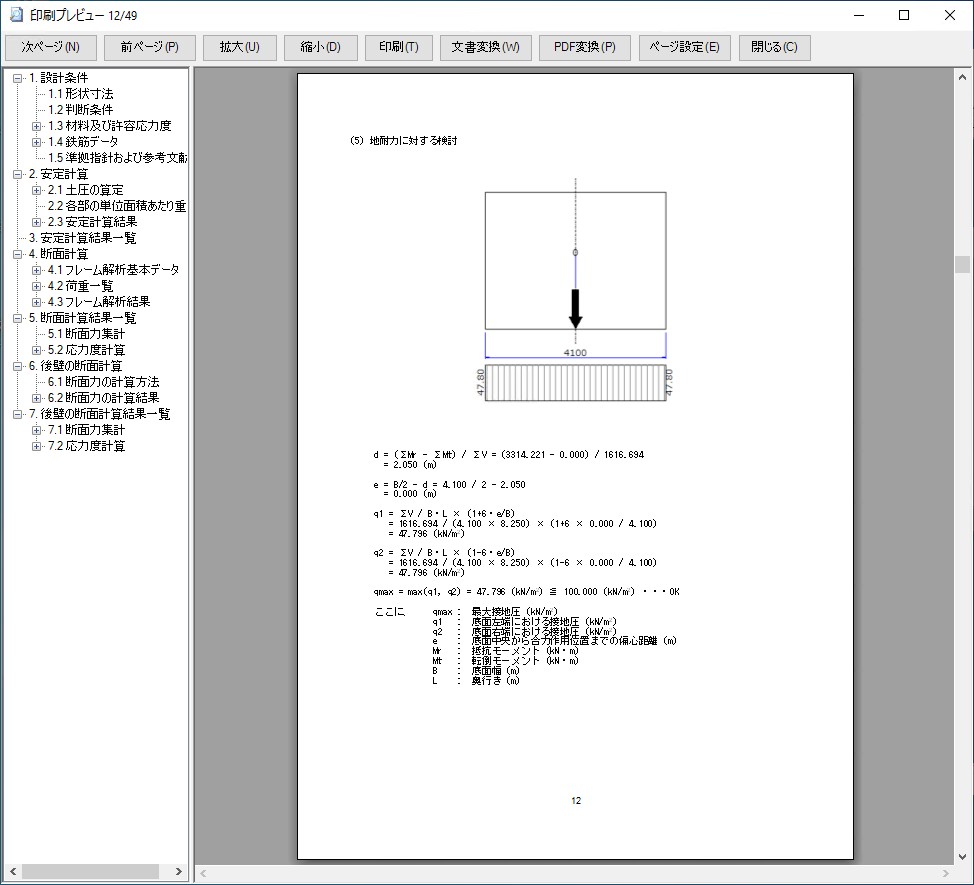

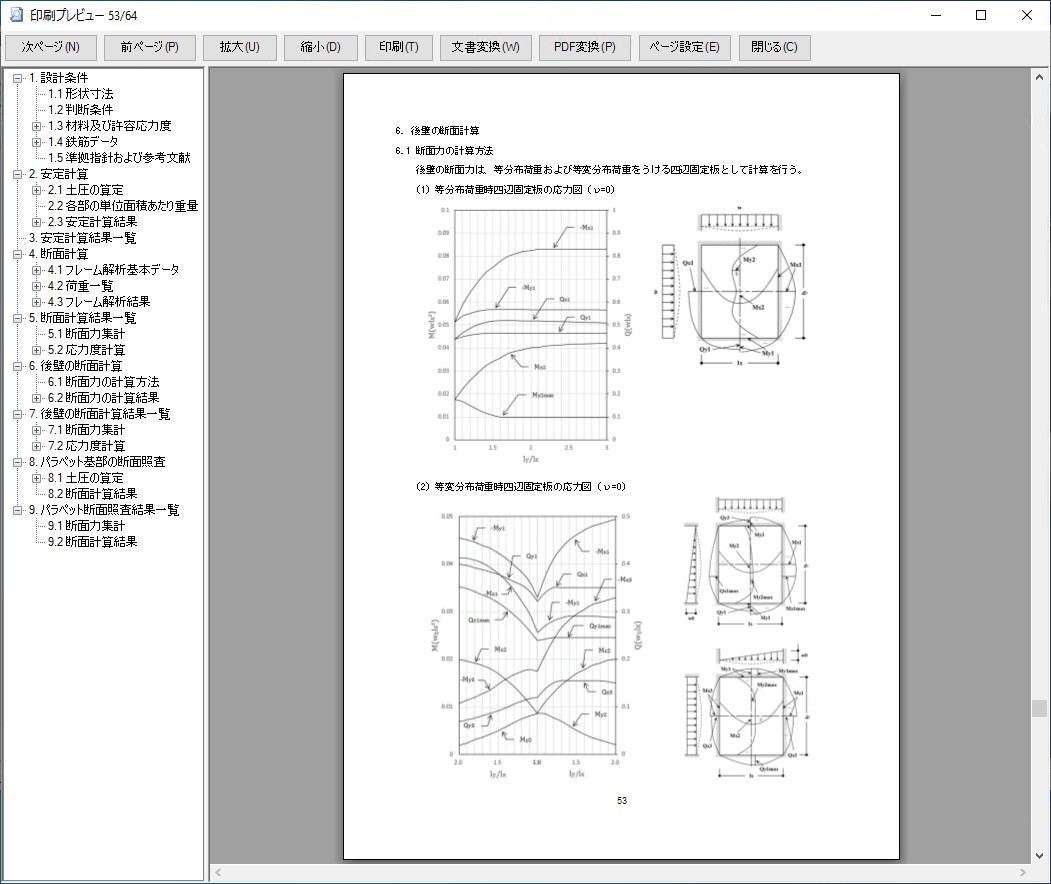

ガレージボックス設計システム_印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 建築基準法、建築基準法施工令および関連告示
  • 「鉄筋コンクリート構造計算基準・同解説」  2010年2月(日本建築学会)
  • 「鉄筋コンクリート構造計算用資料集」  2002年1月(日本建築学会 )
  • 「建築基礎構造設計基準・同解説」  2001年10月(日本建築学会 )

機能および制限

  • 鉄筋コンクリート構造の地下車庫の設計を行います。
  • 長期および短期の安定計算、部材計算を行う事ができます。
  • 屋根および床に設計用荷重として積載荷重を指定することができます。
  • 屋根・床・側壁はカルバート構造として部材計算を行い、後壁は四辺固定スラブとして部材断面力を算出します。
  • 安定計算では滑り出し、転倒および地耐力の照査を行います。
  • 両側土圧または偏土圧(左右どちらか)を考慮することができます。
  • 安定計算、部材計算ともに長期荷重、短期荷重に対して設計を行うことができます。
  • 入力に合わせた状態図、計算結果に基づく荷重図、断面力図の画面を出力します。
  • 印刷プレビュー機能により出力前に画面上で計算書を確認することができます。
  • 計算書をMicrosoft WordおよびPDFに変換できます。

価格

ガレージボックス設計システム

新規購入費
(初年度サブスクリプション費用含む)
110,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) ご契約期間は3月31日までとなります
サブスクリプション制度とは

申込書も準備しております。ご利用下さい。

資料DL・お問合せ

ご使用・ご提供方法

  • 対応OS Windows 8.1 ・ 10・11
  • WEB ライセンス認証版となります。(インターネット環境が必須です)
  • マイページ(ホームページ)からのダウンロード版となります。
  • ネットワーク上でのご利用も可能です。
