U型水路の設計 Ver.7

土地改良事業計画設計基準の「水路工」に基づいたU型水路の安定計算及び部材設計が行えます。

価格: 165,000円(税込)

システム概要

常時・地震時(レベル1・レベル2)の安定計算及び部材設計を行うことができます。水路形状は、定型断面、背面傾斜型、蓋付水路型の各形状に対応しております。基礎は直接基礎または、杭基礎の検討ができます。

準拠指針・参考文献

準拠指針

  • 土地改良事業計画設計基準及び運用・解説 設計「水路工」  平成26年3月(農林水産省農村振興局)

参考文献

  • 柔構造樋門設計の手引き  平成10年11月(国土技術研究センター)
  • 土地改良事業設計指針 「耐震設計」  平成27年5月(農林水産省農村振興局)
  • 鉄筋コンクリート構造計算用資料集  平成21年4月(日本建築学会)
  • コンクリート標準示方書 設計編  平成30年3月(土木学会)

機能および制限

適用可能な断面形状

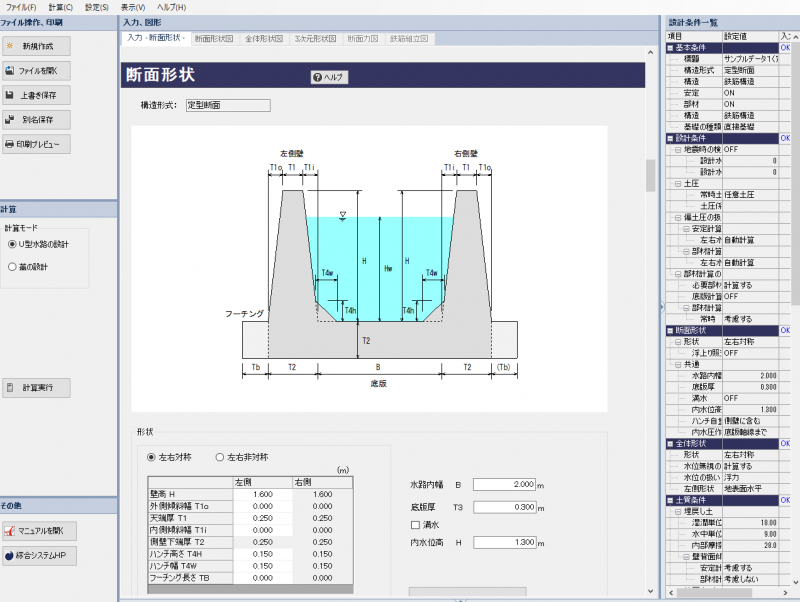

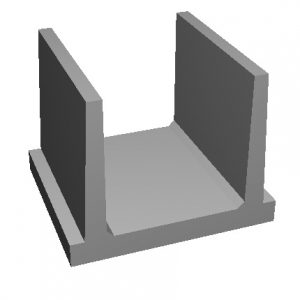

断面形状

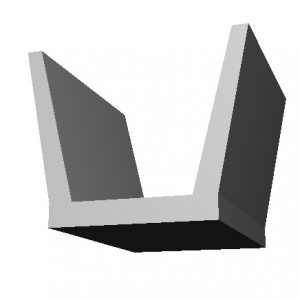

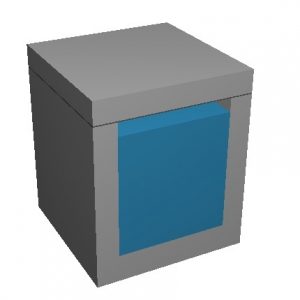

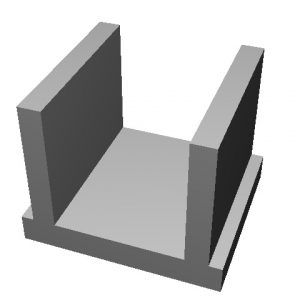

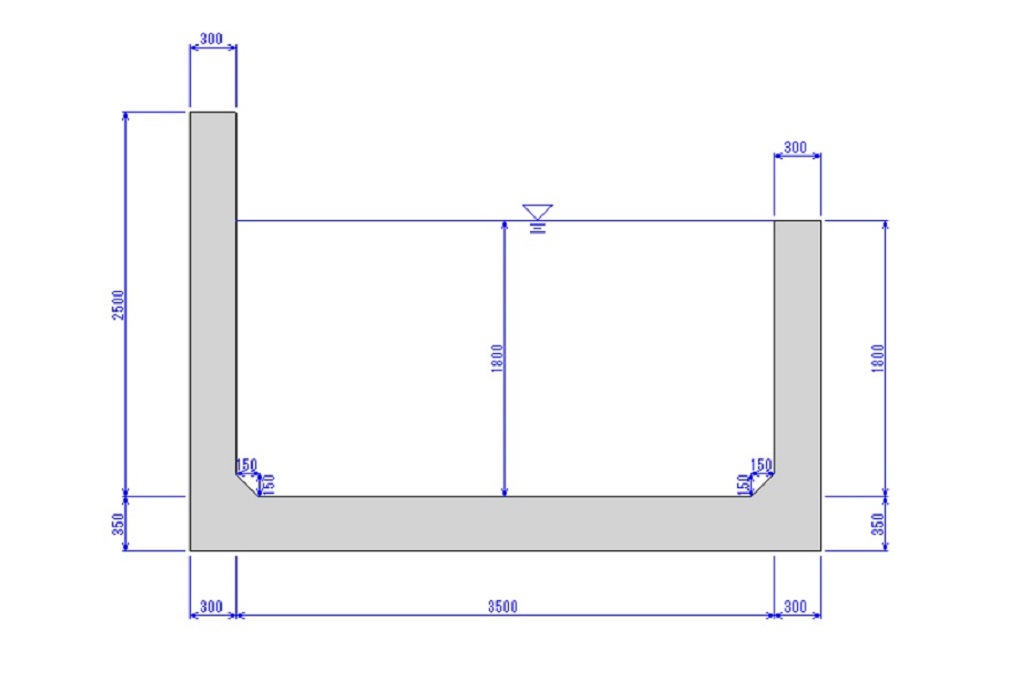

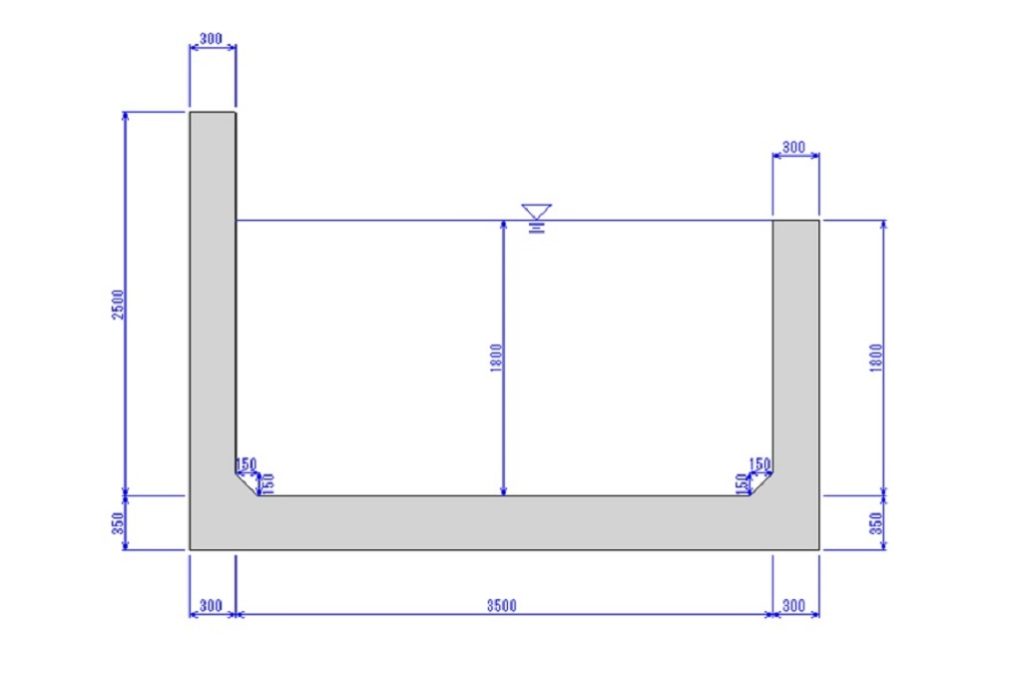

  • 「定型断面」・「背面傾斜型」・「蓋付水路型」の形状に対応しています。
  • 「定型断面」では、左右壁が非対称の場合でも検討できます。
  • 外側傾斜・内側傾斜の形状が設定できます。
  • ハンチ自重は、壁側に含むか底版に含むか選択ができます。
  • 内水圧作用位置は、壁側付け根か底版軸線か選択ができます。
  • 内水の地震時動水圧を考慮できます。
  • 直接基礎か杭基礎か選択ができます。
  • 杭基礎の場合、杭の列数は2列または3列になります。
  • 杭は左右対称に配置されます。
  • 蓋による上部荷重を考慮できます。

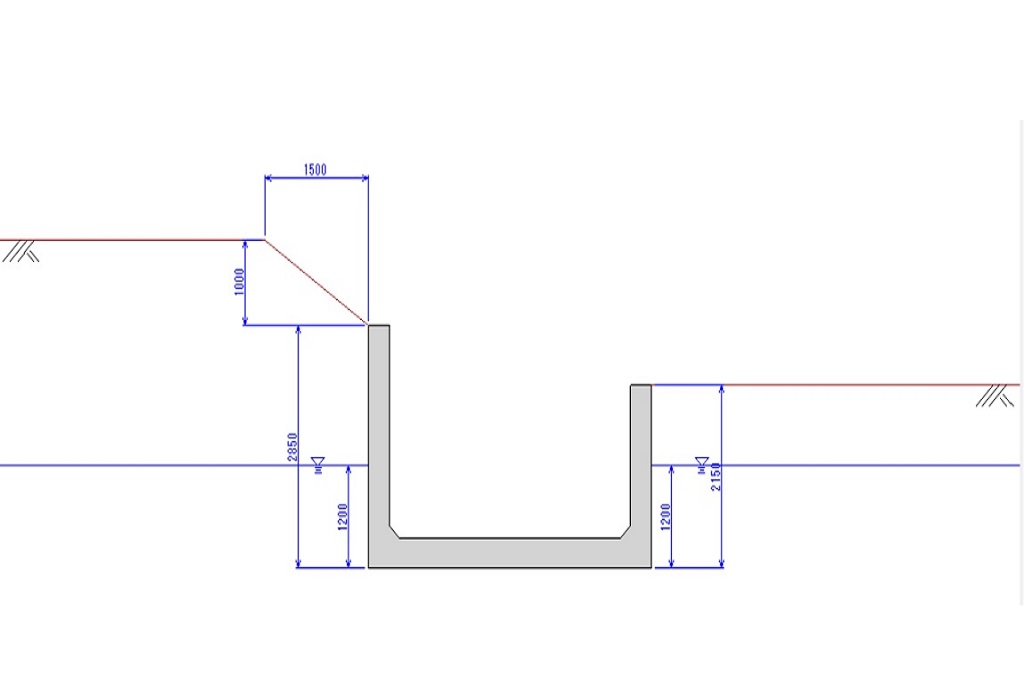

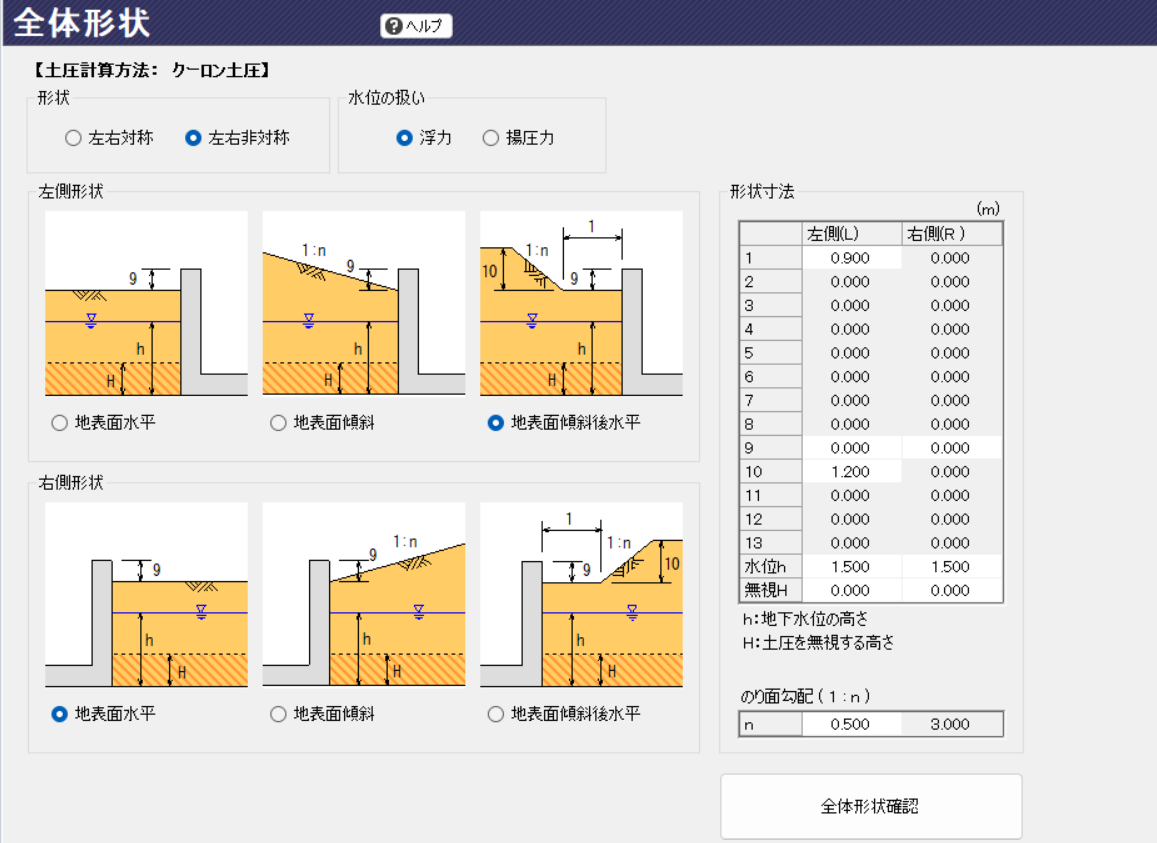

全体形状

  • 背面土形状は、水平・傾斜・傾斜-水平から選択できます。
  • 施行くさび法の場合、背面土形状を階段状(4段まで)に設定できます。
  • 背面土に傾斜があるの場合、nの範囲は0.1~10.0となります。(法勾配比1:n)
  • 左右で地下水位高をそれぞれ設定できます。
  • 土圧を無視する高さを設定できます。

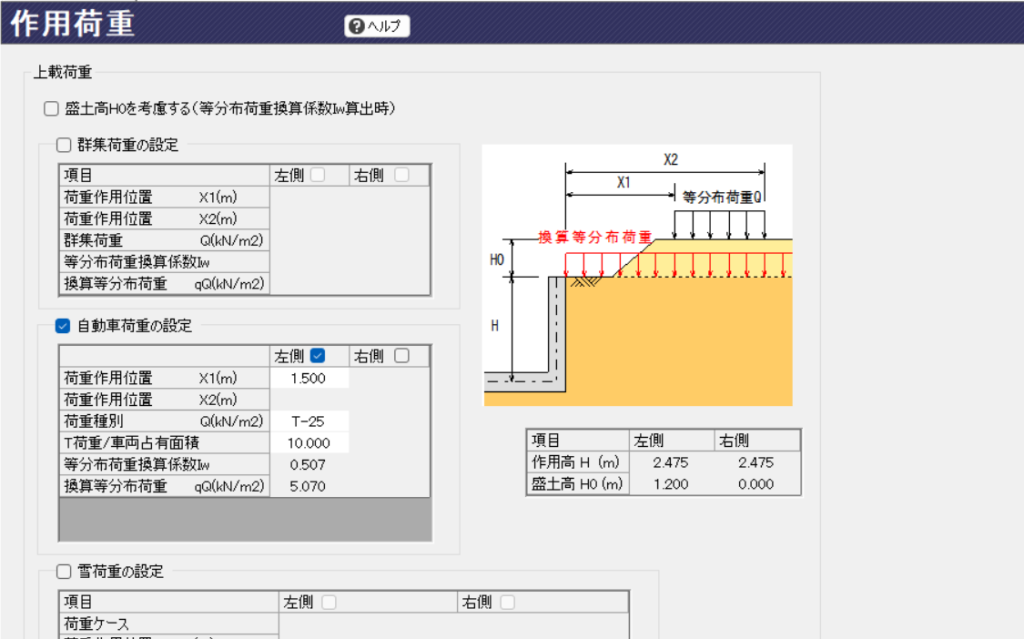

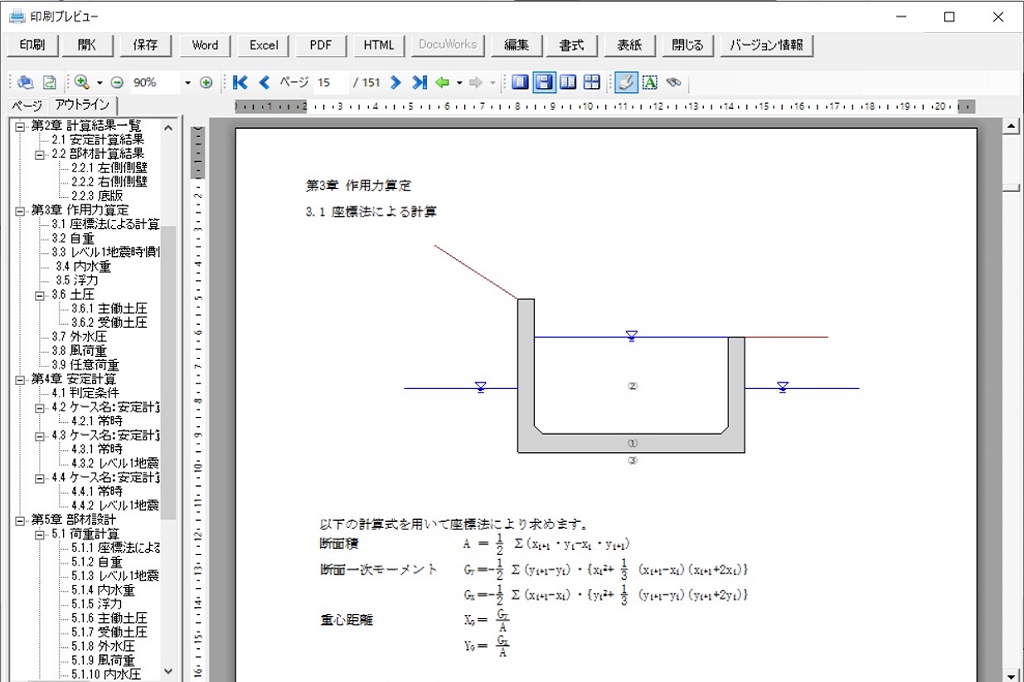

作用荷重

  • 群集荷重・自動車荷重・衝突荷重・風荷重・外水圧・内水圧・浮力・地震時動水圧など考慮できます。
  • 「雪荷重」は、「自動車荷重」と組み合わせるか選択できます。
  • 「群集荷重」・「自動車荷重」・「上載荷重」考慮の場合、地震時に考慮するかしないかの選択ができます。
  • 任意の荷重が設定できます。
  • 「蓋付水路型」の場合、蓋自重等を考慮できます。(試行くさび法は対応しておりません)

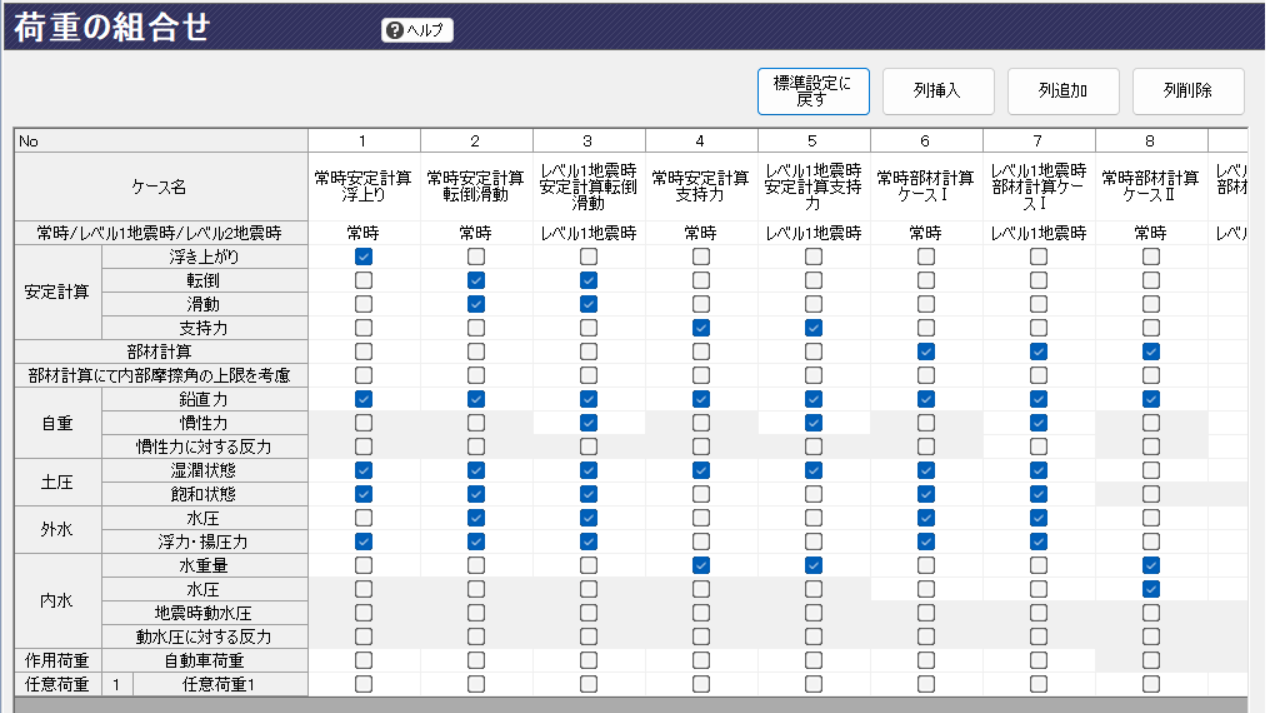

  • 荷重の組み合わせは、任意に設定できます。

土圧

  • 土圧の計算方法は、「クーロン土圧」・「ランキン土圧」・「試行くさび法」・「任意土圧」より選択できます。
  • 壁面傾斜角を安定計算・部材計算で考慮するかしないか選択できます。

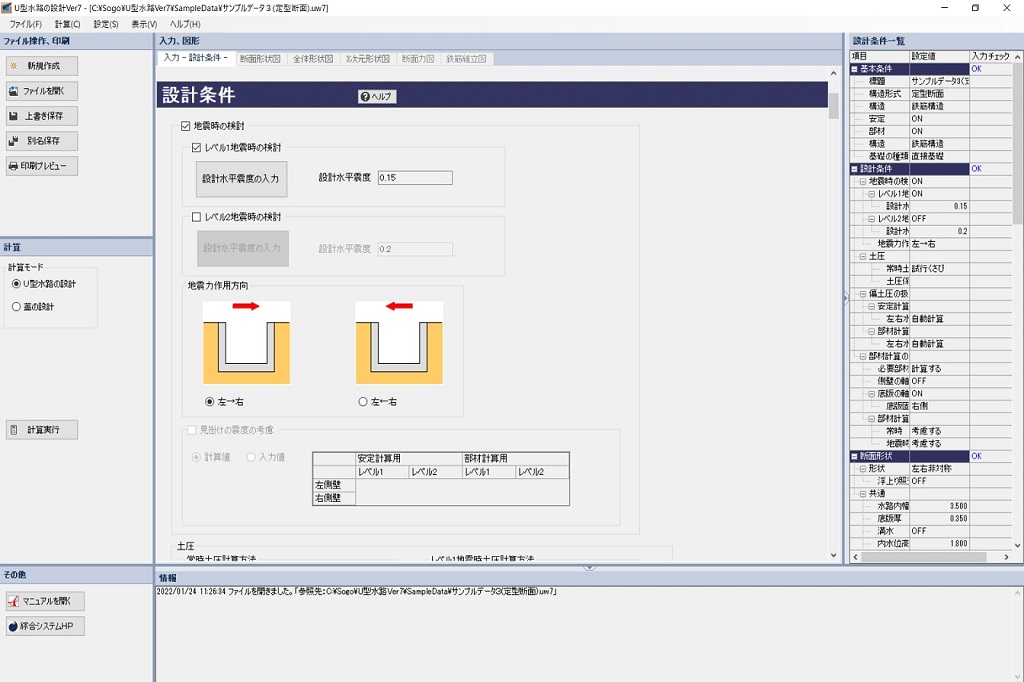

地震時

  • 常時・地震時(レベル1・レベル2)の検討ができます。

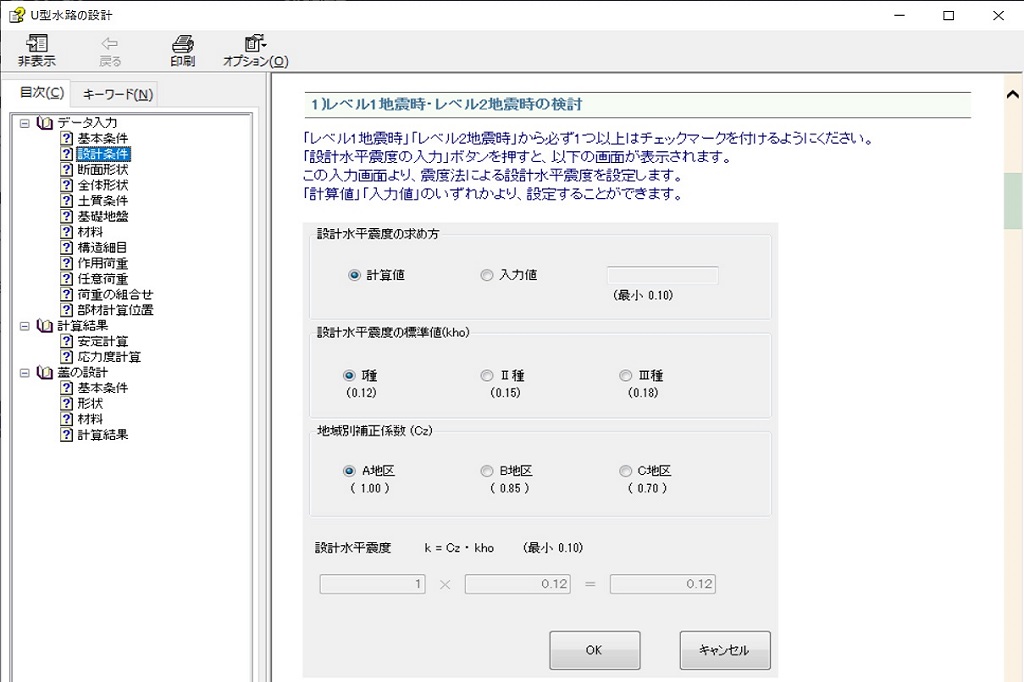

  • 設計水平震度を「計算値から」・「直接入力」より選択できます。
  • 見かけの震度を考慮することができます。

安定計算

  • 浮上・転倒・活動・支持に対する検討ができます。
  • 浮上検討で安全率が確保されない場合は、フーチングの必要長さが自動算定できます。

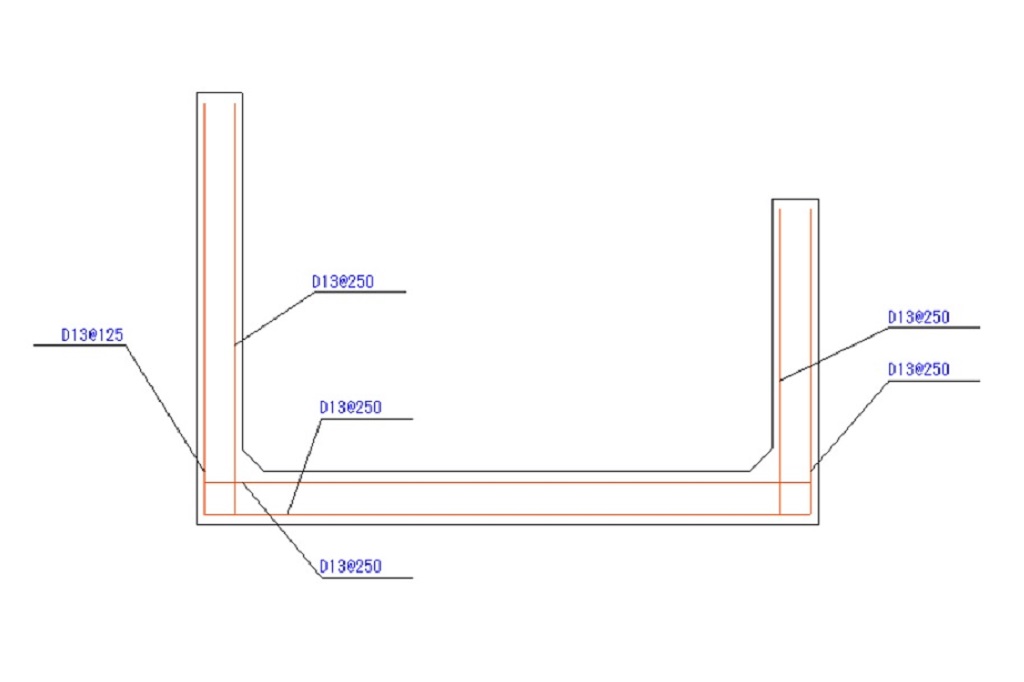

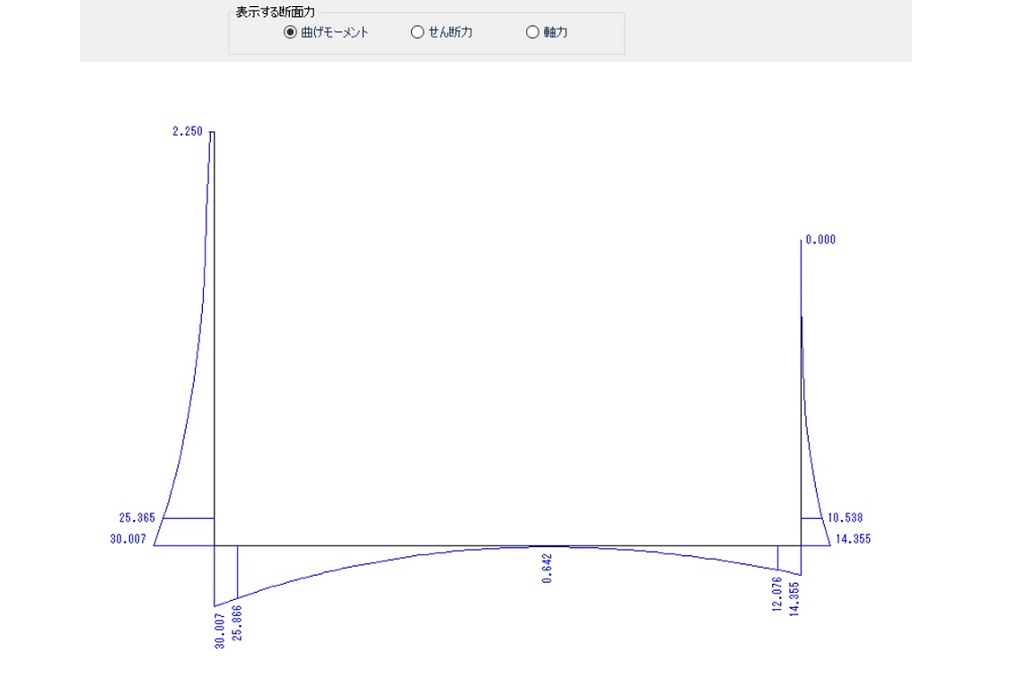

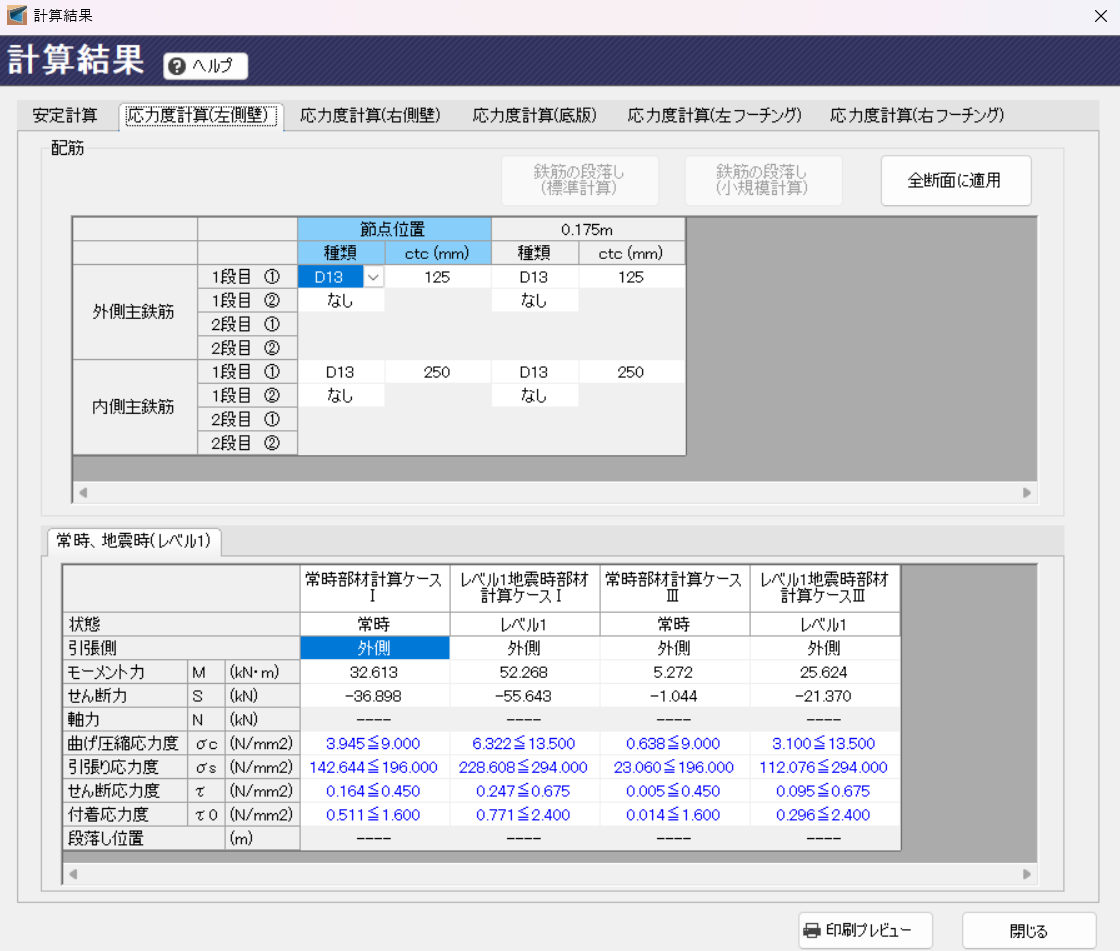

応力度計算

  • 鉄筋コンクリートまたは無筋コンクリートで断面検討ができます。
  • シングル配筋・ダブル配筋の選択ができます。
  • 単鉄筋・複鉄筋での応力度計算ができます。
  • 必要部材厚の計算ができます。
  • 側壁の鉄筋の段落し位置(標準・小規模)の計算ができます。
  • 計算断面は、10断面まで一度に保存できます。
  • 底版では、Mmax位置を自動で算出します。
  • 軸力を考慮した計算ができます。

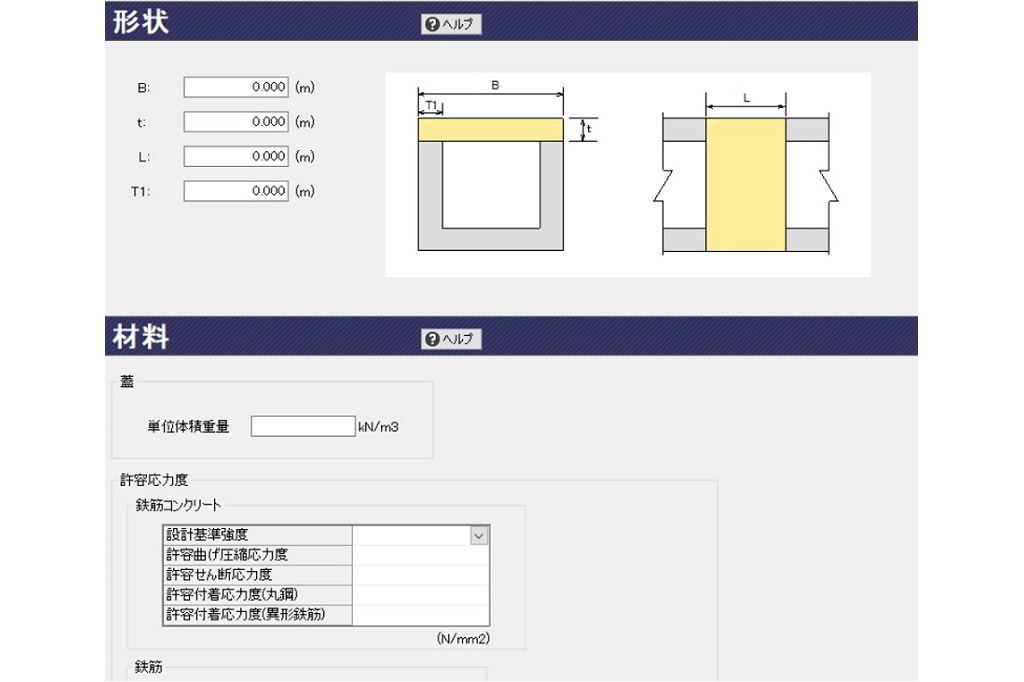

蓋の設計

  • 「単純はりによる計算」・「2方向スラブ」より選択できます。
  • 作用荷重は、「群集荷重」・「自動車荷重」・「雪荷重」を考慮できます。

価格

U型水路の設計 Ver.7

新規購入費
(初年度サブスクリプション費用含む)
165,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) 年単位でのご契約
サブスクリプション制度とは

※エクシードシリーズのサブスクリプションはお得な「区分割引制度」が利用可能です。制度詳細はこちら

農林セット

まとめてご購入いただいた場合セット価格にて提供できます。

農林セット

385,000円(税込)

『U型水路の設計』【165,000円(税込)】

落差工の設計[水クッション機能版]』 【132,000円(税込)】

ブロック積擁壁の設計』 【165,000円(税込)】

堤体の安定計算』 【198,000円(税込)】
