斜面対策工オプション

斜面対策工オプション Ver.3

安全率を満たさない斜面の各種対策を検討できます。(斜面の安定計算のオプション商品)

価格: 77,000円(税込)

システム概要

本システムは、「斜面の安定計算」のオプション製品として、「切土補強土工」「グランドアンカー抑止工」「ジオテキスタイル」「サンドコンパクションパイル」「押え盛土工」「のり枠工」「抑止杭」の各斜面対策工の設計を行います。
補助機能として各対策工の結果を用いた対策工比較一覧表の作成ができます。

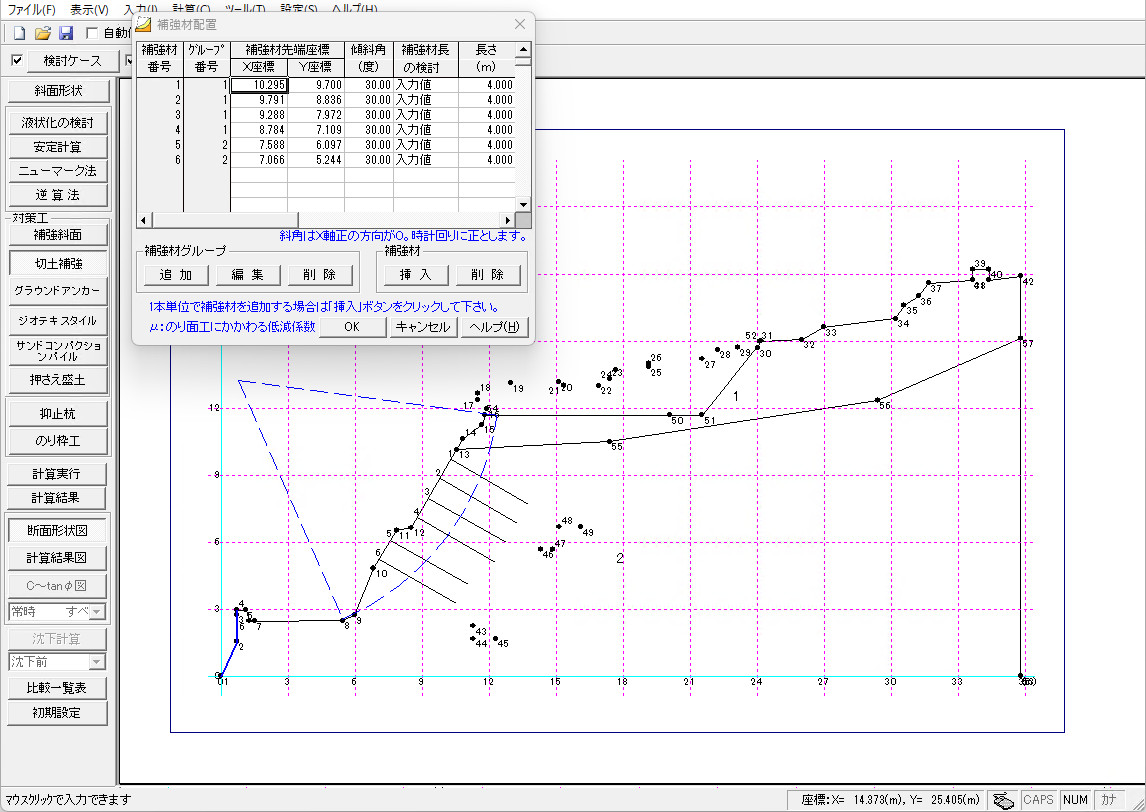

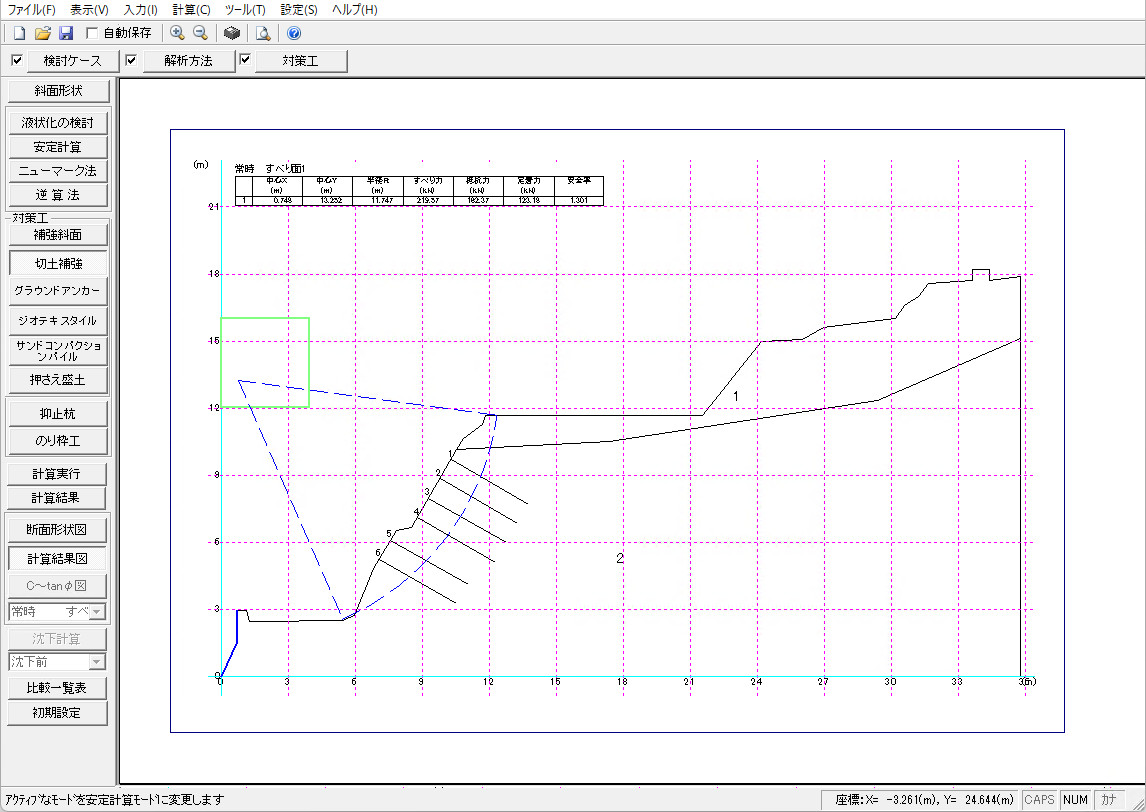

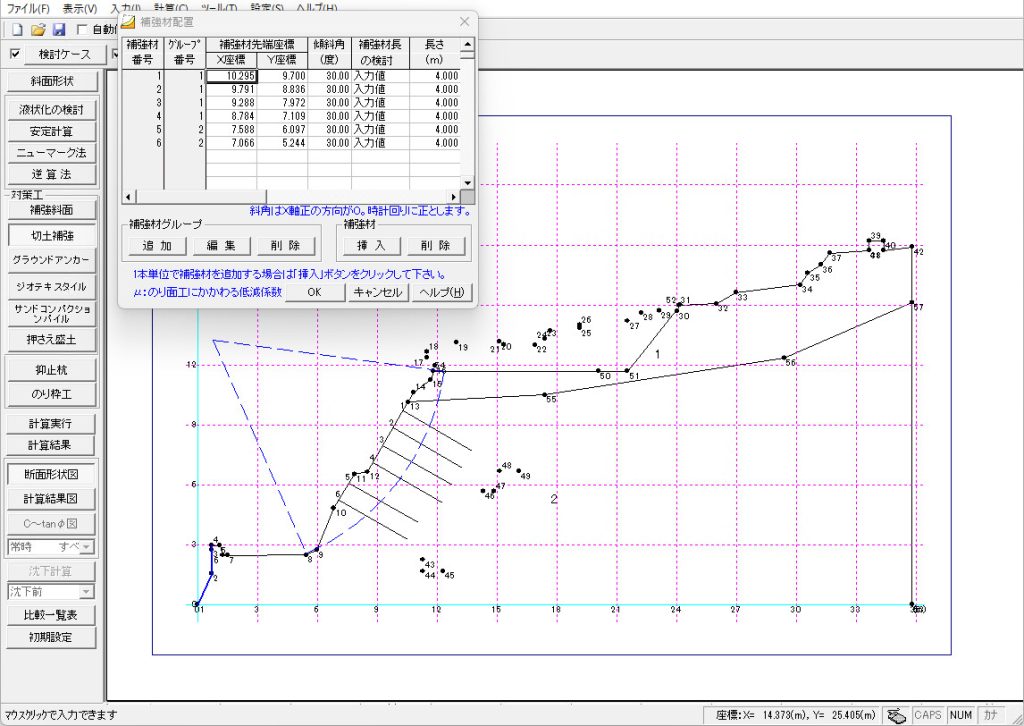

切土補強 補強材配置
切土補強 補強材配置

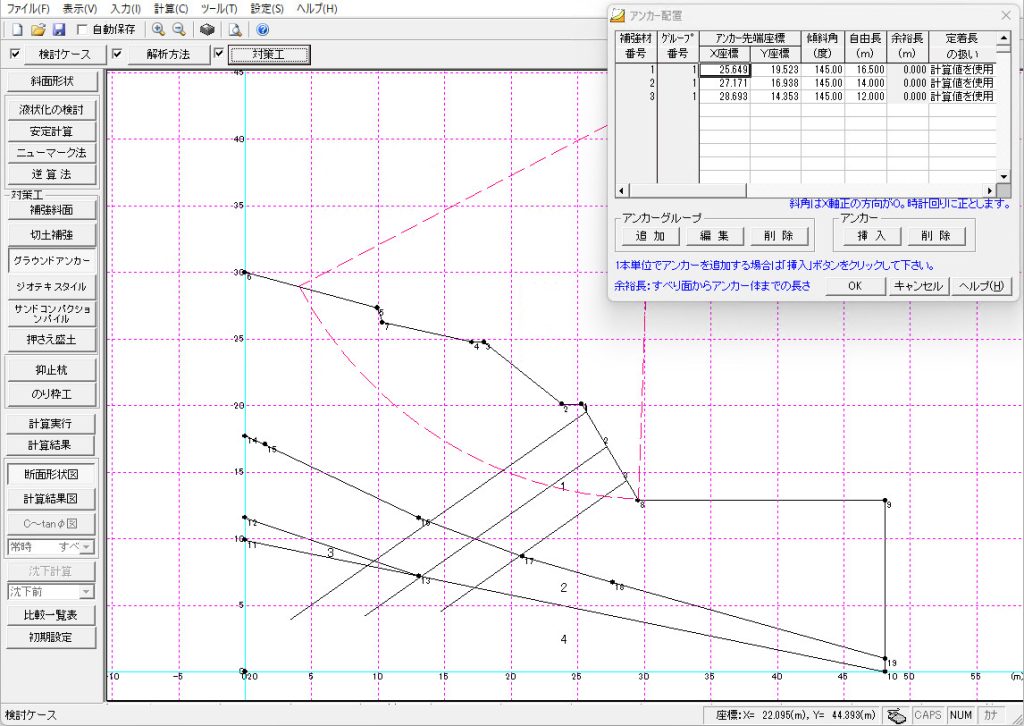

グラウンドアンカー アンカー配置
グラウンドアンカー アンカー配置

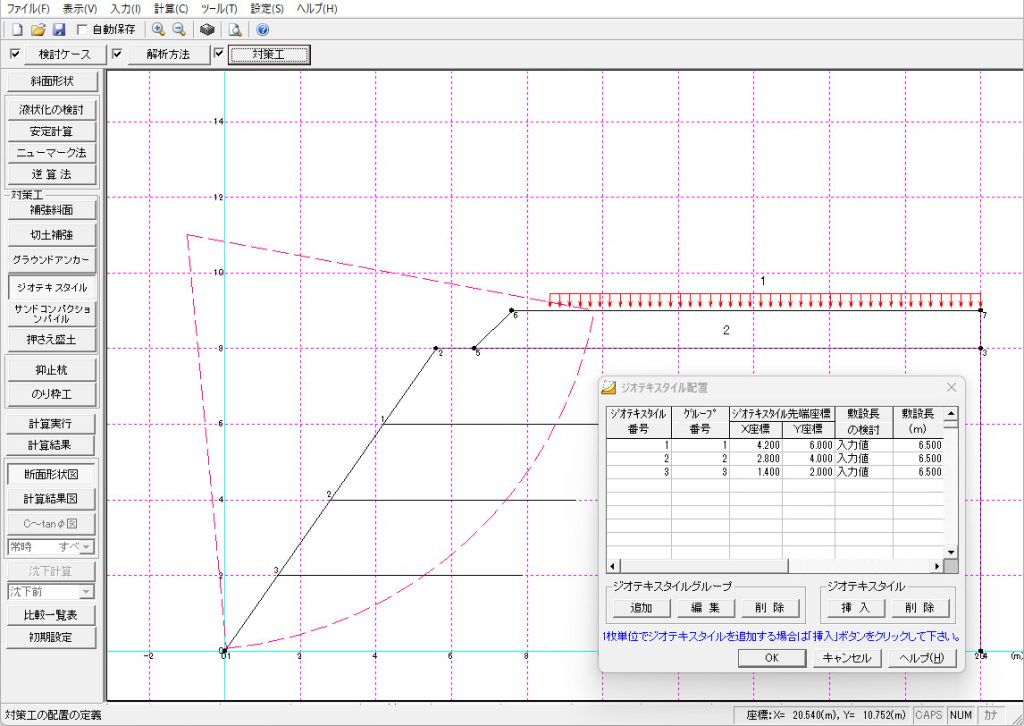

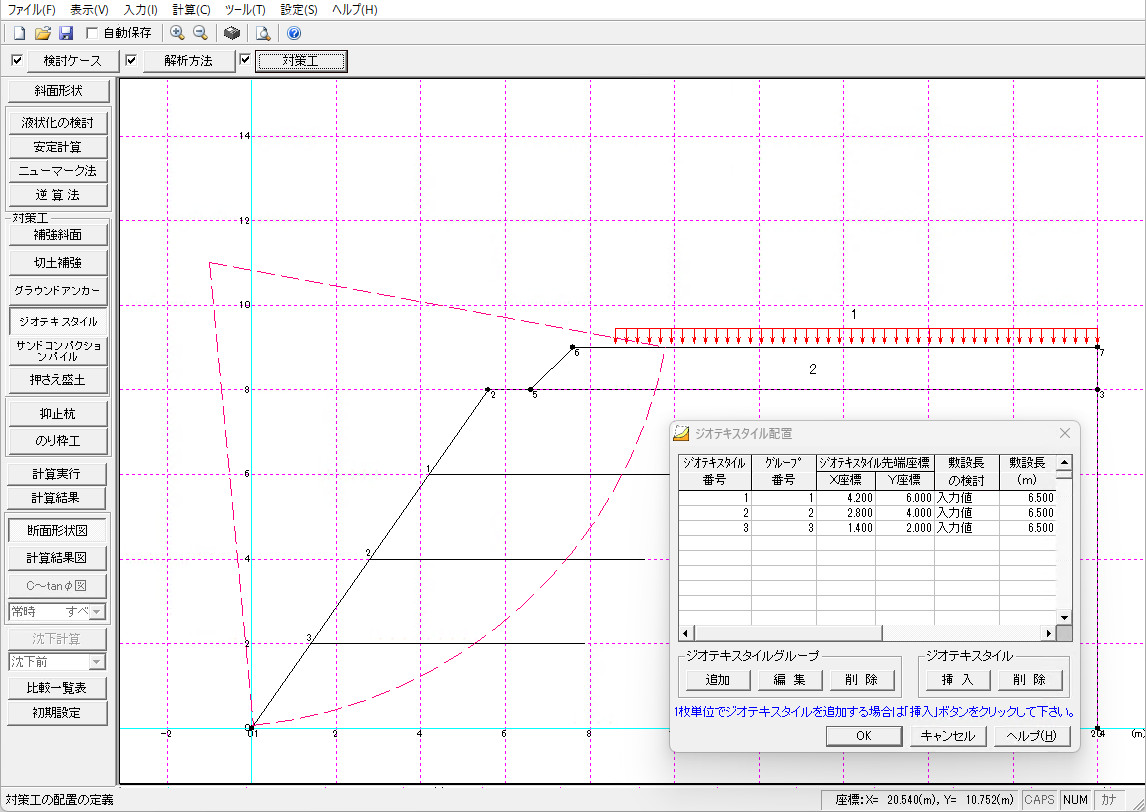

ジオテキスタイル ジオテキスタイル配置
ジオテキスタイル ジオテキスタイル配置

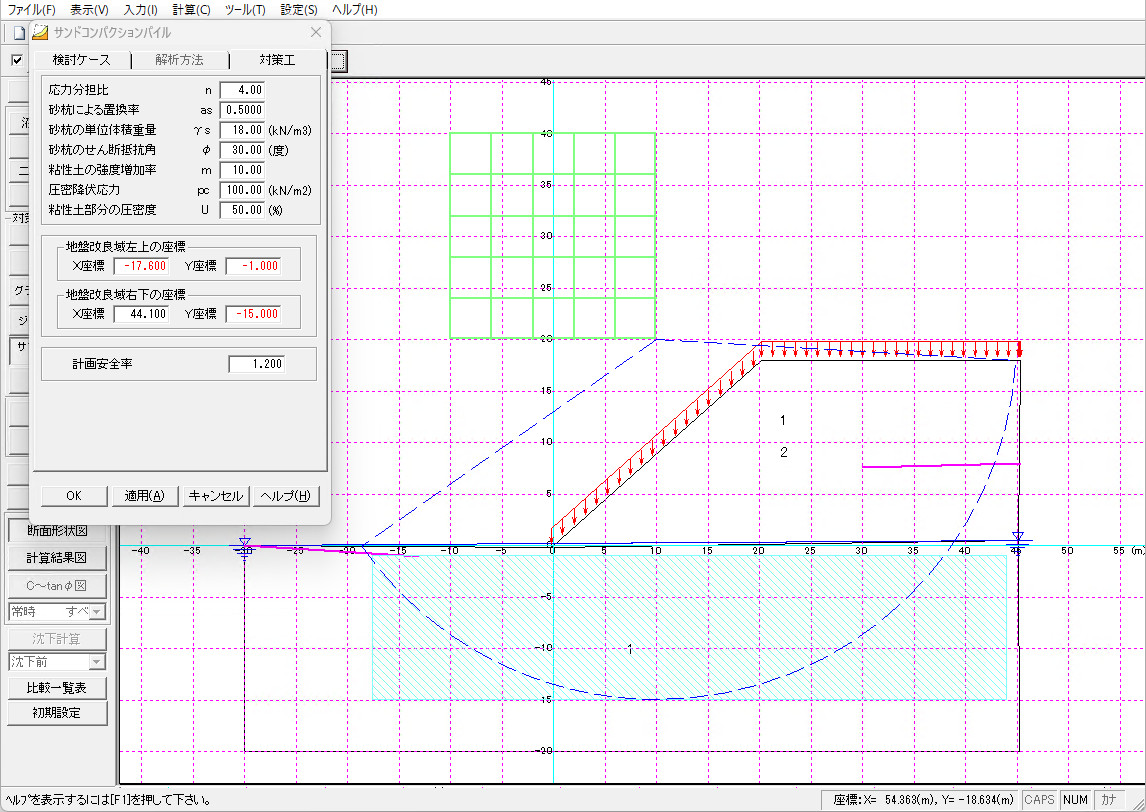

サンドコンパクションパイル 対策工入力
サンドコンパクションパイル 対策工入力

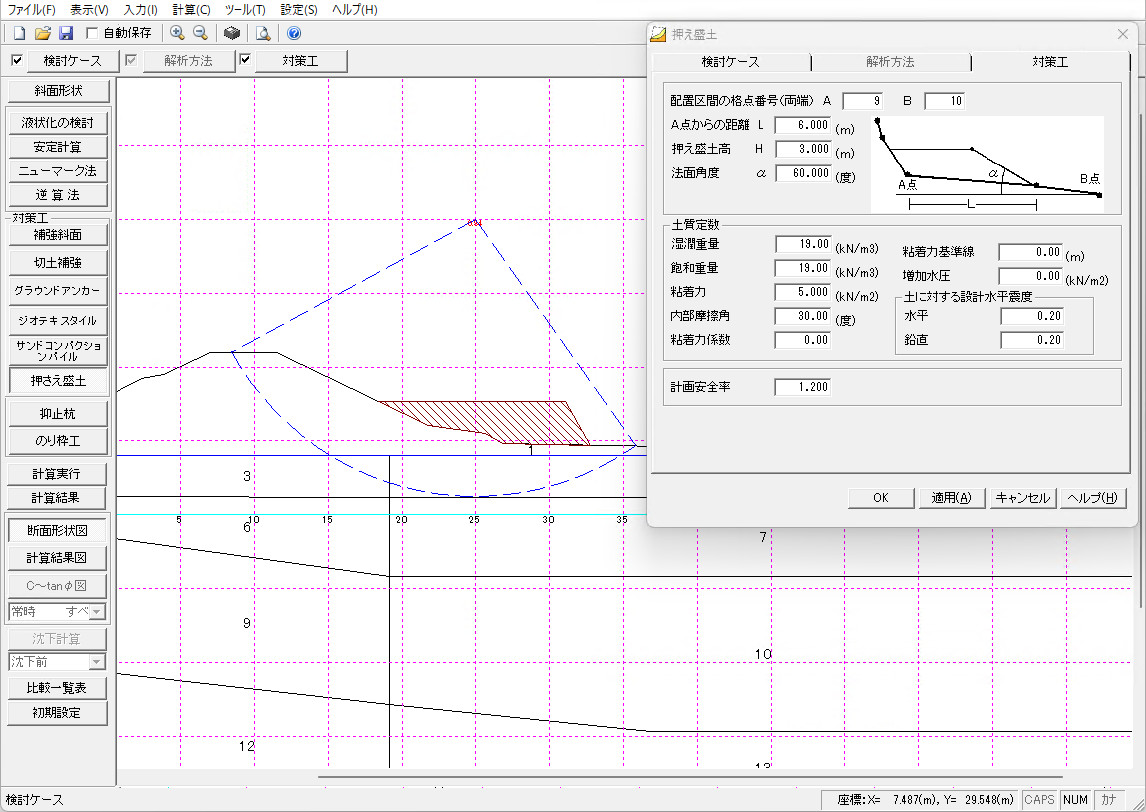

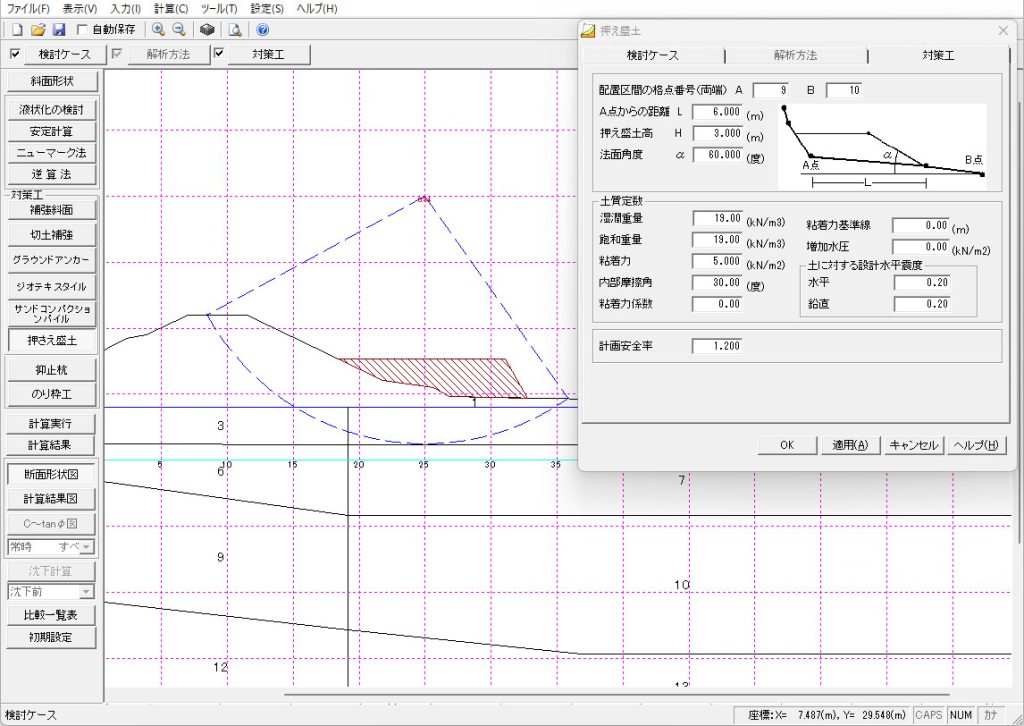

押さえ盛土工 盛土入力
押さえ盛土工 盛土入力

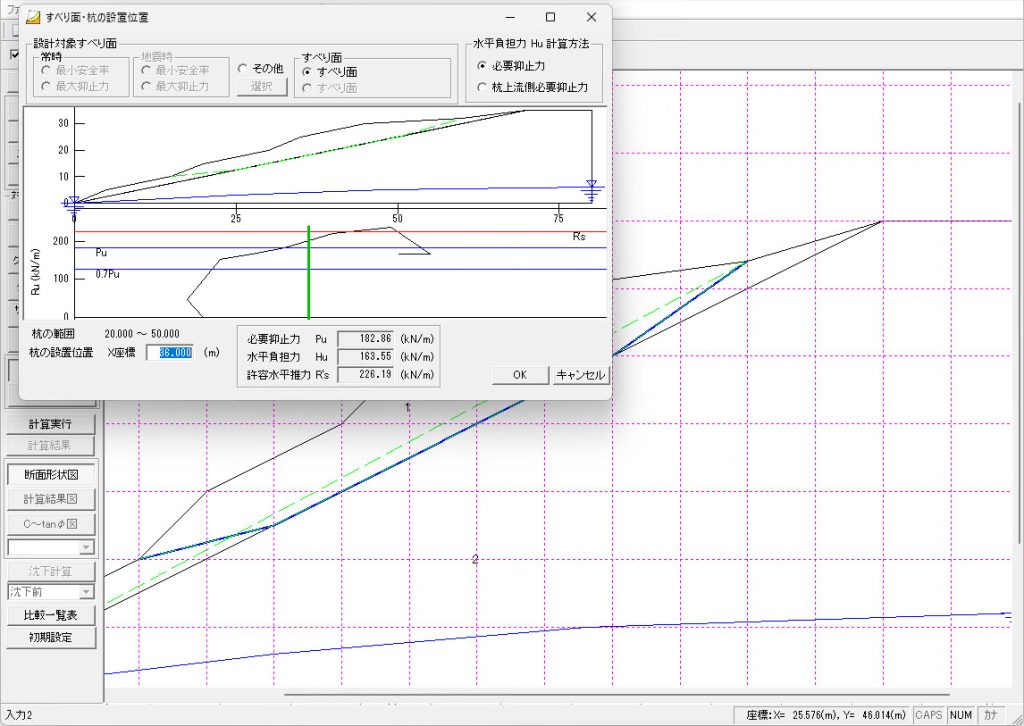

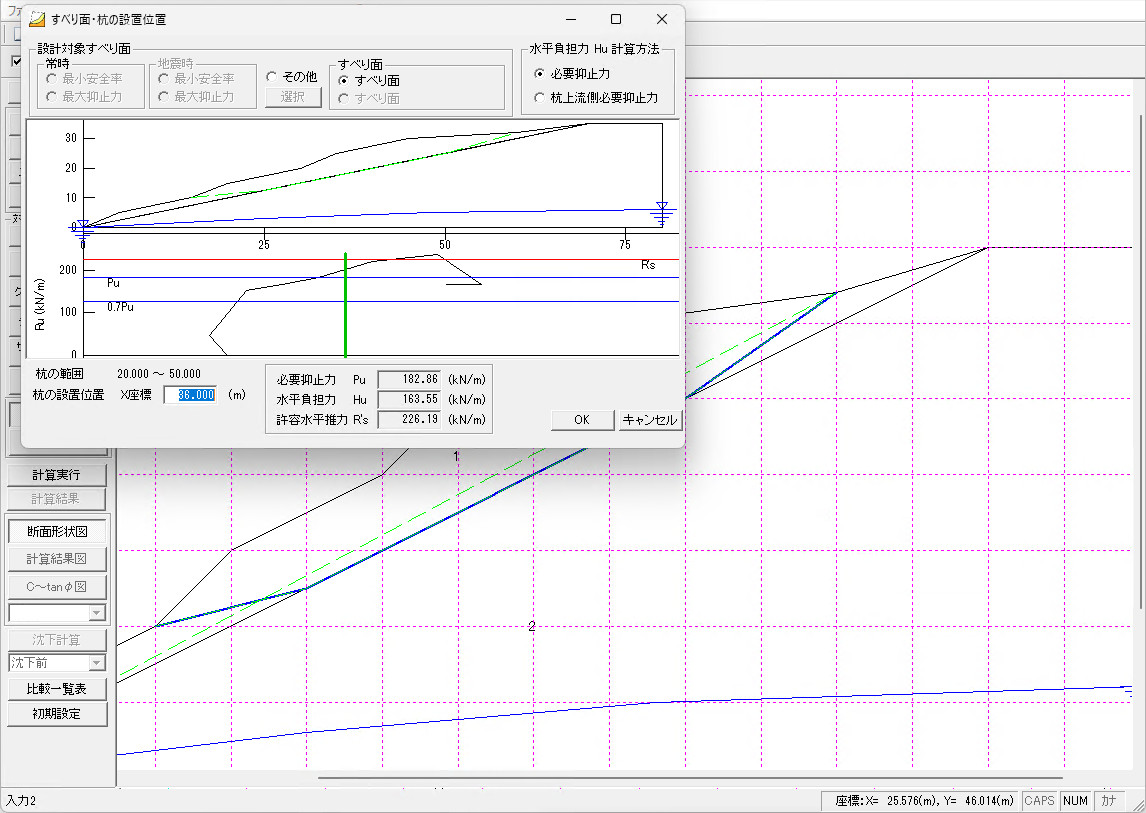

抑止杭 杭配置
抑止杭 杭配置

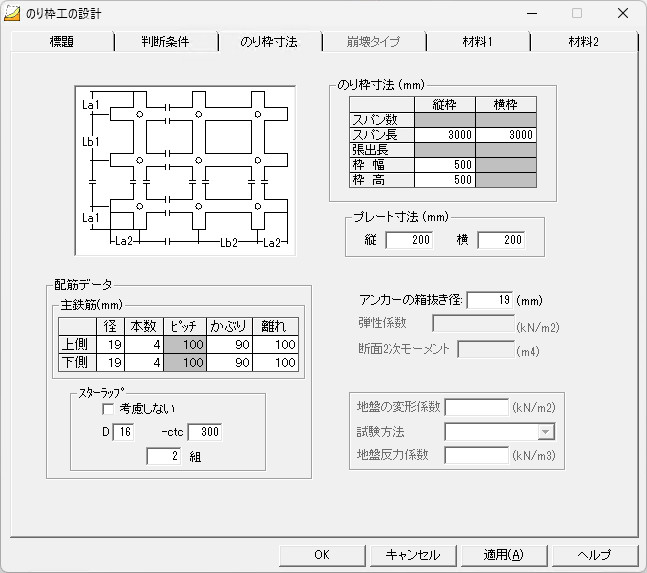

のり枠工 のり枠寸法
のり枠工 のり枠寸法

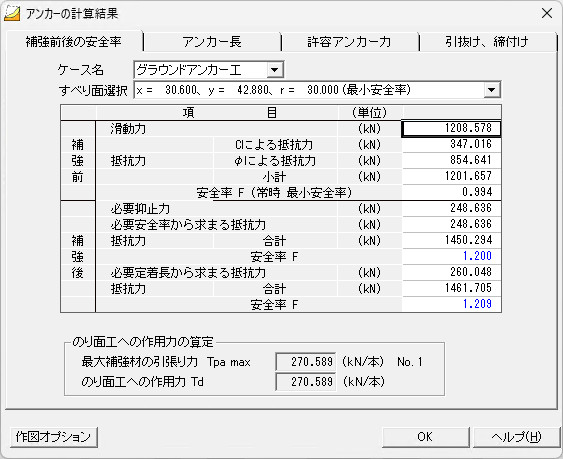

グラウンドアンカー 計算結果
グラウンドアンカー 計算結果

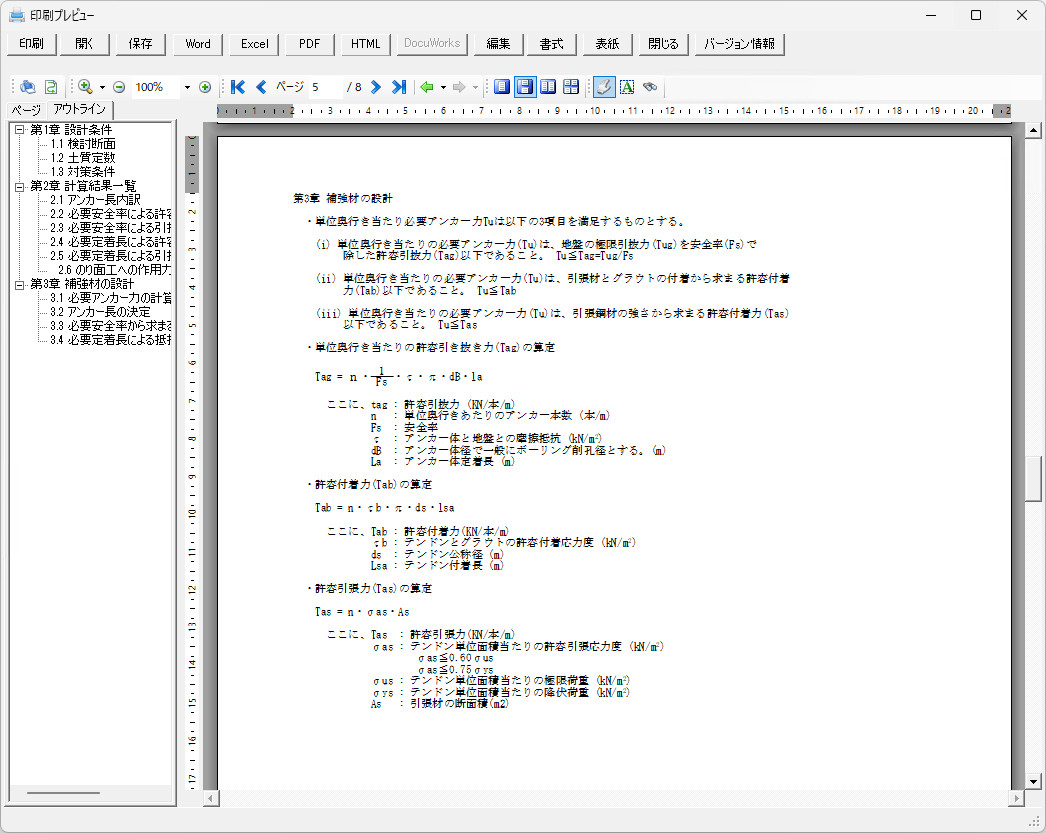

グラウンドアンカー 印刷プレビュー
グラウンドアンカー 印刷プレビュー

適用基準・参考文献

適用基準

  • 道路土工 切土工・斜面安定工指針   平成21年6月 (日本道路協会)
  • 切土補強土工法設計・施工要領   平成19年1月 (日本道路公団)
  • 道路土工軟弱地盤対策工指針   平成24年7月 (日本道路協会)
  • グランドアンカー設計・施工基準 同解説  平成24年5月 (地盤工学会)
  • ジオテキスタイルを用いた補強土の安定計算   平成25年12月 (土木研究センター)
  • 地すべり鋼管杭設計要領   平成20年5月 (地すべり対策技術協会)
  • のり枠工の設計・施工指針   平成25年10月 (全国特定法面保護協会)
  • フリーフレーム工法設計・施工の手引き   平成20年4月 (フリーフレーム協会)

機能および制限

斜面の安定計算』のオプションソフトになりますので、「斜面対策工」単体でのご利用はできません。
「斜面対策工」をご利用いただく場合は、『斜面の安定計算』が必要となります。

対応工法

  • 切土補強土工法
  • グランドアンカー抑止工
  • ジオテキスタイル
  • サンドコンパクションパイル
  • 押え盛土
  • 抑止杭
  • のり枠工

切土補強土工法

  • 「日本道路公団」・「工切土工・斜面安定工指針」の計算式より選択できます。
  • 補強部材は自動計算で決定することができます。
  • 補強材のデータ管理を行います。

グランドアンカー抑止工

  • 「工切土工・斜面安定工指針」に準じます。
  • アンカー定着長は自動決定することができます。
  • 「必要定着長」から安全率を照査することができます。
  • 補強材のデータ管理を行います。

ジオテキスタイル

  • 「法面勾配1:1.0より緩い場合」と「1:1.0以上の急勾配の場合」より計算式を選択できます。
  • ジオテキスタイルの敷設長は、自動決定することができます。

サンドコンパクションパイル

  • 地盤改良域を左上、右下のX座標、Y座標で指定して計算を行います。

押え盛土

  • 補強前の断面に押え盛土高、法面角度、盛土の土質定数、設計水平震度を設定して計算を行います。

抑止杭

  • 「せん断杭」、「抑え杭」、「くさび杭」から選択することができます。
  • 「補強杭」には対応していません。

のり枠工

  • 「抑止工」・「抑制工」から選択ができます。
  • 「抑止工」は、鉄筋挿入、グランドアンカー併用タイプののり枠断面の検討ができます。
  • 「抑制工」は、表層崩壊(のり肩崩壊、のり中間崩壊)に対するのり枠断面の検討を行います。
  • 断面計算は「許容応力度法」・「使用限界状態設計法」・「終局限界状態設計法」の計算を行います。(「抑制工」の場合は、「使用限界状態設計法」は計算できません)
  • 「設計引張力」は「切土補強土工」、「グランドアンカー抑止工」で計算した設計引張荷重(Tdの最大値)を連動することができます。
  • 補強材のデータ管理を行います。

出力

  • 斜面対策工の比較検討結果は一覧表示・印刷ができます。
  • 比較表一覧表は、ExceLで自動作成します。
  • 計算結果図をDXF形式で出力します。

価格

斜面対策工オプション Ver.3

新規購入費
(初年度サブスクリプション費用含む)
77,000円(税込)
サブスクリプション費用(2年目以降) 27,500円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 38,500円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

災害対策セット(土工)

まとめてご購入いただいた場合、セット価格にてご提供できます。

災害対策セット(土工)

330,000円(税込)

斜面の安定計算 』【198,000円(税込)】

『斜面対策工オプション 』 【77,000円 (税込) 】

落石防護擁壁の設計』 【66,000円 (税込) 】

落石防護網・柵の設計』 【132,000円 (税込) 】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
