MY-FRAME 平面骨組解析

MY-FRAME 平面骨組解析 Ver.4

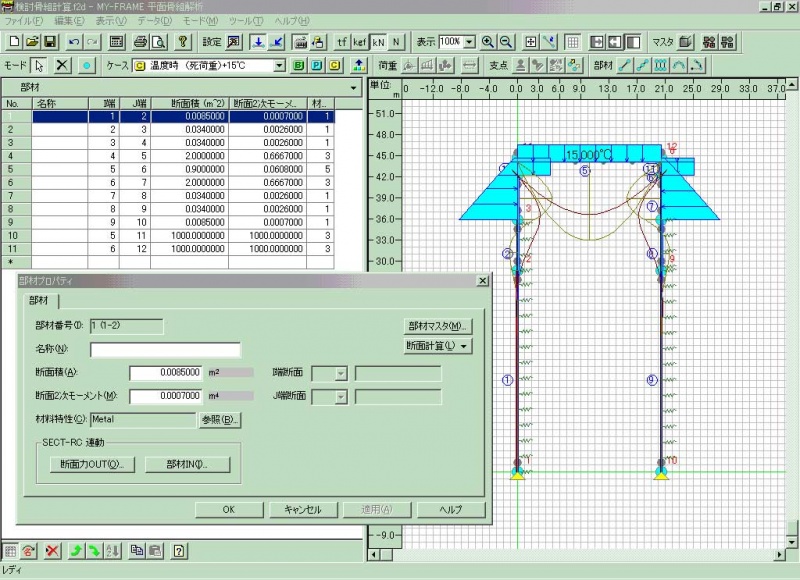

CAD感覚で、FRAME構造や荷重状況・結果の変位・曲げモーメント・せん断力を画面上で確認できる解析ソフトです。

価格:275,000円(税込)

システム概要

MY-FRAME 平面骨組解析は、任意平面骨組構造物に面内荷重および面外荷重が作用する場合の構造解析を行います。変位変形法により解析を行い、作用荷重・支点条件・組み合わせ荷重などを柔軟に設定することができます。変位・曲げモーメント・せん断力などの解析結果は、画面上でも確認できます。

MY-FRAME 平面骨組解析_全体画面
全体画面

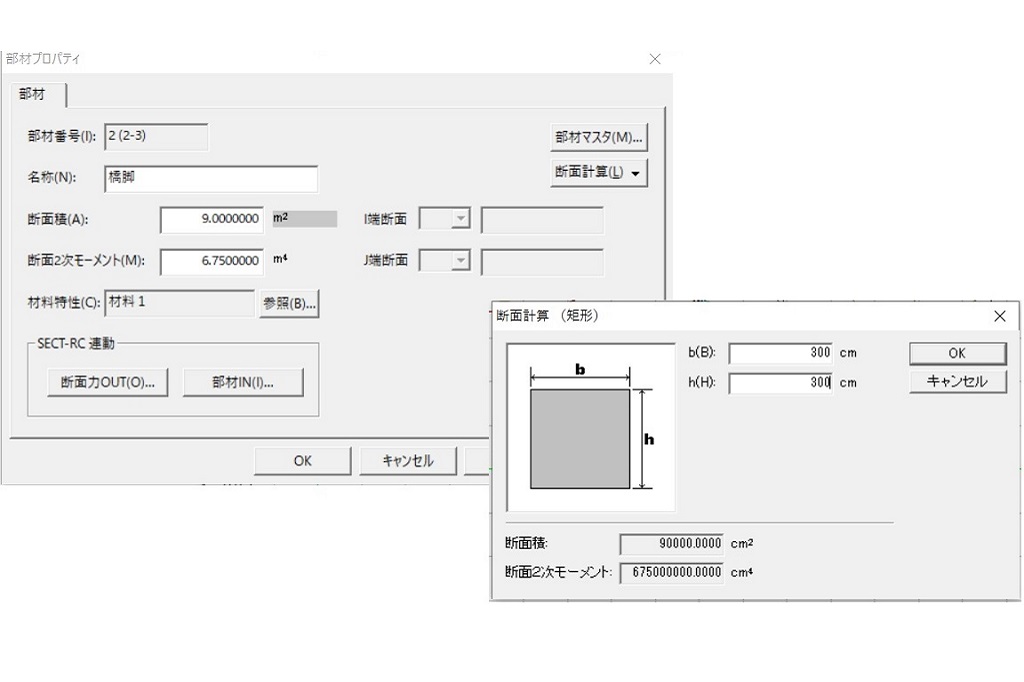

MY-FRAME 平面骨組解析_入力 部材データ
入力 部材データ

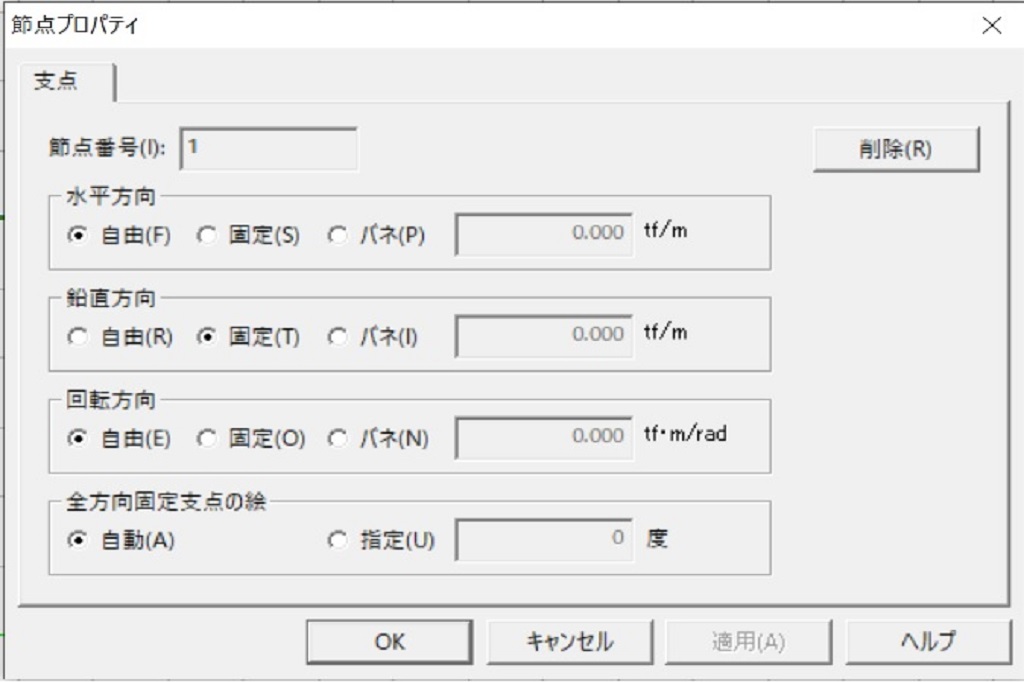

MY-FRAME 平面骨組解析_入力 支点条件
入力 支点条件
MY-FRAME 平面骨組解析_入力 骨組と荷重
入力 骨組と荷重

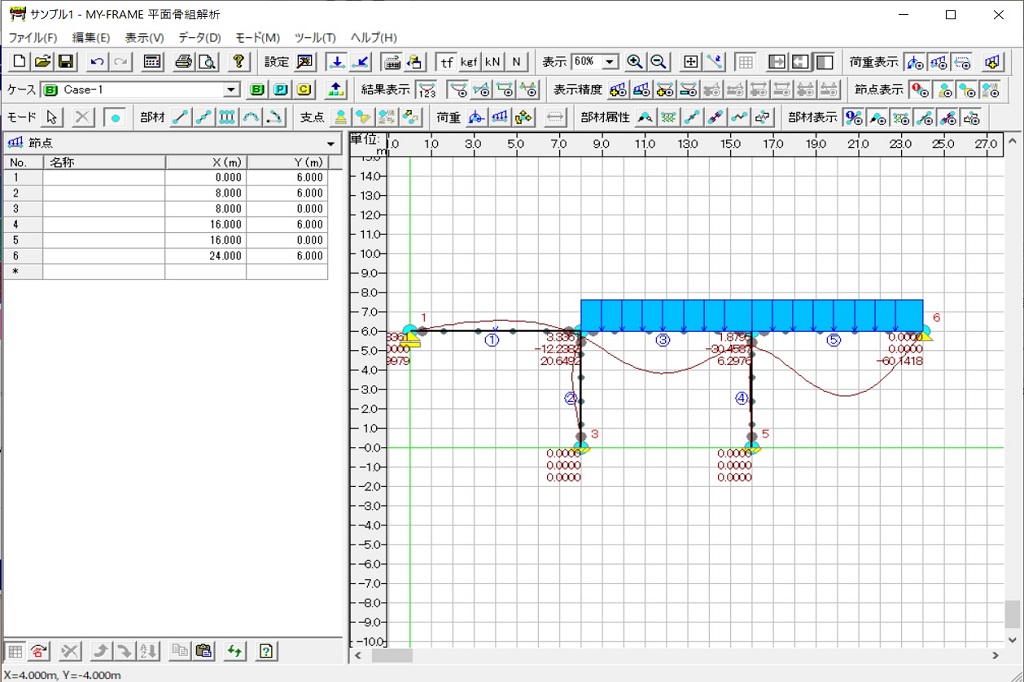

MY-FRAME 平面骨組解析_結果 変位図
結果 変位図
MY-FRAME 平面骨組解析_結果 せん断力図
結果 せん断力図

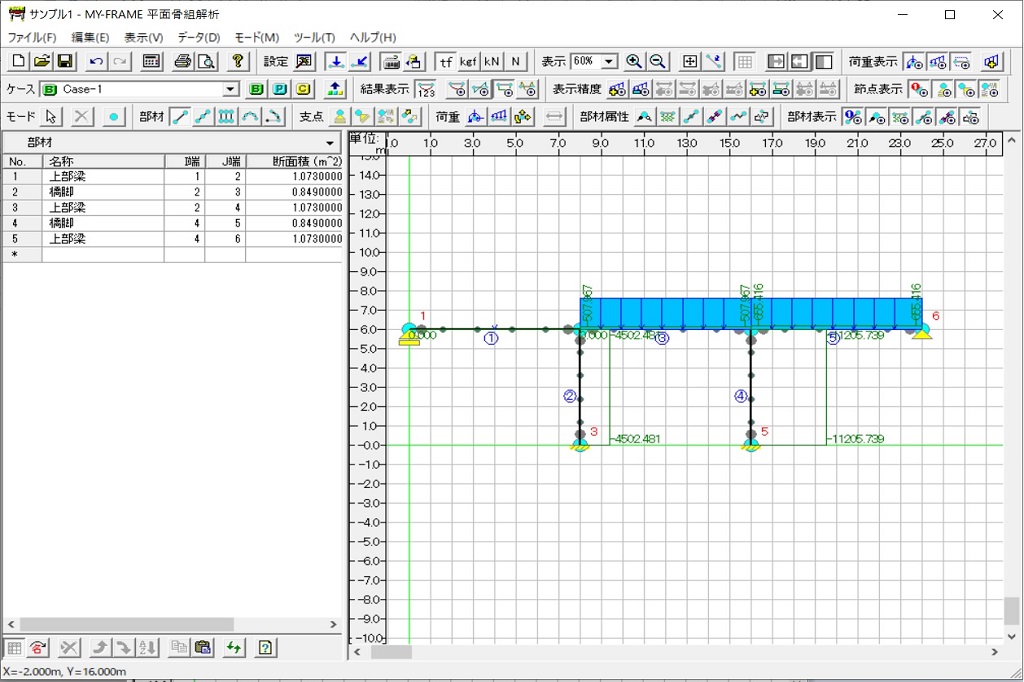

MY-FRAME 平面骨組解析_結果 軸力図
結果 軸力図

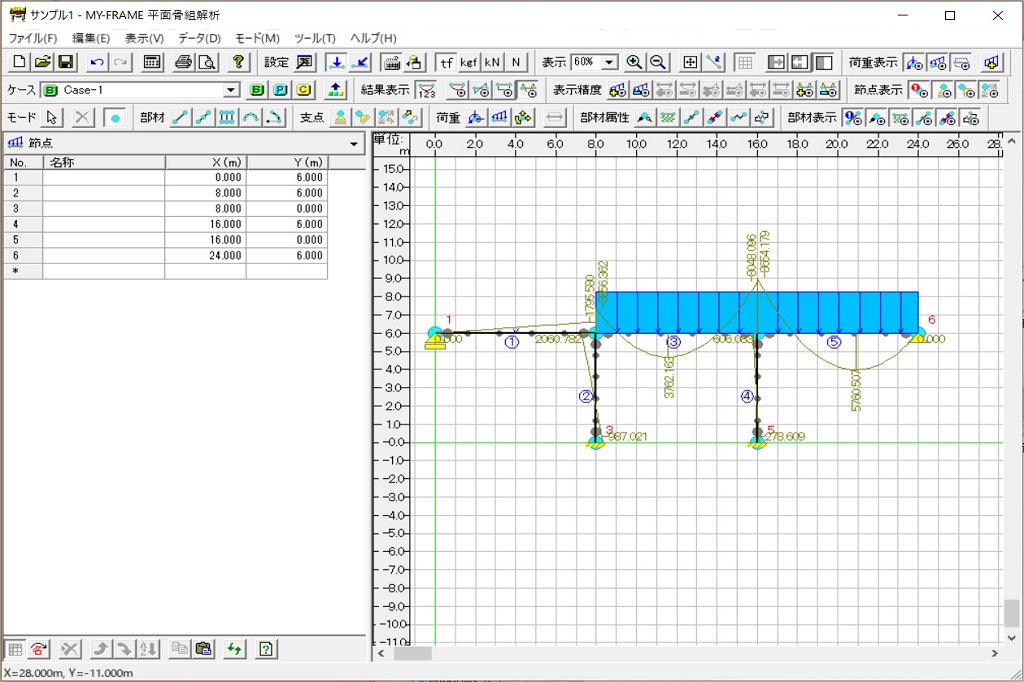

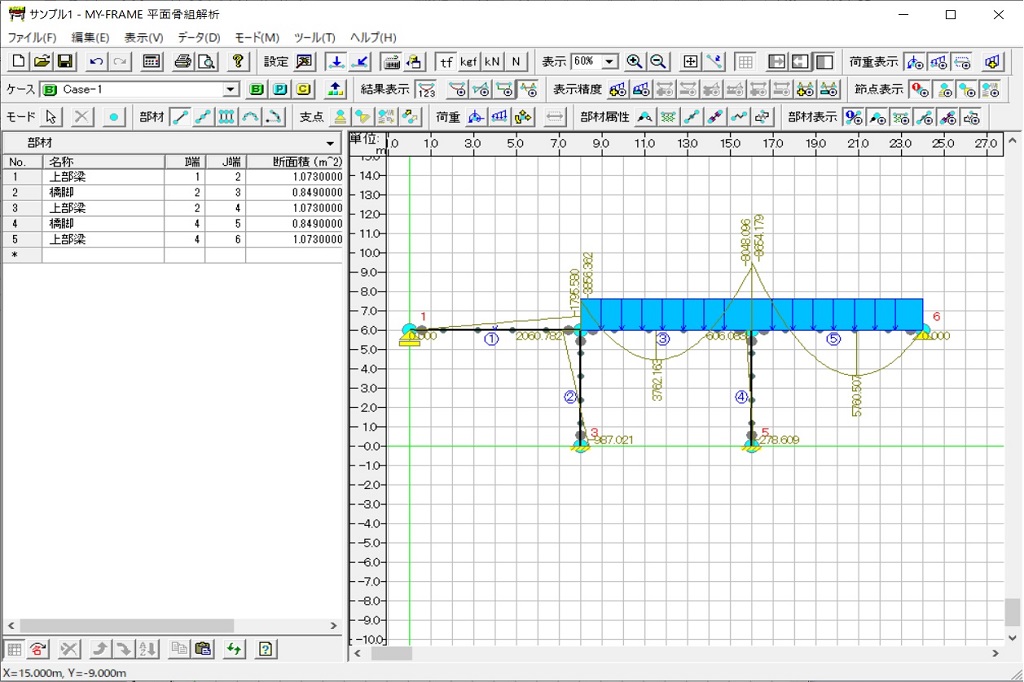

MY-FRAME 平面骨組解析_結果 モーメント図
結果 モーメント図

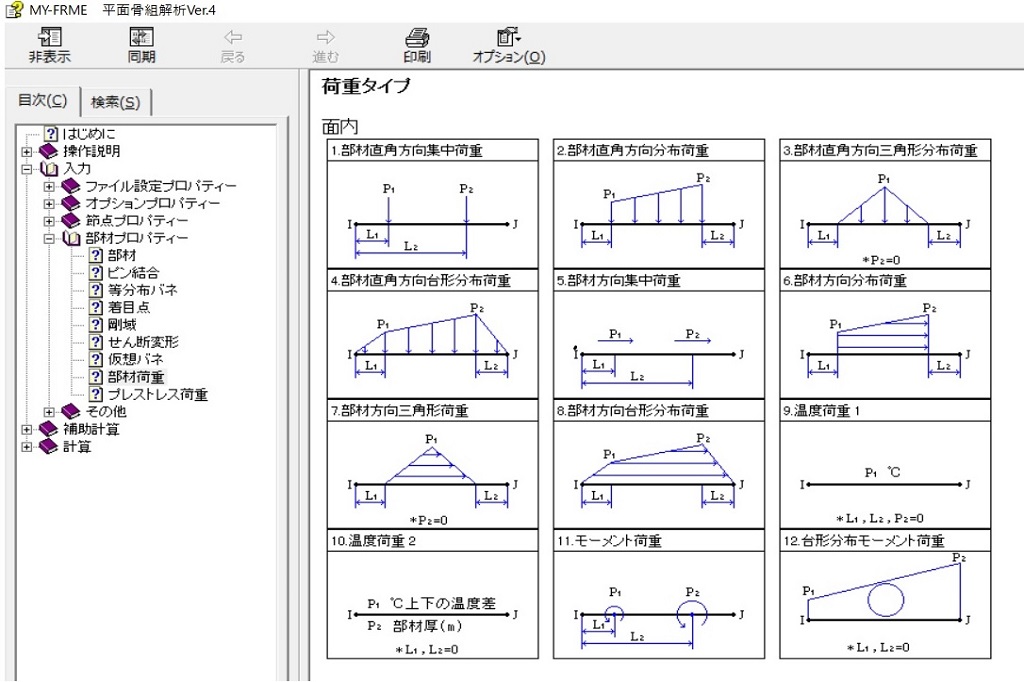

MY-FRAME 平面骨組解析_ヘルプ画面
ヘルプ画面

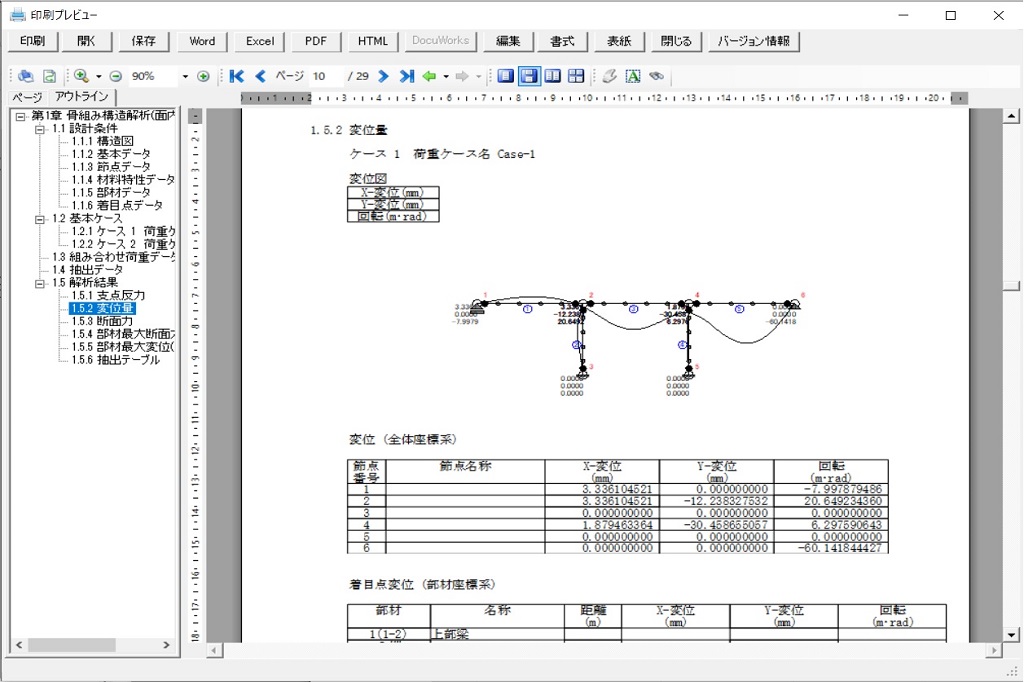

MY-FRAME 平面骨組解析_印刷プレビュー
印刷プレビュー

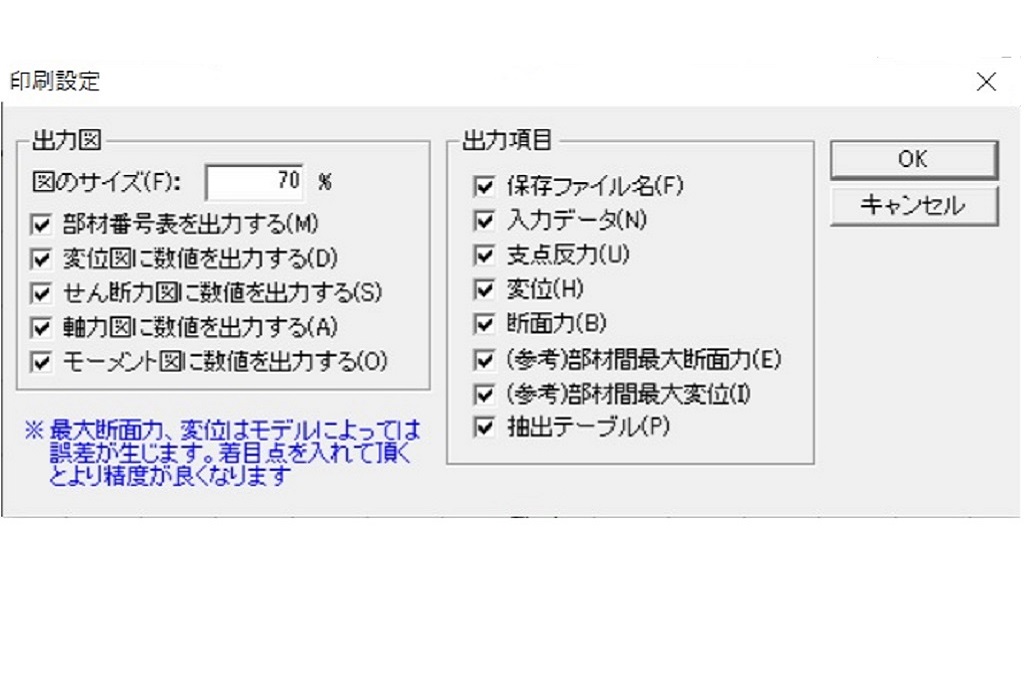

MY-FRAME 平面骨組解析_印刷設定
印刷設定

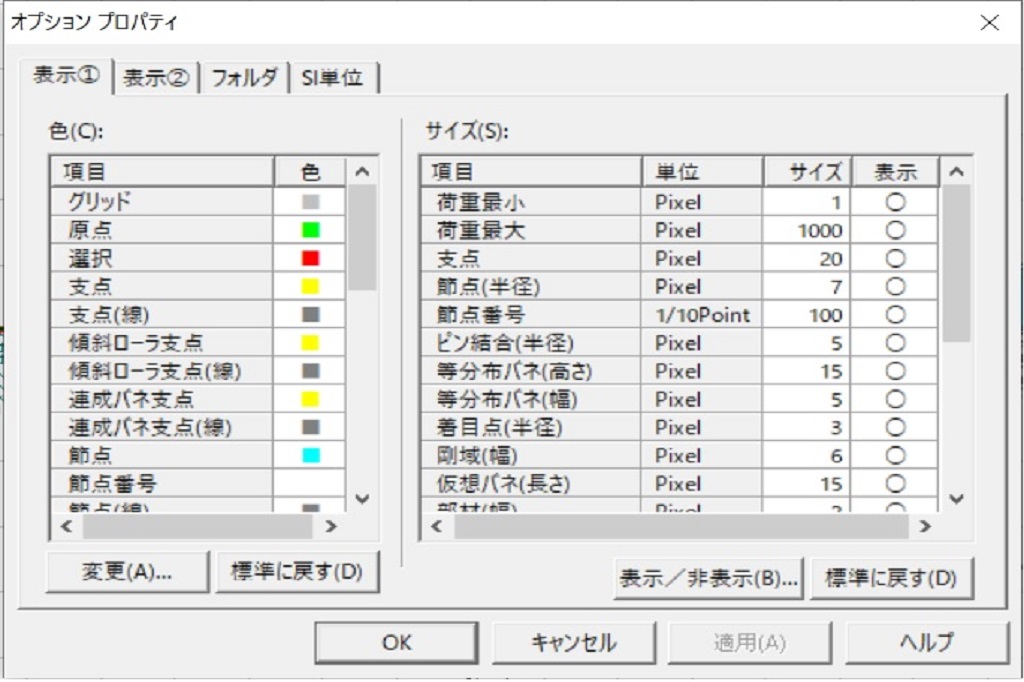

MY-FRAME 平面骨組解析_設定画面
設定画面

機能および制限

荷重

荷重タイプは、面内荷重、面外荷重それぞれについて次のとおりです。

面内荷重 荷重タイプ

  • 部材直角方向集中荷重
  • 部材直角方向分布荷重
  • 部材直角方向三角形分布荷重
  • 部材直角方向台形分布荷重
  • 部材方向集中荷重
  • 部材方向分布荷重
  • 部材方向三角形荷重
  • 部材方向台形分布荷重
  • 温度荷重1
  • 温度荷重2
  • モーメント荷重
  • 台形分布荷重
  • 支点の強制移動
  • プレストレス荷重

面外荷重 荷重タイプ

  • 部材直角方向集中荷重
  • 部材直角方向分布荷重
  • 部材直角方向三角形分布荷重
  • 部材直角方向台形分布荷重
  • モーメント荷重
  • 台形分布モーメント荷重
  • ねじりモーメント荷重
  • 台形分布ねじりモーメント荷重
  • 支点の強制終了

部材

次の部材を使用でき変断面(平均断面)にも対応しております。また、単位重量を入力する事で自重計算を行い、荷重データを自動作成します。

  • 一般部材
  • 剛域部材
  • 仮想バネ部材
  • 軸直角方向バネ部材
  • 軸方向バネ部材
  • せん断変形部材

支点

扱える支点条件は次の通りです。

  • 固定支点
  • ローラー支点
  • 連成バネ支点
  • ピン支点
  • バネ支点
  • 傾斜ローラー支点

制限条件

  • 節点数・・・・・・4,000点
  • 部材数・・・・・・8,000点(着目点を設定すると200部材)
  • 着目点・・・・・・40点(1部材に対して)
  • 荷重ケース・・・・999荷重(基本+組合せ+プレストレス荷重を合わせて)
  • 支点数・・・・・・2,700点

補助機能(断面定数計算)

鉄筋コンクリート部材の断面積・断面2次モーメントを算出する自動計算補助機能は、下記の断面形状に対応しています。

  • 矩形断面
  • 中空矩形断面
  • 円形断面
  • 円環断面
  • T型断面

解析結果

  • 変位・せん断力・軸力・曲げモーメントを算出します。
  • 部材間の最大変位量を計算します。
  • 着目点を設ける事ができ変位・せん断力・軸力・曲げモーメントを算出します。

その他

  • CSV形式ファイルの読込みが可能です。
  • 杭基礎の補助計算機能で、支点に連成バネを与えることができます。
  • UNDO・REDO機能で入力を戻す事ができます。
  • 荷重ケースの追加・挿入を行え、荷重の組み合わせも設定できます。

価格

MY-FRAME 平面骨組解析 Ver.4

新規購入費
(初年度サブスクリプション費用含む)
275,000円(税込)
サブスクリプション費用(2年目以降) 55,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1か月間) 137,500円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

FRAMEセット

まとめてご購入いただいた場合、セット価格にてご提供できます。

FRAMEセット

330,000円(税込)

『MY-FRAME 平面骨組解析』【275,000円(税込)】

SECT-RC RC断面設計』【132,000円(税込)】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

他製品とのデータ連動

RC断面設計との【データ連動】ができます。

SECT-RC RC断面設計

RC断面 → FRAME断面定数・断面積、断面2次モーメント
FRAME → RC断面断面力・モーメントmax位置のM、S、N
・軸力Max位置のM、S、N
・着目点位置のM、S、N

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
