落石シミュレーション解析

落石シミュレーション解析 Ver.2

『吉田らの手法』『コロラド州の手法』『古賀らの手法』『トロント大学の手法』『右城らの手法』の解析により落石の挙動シミュレーションを行います。

価格:165,000円(税込)

システム概要

本システムは、5手法による解析により落石の挙動シミュレーションを行います。
各測点タイミングでの落石の位置、落下速度、運動状況等のシミュレーション結果を多角的な解析を行い、軌跡図・停止位置・停止速度・跳躍量・跳躍高・構造物衝突速度で視覚的に落石の落下運動を表します。

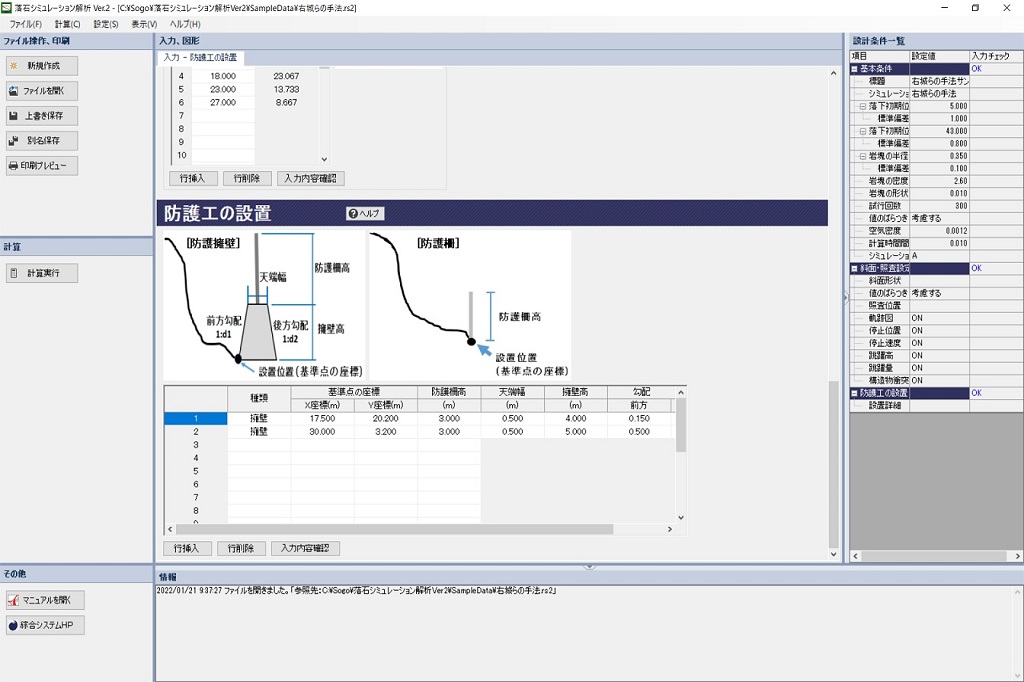

落石シミュレーション解析_全体画面
全体画面

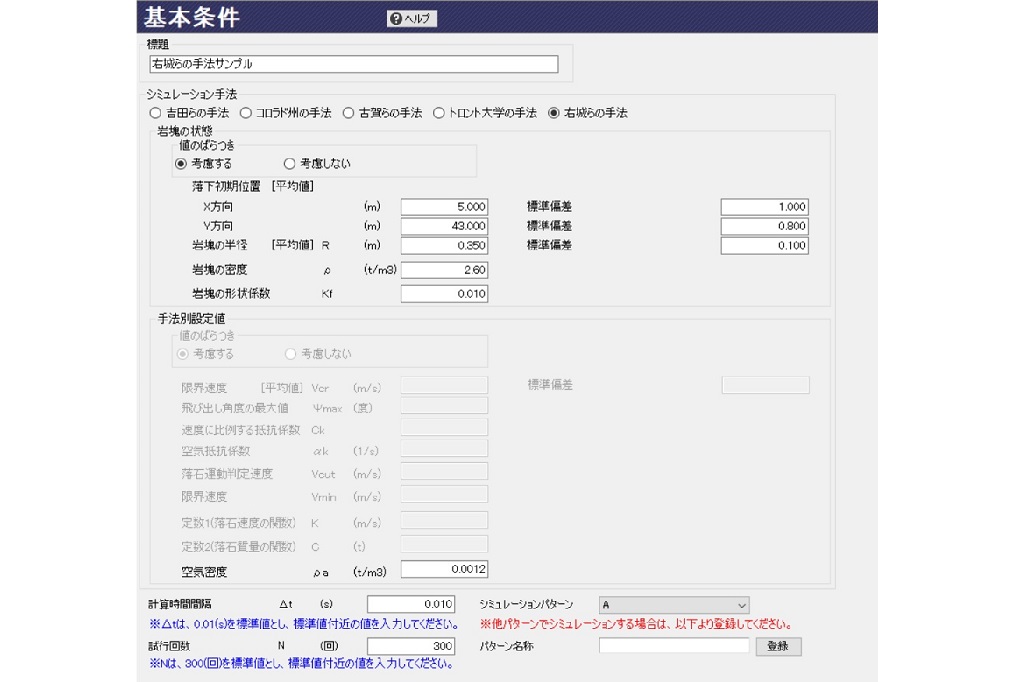

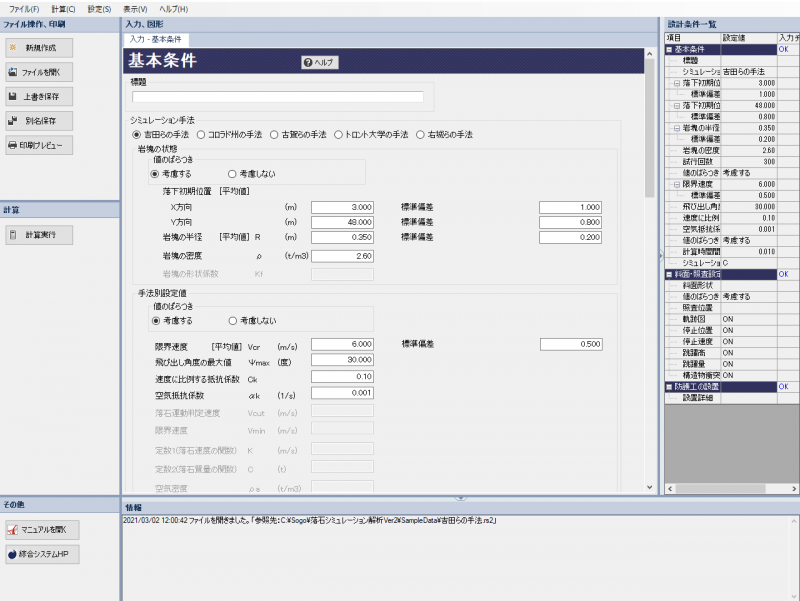

落石シミュレーション解析_入力 基本条件
入力 基本条件

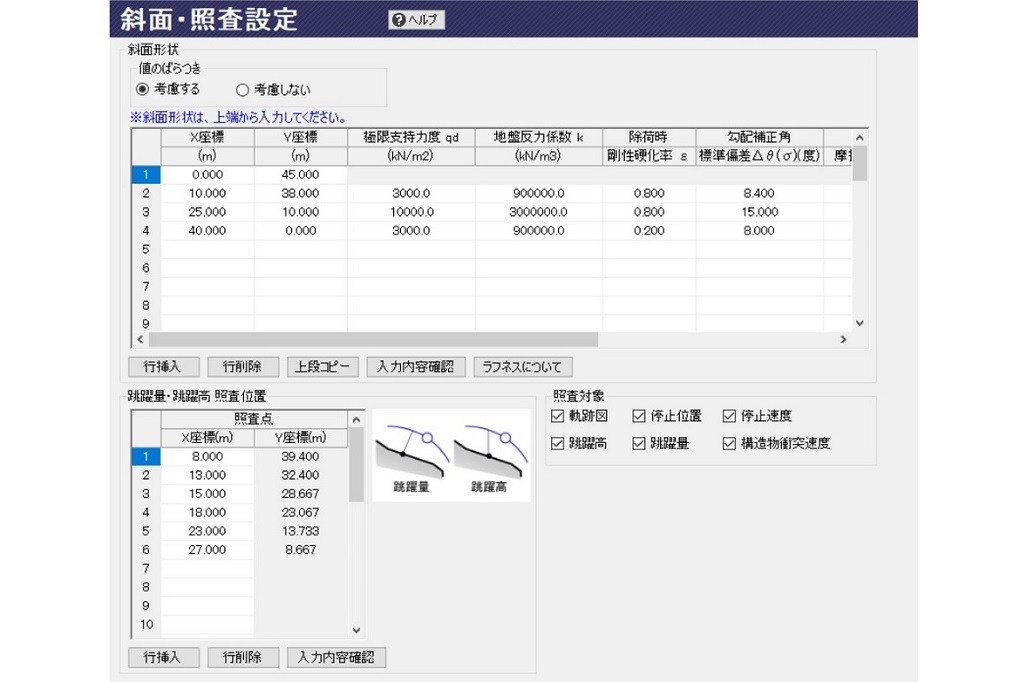

落石シミュレーション解析_入力 斜面照査設定
入力 斜面照査設定

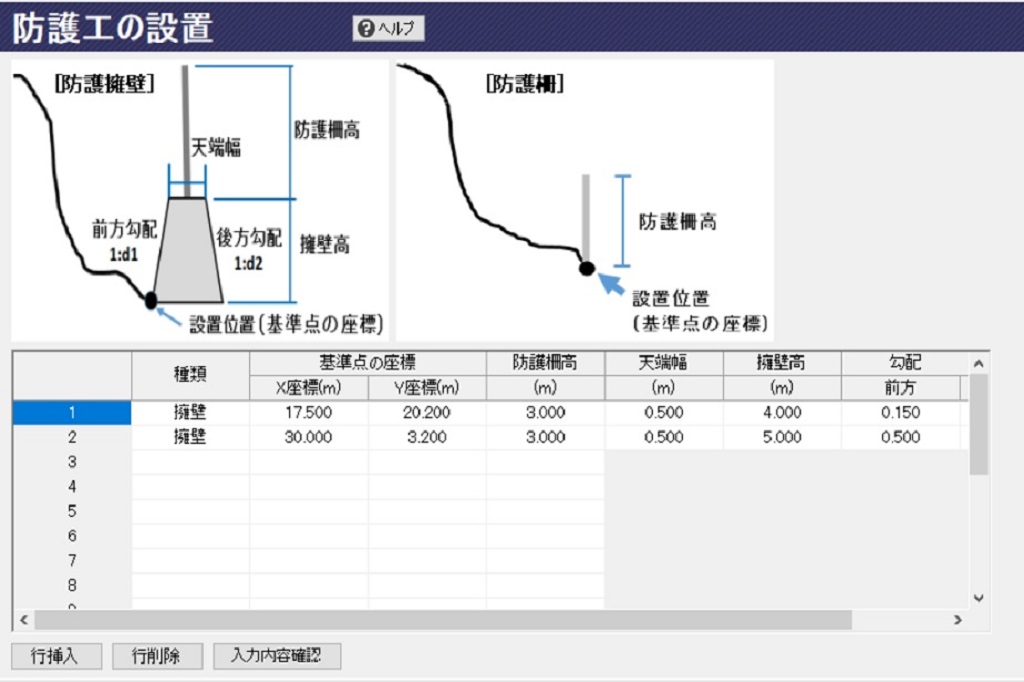

落石シミュレーション解析_入力 防護工設置
入力 防護工設置

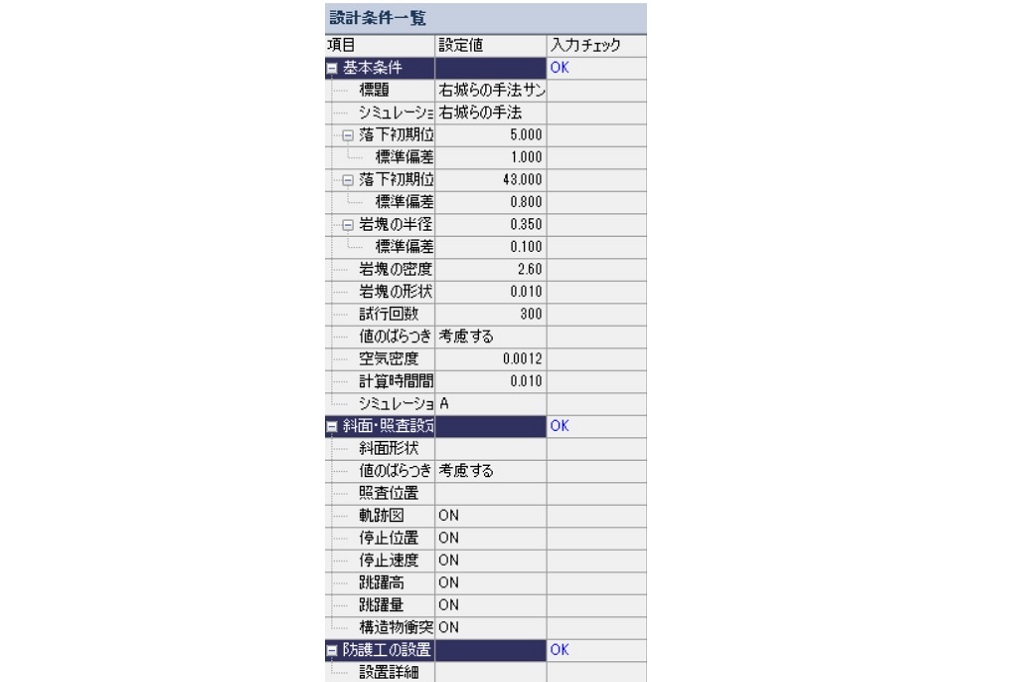

落石シミュレーション解析_入力チェック
入力チェック

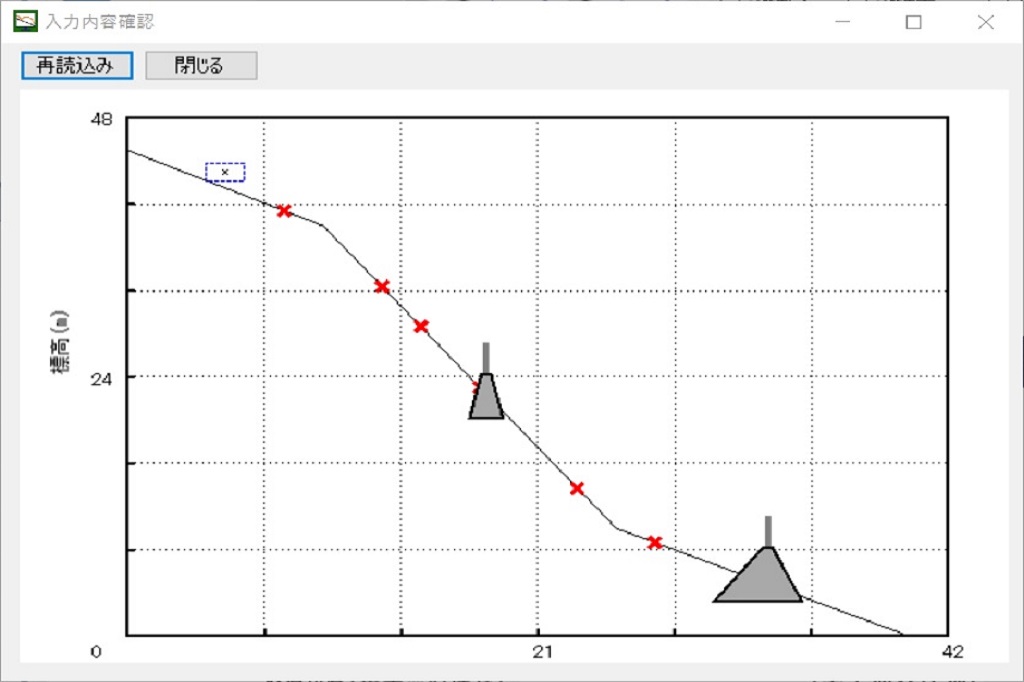

落石シミュレーション解析_入力確認
入力確認

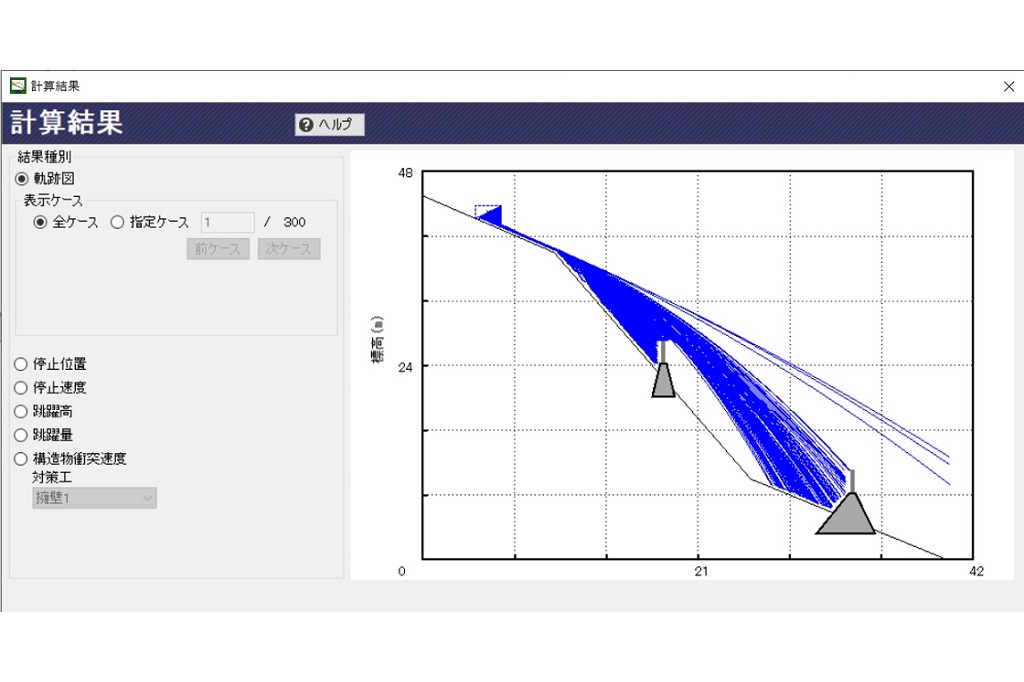

落石シミュレーション解析_計算結果 軌跡図
計算結果 軌跡図

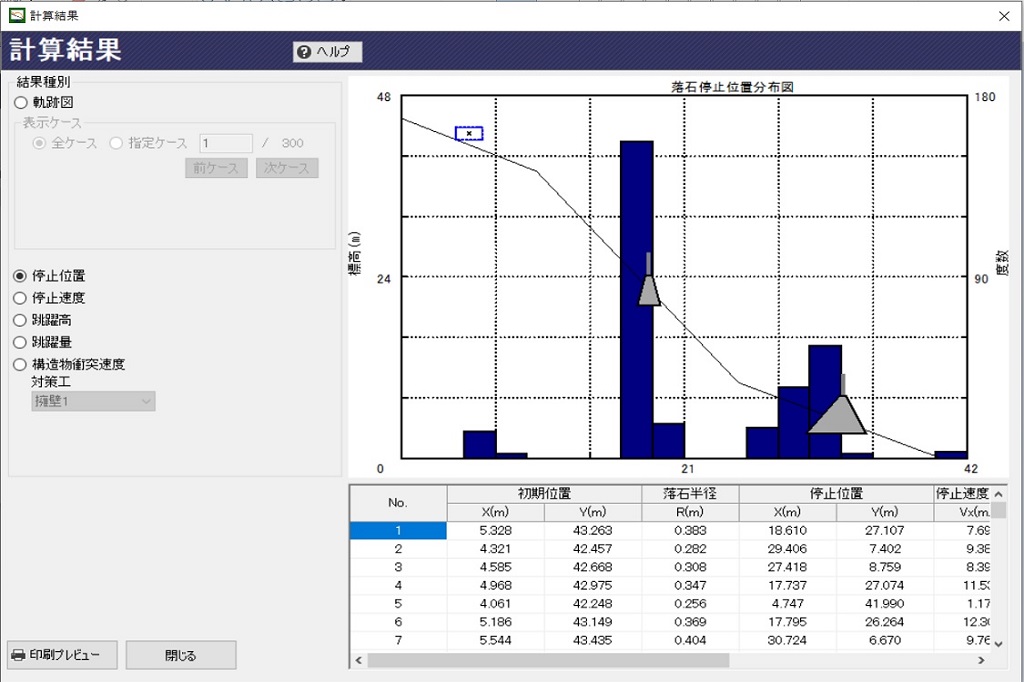

落石シミュレーション解析_計算結果 停止位置
計算結果 停止位置

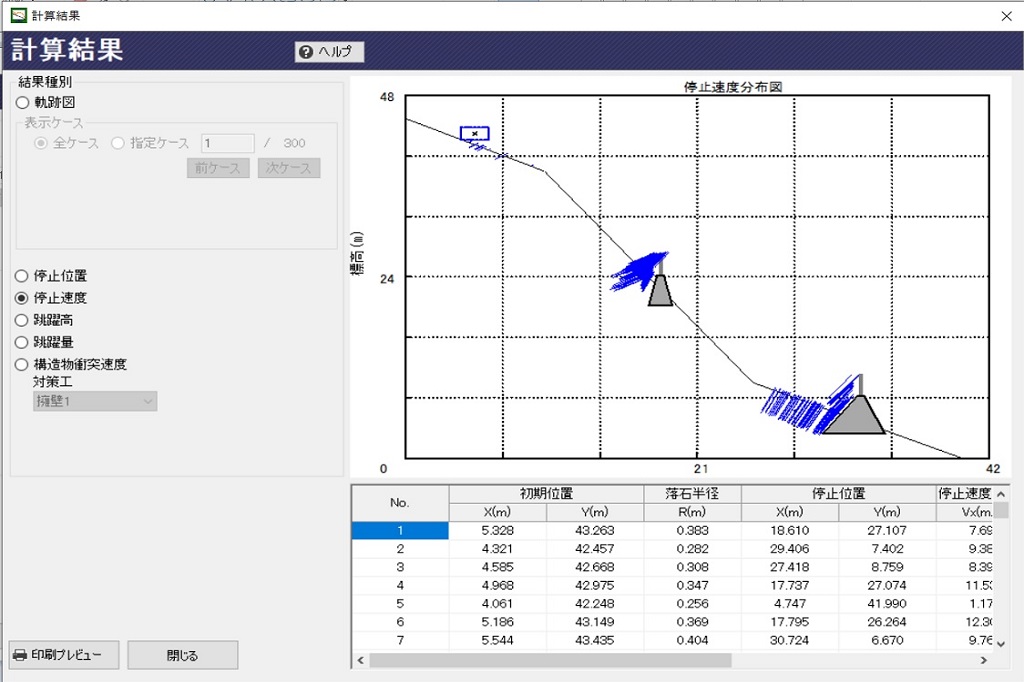

落石シミュレーション解析_計算結果 停止速度
計算結果 停止速度

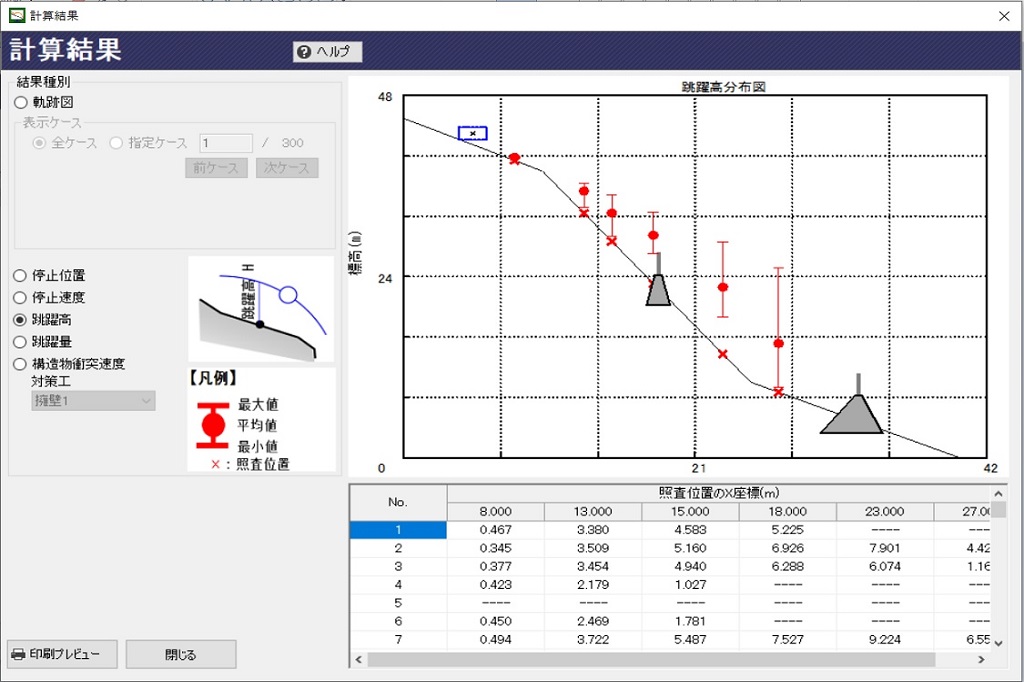

落石シミュレーション解析_計算結果 跳躍高
計算結果 跳躍高

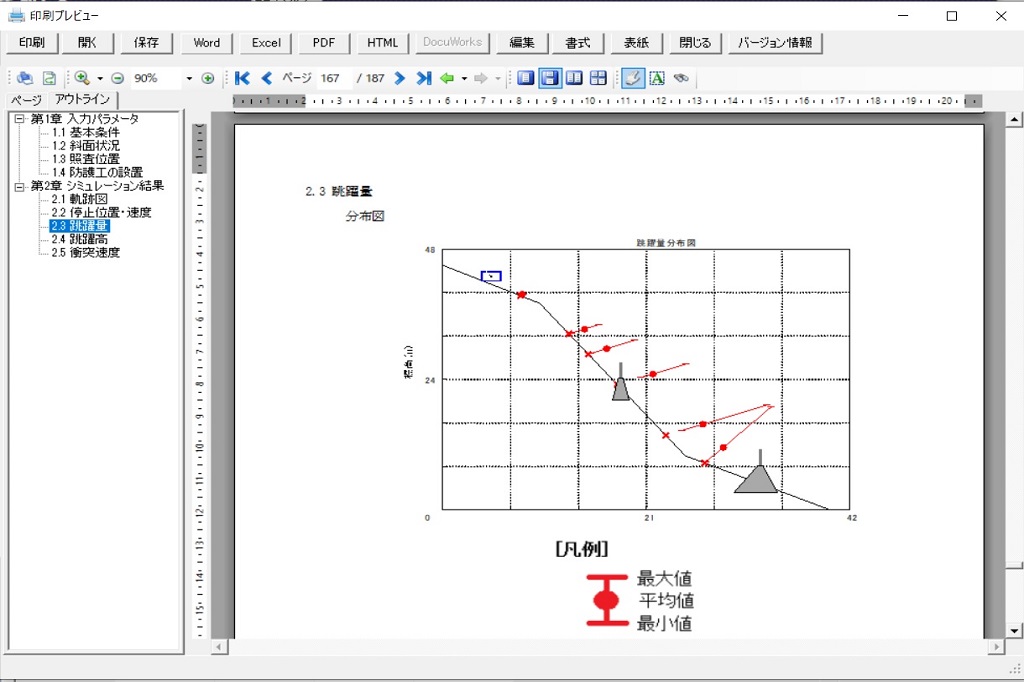

落石シミュレーション解析_印刷プレビュー
印刷プレビュー

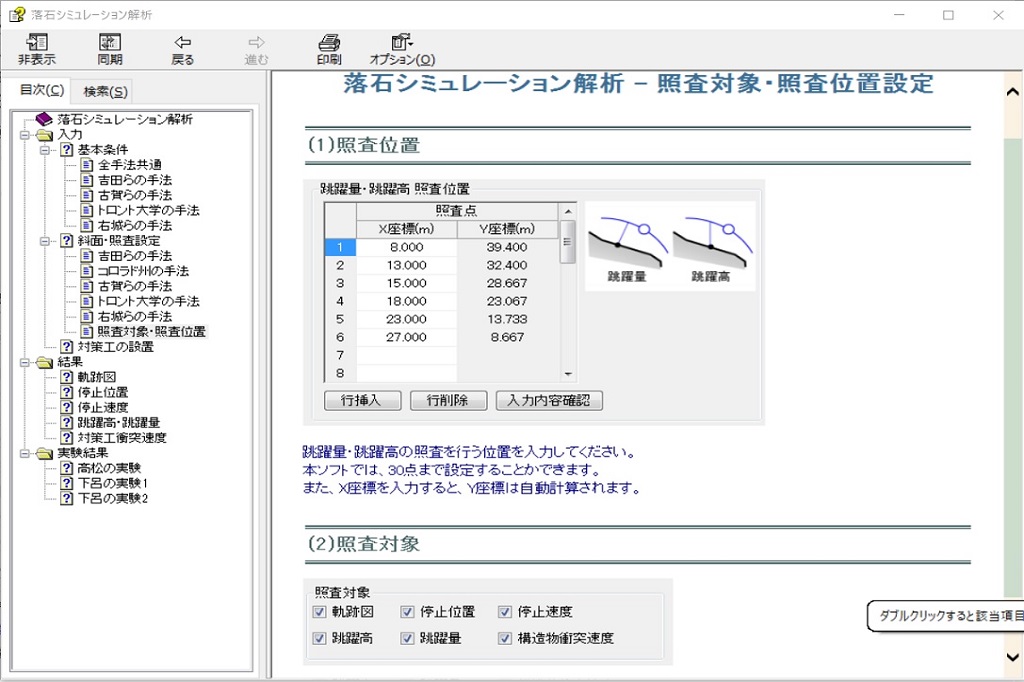

落石シミュレーション解析_ヘルプ画面
ヘルプ画面

適用基準・参考文献

参考文献

  • 落石対策便覧 平成29年2月 日本道路協会
  • 落石対策便覧に関する参考資料-落石シミュレーション手法の調査研究資料
    平成14年4月 日本道路協会
  • 落石対策工設計マニュアル 平成14年5月 理工図書
  • 土木研究所資料 落石防災対策に対する調査報告書(その1)
    平成元年2月 建設省土木研究所

機能および制限

シミュレーション手法

  • 『吉田らの手法』
  • 『コロラド州の手法』
  • 『古賀らの手法』
  • 『トロント大学の手法』
  • 『右城らの手法』

軌跡図

  • 全ケースの重ね合わせ図、個別ケース図を出力します。
  • 対策工に衝突した時点で落下運動の追跡は終了となります。
  • 個別ケース図では、落石の運動状況が分かるように軌跡に色付けしております。

停止位置、停止速度

  • 落石の停止位置の分布と停止前の運動状況を出力します。
  • 停止速度図については、図に出力している線の向きと長さで運動状況を表します。
  • 停止位置詳細一覧のデータは、「落石防護擁壁の設計(別売)」・「落石防護網・柵の設計(別売)」で利用でき、本ソフトの結果を各設計ソフトで手入力していただければ、照査に使用可能です。

跳躍量、跳躍高

  • 指定した任意の位置の跳躍状況を出力します。
  • 各位置の最大、最小、平均の跳躍量を視覚的に表します。

構造物衝突速度

  • 対策工別に衝突した速度の分布を出力します。
  • 対策工の防護工として、「擁壁」、「柵」の2種類から選択できます。
  • 「擁壁」は擁壁天幅、擁壁高、擁壁前面、背面の勾配、「柵」は柵高をそれぞれ入力します。

その他の機能

  • 斜面状況、照査位置、対策工の設置の入力内容は、入力内容確認画面で確認できます。
  • 描画スケールを自動調整し入力内容に応じたイメージ図が表示されます。

価格

落石シミュレーション解析 Ver.2

新規購入費
(初年度サブスクリプション費用含む)
165,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 82,500円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
