任意形擁壁設計システム

任意形擁壁設計システム

逆T式・L型・逆L型・重力式・もたれ式などの定型断面の他、座標入力による任意形状の擁壁の構造計算を行う事ができます。

価格:
ST版 110,000円(税込)
EX版 198,000円(税込)

システム概要

定型・任意形の擁壁の安定計算および断面計算を行うシステムです。擁壁前面側へ張出しを設ける事ができ、控え壁(安定計算のみ)の考慮もできます。

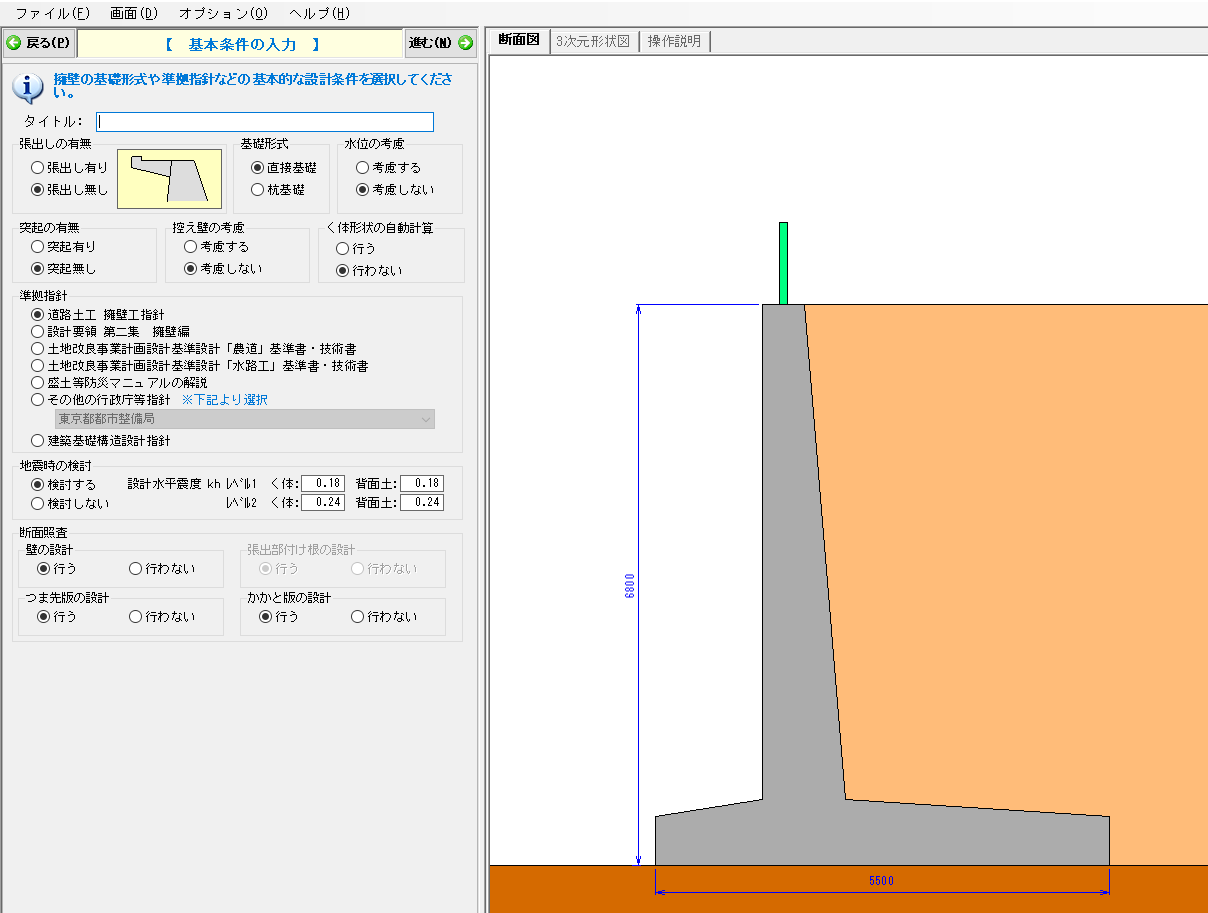

任意形擁壁設計システム_全体画面
全体画面

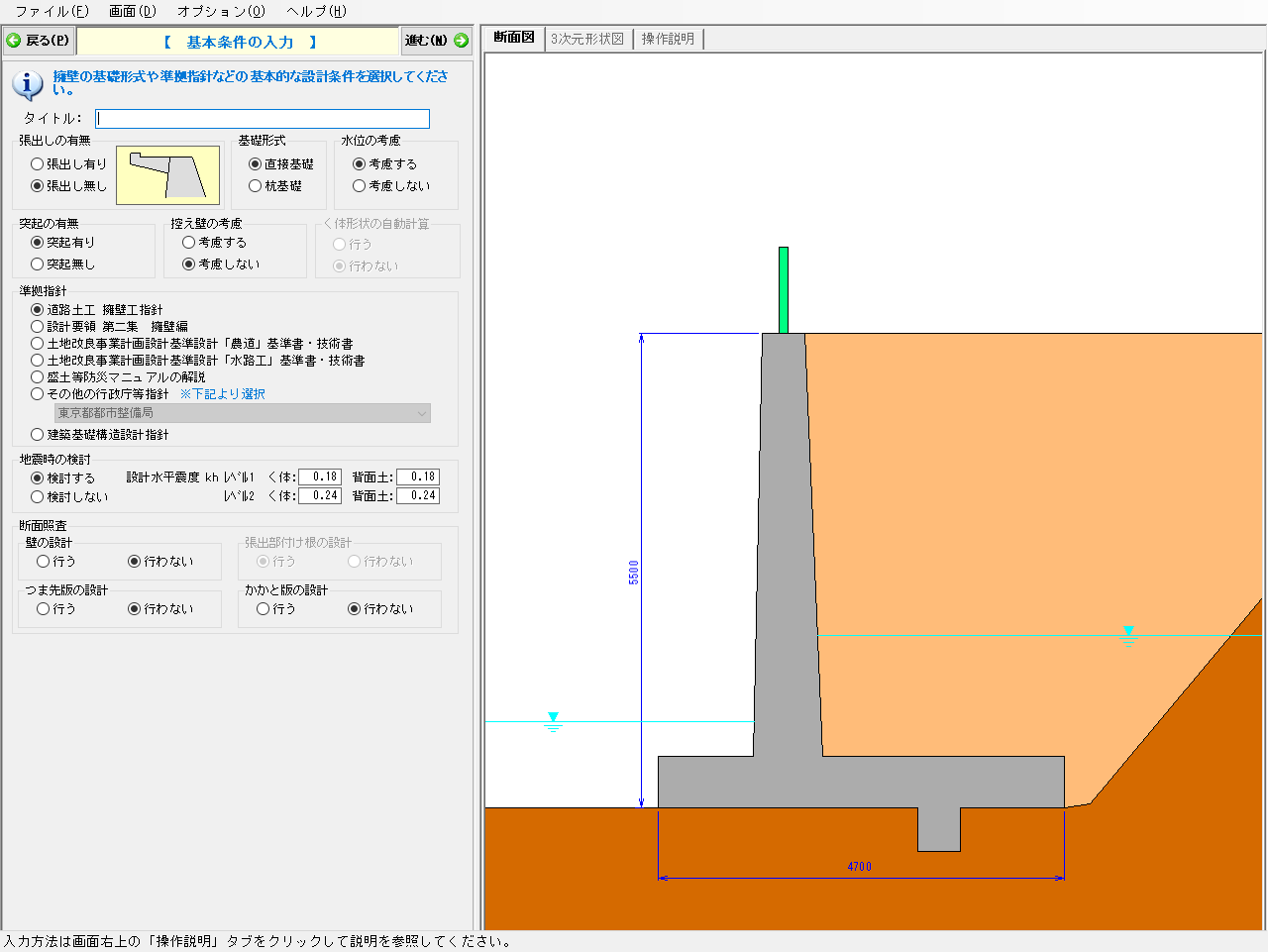

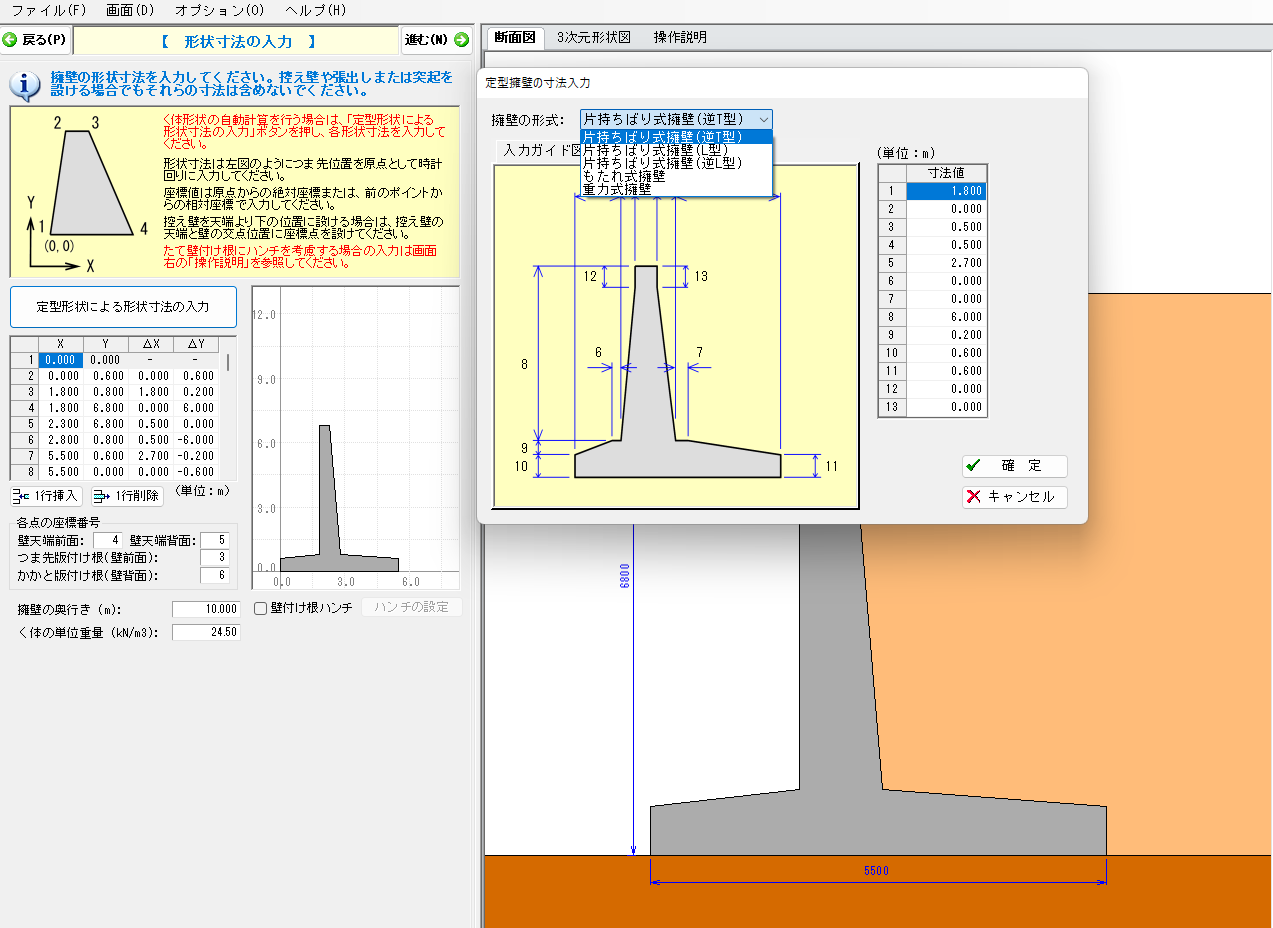

任意形擁壁設計システム_入力-断面形状
入力-断面形状
任意形擁壁設計システム_入力 背面土砂形状
入力 背面土砂形状

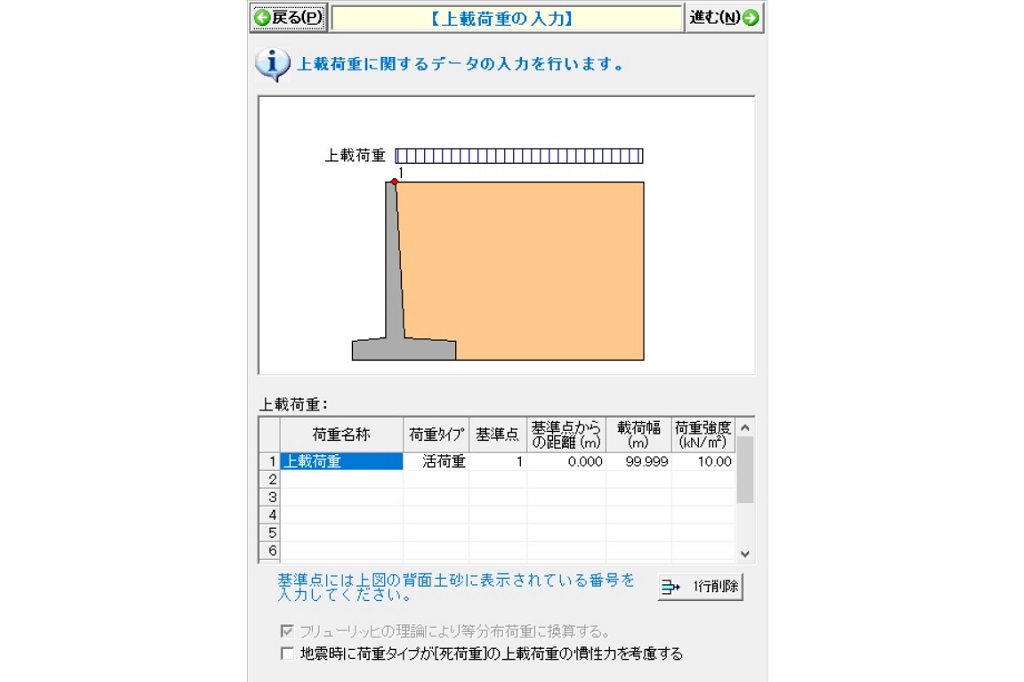

任意形擁壁設計システム_入力 上載荷重
入力 上載荷重

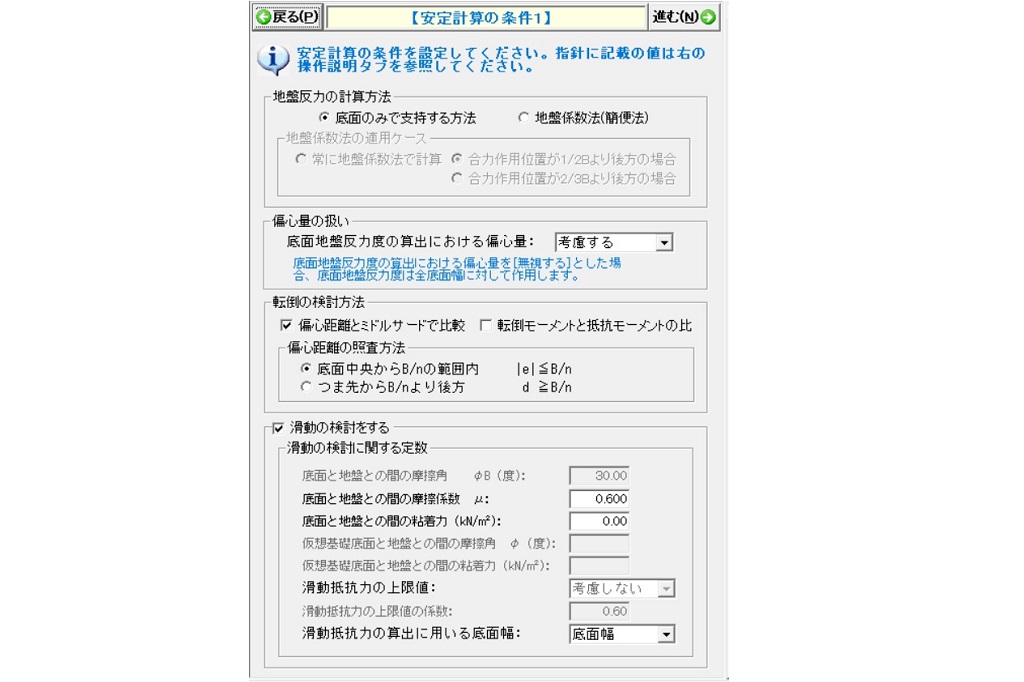

任意形擁壁設計システム_入力 安定計算条件
入力 安定計算条件

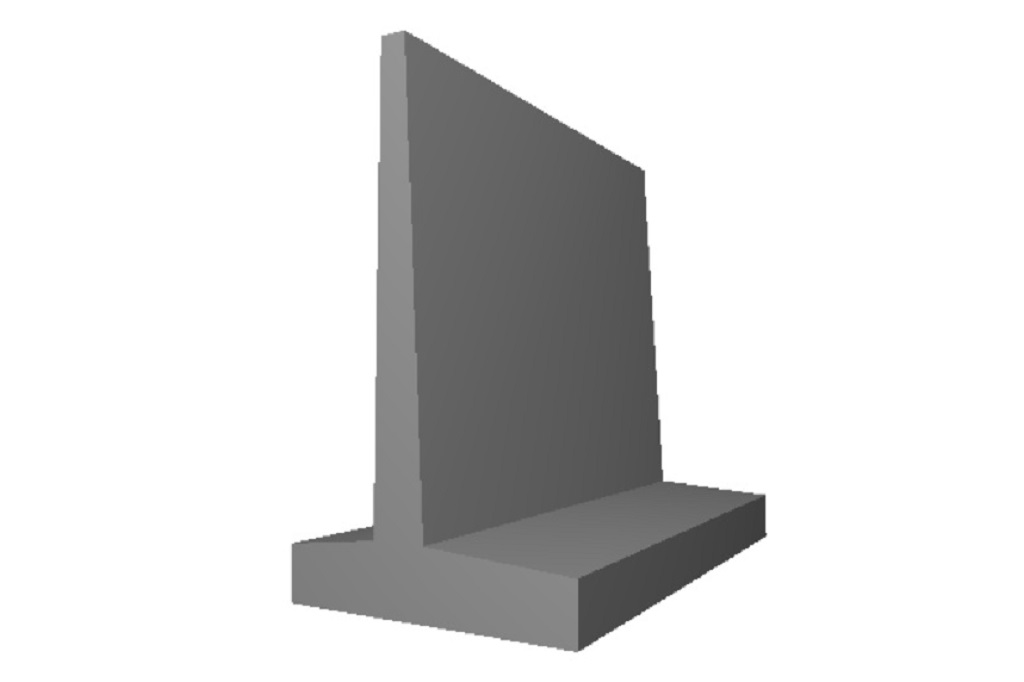

任意形擁壁設計システム_3D構造図
3D構造図

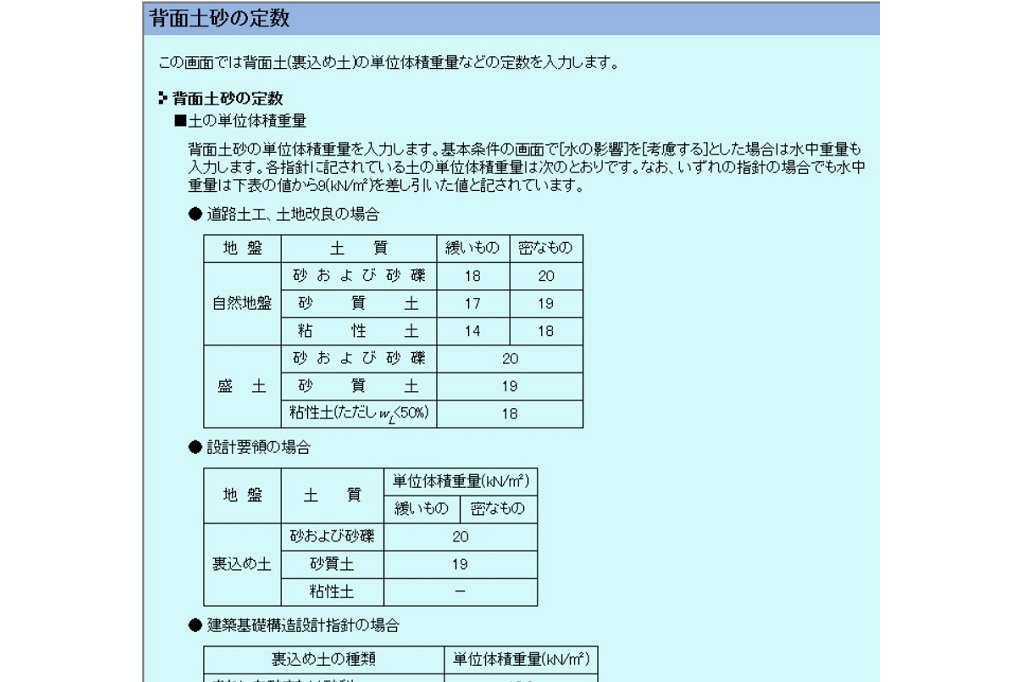

任意形擁壁設計システム_操作説明
操作説明

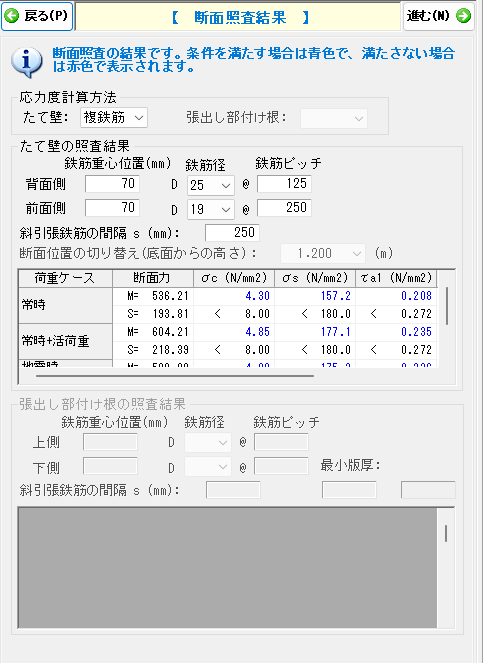

任意形擁壁設計システム_計算結果
計算結果

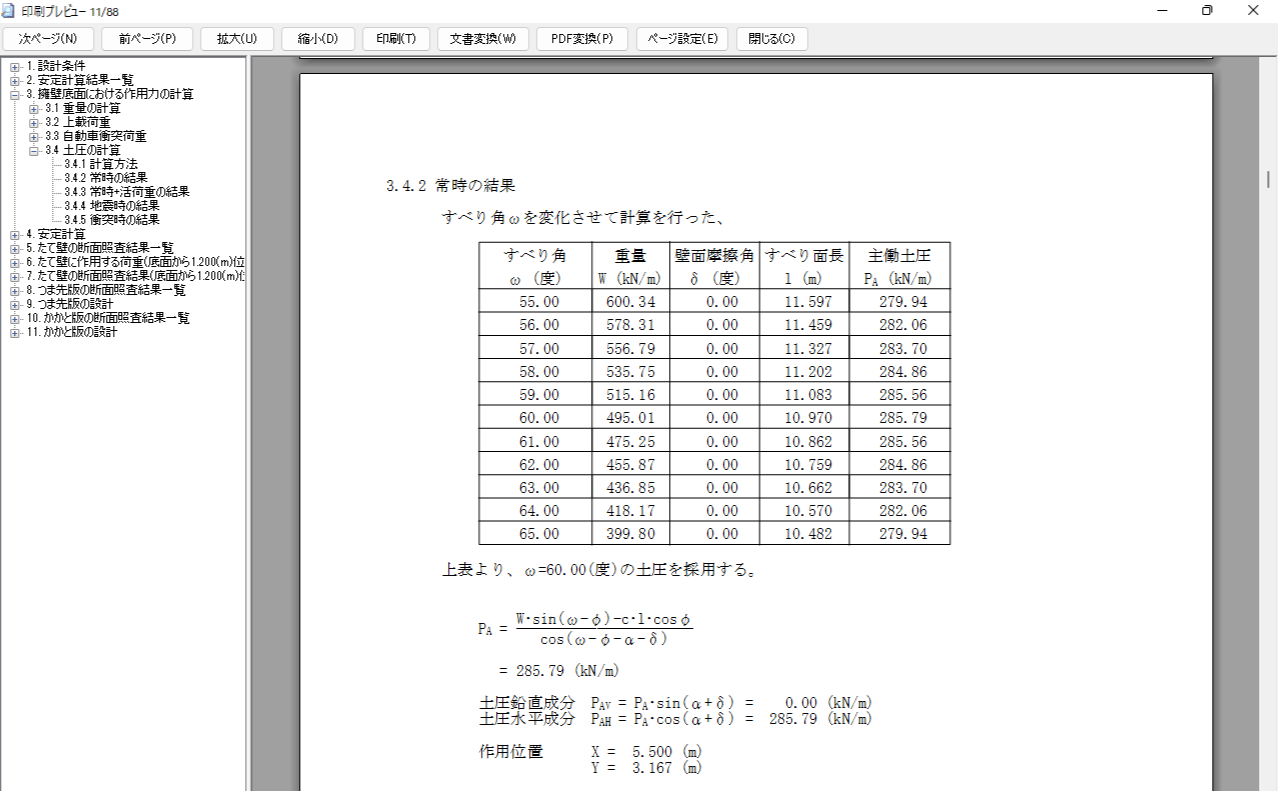

任意形擁壁設計システム_印刷プレビュー
印刷プレビュー

適用基準および参考文献

  • 道路土工 擁壁工指針  平成24年7月(日本道路協会)
  • 設計要領 第二集 擁壁編・カルバート編  平成24年7月(東・中・西日本高速道路)
  • 土地改良事業計画設計基準設計「農道」  平成17年3月(農林水産省構造改善局)
  • 土地改良事業計画設計基準設計「水路工」 平成13年2月(農林水産省構造改善局)
  • 建築基礎構造設計指針  2001年10月(日本建築学会)
  • 道路橋示方書・同解説 Ⅰ共通編  平成24年3月(日本道路協会)
  • 道路橋示方書・同解説 Ⅳ下部構造編  平成24年3月(日本道路協会)
  • 宅地造成に関する設計指針(改訂版)
      平成26年4月(大阪府住宅まちづくり部建築指導室)
  • 「都市計画法」の規定に基づく開発行為の許可等に関する審査基準及び「宅地造成等規制法」の規定に基づく宅地造成に関する工事の許可の審査基準
      平成24年4月15日(東京都都市整備局)
  • 宅地造成の手引  平成26年1月(横浜市建築局)
  • 宅地造成に関する工事の技術指針  平成22年10月(川崎市まちづくり局)
  • 宅地造成工事技術指針  平成20年4月(名古屋市住宅都市局)
  • 宅地造成工事許可申請の手引き  平成23年4月(神戸市建設局)
  • 続・擁壁の設計法と計算例  1998年10月(右城 猛著)

機能および制限

断面形状

  • 断面形状を座標値で入力でき、任意に擁壁の断面形状を作成できます。
  • 逆T式・L型・逆L型などの定型断面は、寸法入力で断面形状を作成できます。
  • 擁壁前面側へ張出しを設けることができます。
  • 安定計算では、控え壁を考慮することができます。
  • 突起を考慮することができます。

安定計算

  • 転倒に対して・滑動に対して・支持地盤の支持力に対して各検討を行います。
  • 道路橋示方書に記載されている最大地盤反力度の照査を行うこともできます。
  • 擁壁前面の土による受働土圧を滑動抵抗力として考慮することができます。
  • 滑動に対して基礎底面の傾斜も考慮できます。
  • 荷重は、自重・載荷重・土圧・地震時、水圧・浮力・風荷重、衝突荷重、歩行者自転車衝突、任意荷重となります。
  • 土圧は、「クーロン公式」、「試行くさび法」、「改良試行くさび法」、「土圧係数の直接入力」より選択できます。
  • 「試行くさび法」を選択した場合は、折れ曲がり壁に対する土圧も可能です。
  • 切土土圧の計算もできます。
  • 土圧計算に用いる壁面摩擦角は計算値によるか直接入力か選択できます。
  • 許容鉛直支持力は、計算値によるか直接入力か選択できます。
  • 斜面上の直接基礎における許容鉛直支持力の算出にも対応しています。
  • 荷重を底面地盤と背面地盤が支持する時の「地盤係数法(簡便法)」による地盤反力度の算出ができます。(EX版のみ)

部材の応力度

  • たて壁の任意位置での断面力算出および応力度検討を行うことができます。
  • 断面ごとに配筋条件を変更することができます。
  • つま先版、かかと版の断面力算出および応力度検討を行うことができます。
  • つま先版、かかと版の断面力算出および応力度検討を任意の位置で行うことができます。(※1)
  • たて壁・底版は、無筋コンクリートまたは鉄筋コンクリートとして計算する事ができます。
  • 突起付け根・張出し部付け根の断面力算出および応力度検討ができます。
  • 底版の設計は、せん断スパンの影響を考慮した許容せん断応力度の算出ができます。(※2)

※1 EX版は任意位置を指定することが可能。ST版はつけ根、つけ根厚の1/2位置で固定
※2 EX版のみ、ST版では指針に設計要領を指定した場合のみ

円弧すべり機能(EX版)

ST版の機能に加え、以下の機能が追加されます。

  • 円弧すべりによる全体安定の検討ができます。
  • 全応力法・有効応力法の選択ができます。
  • 修正フェレニウス法・簡易ビショップ法による計算もできます。
  • すべり土塊に対する地震時慣性力を考慮することができます。
  • テンションクラックを考慮することができます。

価格

任意形擁壁設計システム

新規購入費 ST版
(初年度サブスクリプション費用含む)
110,000円(税込)
新規購入費 EX版
(初年度サブスクリプション費用含む)
198,000円(税込)
サブスクリプション費用 ST版
(2年目以降)
33,000円(税込)/年 ご契約期間は3月31日までとなります
サブスクリプション制度とは
サブスクリプション費用 EX版
(2年目以降)
44,000円(税込)/年 ご契約期間は3月31日までとなります
サブスクリプション制度とは

申込書も準備しております。ご利用下さい。

開発許可申請セットⅠ

まとめてご購入いただいた場合、セット価格にてご提供できます。

開発許可申請セットⅠ

385,000円(税込)

RC単純床版橋設計システムST版』【110,000円(税込)】

『任意形擁壁設計システムST版』 【110,000円(税込)】

任意形橋台設計システム』 【110,000円(税込)】

調整池容量算定システムST版』 【110,000円(税込)】

開発許可申請セットII

まとめてご購入いただいた場合、セット価格にてご提供できます。

開発許可申請セットII

385,000円(税込)

RC単純床版橋設計システムST版』 【110,000円(税込)】

『任意形擁壁設計システムST版』 【110,000円(税込)】

任意形橋台設計システム』 【110,000円(税込)】

地耐力設計計算システムST版』 【110,000円(税込)】

資料DL・お問合せ

ご使用・ご提供方法

  • 対応OS Windows 8.1 ・ 10・11
  • WEB ライセンス認証版となります。(インターネット環境が必須です)
  • マイページ(ホームページ)からのダウンロード版となります。
  • ネットワーク上でのご利用も可能です。
