河川護岸や斜面の補強などに使用されている「かごマット」・「角形じゃかご」・「平張ブロック」の設計を行います

Ver.5 リリース日:2024.9.30
Ver.5 改良内容
機能アップ履歴

システム概要

本システムは、じゃかご、かごマット、平張ブロックの設計を行うシステムです。
じゃかごの安定計算(転倒・滑動・支持力)・掃流力の検討・金網強度の計算を行います。かごマットは平張工法と多段積工法が対象で、平張工法は代表流速の算定・掃流力の検討を行います。多段積工法は安定計算・代表流速の算定・掃流力の検討を行います。平張ブロックは連節ブロック護岸工法で、代表流速の算定・安定検討(滑動の照査(単体・群体モデル)・めくれの照査)を行います。

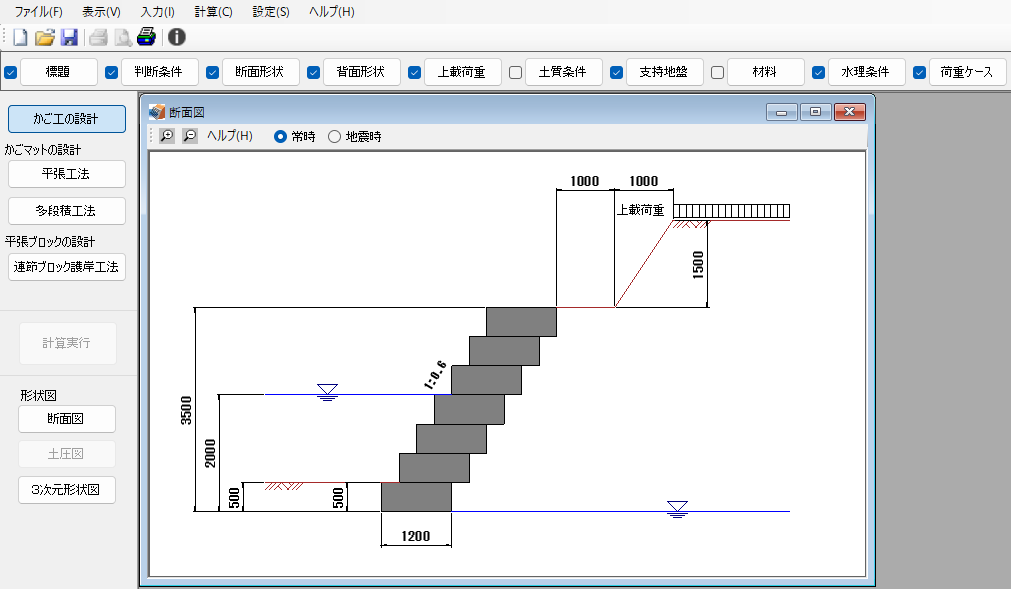

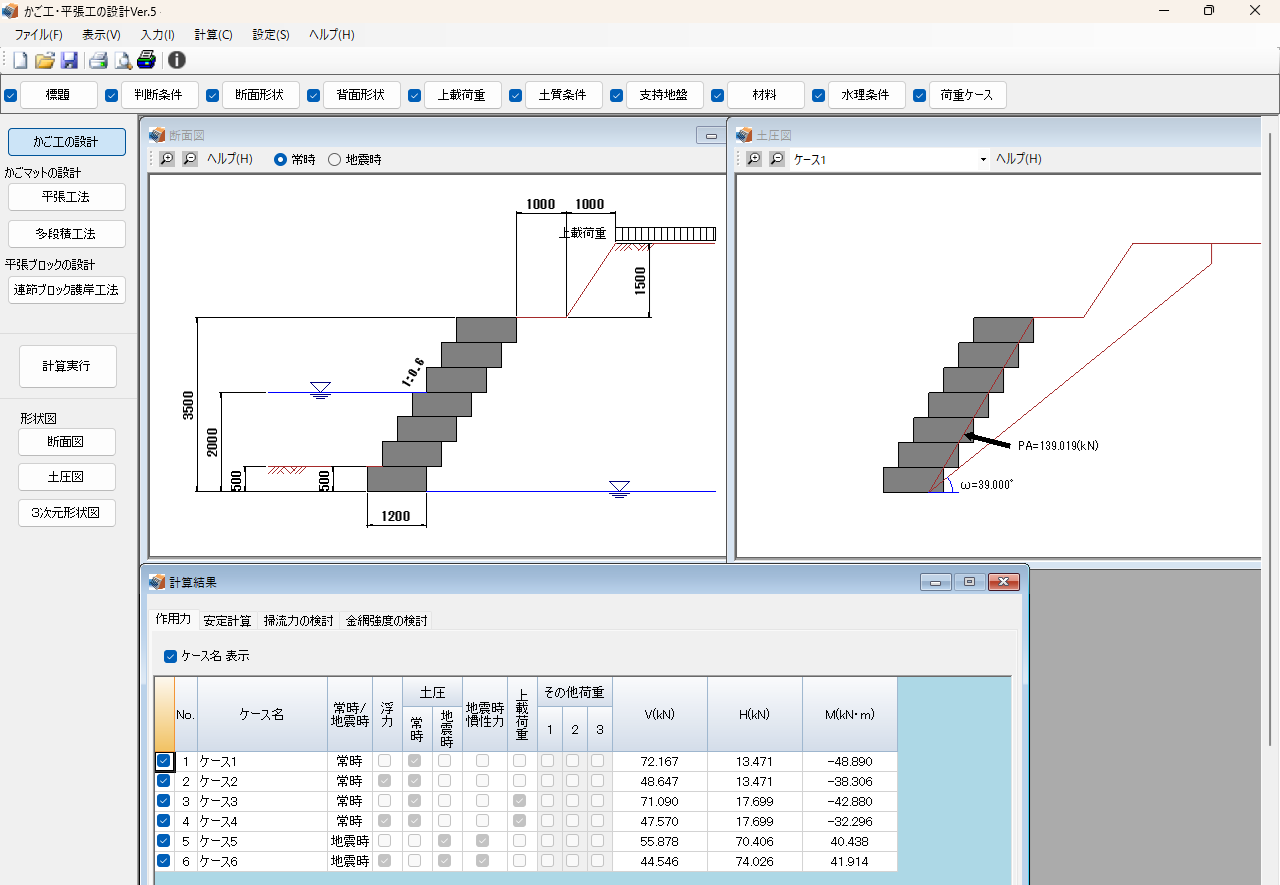

全体画面

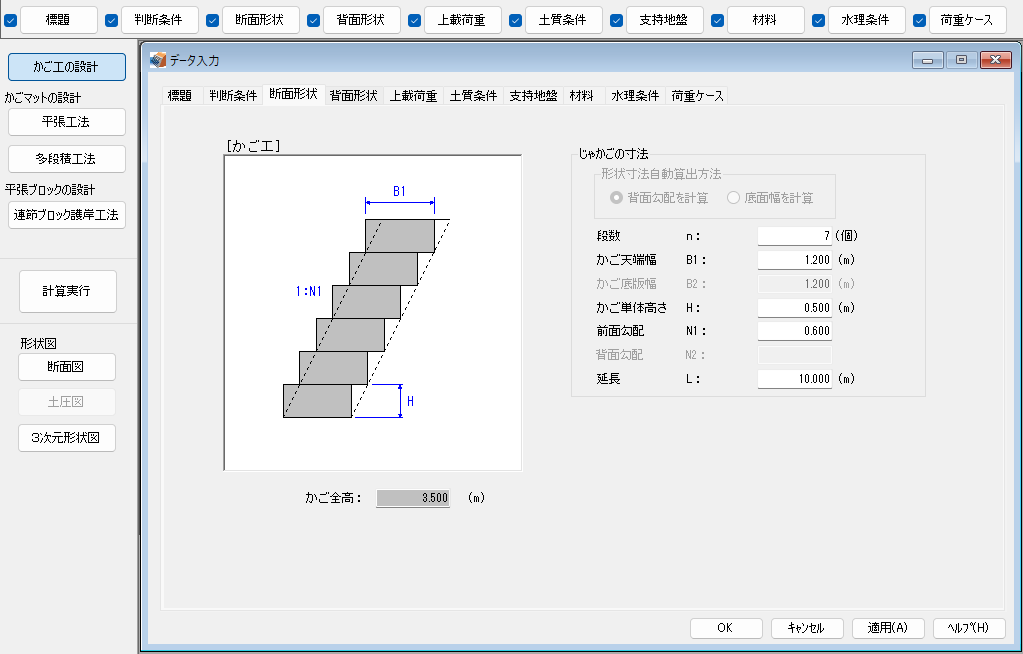

かご工 入力 断面形状
かご工 入力 背面形状

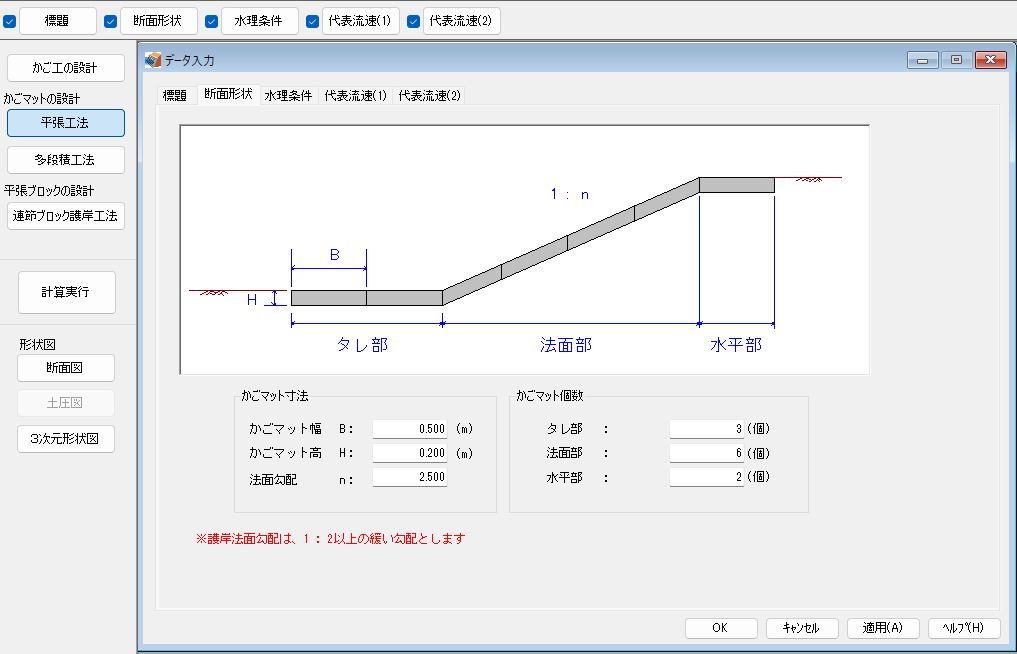

平張工法 入力 断面形状

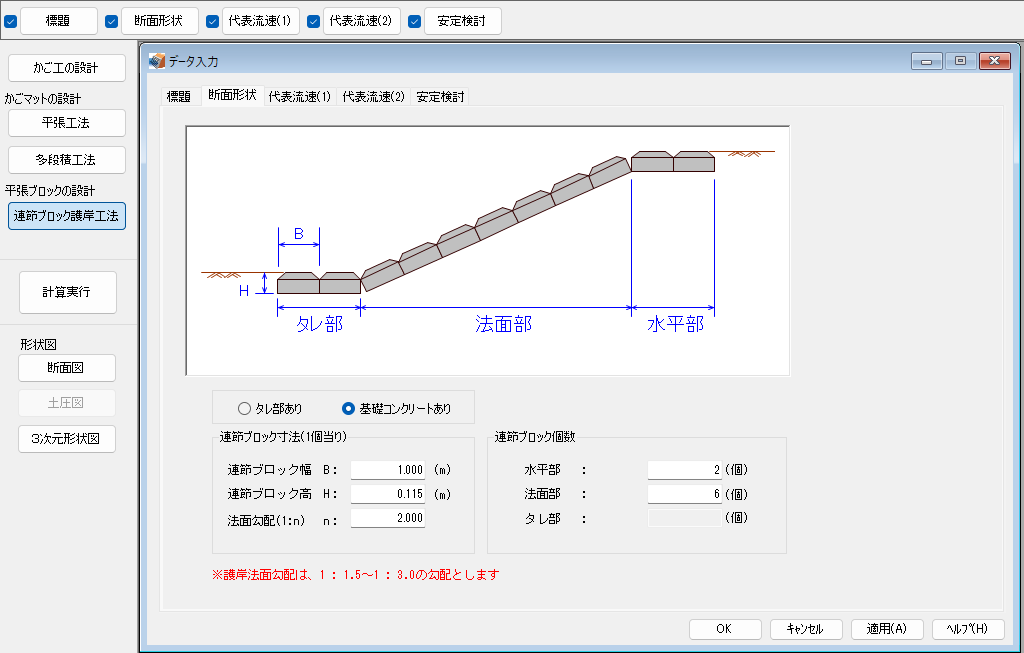

連続ブロック護岸工法 入力 断面形状

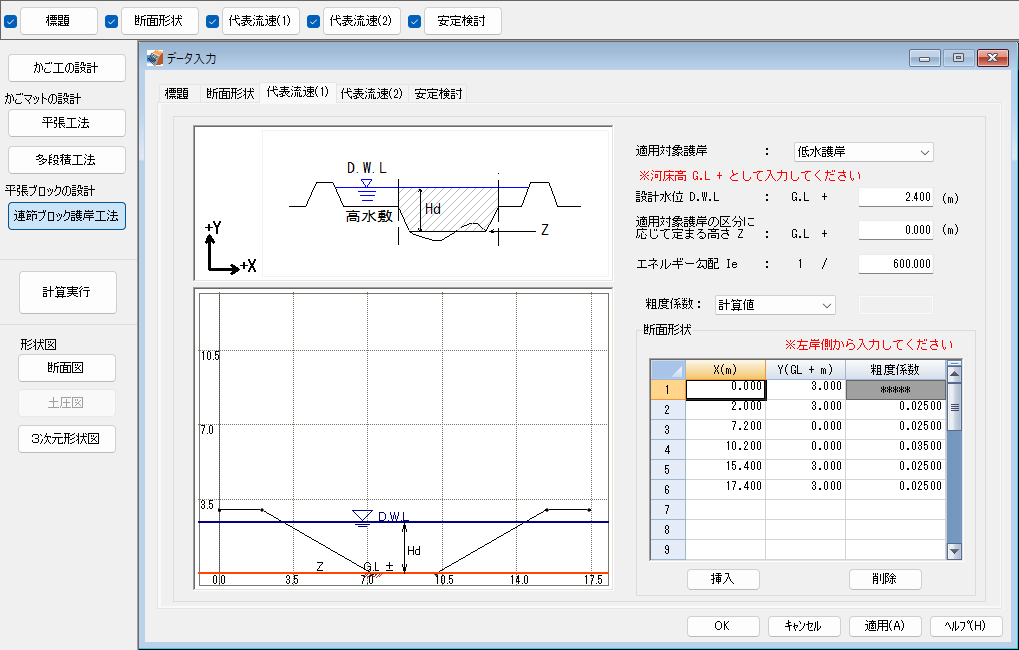

連続ブロック護岸工法 入力 流速

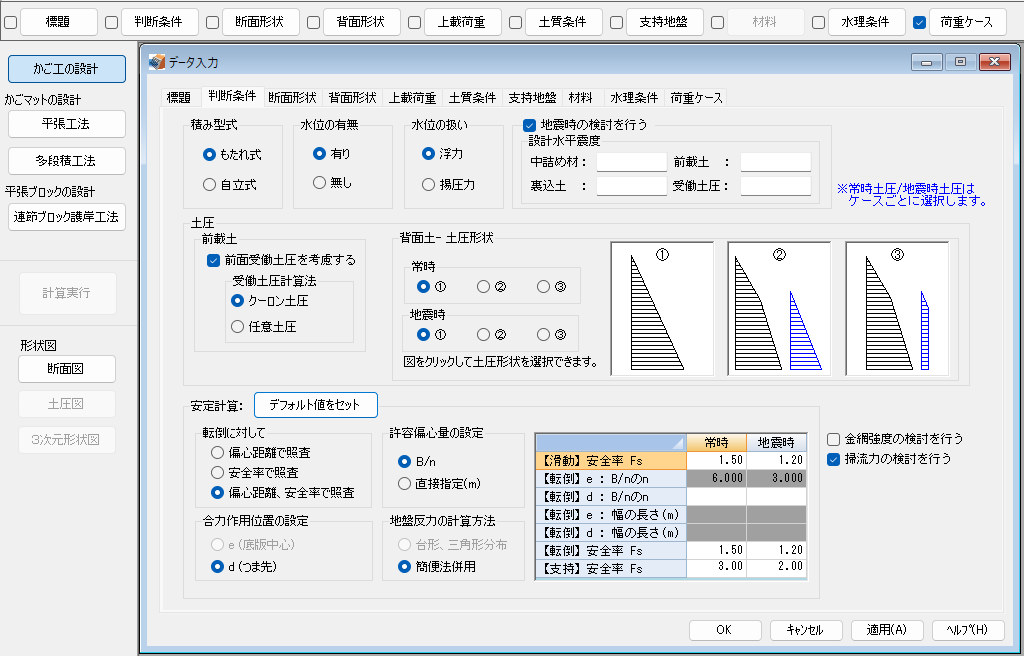

かご工 入力 判断条件

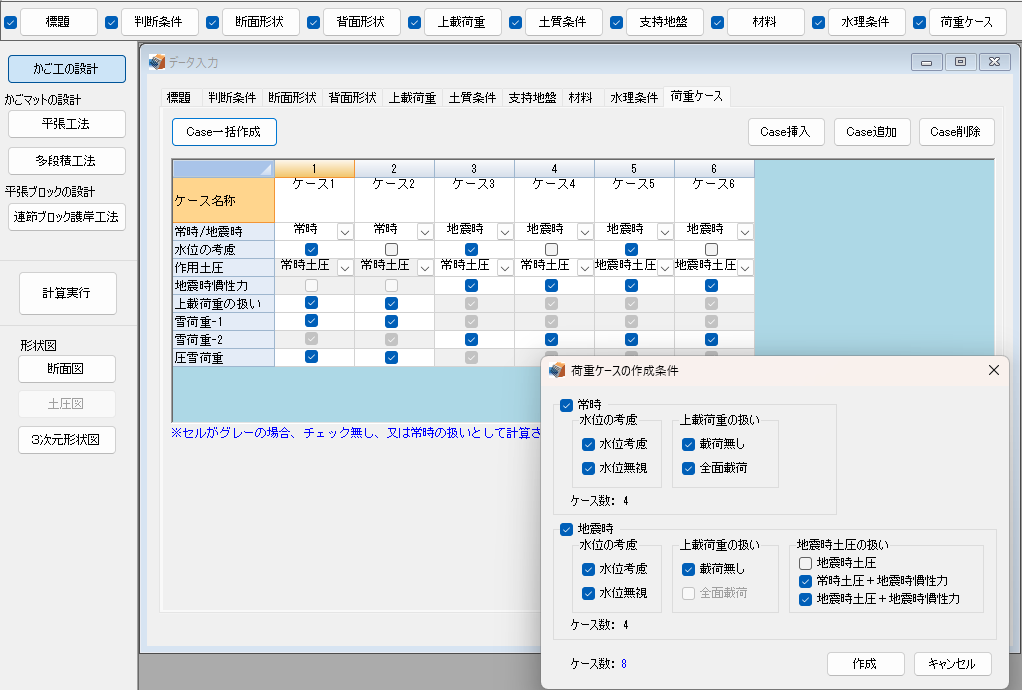

かご工 入力 荷重ケース

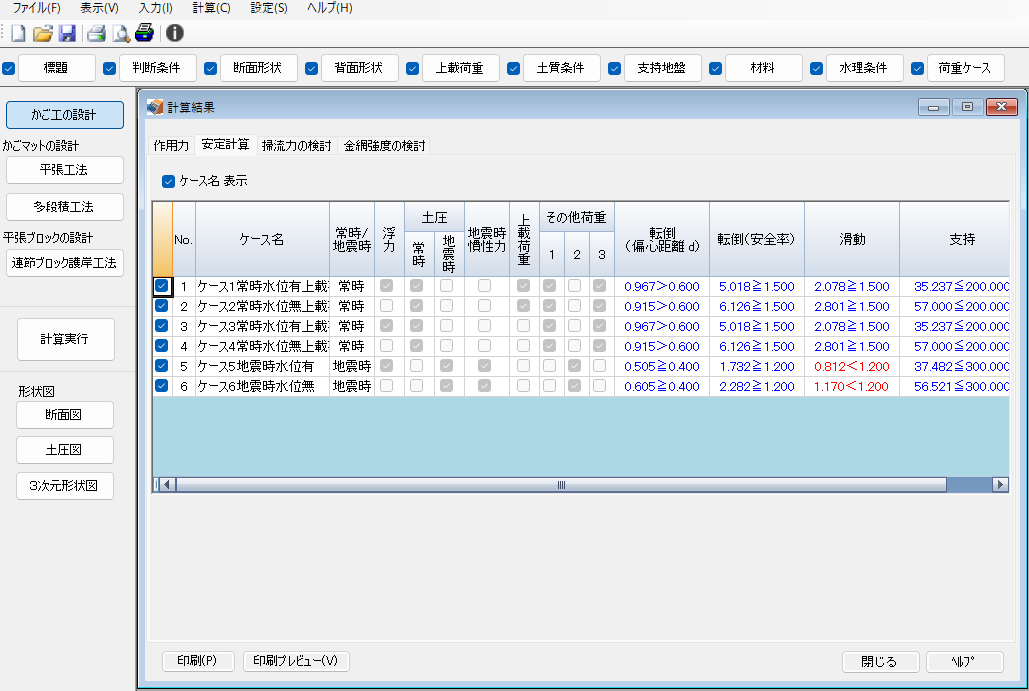

計算結果

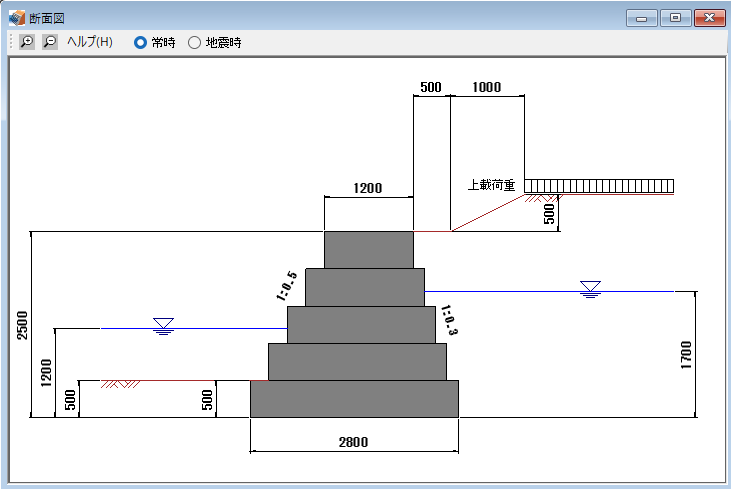

かご工 自立式 断面図

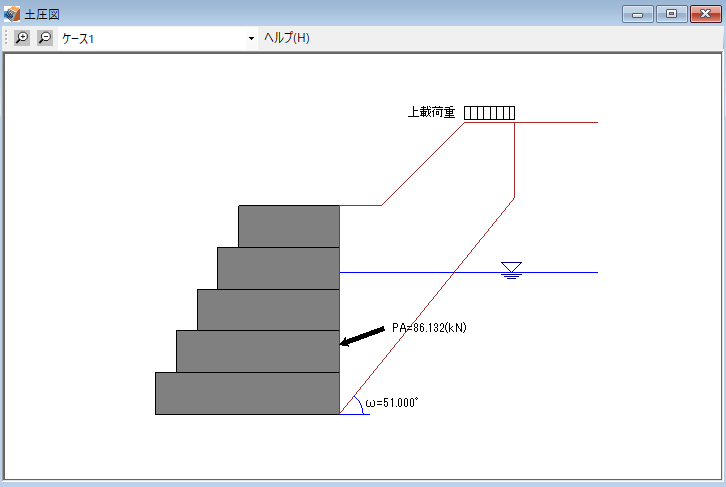

かご工  土圧図

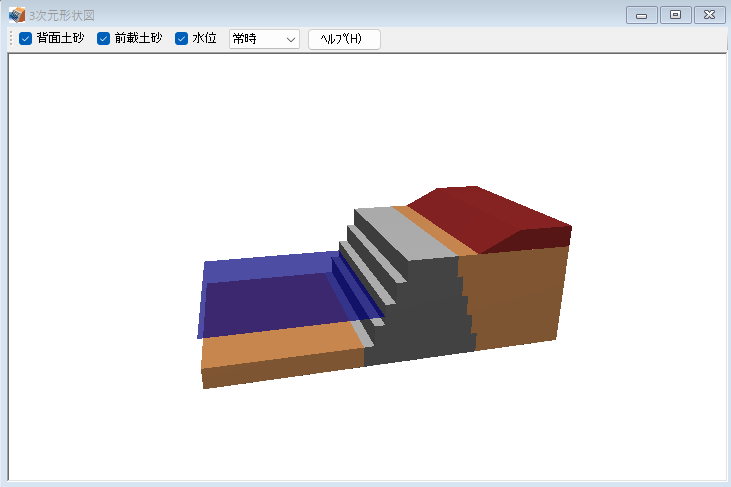

かご工  3次元形状図

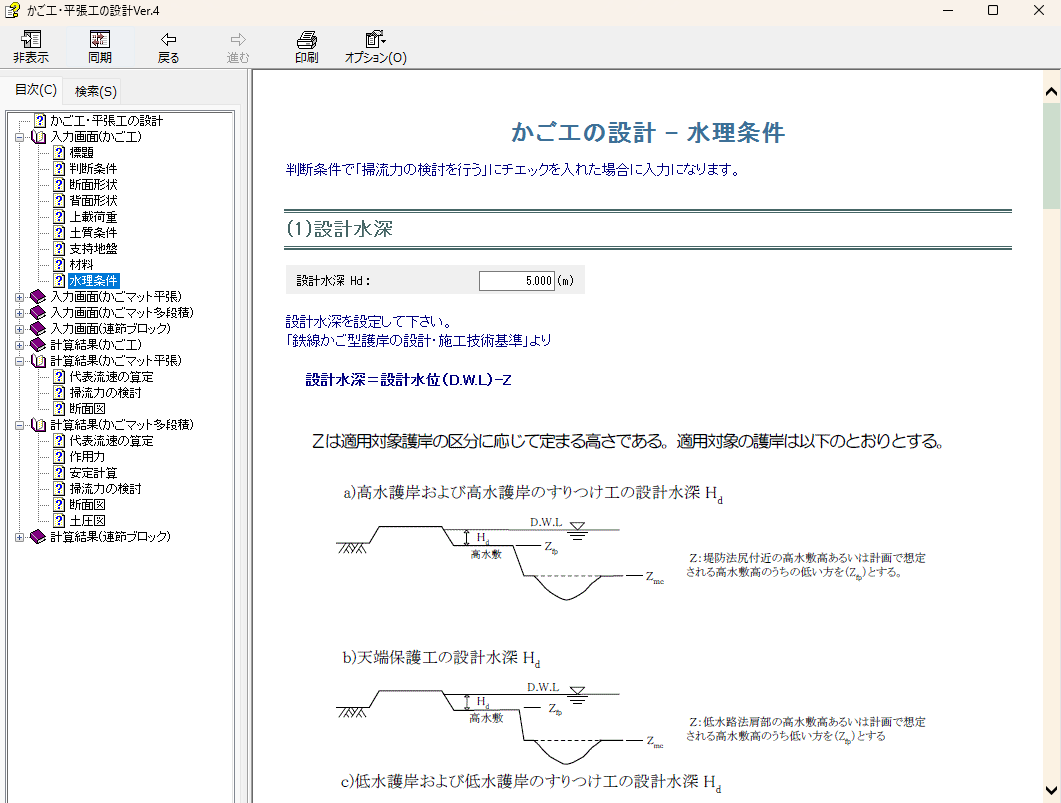

ヘルプ

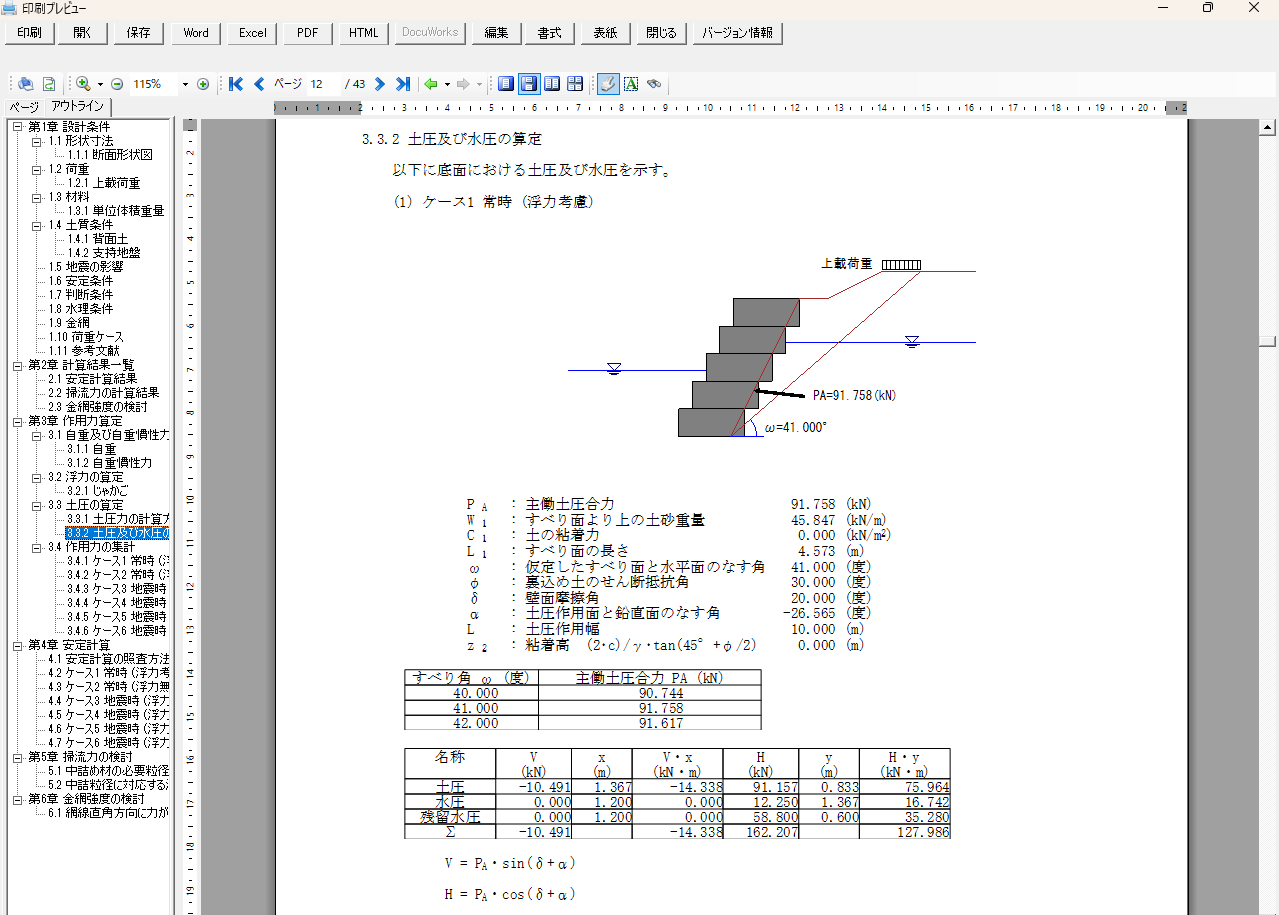

印刷プレビュー 土圧及び水圧

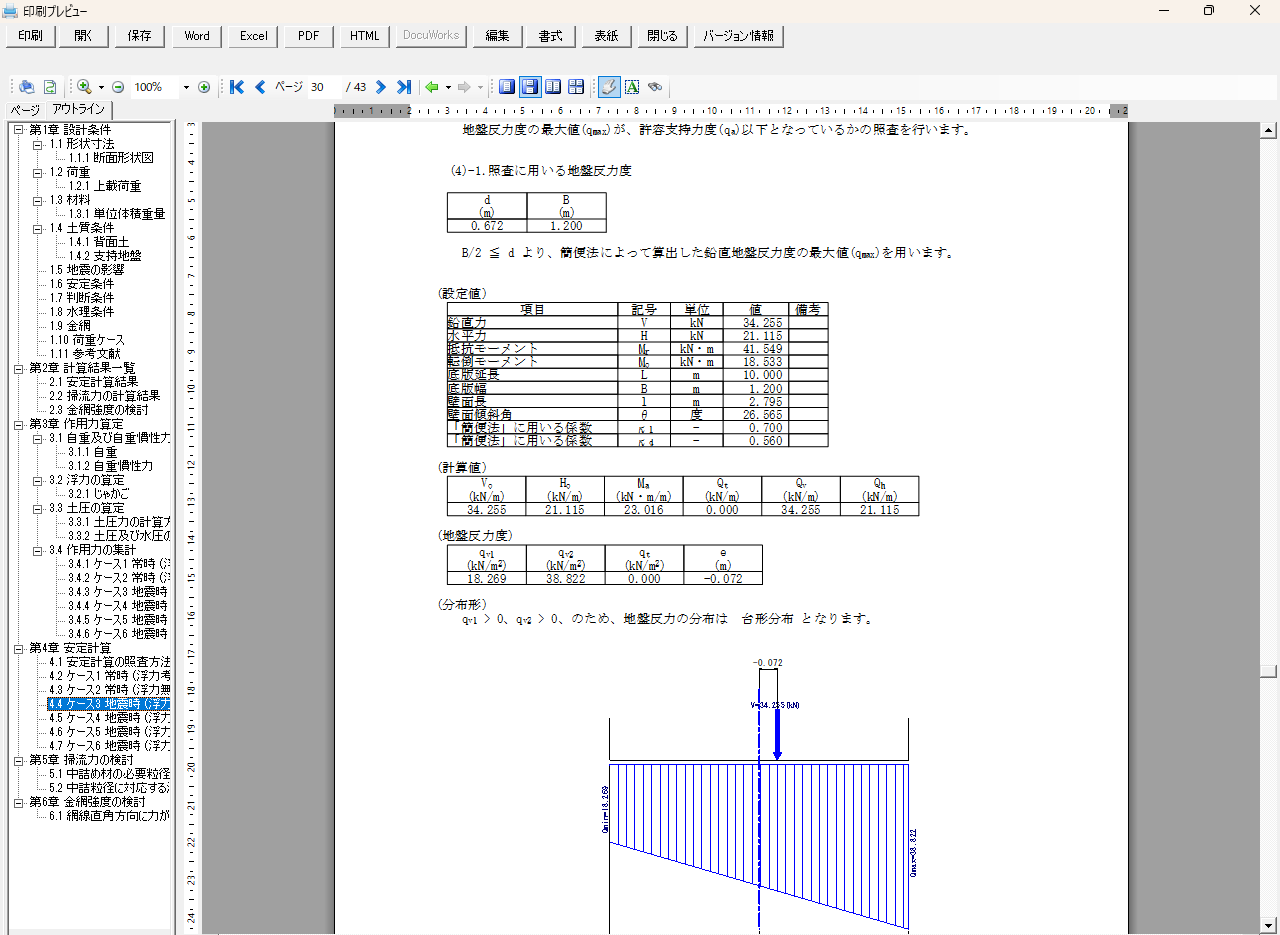

印刷プレビュー 安定計算

適用基準

  • じゃかご工法の手引きと解説  令和4年5月 (日本じゃかご協会)
  • 鉄線籠型護岸の設計・施工技術基準(案)  平成21年4月 (国土交通省河川局治水課)
  • 護岸・水制の計画・設計  平成15年 (山海堂)
  • 護岸の力学設計法  令和5年10月 (国土開発技術研究センター)
  • 美しい山河を守る災害復旧基本方針  平成26年3月 (国土交通省水管理・国土保全局)

機能および制限

入力(じゃかご)

  • 積み型式を自立式、もたれ式から選択が可能です。
  • じゃかごの前面勾配は、1:1.5以下の急勾配とします。
  • じゃかご段数は20段まで可能です。
  • じゃかご前面、背面に水位(GLまで)を考慮できます。
  • 背面盛土開始位置を「背面側」「前面側」から選択できます。
  • じゃかごの背面盛土形状は開始位置が「背面側」の場合4段まで、「前面側」の場合1段まで対応できます。
  • 背面盛土のかさ上げ盛土高比の考慮が可能です。

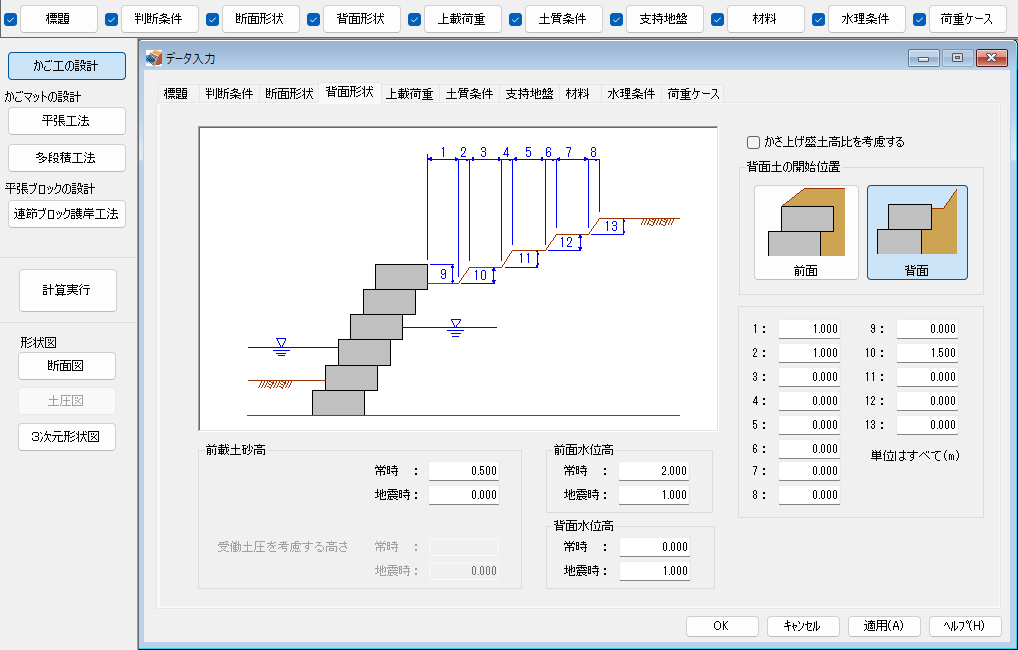

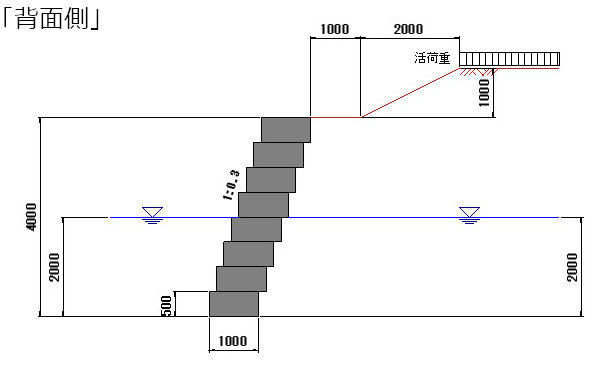

背面盛土形状開始位置「背面側」

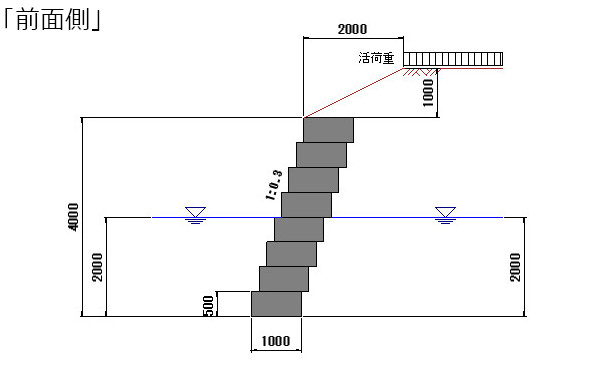

背面盛土形状開始位置「前面側」

入力(かごマット)

  • 平張工法の護岸法勾配は1:2.0以上の緩い勾配とします。
平張工法の護岸法勾配
  • 多段積工法の護岸法勾配は1:1.5以下の急勾配とします。
  • 鉄線籠段数は、20段まで可能です。
  • 鉄線籠前面、背面に水位(GLまで)を考慮できます。
  • 背面盛土開始位置を「背面側」「前面側」から選択できます。
  • 鉄線籠の背面盛土形状は、開始位置が「背面側」の場合4段まで、「前面側」の場合1段まで対応できます。
  • 鉄線籠背面の盛土のかさ上げ盛土高比の考慮が可能です。
鉄線籠の背面盛土形状

入力(平張ブロック)

  • 連節ブロック護岸工法の護岸法勾配は1:1.5~3.0の範囲の勾配とします。
  • タレ部の形状を「タレ部あり」「基礎コンクリートあり」から選択できます。

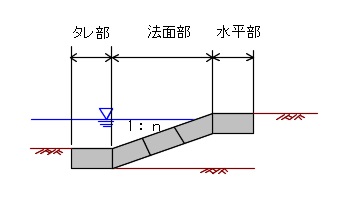

タレ部の形状

計算

作用荷重(じゃかご、かごマット(多段積工法))

  • 荷重ケースを10ケースまで設定可能です。各ケースは、① 常時/地震時、②水位(あり/なし)、③常時土圧/地震時土圧、④地震時慣性力(あり/なし)、⑤上載荷重(あり/なし)、⑥その他荷重(あり/なし)を選択可能です。
  • 設計に用いる土圧は以下の3種類から選択することができます。
    ①土圧のみ ②土圧+水圧 ③土圧+残留水圧
  • 水位の扱いは以下の通りです。
    ①浮力 ②揚圧力
  • 土圧計算法は、「試行くさび法」となります。

直接基礎の安定計算(じゃかご、かごマット(多段積工法))

  • 安定計算の照査は以下の通りです。
    ①転倒(偏心距離、安全率) ②滑動 ③支持力
  • 前面受働土圧を考慮できます。
  • 自立式、もたれ式に対応した照査が可能です。
     【自立式】合力作用位置:e、地盤反力の計算:三角形、台形分布
     【もたれ式】合力作用位置:d、地盤反力の計算:簡便法併用

掃流力の検討(じゃかご、かごマット(平張工法)、かごマット(多段積工法))

  • 無次元掃流力から中詰め材の必要粒径を検討します。
  • 中詰め材粒径に対する流速、かごの網目の厚さの算定を行います。
  • かごマット(多段積工法、平張工法)では、代表流速から中詰め材の粒径を算定します。

金網強度の検討(じゃかご)

  • 網線方向に伸びる場合の金網強度の検討を行います。
  • 網線直角方向に力が働く場合の金網強度の検討を行います。

代表流速の算定(かごマット(平張工法)、かごマット(多段積工法)、平張ブロック(連節ブロック護岸工法))

  • 粗度係数は、計算値を使用するか入力値を使用するか選択ができます。
  • 補正係数α1~α4を考慮した補正係数(α)と平均流速より代表流速を求めます。

安定検討(平張ブロック(連節ブロック護岸工法))

  • 単体モデル、群体モデルによる滑動照査を行います。
  • 代表流速は、計算値を使用するか入力値を使用するか選択ができます。
  • 単体モデルでの滑動照査を行う場合、めくれの照査が可能です。

制限事項(かごマット)

  • 法勾配1:1.5~1:2.0の範囲の鉄線籠型多段積護岸工の設計については対応しておりません。
  • 多段積工法の基礎部保護工法の検討について、「突込式(基礎部を現況河床以下に突っ込む工法)」の「護岸高さの検討(根入れ)」及び「並列式(現況河床付近に並列に設ける工法)」の「根固工の敷設幅の設計」については対応しておりません。

価格

かご工・平張工の設計 Ver5

新規購入費
(初年度サブスクリプション費用含む)
198,000円(税込)
サブスクリプション費用(2年目以降) 49,500円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 99,000円(税込)

災害対策セット(河川)

まとめてご購入いただいた場合、セット価格にてご提供できます。

災害対策セット(河川)

550,000円(税込)

等流の計算』 【132,000円(税込)】

不等流の計算』 【275,000円 (税込) 】

堤体の安定計算』 【275,000円 (税込) 】

『かご工・平張工の設計』 【198,000円 (税込) 】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
