BOXカルバートの設計

単ボックス・2連ボックスの常時、レベル1地震時、レベル2地震時の検討を行います。縦方向の検討では継手の計算まで行えます。

価格: 440,000円(税込)

システム概要

BOXカルバートの設計は、単ボックス・2連ボックスカルバートの常時、レベル1地震時、レベル2地震時の検討を行います。断面方向・縦断方向の検討が行えます。縦方向では継手の計算も行います。液状化の判定にも対応しています。
※本製品は「ボックスカルバートの耐震設計」の後継製品となります。

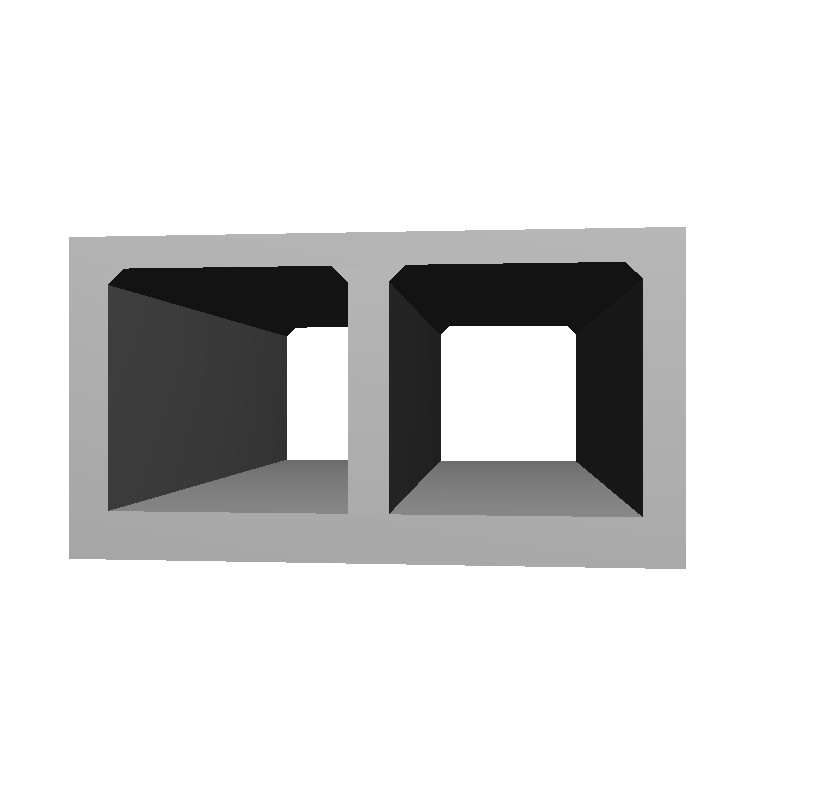

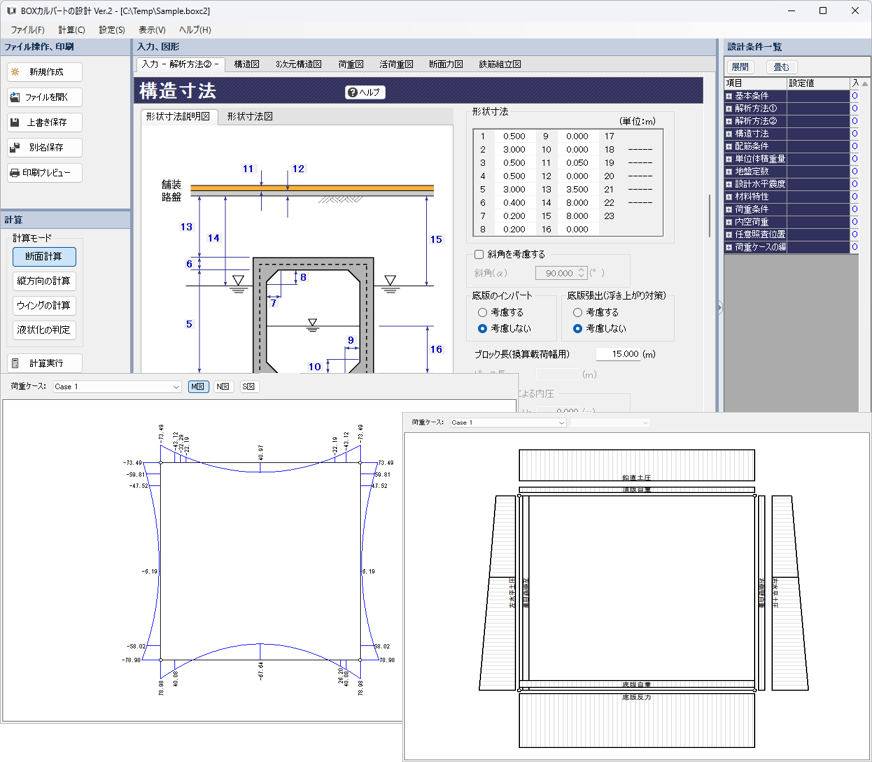

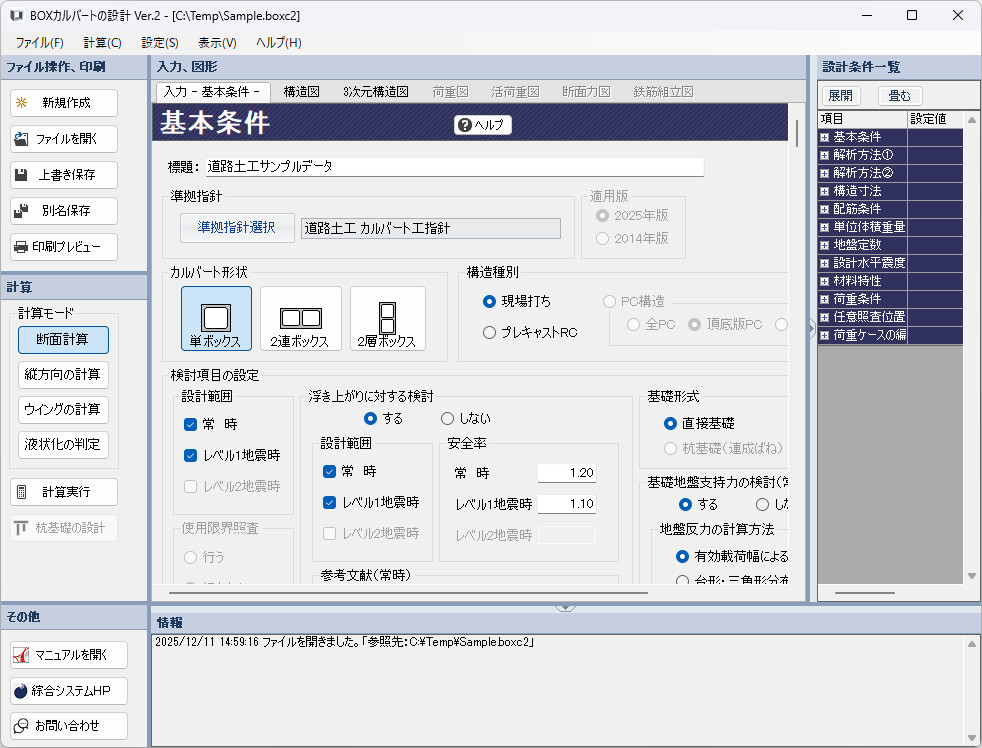

全体画面

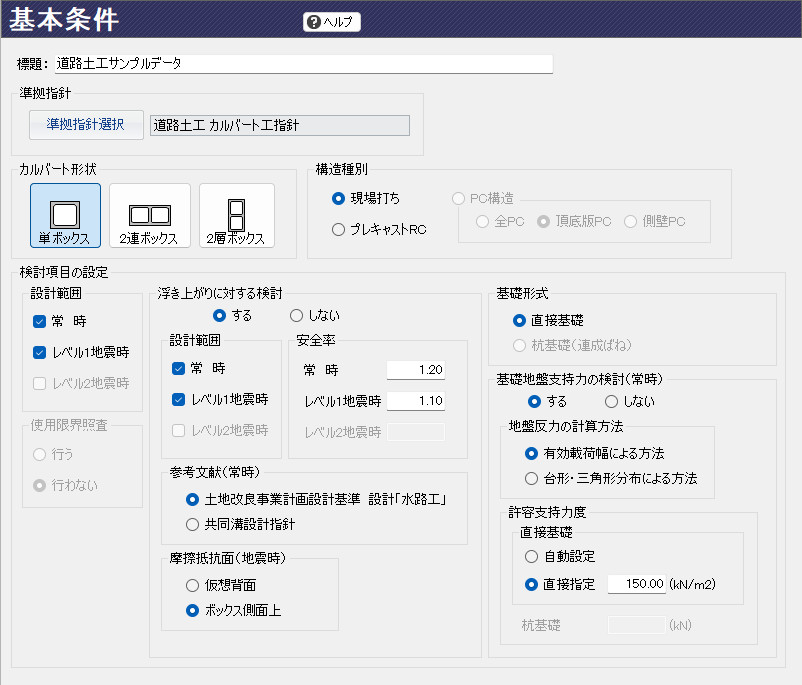

入力 基本条件

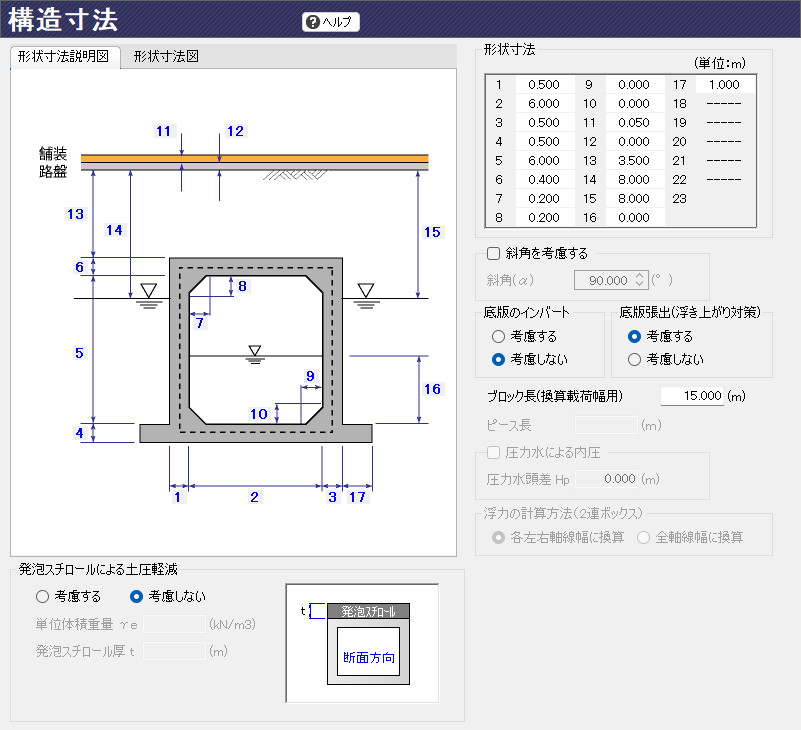

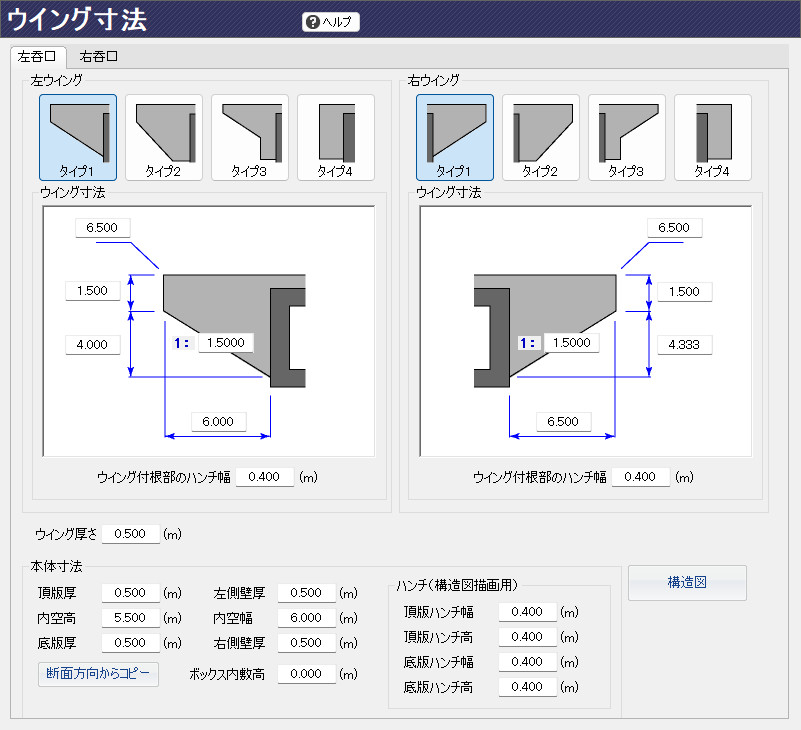

入力 構造寸法

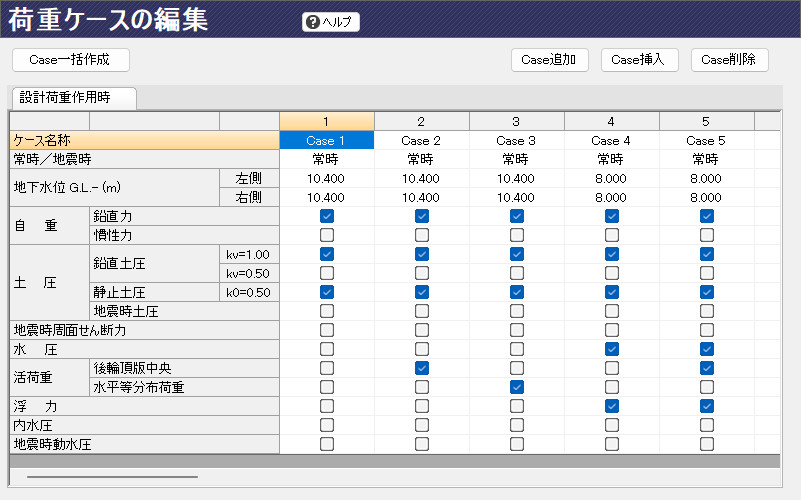

入力 荷重ケースの編集

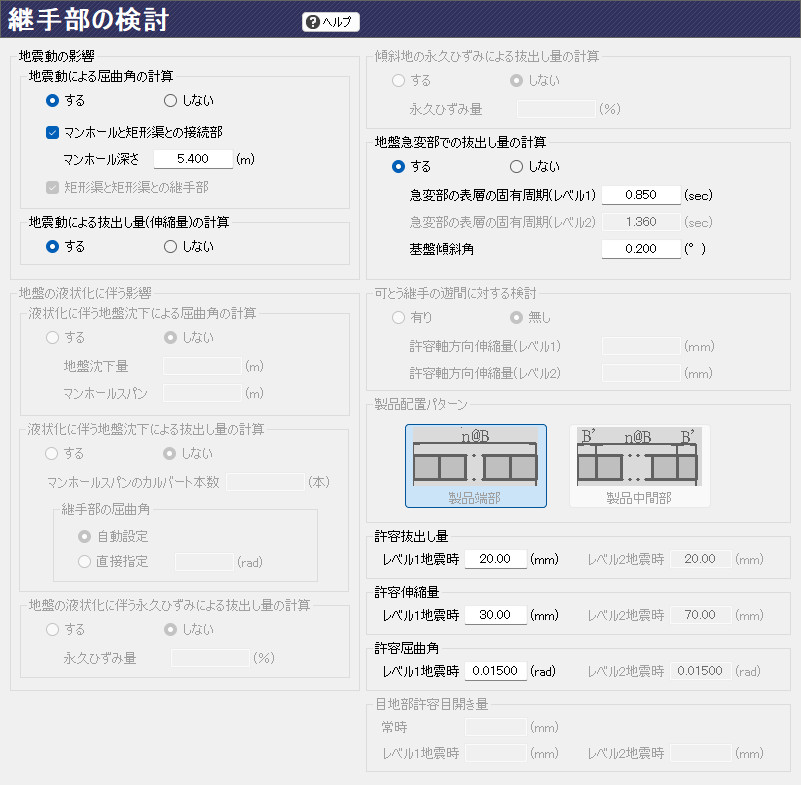

入力 縦方向の計算 継手

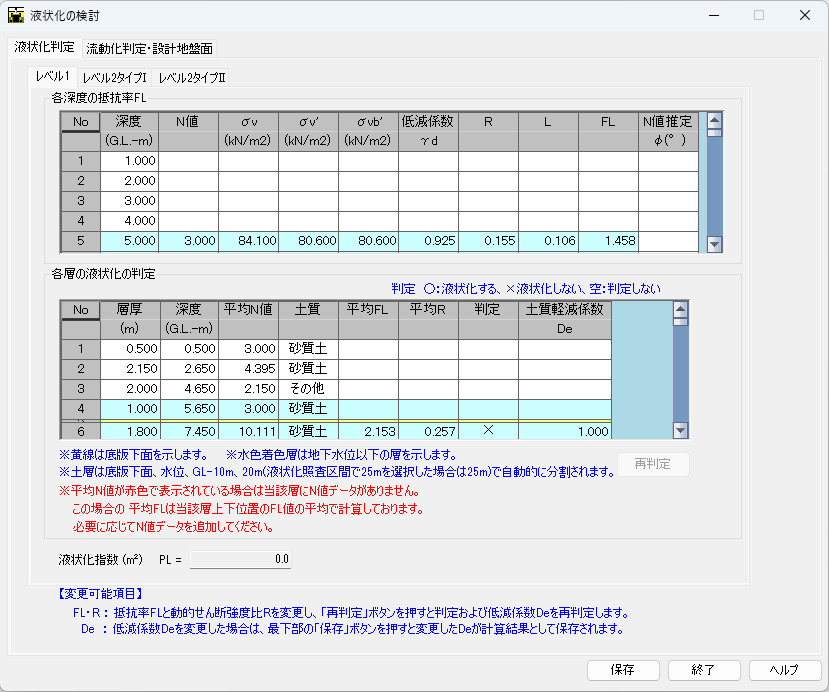

入力 液状化の判定

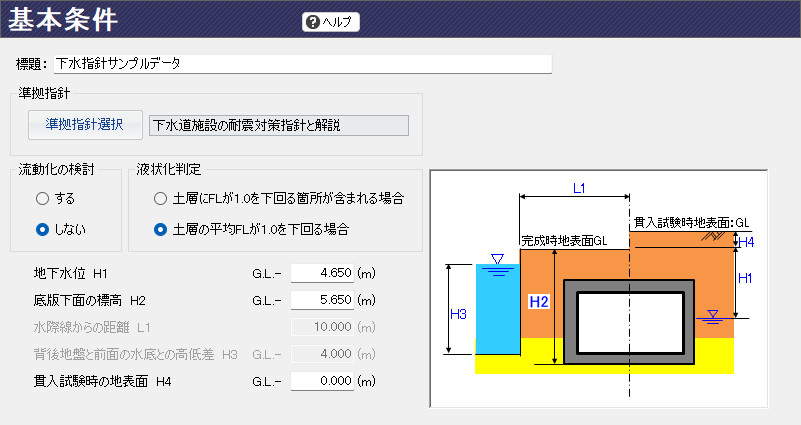

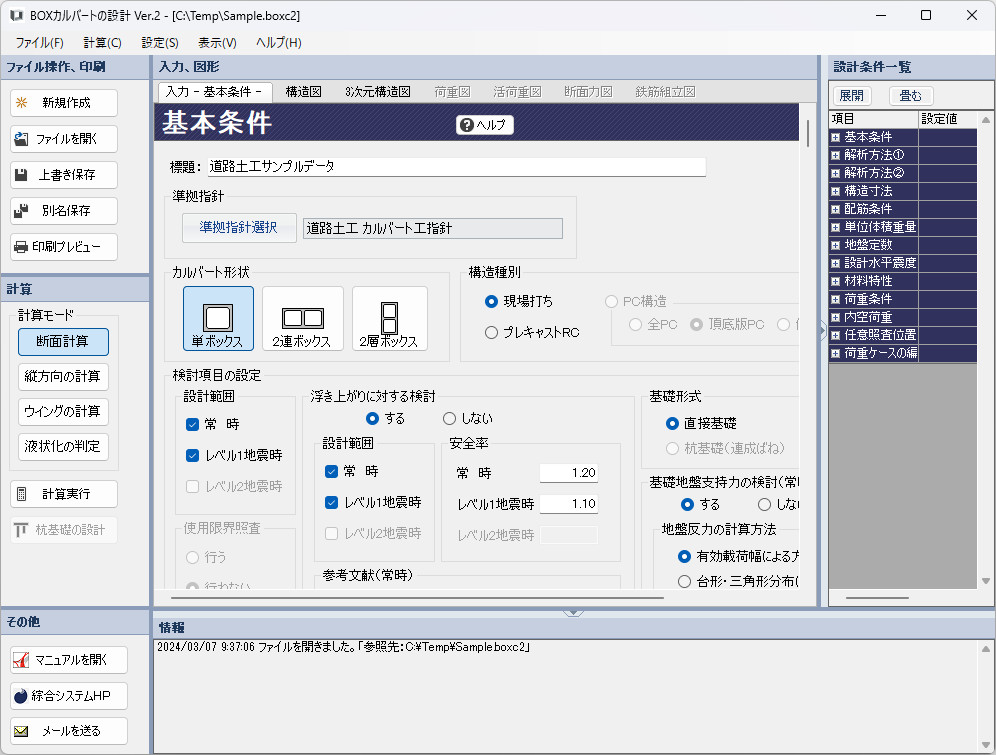

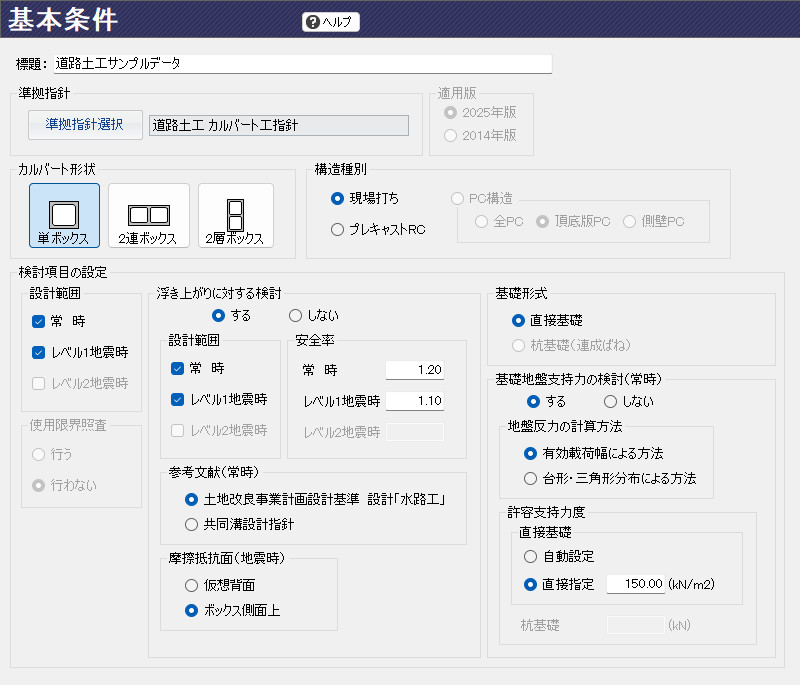

基本条件

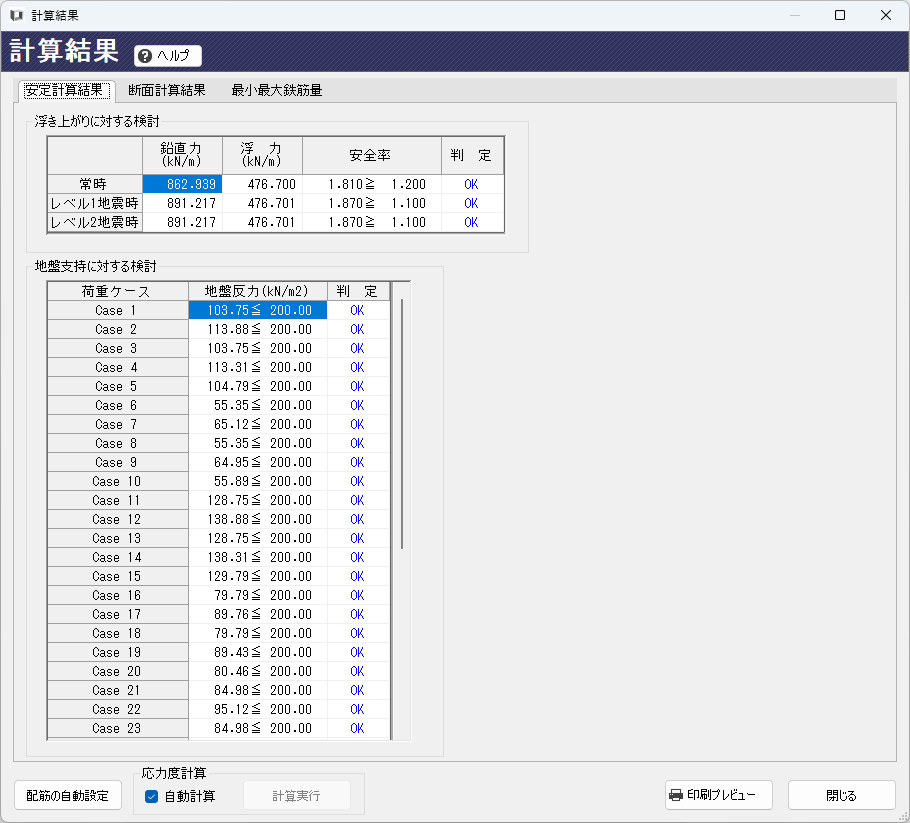

安定計算結果(断面計算)

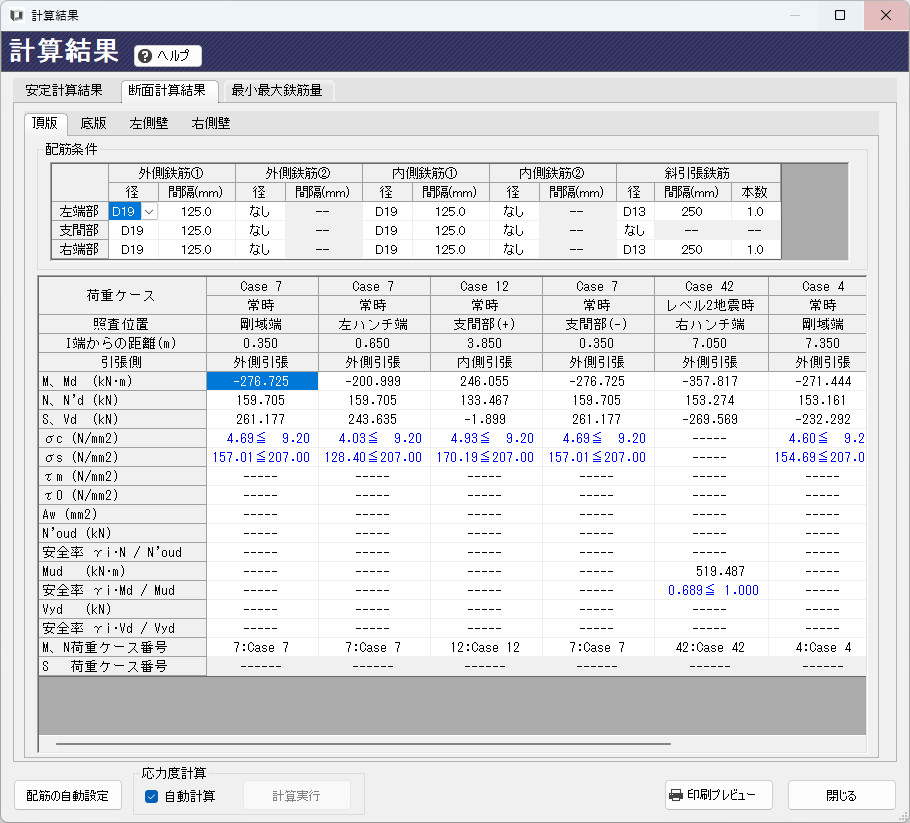

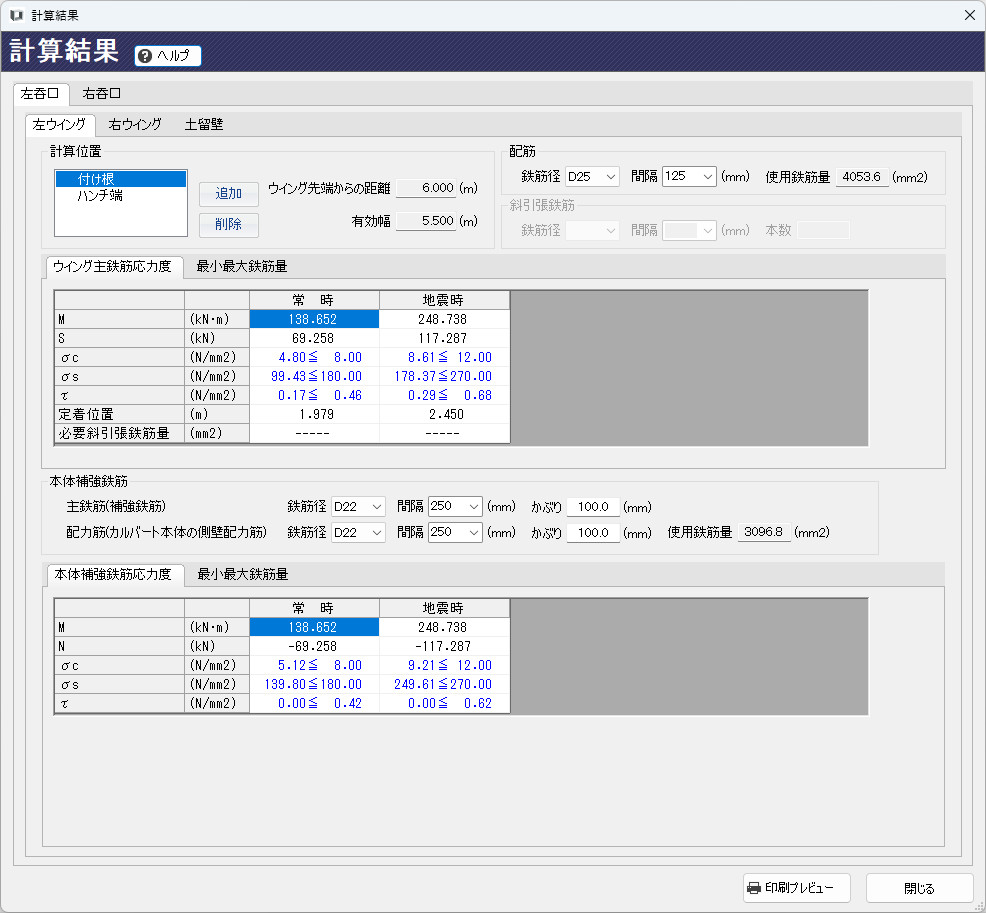

断面計算結果(断面計算)

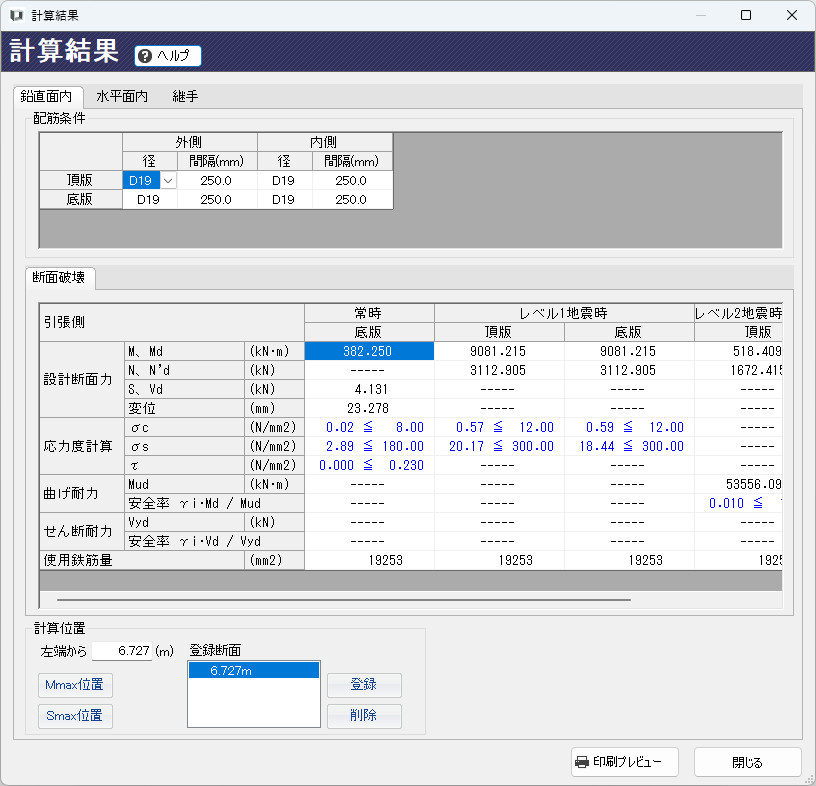

計算結果画面(縦方向の計算)

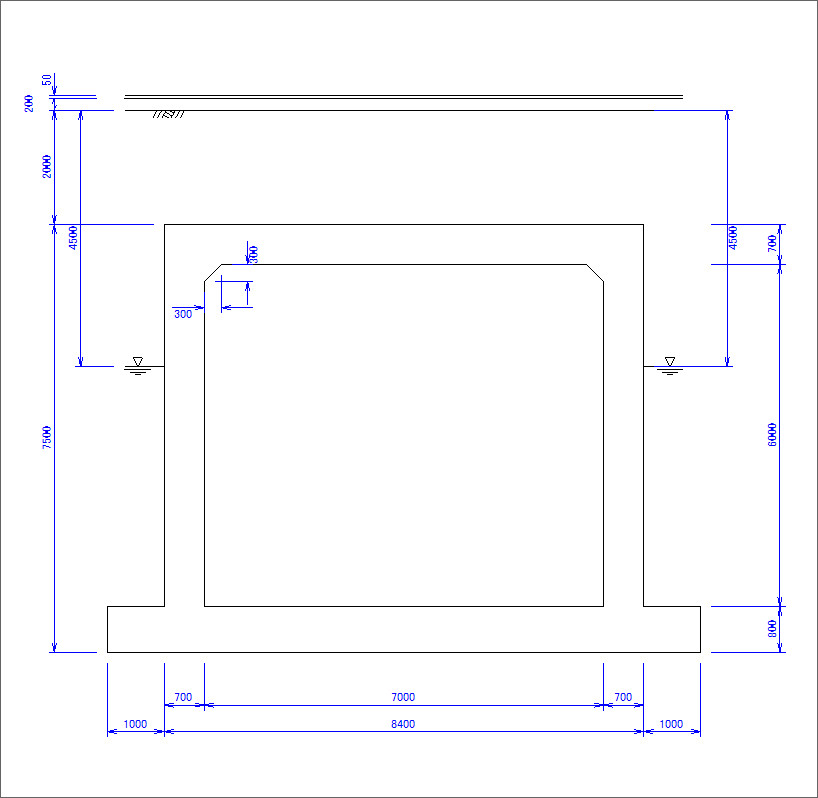

構造図

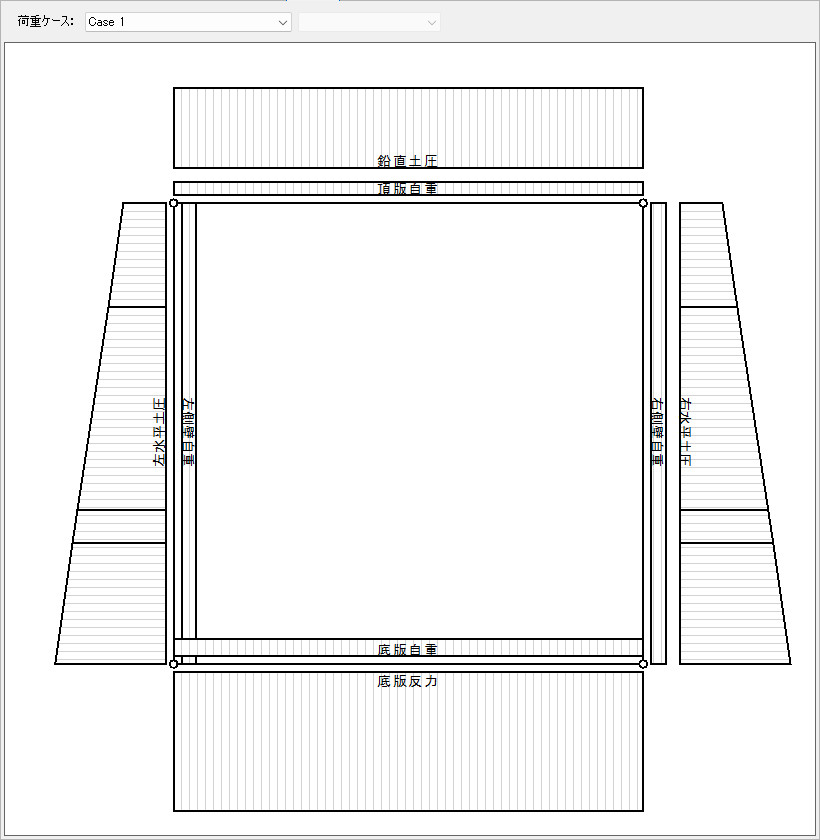

荷重図

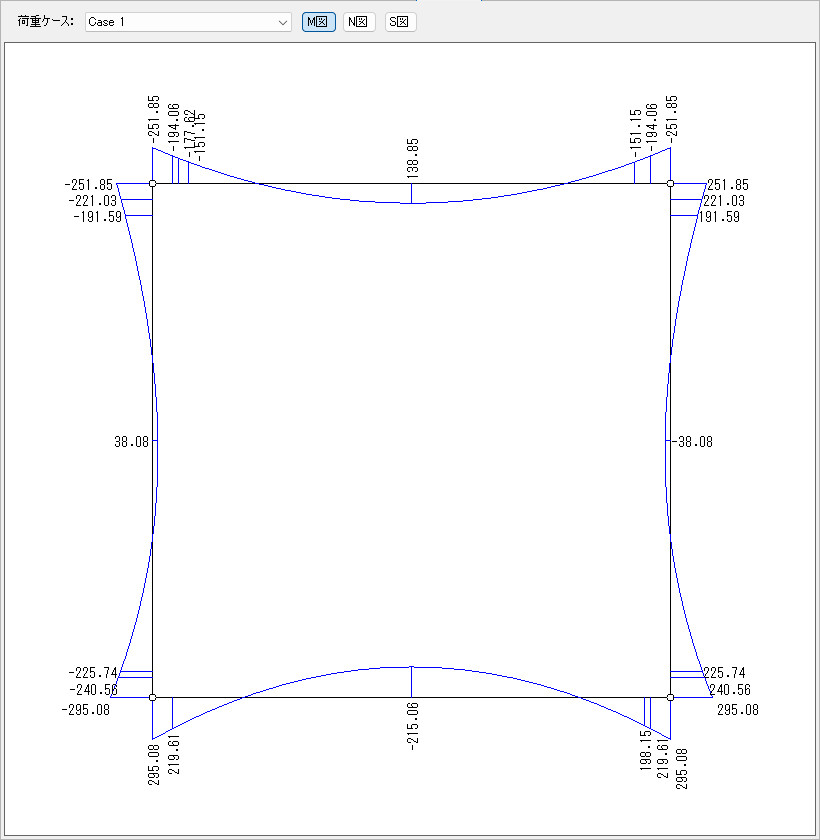

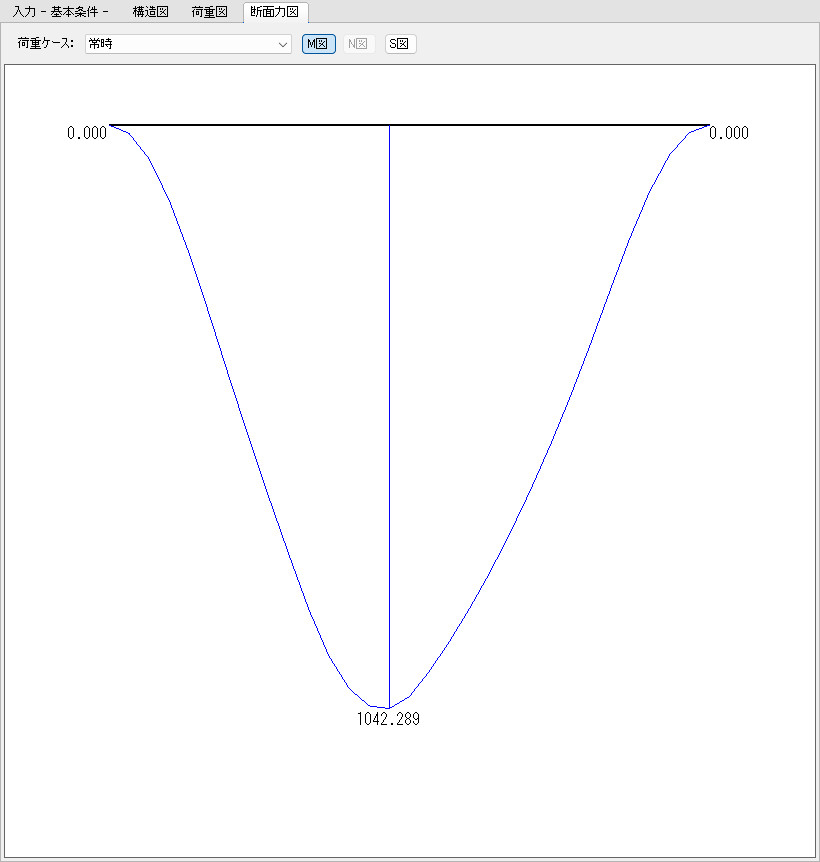

断面力図

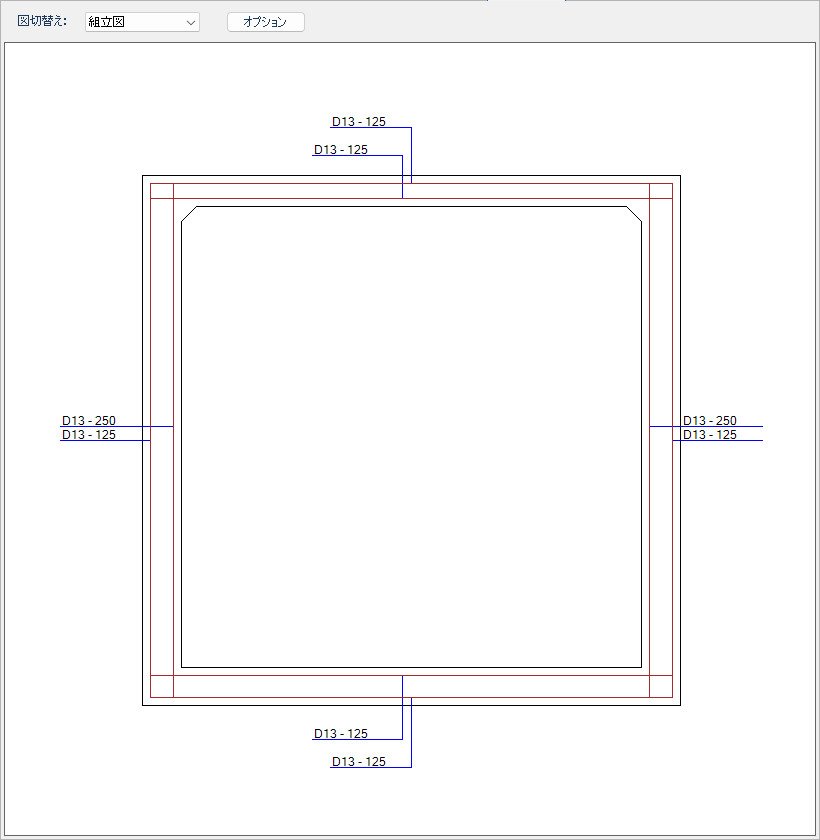

鉄筋組立図

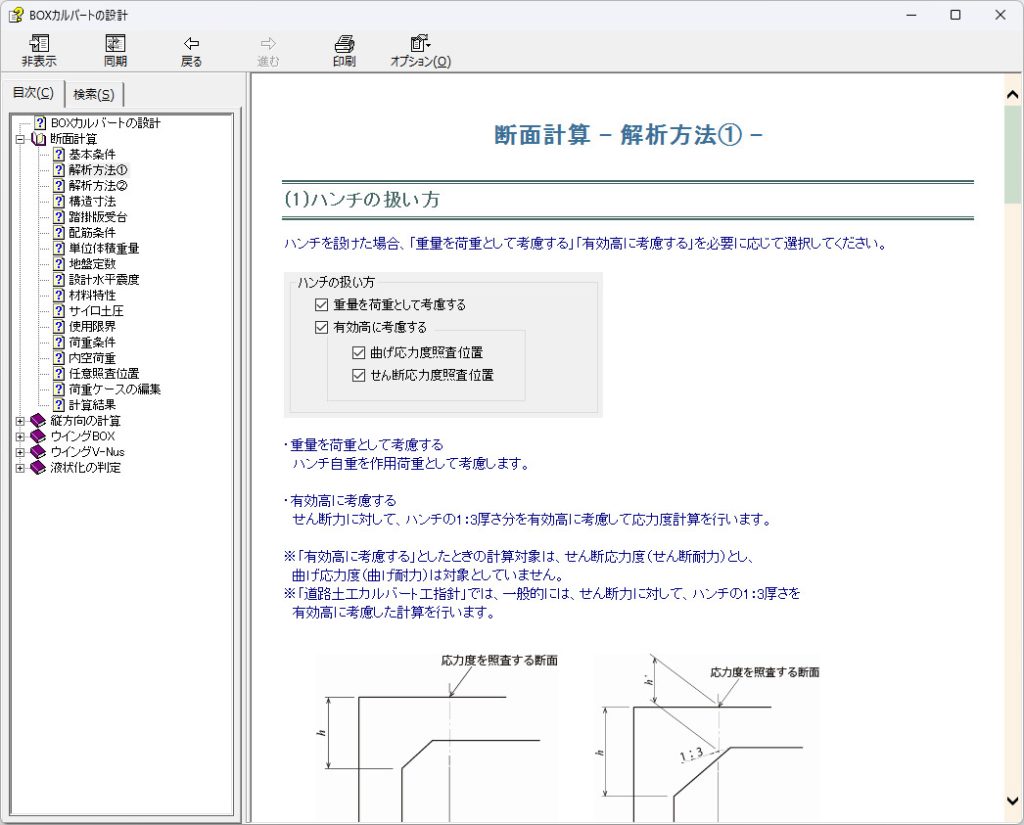

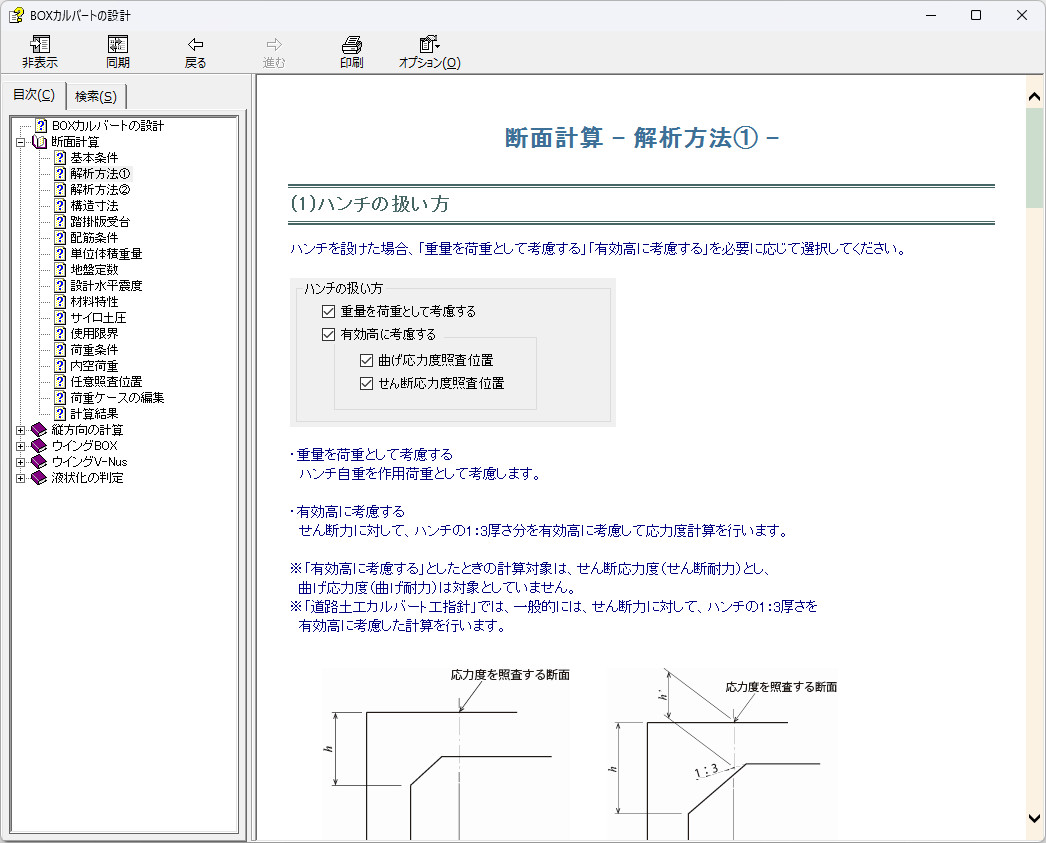

ヘルプ画面

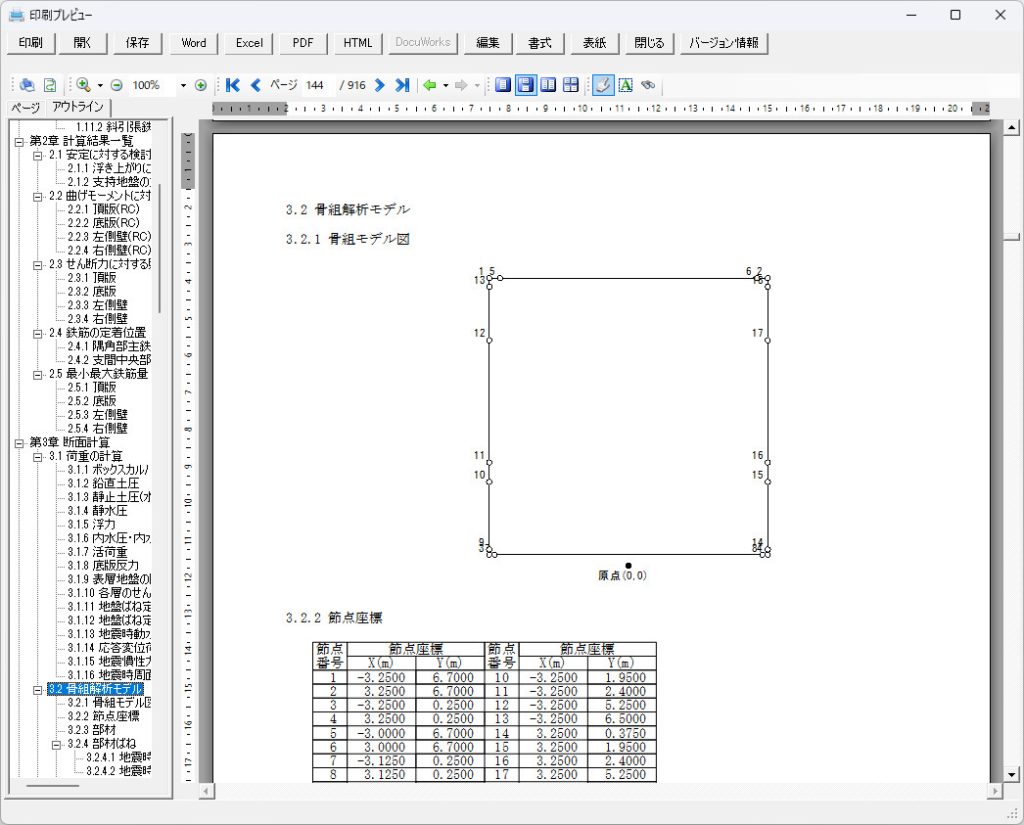

印刷プレビュー

適用基準・参考文献

適用基準

  • 下水道施設の耐震対策指針と解説 2014年版   平成26年5月 (日本下水道協会)
  • 土地改良事業計画設計基準及び運用・解説 設計「水路工」  平成26年3月 (農業農村工学会)
  • 土地改良事業設計指針「耐震設計」   平成27年5月 (農業農村工学会)
  • 道路土工 カルバート工指針 (平成21年度版)  平成22年3月 (日本道路協会)

参考文献

  • 下水道施設耐震設計計算例 管路施設編(前編)2015年版   平成27年6月 (日本下水道協会)
  • 土地改良施設 耐震設計の手引き  平成16年3月 (農業土木会)
  • 共同溝設計指針  昭和61年3月 (日本道路協会)
  • 道路橋示方書・同解説 V耐震設計編  平成14年3月 (日本道路協会)
  • 駐車場設計・施工指針 同解説  平成4年11月 (日本道路協会)
  • PCボックスカルバート道路埋設指針  平成3年10月 (日本PCボックスカルバート製品協会)
  • 道路橋示方書・同解説 V耐震設計編  平成24年3月 (日本道路協会)
  • 2012年制定 コンクリート標準示方書[設計編]  平成25年3月 (土木学会)

機能および制限

適用可能な断面形状

  • 適用形状は以下の通りで、剛域設定もできます。
  • 現場打ちボックスカルバート、PCプレキャストボックス
    (※『下水道施設の耐震対策指針と解説』で単ボックスカルバートの場合のみ)

断面方向

  • 安定計算は、浮き上がりの検討(常時、地震時)および地盤の支持力に対する検討を行います。
  • 断面力の算出は、平面骨組み解析より算出します。
  • 基礎形状は、直接基礎で開削工によるものとします。
  • 断面の検討は、常時及びレベル1地震動では許容応力度法により行います。
  • レベル2地震動の照査では終局限界状態設計法により行います。
  • 使用限界状態として、準拠基準を土地改良基準を選択した場合は、曲げひび割れ幅およびせん断ひび割れ幅の検討を行います。
  • 作用荷重は自重、鉛直土圧、水平土圧、静水圧、頂版上部等分布荷重、任意荷重、内水圧、圧力水圧を考慮し、活荷重として自動車荷重(T-6~T-25、TT-43)、群集荷重を考慮します。
    自動車荷重の載荷方向は並行、直行の選択が行えます。
  • 地震時増分荷重として、応答変位荷重、地震時慣性力、周面せん断力、地震時動水圧を考慮します。
  • 特殊な荷重を任意荷重として骨組解析上の部材に直接考慮することが可能です。
  • 入力条件より不利となる荷重の組み合わせを自動設定することができます。
  • 荷重の組み合わせケースは、任意に組み合わせを変更でき、組み合わせケースの追加、削除も自由に行えます。
  • 外水位は、荷重の組み合わせケースごとに設定を変更することが可能です。
  • 常時のみの計算では底版反力モデル、地震時では地盤ばねモデルで計算します。
    (常時、地震時の死荷重計算時はどちらのモデルにするか選択可能です。)
  • 地盤定数の入力は最大50層です。
  • 構造図、荷重図、断面力図、鉄筋組立図の表示と印刷ができます。
  • 部材毎に着目点を5箇所まで設ける事ができます。
  • 設計基準強度より許容応力度を自動設定できます。

※上載土形状は水平のみの対応です。

縦方向

  • 現場打ちボックスでは、常時および使用限界状態は弾性床上の梁として算出した断面力で、地震時は地震動により発生する断面力でT形断面の設計を行います。
  • プレキャスト製品で従連結を行う場合は、縦締めPC鋼棒の応力度・目地開き量・可とう継手の変位について照査します。
  • 縦締め連結を行わない場合は、継ぎ手の屈曲角・抜き出し量の照査ができます。
  • 地盤定数の入力は、最大50層です。

液状化の検討

  • 地盤条件の入力は、最大50層です。
  • N値の入力は、最大50点です。
  • レベル1地震動、レベル2地震動(タイプⅠ、Ⅱ)に対して、液状化の判定を行います。
  • 流動化の検討及び設計地盤面の判定を行ないます。

価格

BOXカルバートの設計

新規購入費
(初年度サブスクリプション費用含む)
440,000円(税込)
サブスクリプション費用(2年目以降) 88,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 220,000円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
