落差工の設計[水クッション機能版] Ver.2

「土地改良事業計画設計基準及び運用・解説 設計(水路工)」に基づき、水クッション型落差工の設計を行います。

価格: 132,000円(税込)

システム概要

「水クッション部の上下流取付水路の水理計算」・「クッション規模の比較検討」・「その他計算」を行います。
上下流取付水路の水理諸元では、等流水深・限界水深・限界比エネルギー等の水理計算を行います。
クッション規模の比較検討では、水クッション末端の静水圧と水クッション底に到達した位置の割合力との照査・水脈中心の傾斜角の照査・水クッション長さの計算を行います。その他計算では、落差工付近における完全越流状態の判定・落差状態の境界領域の水位・上流取付水路の検討・下流取付水路の検討を行います。

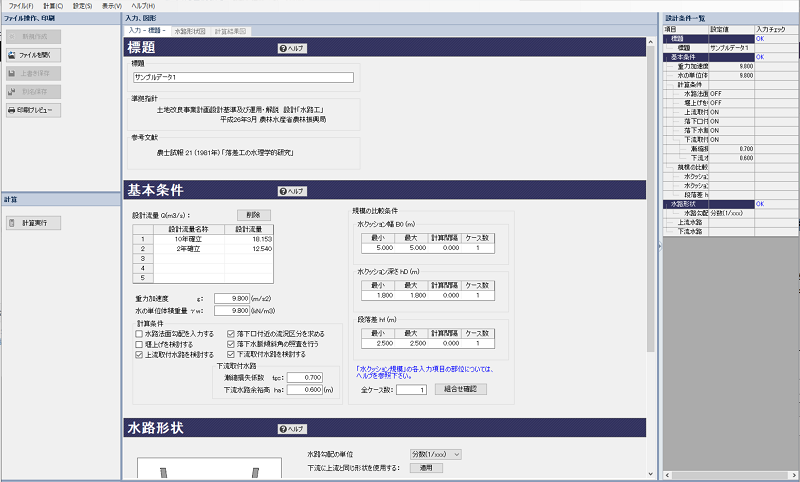

全体画面

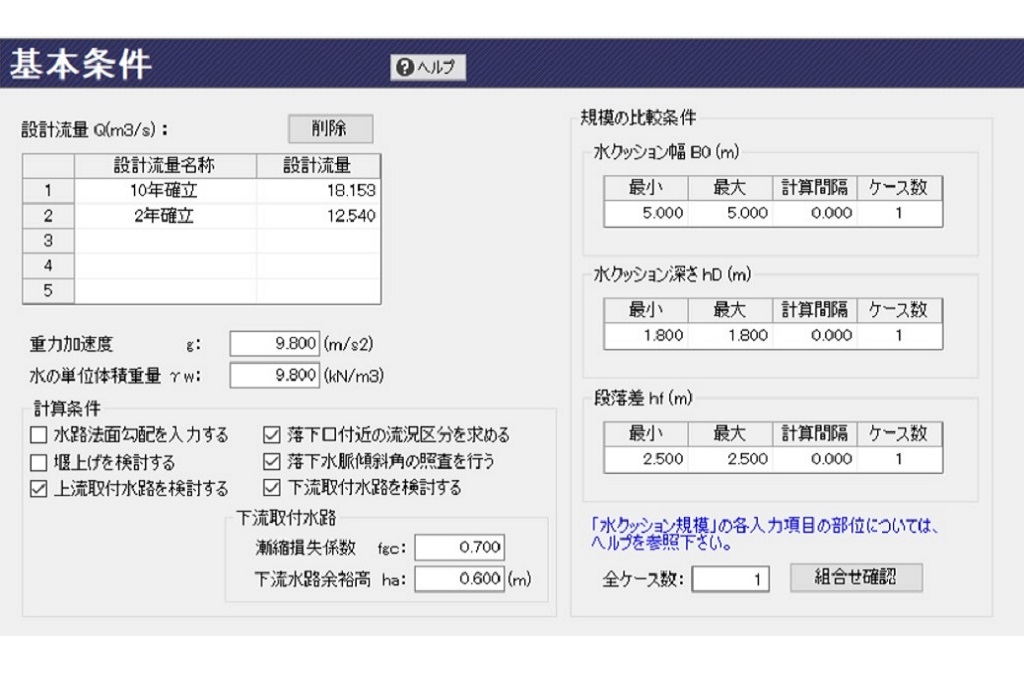

入力 基本条件

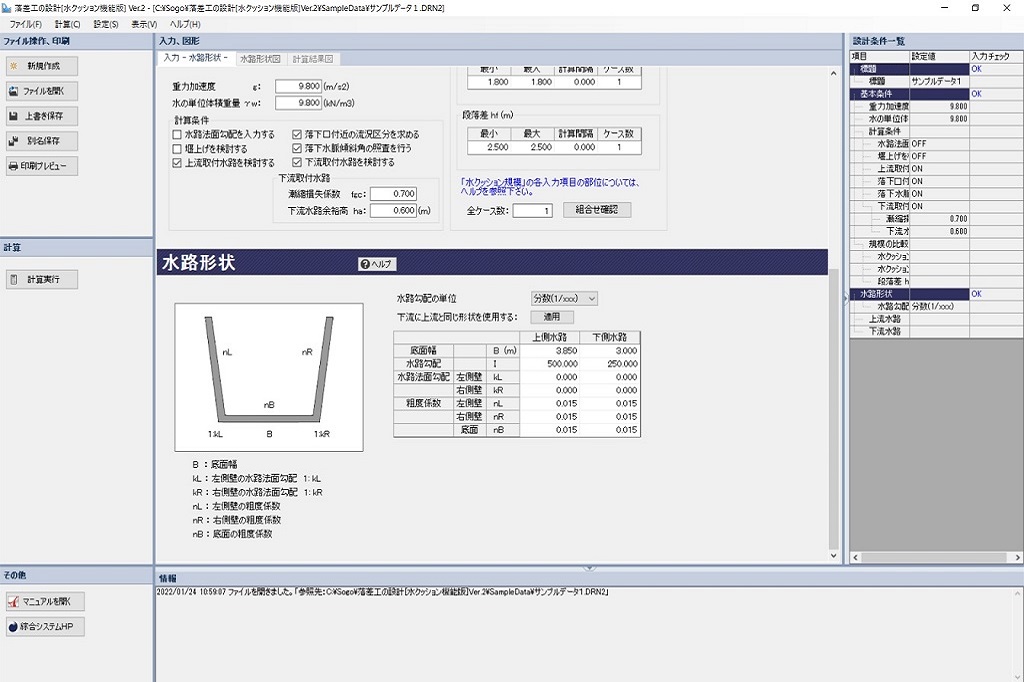

落差工の設計[水クッション機能版]_入力 水路形状

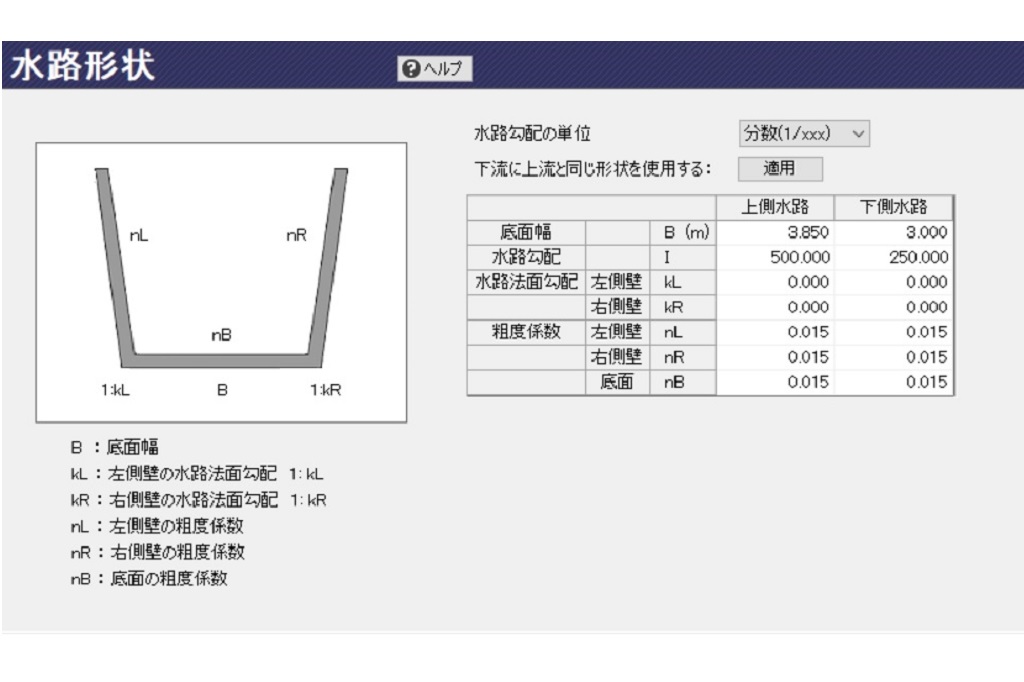

入力 水路形状

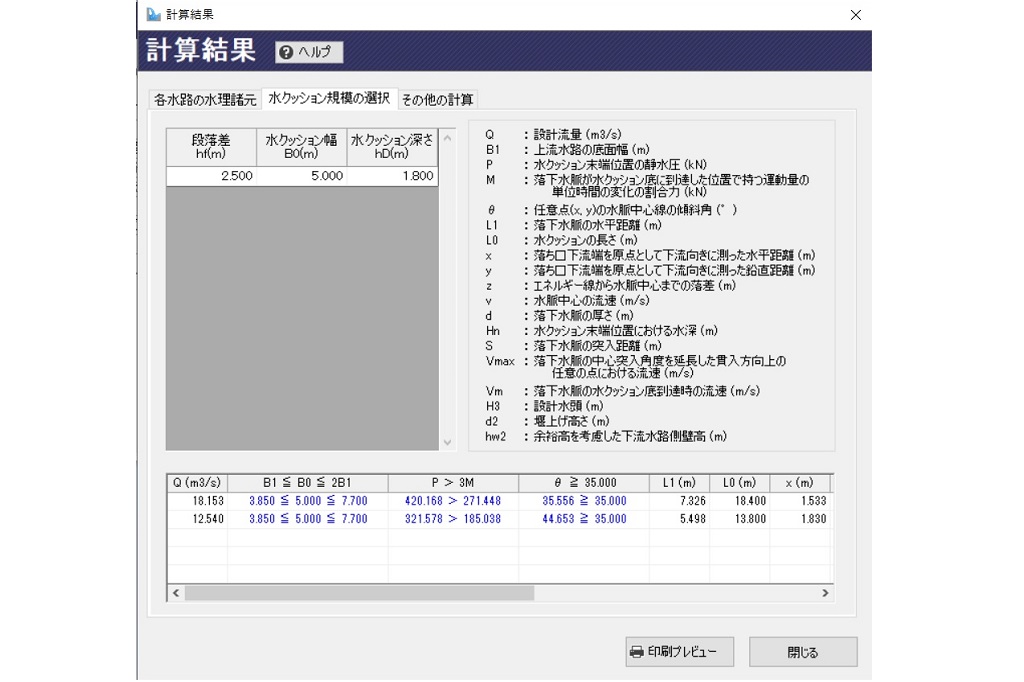

落差工の設計[水クッション機能版]_計算結果
計算結果

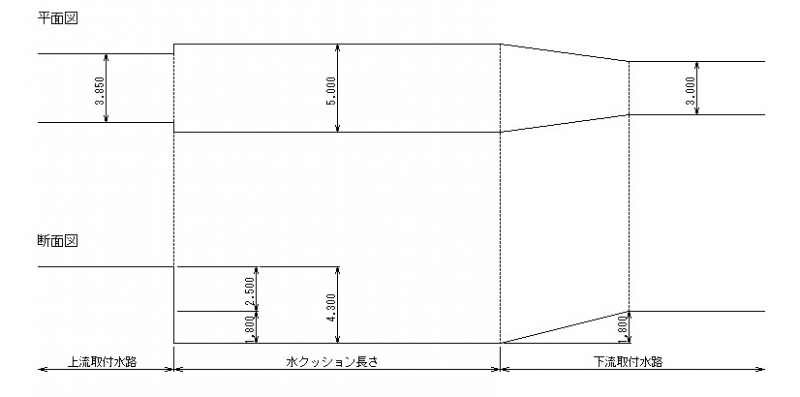

落差工の設計[水クッション機能版]_水路形状図

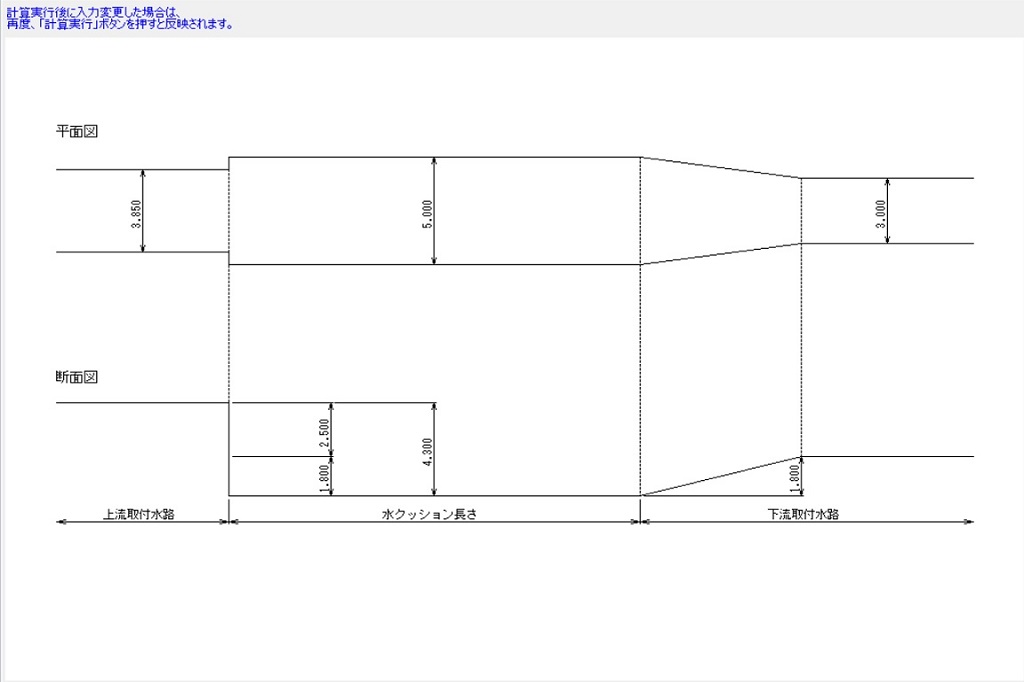

水路形状図
落差工の設計[水クッション機能版]_計算結果図

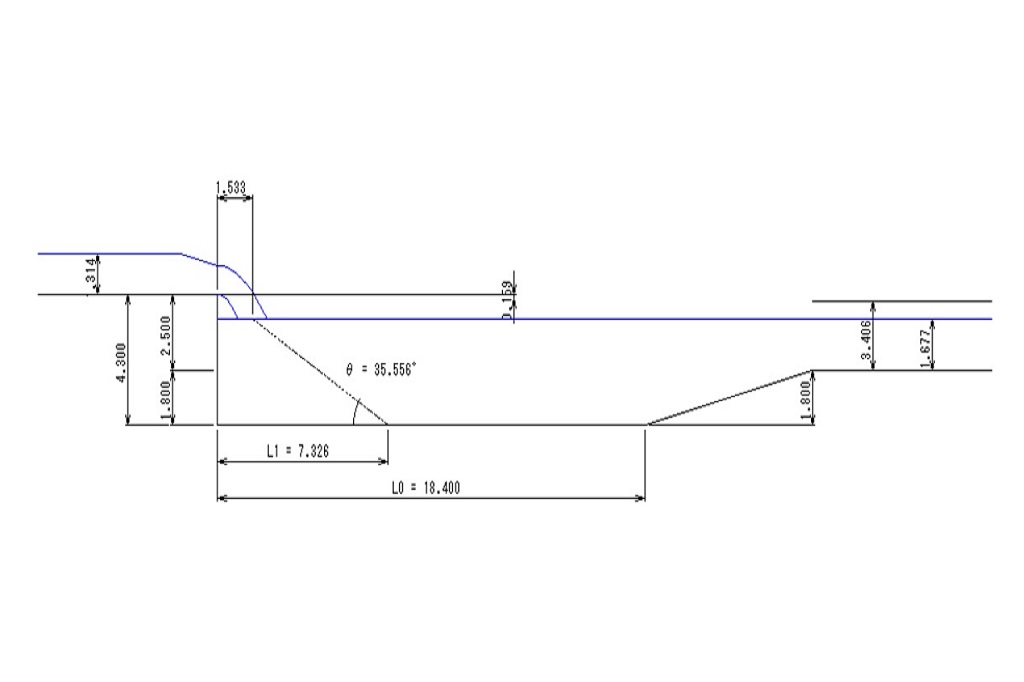

計算結果図

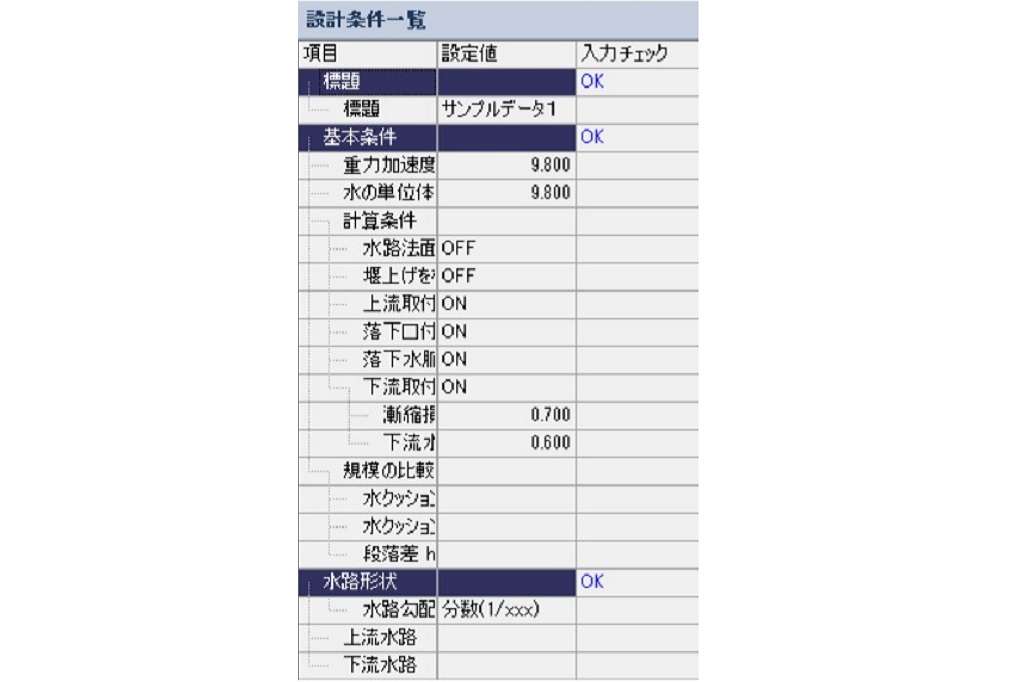

落差工の設計[水クッション機能版]_入力チェック
入力チェック

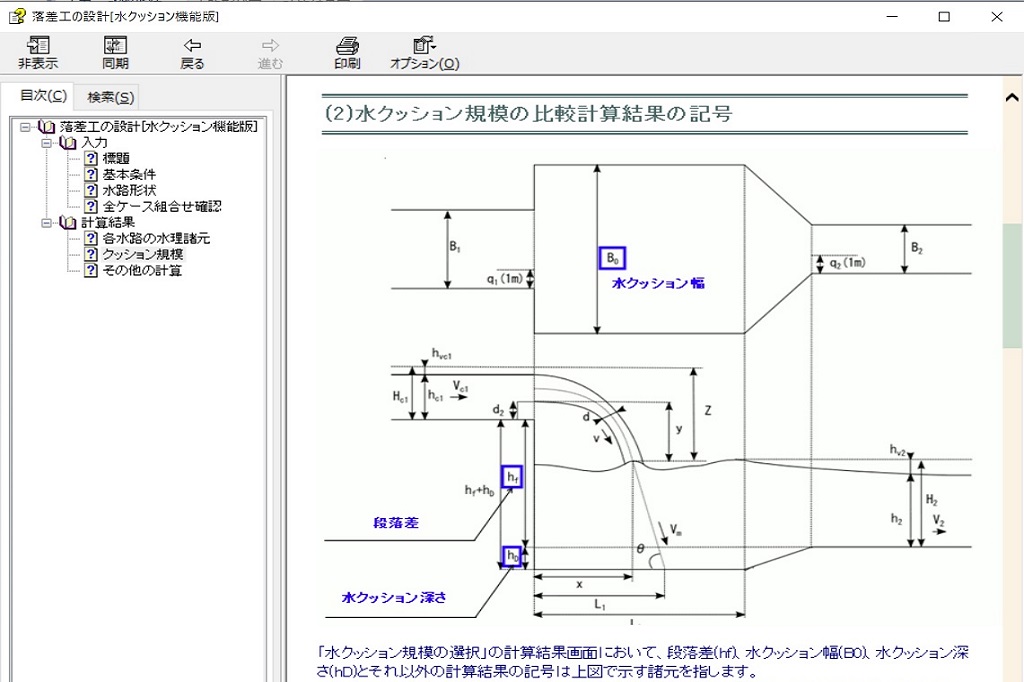

落差工の設計[水クッション機能版]_ヘルプ画面
ヘルプ画面

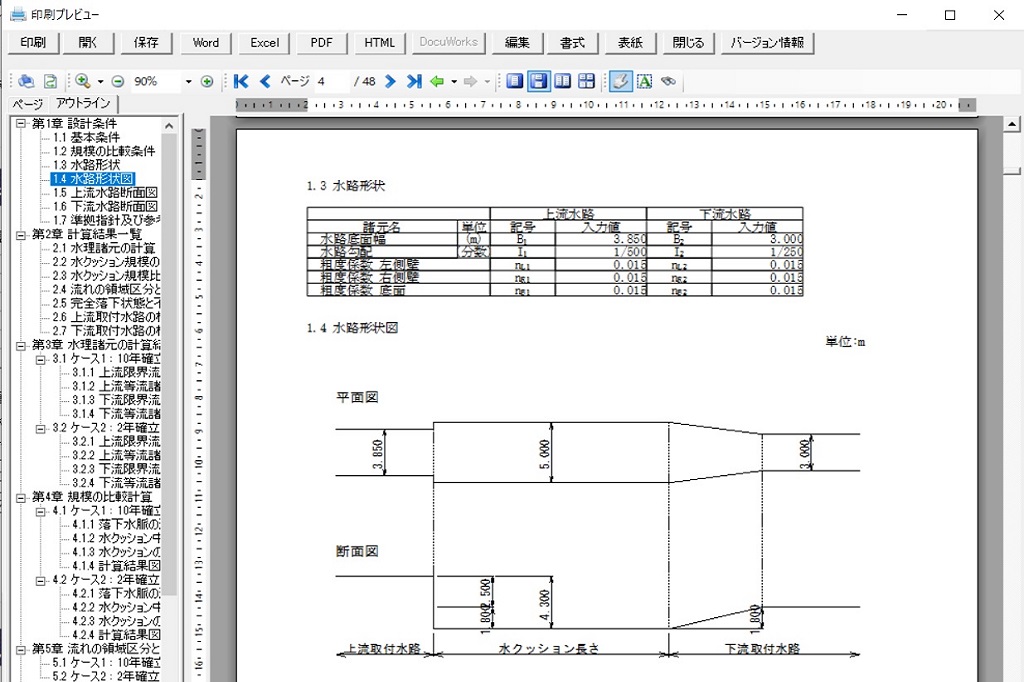

落差工の設計[水クッション機能版]_印刷プレビュー
印刷プレビュー

適用基準・参考文献

適用基準

  • 土地改良事業計画設計基準及び運用・解説 設計「水路工」  平成26年3月 (農林水産省農林振興局)

参考文献

  • 農士試報21  (1981年) 「落差工の水理学的研究」

機能および制限

上・下流取付水路の水理諸元

  • 上下流の水理諸元の水理計算内容は以下の通りです。
     水深
     潤辺
     流積
     流速
     流速水頭
     比エネルギー
     限界水深
     単位幅当たり流量
     限界流積
     限界流速
     限界流速水頭
     限界比エネルギー
  • 設計流量
     設計流量は最大5ケースまで設定可能です。

水路形状図

規模の比較条件より照査判定を満足するケースの水クッション幅(B0)、水クッション深さ(hD)、段落差(hf)から決まる水路形状図(平面図、断面図)が表示されます。

クッション規模の比較検討

  • 各流量ケース及びクッション規模の選択により下記の検討を行います。
     水クッション幅:B0と上流側取付水路幅:B1の比較照査を行います。(B1≦B0≦2・B1)
     水クッション末端の静水圧:Pと水クッション底に到達した位置の割合力:3Mとの照査を行います。
     水脈中心の傾斜角θ≧35.000°
     水クッション長さL0の計算を行います。
  • その他の計算結果
     その他落下水脈の形状及び堰上げ高:d2の計算を行います。
  • 流量ケース及びクッション規模
     設計流量は最大5ケースまで設定可能です。
     クッション規模(クッション幅:B0、段落差:hf、クッション深さ:hD)の各ケースごとに分けて計算することができます。
     各流量ケースに対し、1ケースのクッション規模のみ出力します。全ケースの出力はできません。

その他の計算

  • 落下口付近の流況区分
     完全落下状態であるかの判定を行います。
     ※「完全落下状態」以外の流況区分となった場合は、計算を中断します。
  • 落差状態の境界領域の水位
     境界領域の水深及び下流取付水路の等流水深を求めて、完全落下状態であるかの判定を行います。
  • 上流取付水路の検討
     単位幅当たり流量及び上下流水位差から求めた水路長さの内、大きい方を取付水路の長さとします。
  • 下流取付水路の検討
     漸縮による損失水頭を考慮して下流取付水路以降部の側壁高さを決め、余裕高を考慮した高さを下流水路側壁高とします。

価格

落差工の設計[水クッション機能版] Ver.2

新規購入費
(初年度サブスクリプション費用含む)
132,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 66,000円(税込)

申込書も準備しております。ご利用下さい。
※エクシードシリーズのサブスクリプションはお得な「区分割引制度」が利用可能です。制度詳細はこちら

落差工の設計セット

まとめてご購入いただいた場合セット価格にて提供できます。

落差工の設計セット

242,000円(税込)

『落差工の設計[水クッション機能版]』【132,000円(税込)】

落差工の設計[床止め機能版]』 【165,000円(税込)】

農林セット

まとめてご購入いただいた場合セット価格にて提供できます

農林セット

385,000円(税込)

U型水路の設計』【165,000円 (税込)】

『落差工の設計[水クッション機能版]』 【132,000円 (税込)】

ブロック積擁壁の設計』 【165,000円 (税込)】

堤体の安定計算』 【198,000円 (税込)】

資料DL・お問合せ

ご使用・ご提供方法

  • 対応OS Windows 8.1 ・ 10・11
  • WEB ライセンス認証版となります。(インターネット環境が必須です)
  • マイページ(ホームページ)からのダウンロード版となります。
  • 2ライセンス同時にご使用いただけます。
  • ネットワーク上でのご利用も可能です。
