石積(ブロック積)擁壁設計システム

石積(ブロック積)擁壁設計システム Ver.1

「示力線法」および「偏心距離による安定計算」により石積擁壁(ブロック積擁壁)の安定計算を行ないます。

Ver.1 リリース日:2024.4.1
機能アップ履歴

システム概要

本システムは、盛土部および切土部に設置する石積擁壁(ブロック積擁壁)の安定計算を行います。転倒に対する検討では、「示力線法による方法」・「偏心距離による方法」より選択することができ、「滑動」・「支持地盤の支持力」などの安定計算を行います。

入力 断面形状

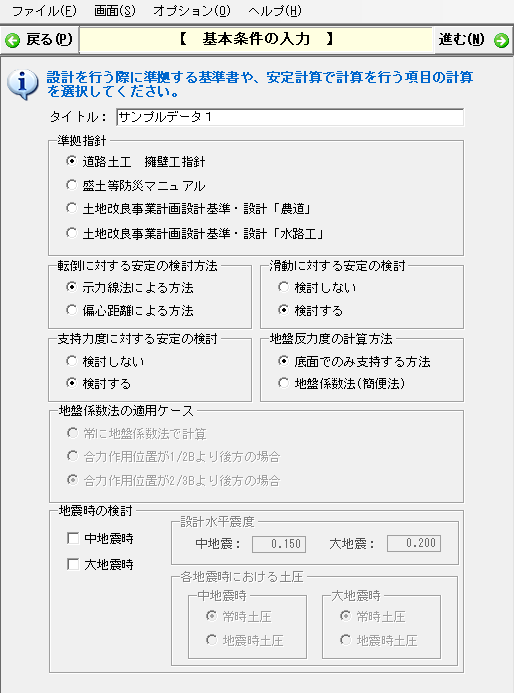

入力 基準選択 検討項目選択

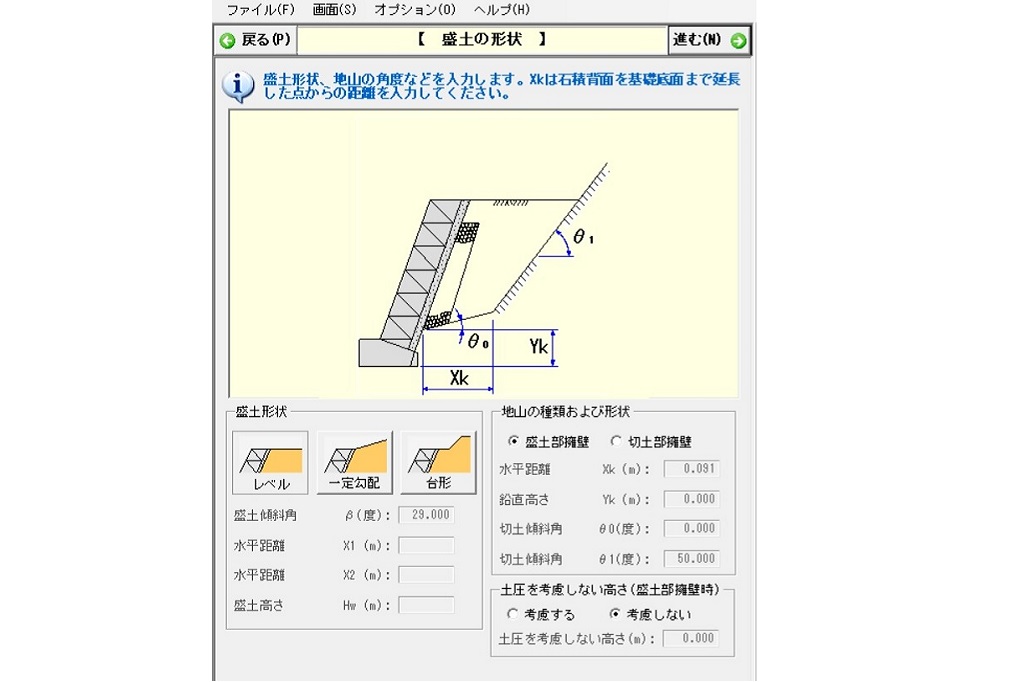

入力 背面形状

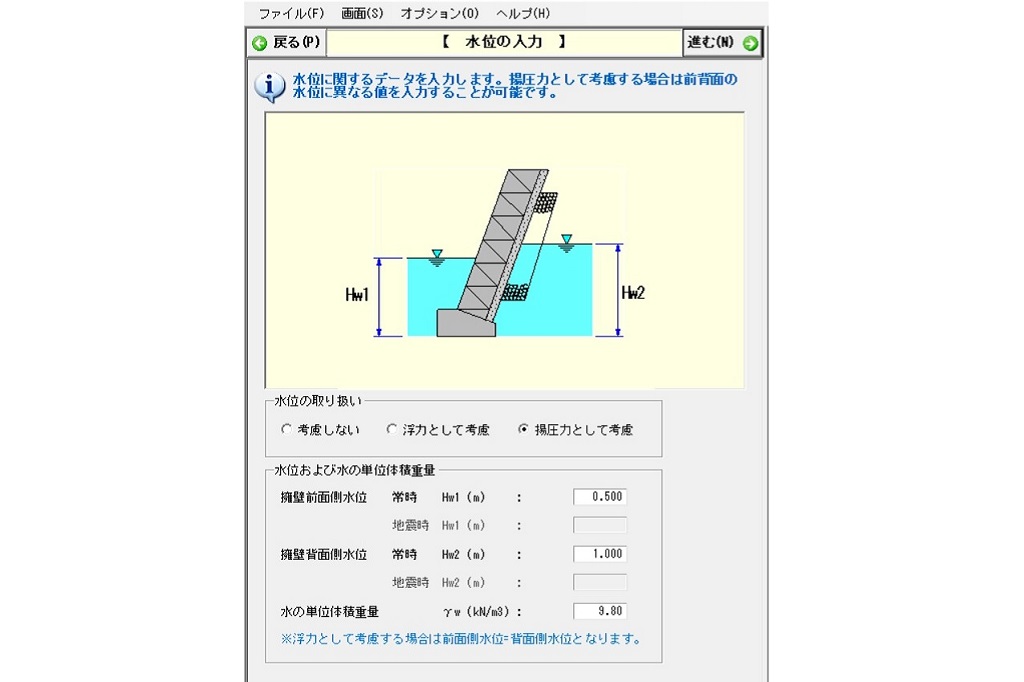

入力 水位

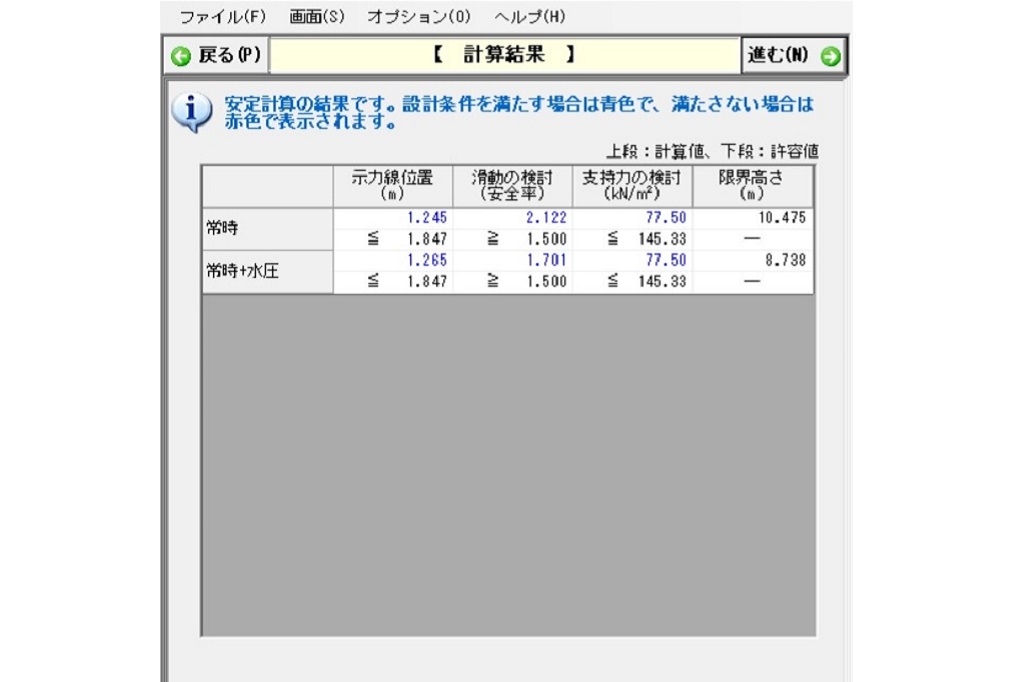

計算結果

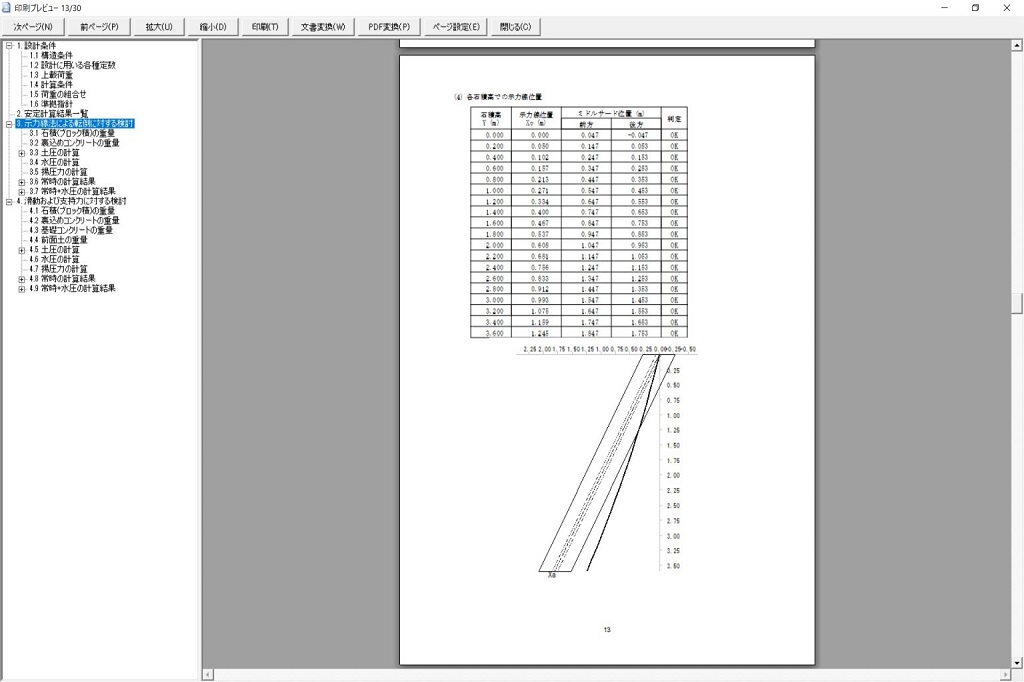

印刷プレビュー

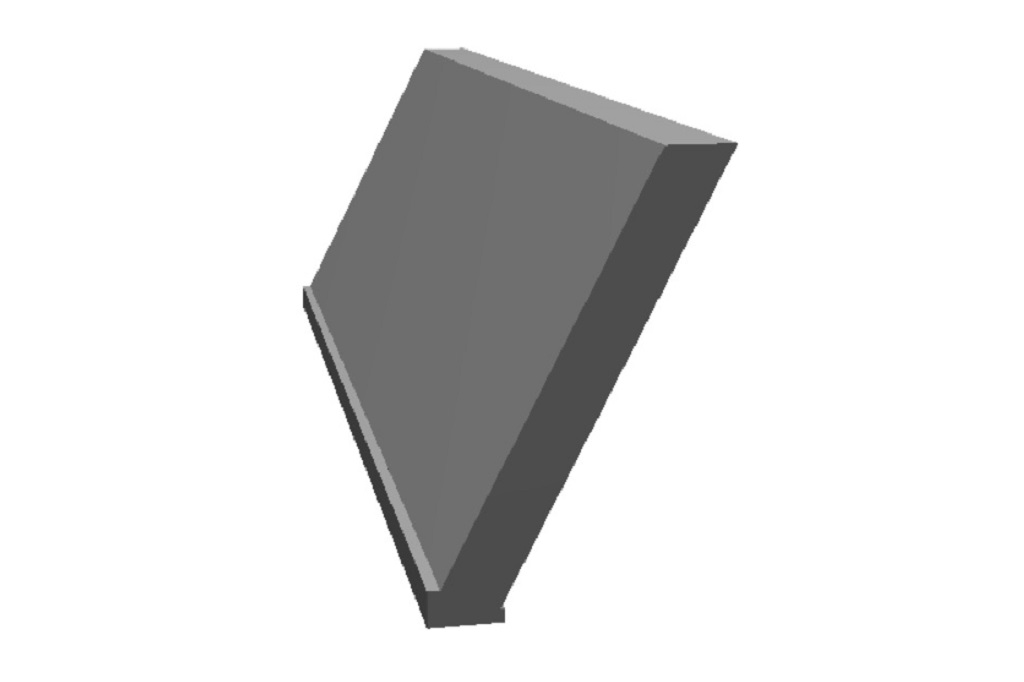

3次元構造図

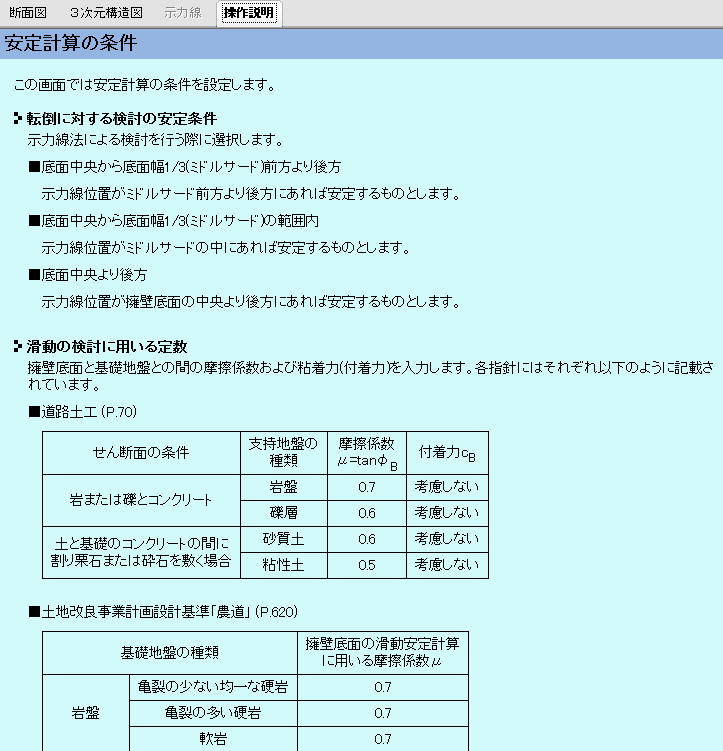

操作説明

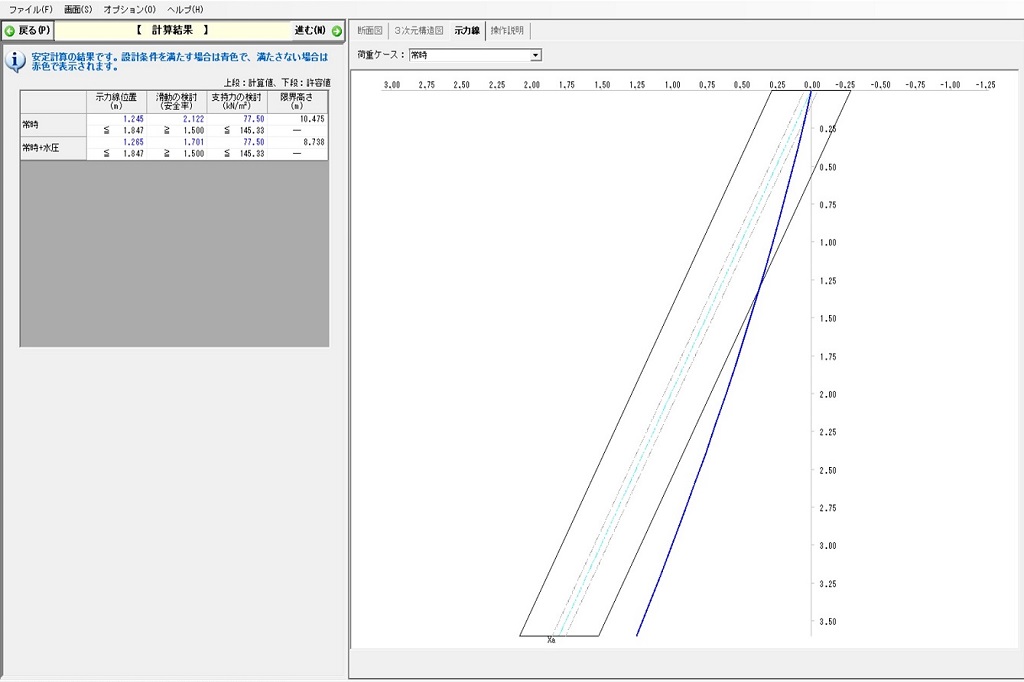

示力線図

適用基準・参考文献

  • 道路土工 擁壁工指針  平成24年7月(日本道路協会)
  • 盛土等防災マニュアルの解説  令和5年11月(盛土等防災研究会)
  • 宅地防災マニュアルの解説(第三次改訂版)  令和4年2月(宅地防災研究会)
  • 土地改良事業計画設計基準・設計「農道」  令和6年3月(農林水産省農村振興局)
  • 土地改良事業計画設計基準・設計「水路工」  平成26年3月(農林水産省農村振興局)
  • 続・擁壁の設計法と計算例  (右城猛著 理工図書)
  • もたれ式・ブロック積擁壁の設計と解説  (高倉正人著 現代理工学出版)

機能および制限

擁壁形状および地盤形状

  • 裏込めコンクリート厚を天端と下端で変化させる事ができます。
  • 基礎コンクリートの考慮の有無を選択できます。
  • 形状を断面図および3次元で確認することができます。
  • 裏込め土地表面の形状はレベル(水平)・一定勾配・台形より選択できます。

荷重

  • 土圧は、クーロン公式・ランキン(常時のみ)・試行くさび法・土圧係数に対応しています。
  • 切土部土圧に対応しています。
  • 水圧および浮力(または揚圧力)を考慮することができます。
  • 上載荷重は、自動車荷重・宅地荷重・群衆荷重・雪荷重に対応しています。
  • その他の上載荷重を最大5まで入力できます。
  • 鉛直集中荷重・水平集中荷重を指定位置に考慮することができます。
  • 地震慣性力および地震時土圧を考慮することができます。
  • 中地震時、大地震時を同時に計算することができます。
  • 荷重の組合せを任意に選択することができます。

安定計算

  • 転倒に対する検討は、「示力線法による方法」・「偏心距離による方法」より選択できます。
  • 滑動に対する検討・支持地盤の支持力に対する検討ができます。
  • 滑動に対する検討で、前面受働土圧および底面傾斜の影響を考慮することができます。
  • 地盤反力度の算出方法は、「底面でのみ支持する方法」・「地盤係数法に基づく簡便法」より選択できます。
  • 「地盤係数法に基づく簡便法」では、擁壁底面における合力作用位置に応じて適用の有無を選択できます。
  • 支持地盤の許容鉛直支持力は、入力値および各基準書に準じた計算ができます。

価格

石積(ブロック積)擁壁設計システム Ver.1

新規購入費
(初年度サブスクリプション費用含む)
110,000円(税込)
サブスクリプション費用(2年目以降) 27,500円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル (1ヵ月間) 55,000円(税込)

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>> https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
