ボックスカルバート設計システム

単ボックスの横断方向の設計を行うシステムです。

価格: 110,000円(税込)

システム概要

本システムは、単ボックスの横断方向の構造計算を行います。
準拠指針は「道路土工 カルバート工指針」「建設省制定標準設計」「土木構造物設計マニュアル」より選択できます。
活荷重は輪荷重や群集荷重を考慮でき、ピッチまたは本数を優先にした自動配筋ができます。

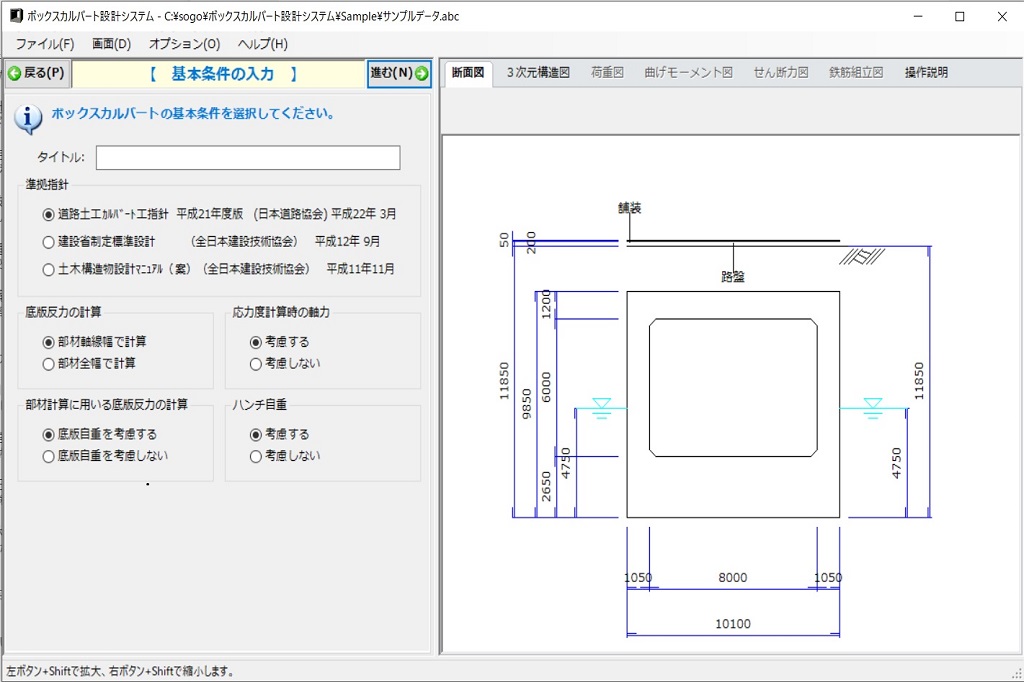

ボックスカルバート設計システム_全体画面
全体画面

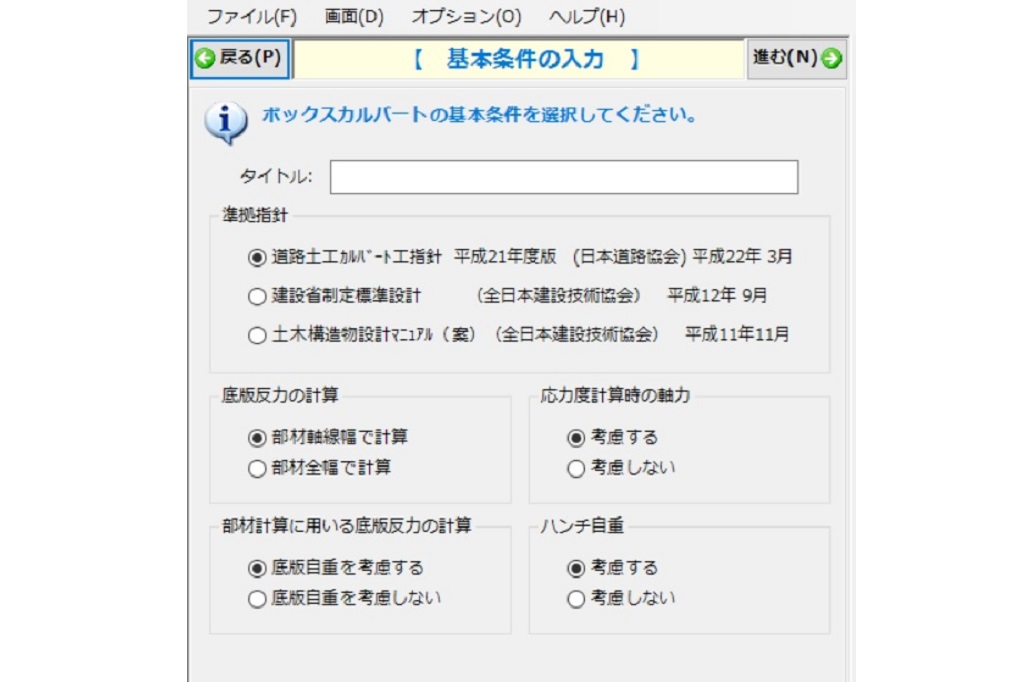

ボックスカルバート設計システム_入力 準拠指針選択
入力 準拠指針選択

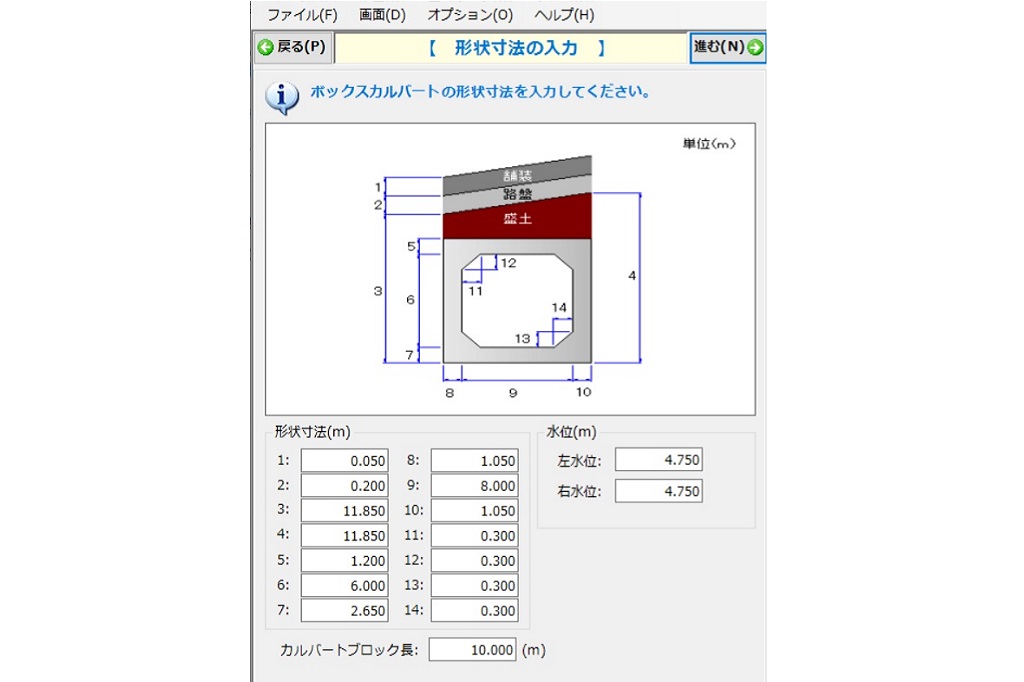

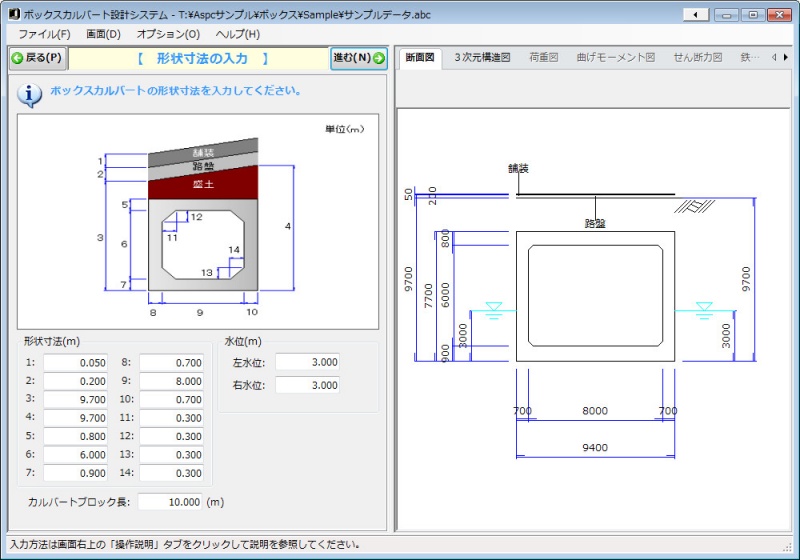

ボックスカルバート設計システム_入力 断面形状
入力 断面形状

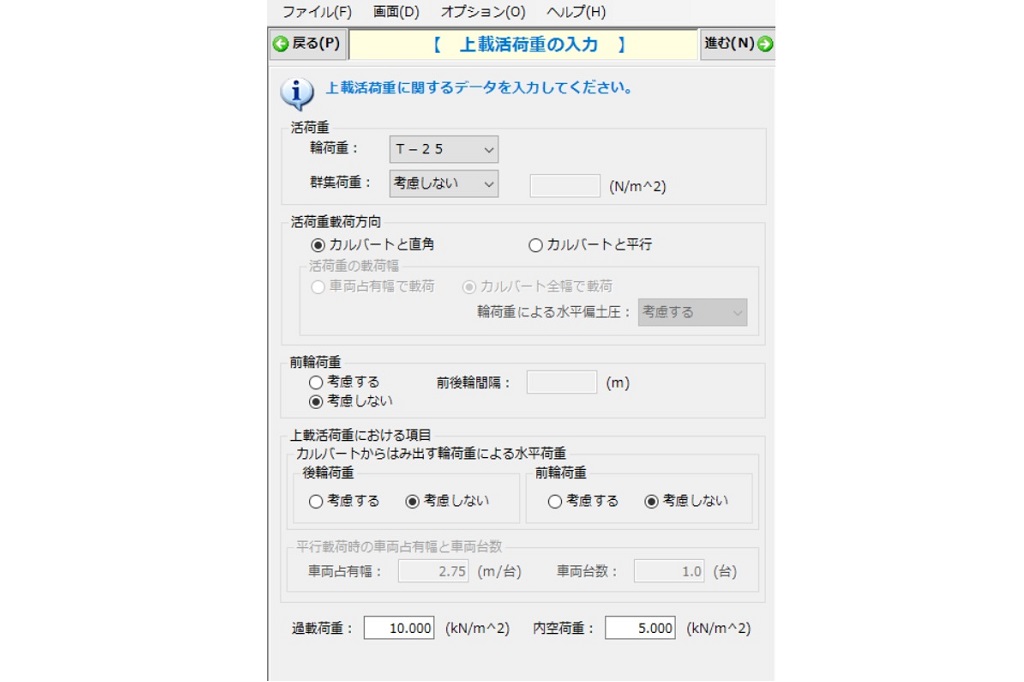

ボックスカルバート設計システム_入力 上載荷重
入力 上載荷重

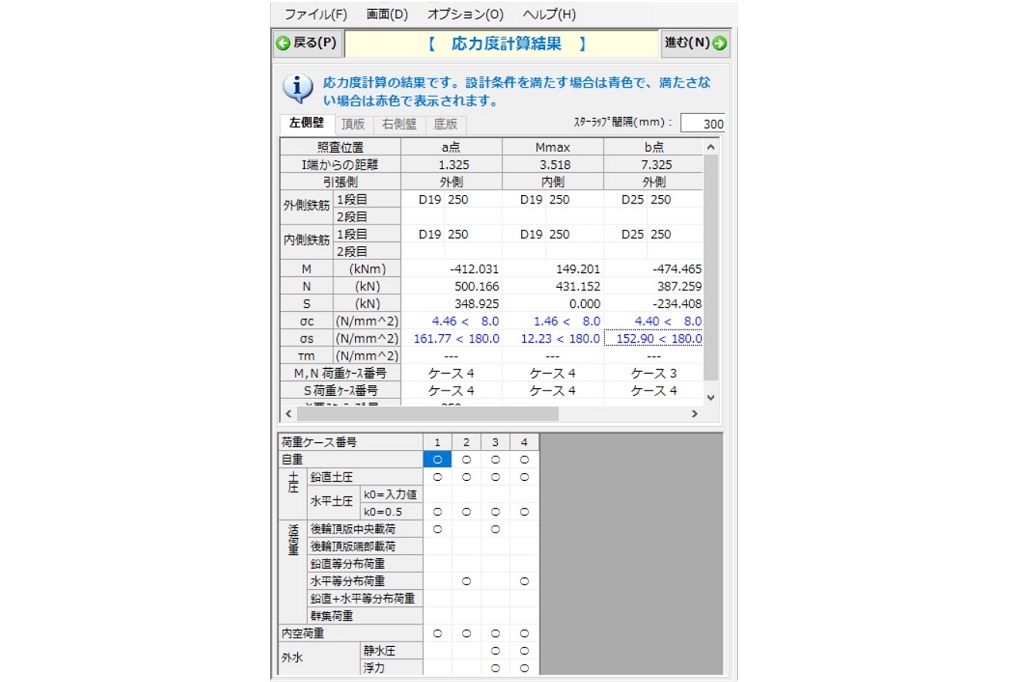

ボックスカルバート設計システム_ 応力度計算結果
応力度計算結果
ボックスカルバート設計システム_ 印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 「道路土工 カルバート工指針」  平成22年3月(日本道路協会)
  • 「建設省制定標準設計」  平成12年9月(全日本建設技術協会)
  • 「土木構造物設計マニュアル(案)」  平成11年11月(全日本建設技術協会)

機能および制限

  • 活荷重は、輪荷重と群集荷重を考慮することができます。
  • 輪荷重は、T-6・T-8・T-10・T-14・T-20・T-25・TT-43より選択できます。
  • 活荷重の載荷方向を「カルバートと直角」「カルバートと平行」より選択することができます。
  • 前輪荷重を考慮することができ、前後輪間隔を任意に指定することもできます。
  • 水位は、左右それぞれに入力できます。
  • ハンチ自重を計算に考慮するしないの選択ができます。
  • カルバート上の舗装・路盤・盛土厚さ・重量を個別に考慮することができます。
  • 静止土圧係数・鉛直方向土圧係数には、準拠指針に記載の値以外を用いることもできます。
  • 底版反力は、「部材軸線幅」でも「部材全幅」でも計算することができます。
  • 部材計算に用いる底版反力の計算に、底版自重を考慮するしないの選択ができます。
  • 組み合わせ荷重ケースを入力内容より自動的に設定します。
  • 応力計算時の軸力を考慮するしないの選択ができます。
  • コンクリートの設計基準強度の選択により、自動的にコンクリートの許容応力度をセットすることができます。また、任意の許容応力度を指定することもできます。
  • 一般部のせん断応力度照査位置を「2d点」・「h/2点」・「h/2点(ハンチ無視)」のいずれかより選択することができます。
  • ピッチまたは本数を優先にした自動配筋ができます。

価格

ボックスカルバート設計システム

新規購入費
(初年度サブスクリプション費用含む)
110,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) ご契約期間は3月31日までとなります
サブスクリプション制度とは

2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. フローティングライセンスに対応
  2. メンテナンス&アップグレードフリーサービス
  3. サポートサービス(メール・Web・電話)
  4. 綜合メニューランチャーの提供

サブスクリプションサービスの詳細ページヘ
>> https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
