管路の設計

管路の設計 Ver.3

とう性管、不とう性管の埋設深の検討や常時・レベル1地震時・レベル2地震時の管体の安全性照査を行います。

価格: 220,000円(税込)

システム概要

本システムは、「土地改良事業計画設計基準及び運用・解説 設計(パイプライン)」「下水道施設計画・設計指針と解説」などに基づいて、とう性管、不とう性管を対象として埋設深の検討および、常時・地震時(レベル1、レベル2)における管体の安全性の照査を行います。
管体の安全性の照査では、土圧や自動車荷重等の活荷重による外圧や、静水圧や水撃圧等による内圧に対して安全な耐圧強度を有する管種を選定します。

管路の設計_全体画面
全体画面
管路の設計_入力 使用管の選択
入力 使用管の選択

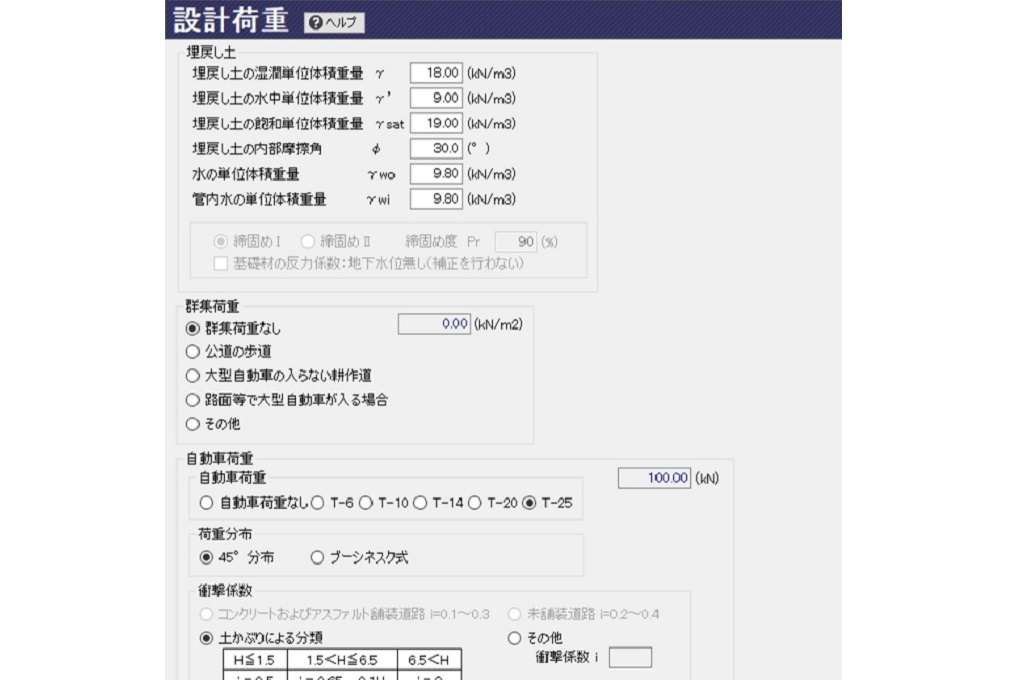

管路の設計_入力 設計荷重
入力 設計荷重

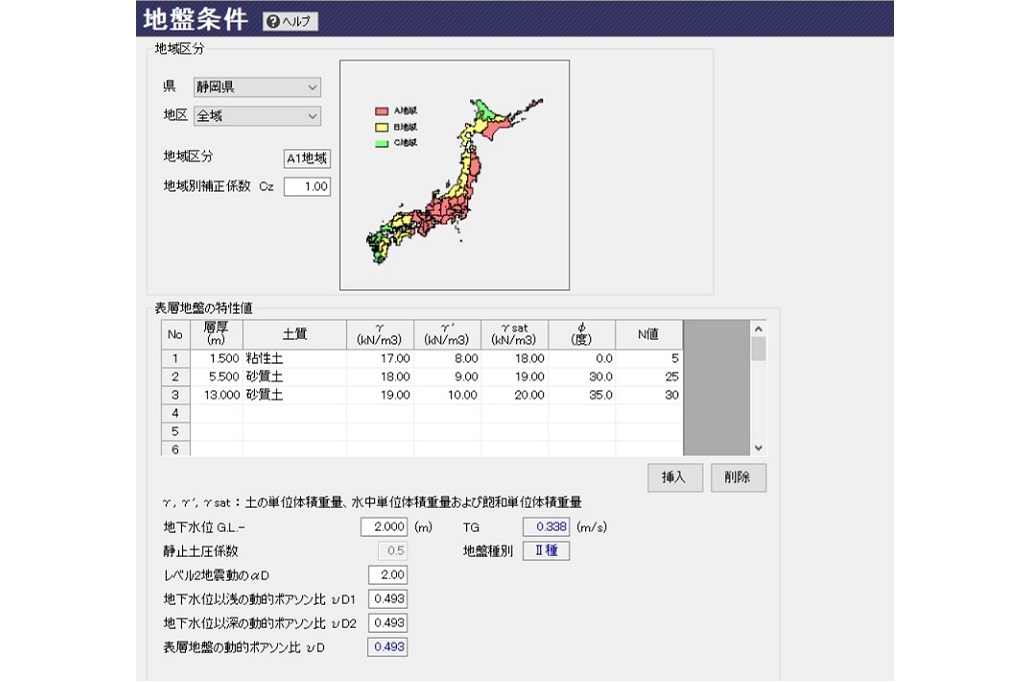

管路の設計_入力 地盤条件
入力 地盤条件

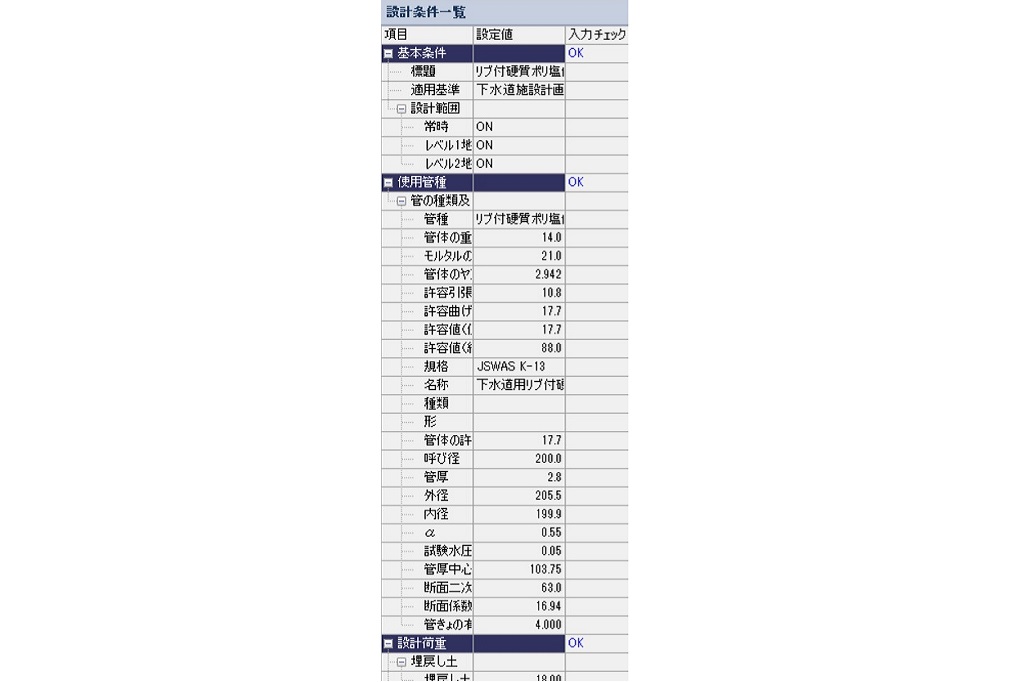

管路の設計_入力チェック
入力チェック

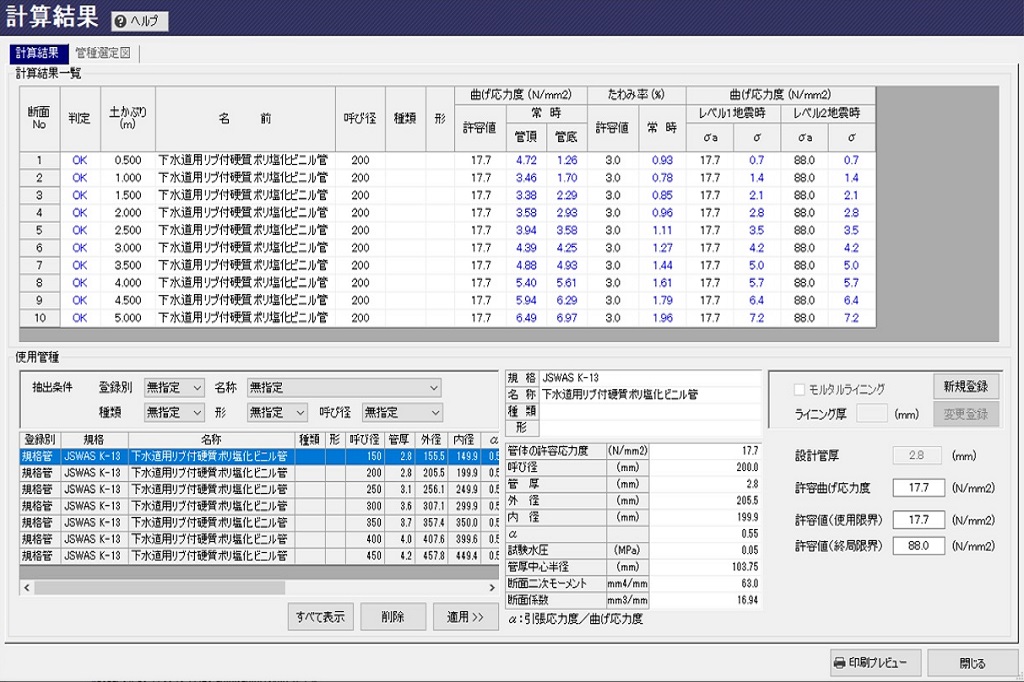

管路の設計_計算結果
計算結果

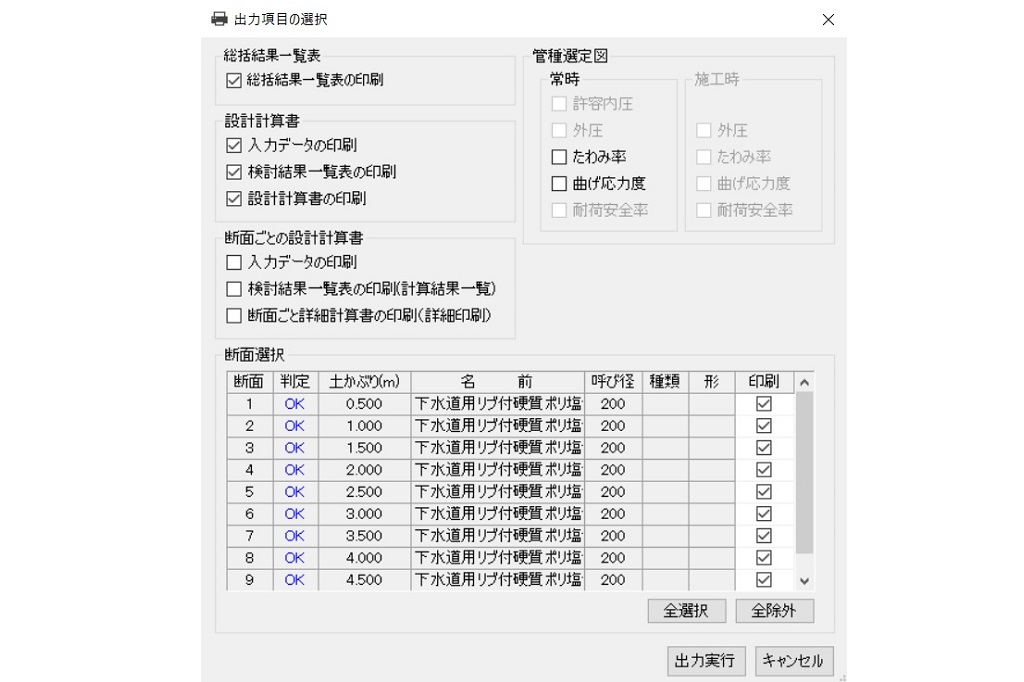

管路の設計_印刷項目の選択
印刷項目の選択

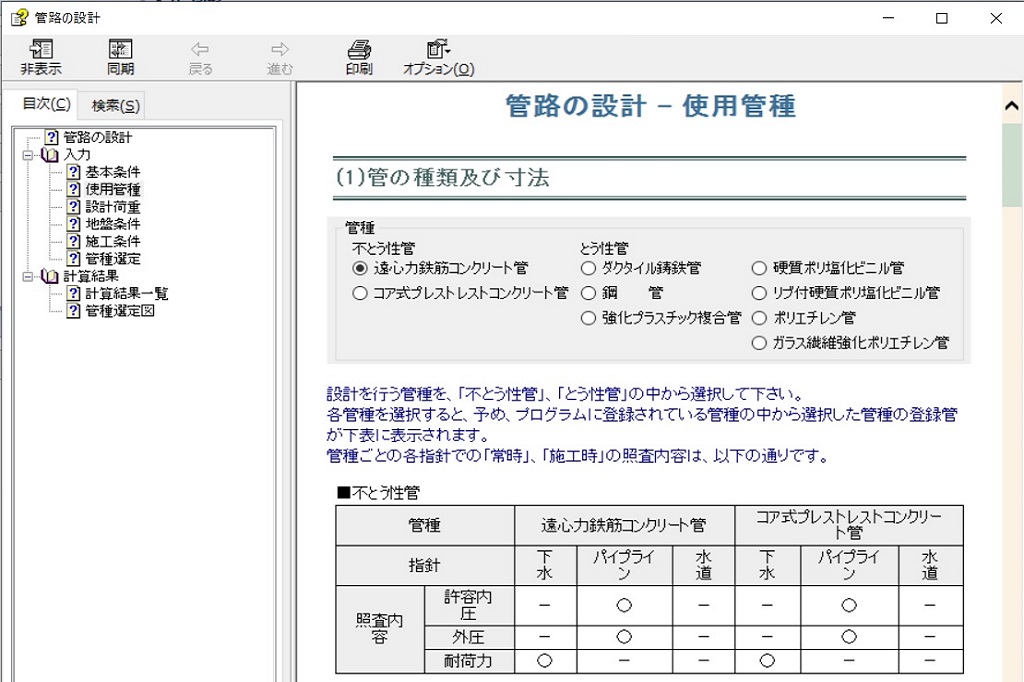

管路の設計_ヘルプ画面
ヘルプ画面
印刷プレビュー

適用基準・参考文献

適用基準

  • 土地改良事業計画設計基準及び運用・解説 設計 パイプライン  令和3年6月 (農林水産省農村振興局)
  • 下水道施設計画・設計指針と解説 前編 -2019年版-  令和元年9月 (日本下水道協会)
  • 下水道施設の耐震対策指針と解説 -2014年版-  平成26年5月 (日本下水道協会)
  • 水道施設設計指針 2012  平成24年3月 (日本水道協会)
  • 水道施設耐震工法指針・解説 2009年版 Ⅰ総論  平成21年7月 (日本水道協会)

参考文献

  • 下水道用管(剛性管)に関わる土圧調査報告書  昭和63年7月 (日本下水道協会)
  • 下水道施設耐震計算例-管路施設編- 前編 2015年度版  平成27年6月 (日本下水道協会)

機能および制限

適用管種

適用管種と基準の組合せは以下のとおりです。
管のデータは管種ごとに登録されています。追加登録・編集を行うことができます。

適用管種 適用基準
パイプライン 水道協会 下水協会
不とう性管 遠心力鉄筋コンクリート管
コア式プレストレストコンクリート管
とう性管 ダクタイル鋳鉄管
鋼管
硬質ポリ塩化ビニル管
リブ付硬質ポリ塩化ビニル管
ポリエチレン管
ガラス繊維強化ポリエチレン管
強化プラスチック複合管

施工断面形状

施工断面形状は以下の5つの方法に対応しています。
 埋設深さの変化量を入力することにより検討断面の登録ができます。編集もできます。
  ①溝形(素掘り施工)
  ②突出形
  ③逆突出形(素掘り施工)
  ④矢板施工
  ⑤簡易土留工

作用荷重

作用荷重は以下に対応しています。

  • 埋戻し土による土圧
  • 活荷重(群集荷重・自動車荷重など)による土圧
    自動車荷重を選択した場合は、45°分布式の他に「ブーシネスク式」にも対応できます。
  • 軌道荷重による土圧
  • 上載荷重(宅地荷重・雪荷重・その他の載荷重)による土圧
  • 施工時荷重
  • 管内水重
  • 管体自重

安全性照査

管体の安全性照査(常時・施工時)

  • 不とう性管
管種 遠心力鉄筋コンクリート管 コア式プレストレストコンクリート管
指針 下水 パイプライン 水道 下水 パイプライン 水道
照査内容 許容内圧
外圧
耐荷力

  • とう性管
管種 ダクタイル鋳鉄管 鋼管
指針 下水 パイプライン 水道 下水 パイプライン 水道
照査内容 所要管厚
許容内圧
たわみ率
円周応力度
曲げ応力度
外圧
管種 硬質ポリ塩化ビニル管 リブ付硬質ポリ塩化ビニル管
指針 下水 パイプライン 水道 下水 パイプライン 水道
照査内容 所要管厚
許容内圧
たわみ率
円周応力度
曲げ応力度
外圧
管種 ポリエチレン管 ガラス繊維強化ポリエチレン管
指針 下水 パイプライン 水道 下水 パイプライン 水道
照査内容 所要管厚
許容内圧
たわみ率
円周応力度
曲げ応力度
外圧
管種 強化プラスチック複合管
指針 下水 パイプライン 水道
照査内容 所要管厚
許容内圧
たわみ率
円周応力度
曲げ応力度
外圧
  • 「水道指針」では、不とう性管及びとう性管(強化プラスチック複合管)の照査は行いません。
  • 「施工時」の照査は、「パイプライン」のみとなります。
  • 「施工時」は設計水圧(静水圧・水撃圧)は考慮しません。
  • 「パイプライン」の「ダクタイル鋳鉄管」・「鋼管」では、腐食代や管厚公差余裕を見込んで照査します。
  • 「パイプライン」の「強化プラスチック複合管」では、不とう性管と同様に「外圧」の照査を行います。
  • 「ポリエチレン管」、「ガラス繊維強化ポリエチレン管」、「鋼管」の「円周応力度」照査は、設計水圧を考慮した時に照査を行います。

地震時の照査

  • 地震時の照査には変位法による骨組構造解析手法を用い、応答変位法により行います。
  • 常時と地震時の合計断面力により安全性の照査を行います。

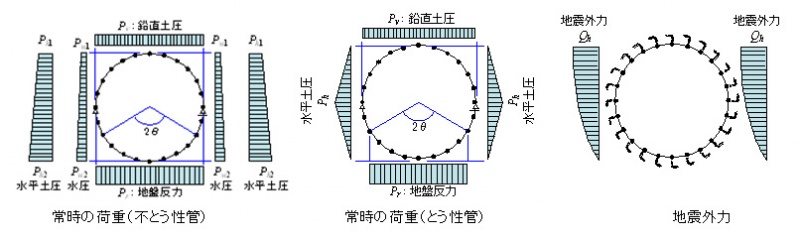

  • 計算モデルは下図とします。

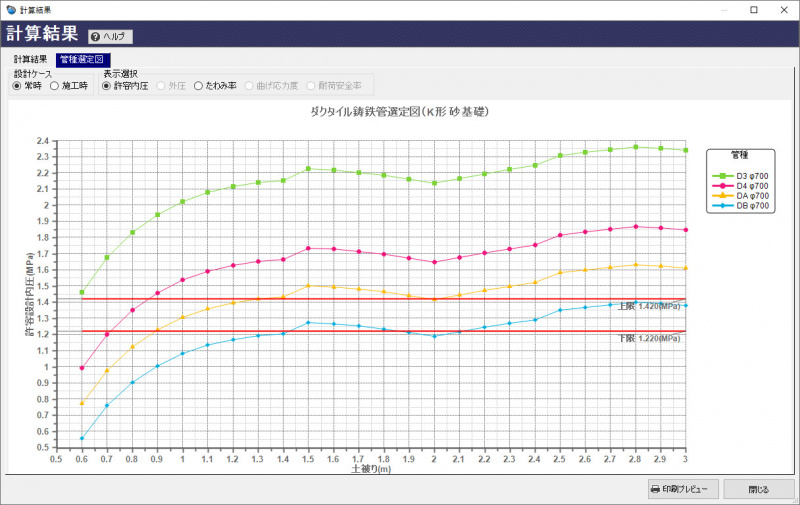

管種選定図

  • 管種毎、土被りピッチ毎に計算結果*をグラフ化した管種選定図を作成することができます。
    ※「許容内圧」「外圧」「たわみ率」「曲げ応力度」「耐荷安全率」のそれぞれで作成可能です。

価格

管路の設計 Ver.3

新規購入費
(初年度サブスクリプション費用含む)
220,000円(税込)
サブスクリプション費用(2年目以降) 44,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 110,000円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

管設計セット

まとめてご購入いただいた場合セット価格にて提供できます。

管設計セット

385,000円(税込)

『管路の設計』【220,000円(税込)】

管の耐震設計』 【220,000円(税込)】

スラストブロックの設計』 【110,000円(税込)】

一体化長の計算』 【110,000円(税込)】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
