液状化の検討 Ver.5

液状化に対する抵抗率FLを計算し、液状化の判定、液状化指数の計算を行います。

価格: 121,000円(税込)

システム概要

本システムは「道路橋示方書 Ⅴ耐震設計編」「建築基礎構造設計指針」に基づき、液状化に対する抵抗率FLを計算し、液状化の判定、液状化指数の計算を行います。「道路橋示方書」の場合、流動化の判定を行い、流動力の計算を行う事ができる他、標準貫入試験のN値から砂のせん断抵抗角φの推定を行う事もできます。

液状化の検討_全体画面
全体画面

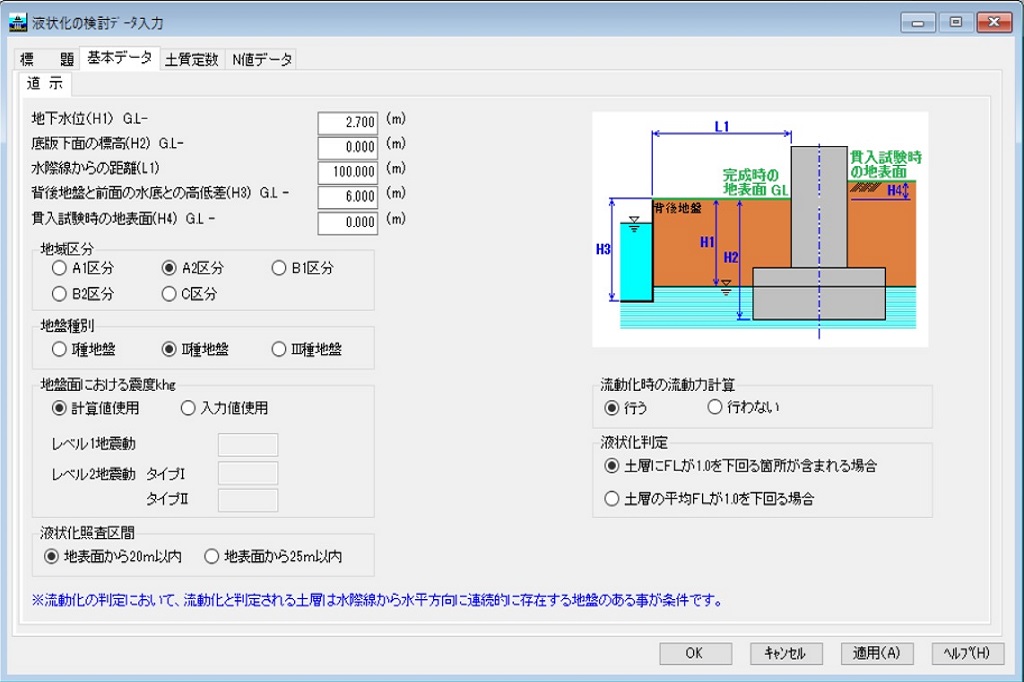

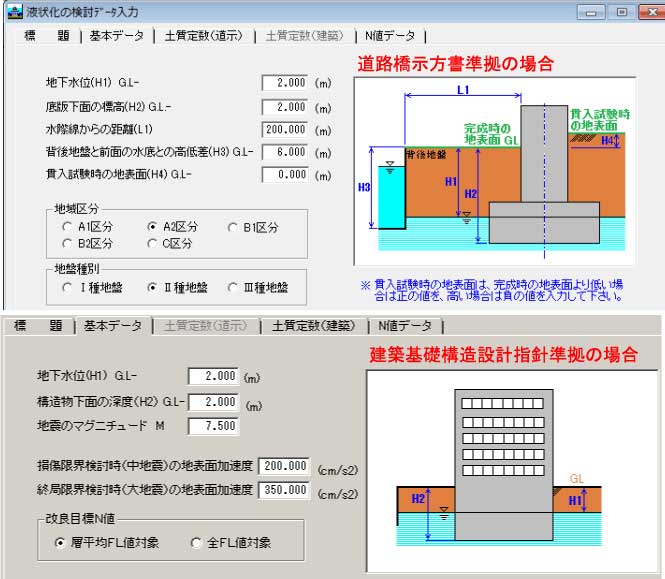

液状化の検討_入力 基本データ
入力 基本データ

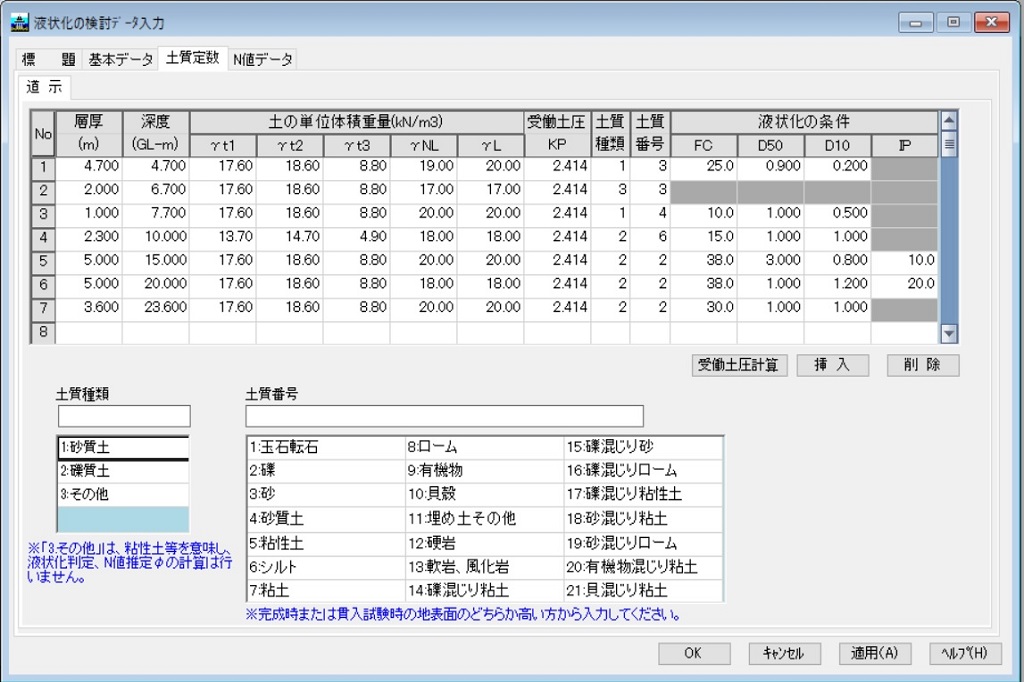

液状化の検討_入力 土質定数
入力 土質定数

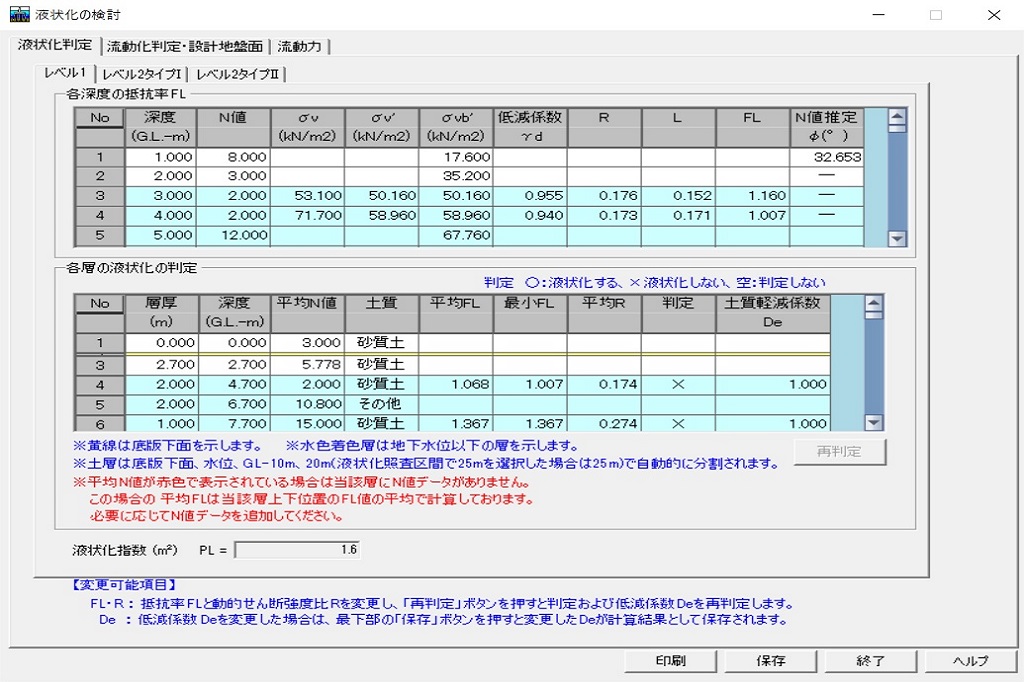

液状化の検討_計算結果
計算結果

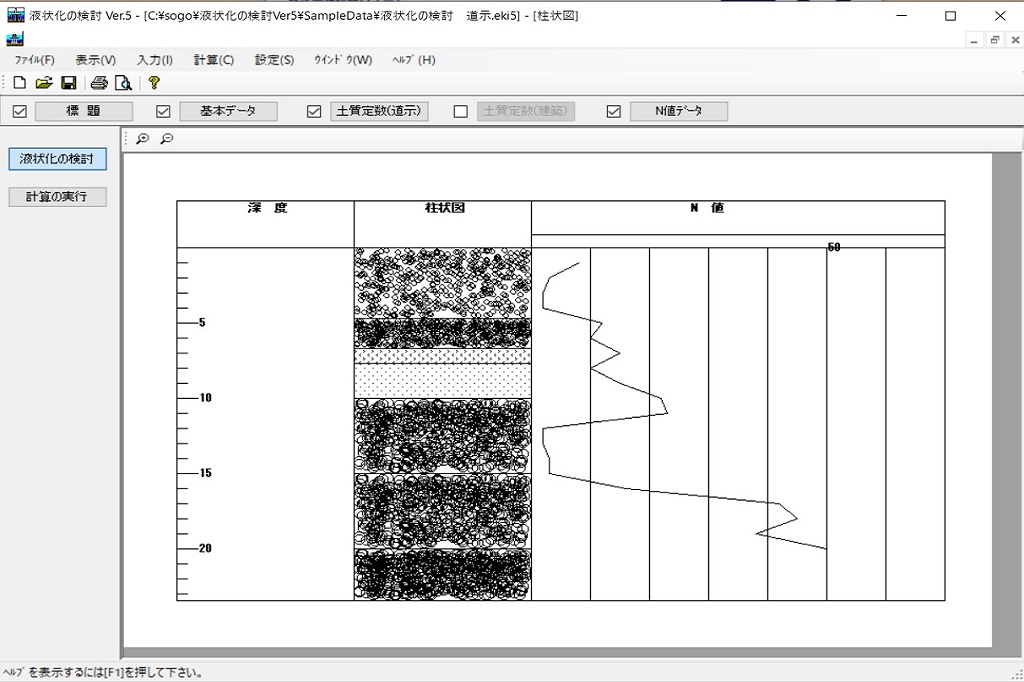

液状化の検討_柱状図
柱状図

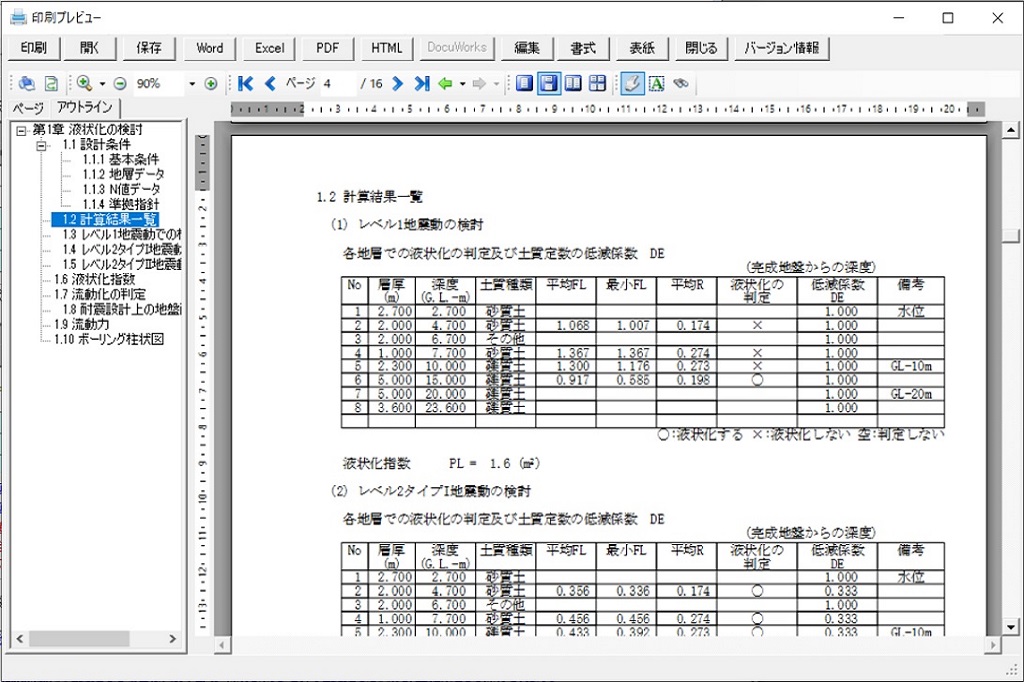

液状化の検討_印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 道路橋示方書 Ⅴ耐震設計編  平成29年11月 (日本道路協会)
  • 杭基礎設計便覧  令和2年9月 (日本道路協会)
  • 建築基礎構造設計指針  2019年11月 (日本建築学会)

機能および制限

道路橋示方書

  • 地震時の液状化の判定を行い、レベル1、レベル2(タイプⅠ・タイプⅡ)の低減係数Deを計算します。

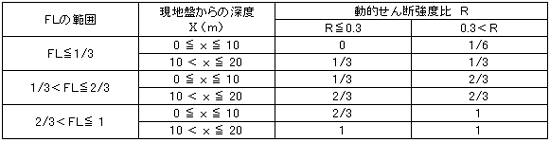

    下表により低減係数Deは判定されます。
  • 上記計算で算出した液状化に対する抵抗率FLを元に、液状化指数PLの計算を行います。
    ①計算区間を地表面から20mとした場合(道路橋示方書)

    ②計算区間を地表面から25mとした場合(水道耐震施設)

    ここで、
    FL:液状化に対する抵抗率で、FL≧1の場合は、FL=1.0とする。
    x :地表面からの高さ(m)
  • 流動化の判定を行います。
    流動化が生じる地盤とは次の通りです。
    1. 臨海部において、背後地盤と前面の水底との高低差が5m以上である護岸で水際線から100m以内の範囲にある地盤
    2. 液状化すると判定される層厚が5m以上の砂質地盤が水際から水平方向に連続的に存在する地盤

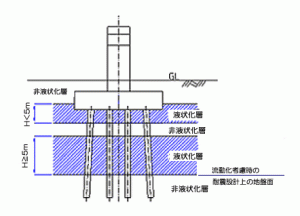

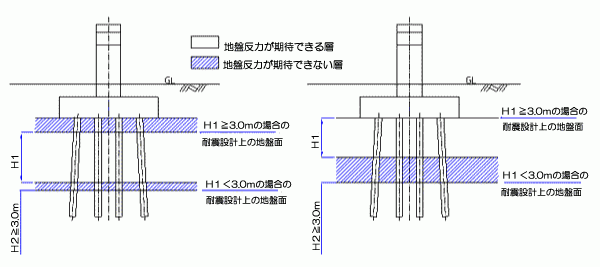

  • 流動化時、レベル1、レベル2(タイプⅠ・タイプⅡ)の耐震設計地盤面を設定します。
液状化判定
流動化判定

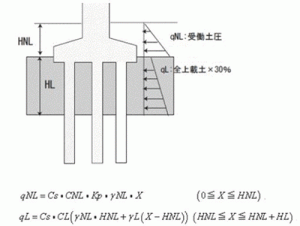

  • 上記判定で流動化が生じた場合、流動力の計算を行うことができます。
  • 地層数は50層、N値は80個まで設定できます。
  • 地盤面における震度khgが任意入力できます。
    計算値使用時の値は、液状化判定に用いる地盤面の設計水平震度

建築基礎構造設計指針

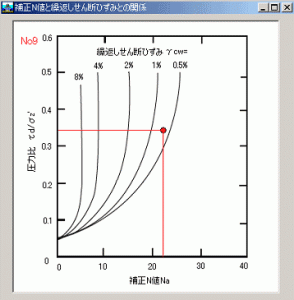

  • 損傷限界、終局限界の地震時、液状化の判定を行い、液状化が生じない改良目標N値を算定します。
  • 上記計算で算出した液状化に対する抵抗率FLを元に、液状化指数PLの計算を行います。

    W(Z)は地表面からの深さに関する重み関数で、W(Z)=10-0.5Zを用いる。
    ここで、
    FL:液状化に対する抵抗率で、FL≧1の場合は、FL=1.0とする。
    Z :地表面からの高さ(m)
  • 損傷限界、終局限界で液状化による沈下量を計算し、液状化の程度の判定を行います。
  • 地層数は50層、N値は80個まで設定できます。

価格

液状化の検討 Ver.5

新規購入費
(初年度サブスクリプション費用含む)
121,000円(税込)
サブスクリプション費用(2年目以降) 30,250円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 60,500円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
