グラウンドアンカーの設計 Ver.4

※【土留め工の設計】【弾塑性法による土留工の設計】のオプションです。
※サブスクリプションをご契約中はご利用いただけます。

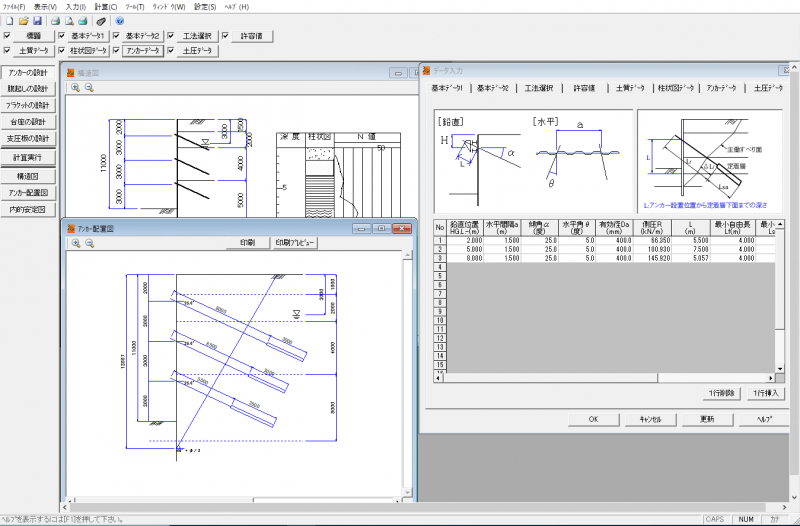

システム概要

「道路土工仮設構造物指針」、「グラウンドアンカー設計・施工基準・同解説」などに準じ仮設アンカー、永久アンカー(常時、地震時)、除去式アンカーの設計、内的安定計算、腹起しの設計、ブラケットの設計、台座の設計、支圧板の設計が行えます。
(【土留め工の設計】【弾塑性法による土留工の設計】のオプションです)

適用基準・参考文献

適用基準

  • 道路土工 仮設構造物指針  平成11年3月 (日本道路協会)
  • グラウンドアンカー設計・施工基準・同解説  平成24年5月 (地盤工学会)
  • 仮設計画ガイドブック(Ⅰ)  平成23年3月 (全日本建設技術協会)
  • トンネル標準設計示方書[開削工法編]・同解脱  2016年制定 (土木学会)
  • 山留め設計指針  平成29年11月 (日本建築学会)
  • 仮設構造物設計要領  平成31年3月 (首都高速道路株式会社)

参考文献

  • グラウンドアンカー施工のための手引書  平成16年8月 (日本アンカー協会)
  • グラウンドアンカー設計・施工例  平成5年10月 (土質工学会)

機能および制限

  • 鋼材データ管理による任意工法の計算が可能です。
  • 「土留め工の設計」「弾塑性法による土留工の設計」で作ったデータが連動します。

登録工法

仮設および永久アンカー工法

  • CCL工法
  • FKKアースアンカーシステム
  • ゲビンデスターブアンカー工法
  • KTBアンカー工法
  • PCネジコン工法
  • SEEEアンカー工法
  • ストロングホールド工法
  • VSLアンカー工法
  • NMグランドアンカー工法
  • スーパーフロテックアンカー工法
  • KJSアンカー工法

除去式アンカー工法

  • アンボンド除去アンカー工法(Cターン除去式アンカー)
  • アンボンド除去アンカー工法(KTB Uターン除去式アンカー)
  • スライディングウェッジ除去アンカー工法
  • KJS除去アンカー工法(N値<50:Bタイプ)

主な機能

断面力の算出

  • アンカーの段数は20段まで計算が可能です。
  • 地層数は、20層まで対応できます。
  • アンカーの傾斜角は10°~90°まで対応できます。
  • 各種工法の鋼材データは登録済みですが、任意に変更、追加が可能です。
  • アンカー自由長の計算における主働すべり角(主働すべり崩壊線)を各層でのφを考慮して計算できます。
  • アンカー自由長の計算で、主働すべり崩壊線からの余裕長を考慮できます。
  • 各種工法の鋼材データは登録済みですが、任意に変更、追加が可能です。
  • 腹起し、ブラケットの計算が可能です。
  • ブラケット溶接部の検討ができます。
  • 台座、支圧板の計算が可能です。
  • 柱状図作成のN値の数は50個まで入力できます。
  • 土留め壁に作用する土圧数は30個まで可能です。
  • 内的安定計算を行うことができます。
  • 別売の【土留め工の設計】【弾塑性法による土留工の設計】より求めた土圧とデータ連動できます。
  • サブスクリプションをご契約のユーザー様は出力帳票をMicrosoft Word、Microsoft Excel、PDF、HTML、Docuworksのファイルへ変換できます。
