落石防護網・柵の設計

落石防護網・柵の設計 Ver.3

「落石対策便覧」「落石対策工マニュアル」などに基づき、落石防護工及び落石予防工の設計を行います。

価格: 132,000円(税込)

システム概要

本システムは、「落石対策便覧」「落石対策工マニュアル」などに基づき、落石防護工として「ポケット式落石防護網」および「落石防護柵」の計算を行います。また、落石予防工として「覆式落石防護網」および「ワイヤロープ掛工」、「ワイヤロープ伏工」の計算を行います。

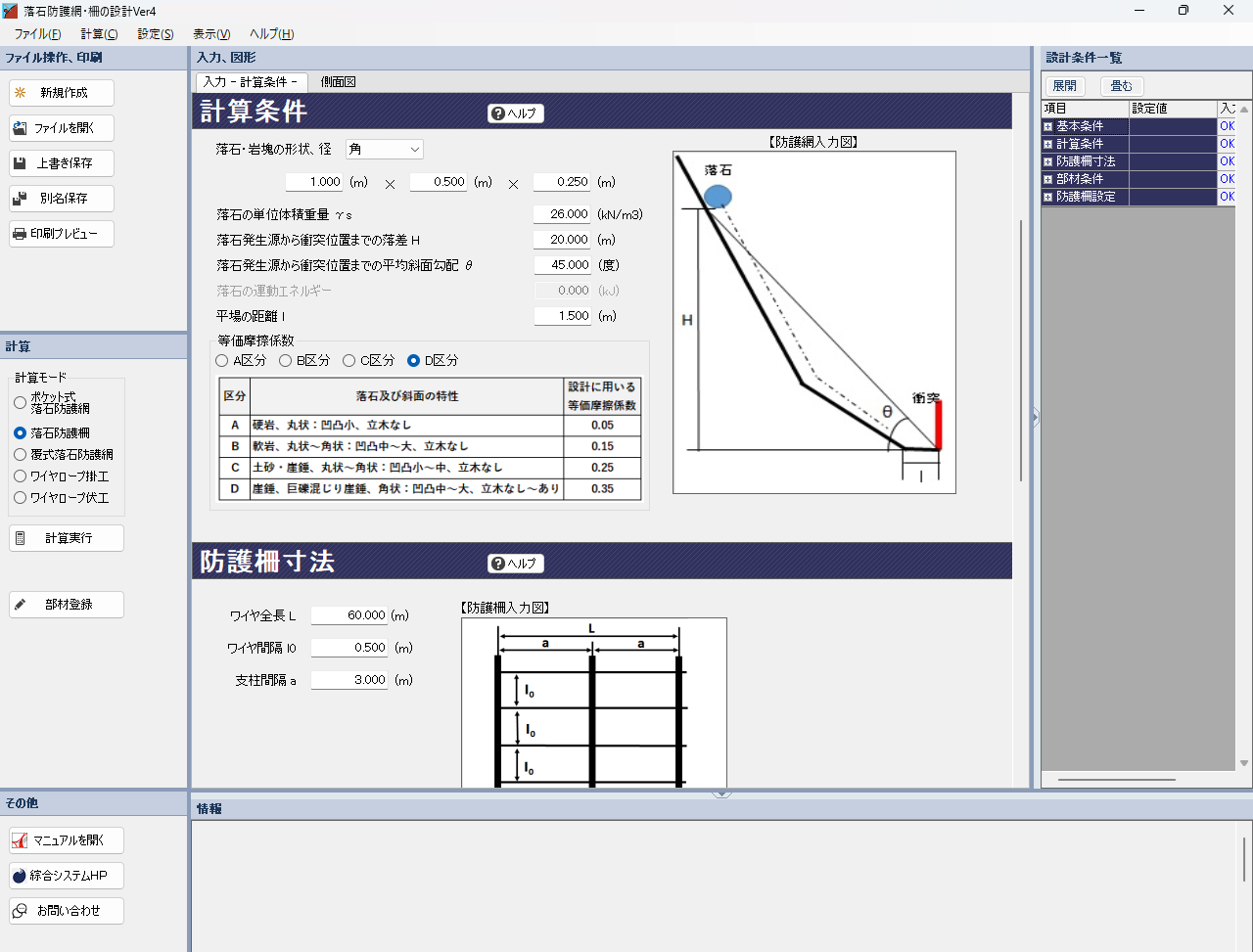

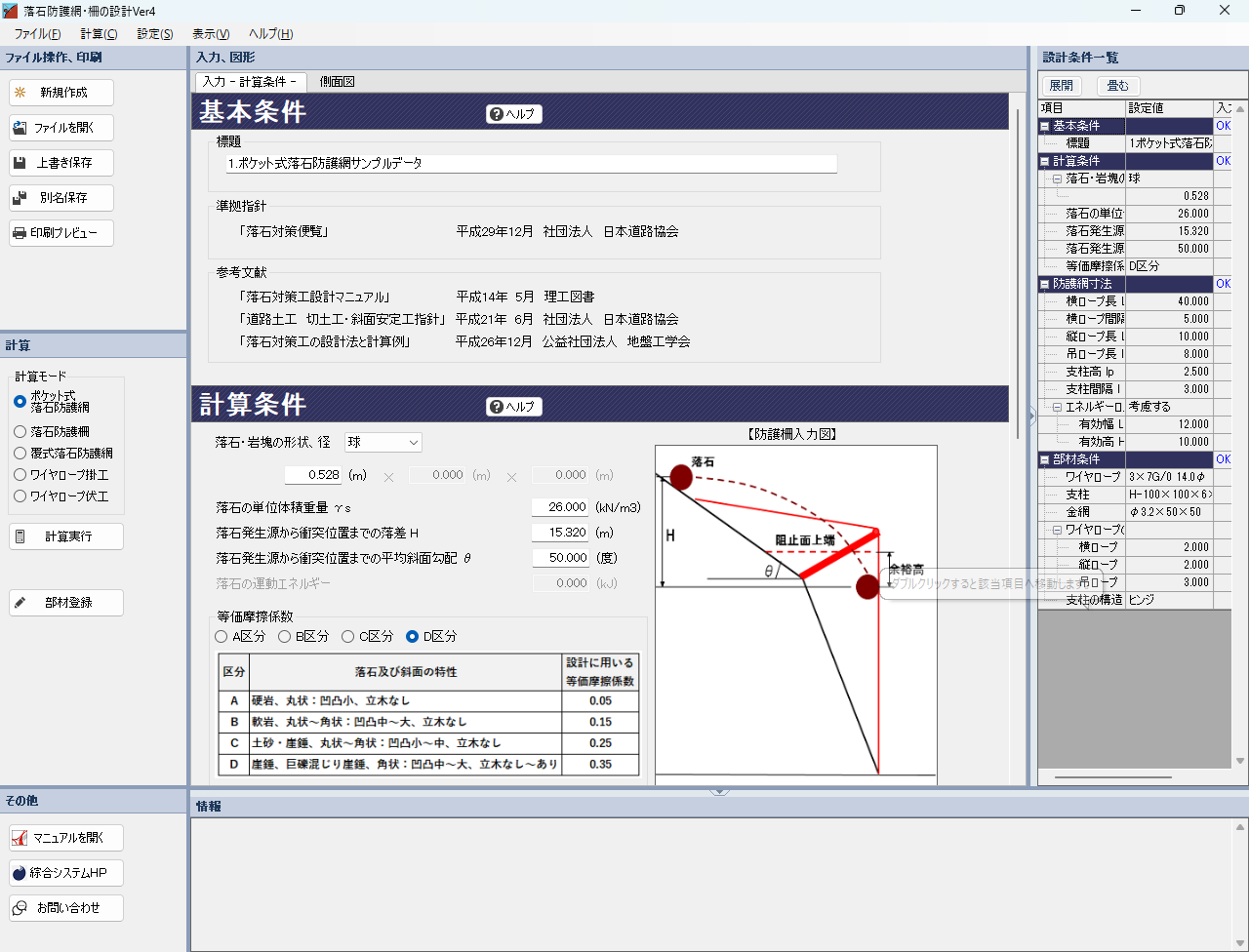

全体画面
全体画面

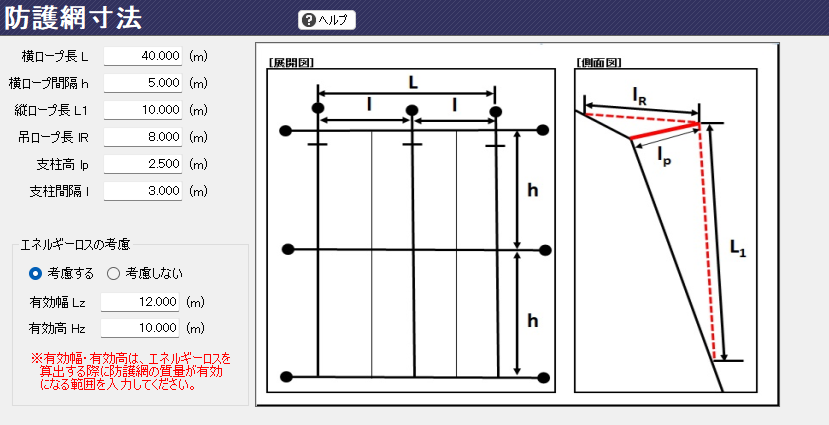

入力 形状寸法
入力 形状寸法

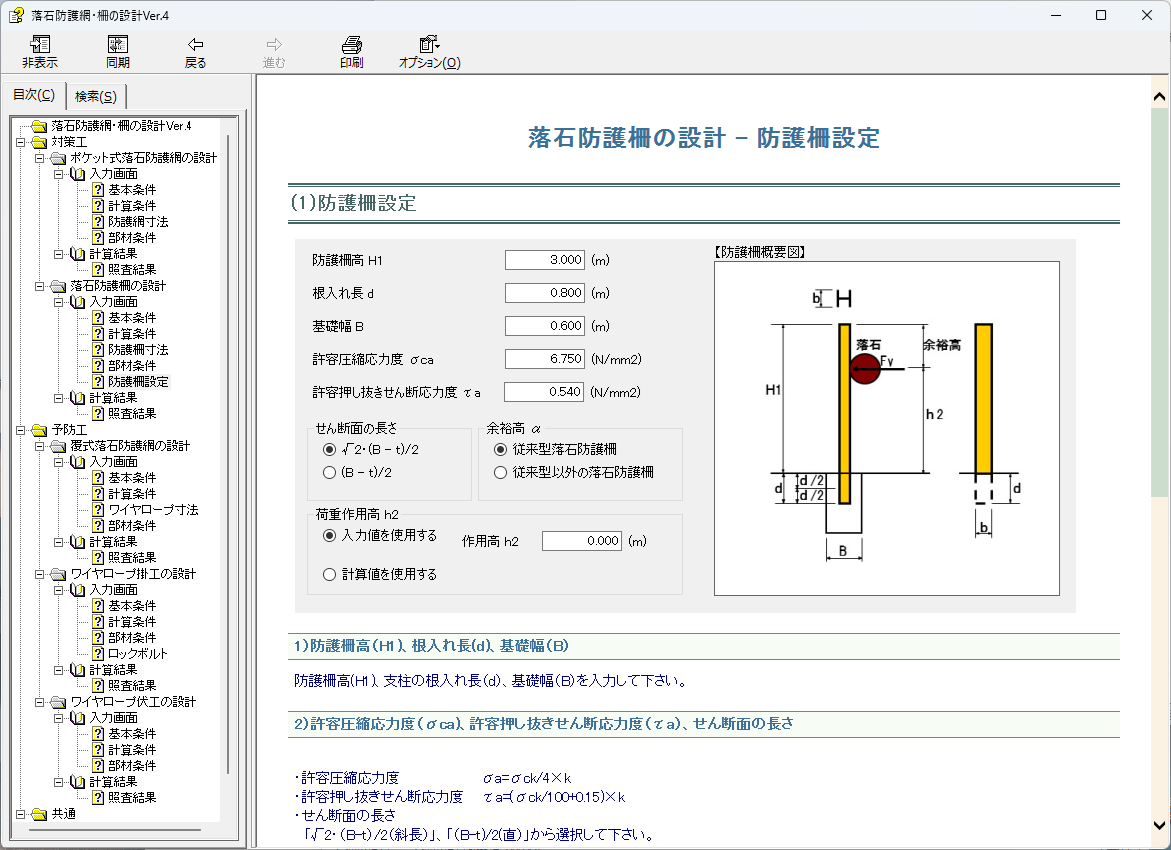

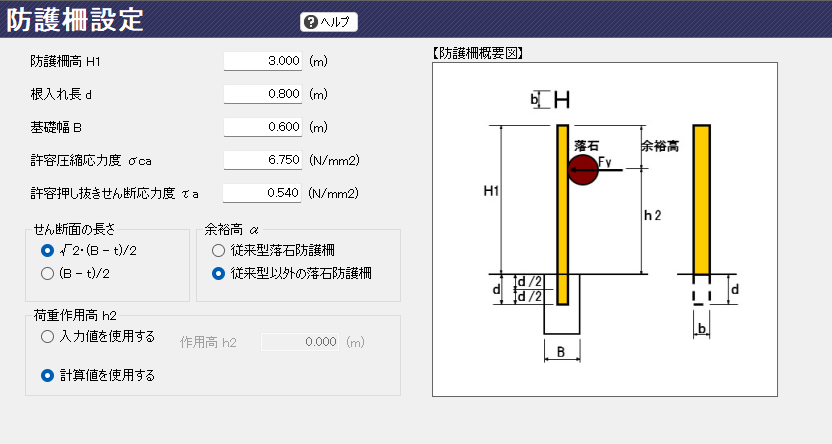

入力 防護柵設定
入力 防護柵設定

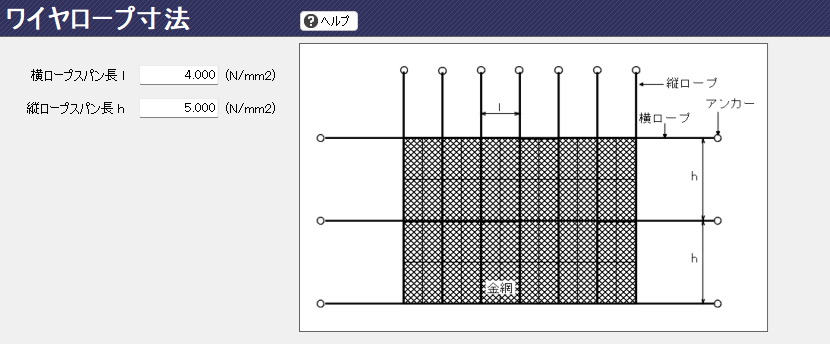

入力 ワイヤロープ条件
入力 ワイヤロープ条件

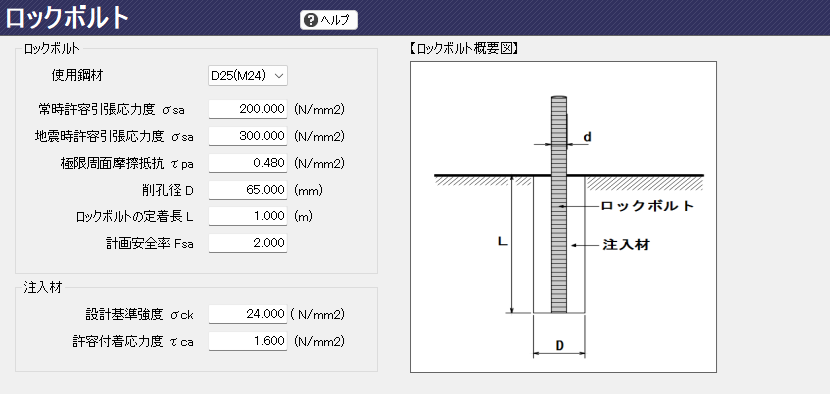

入力 ロックボルト
入力 ロックボルト

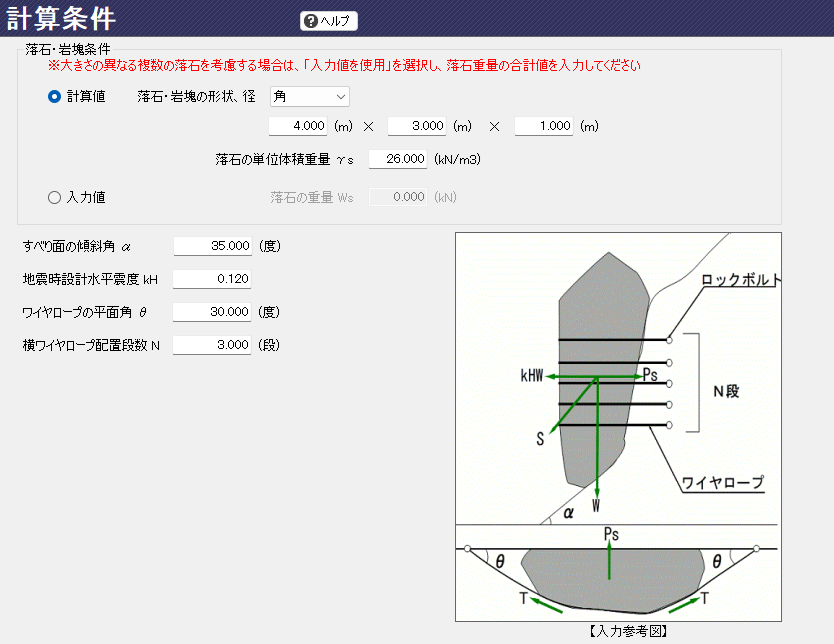

入力 落石予防工
入力 落石予防工

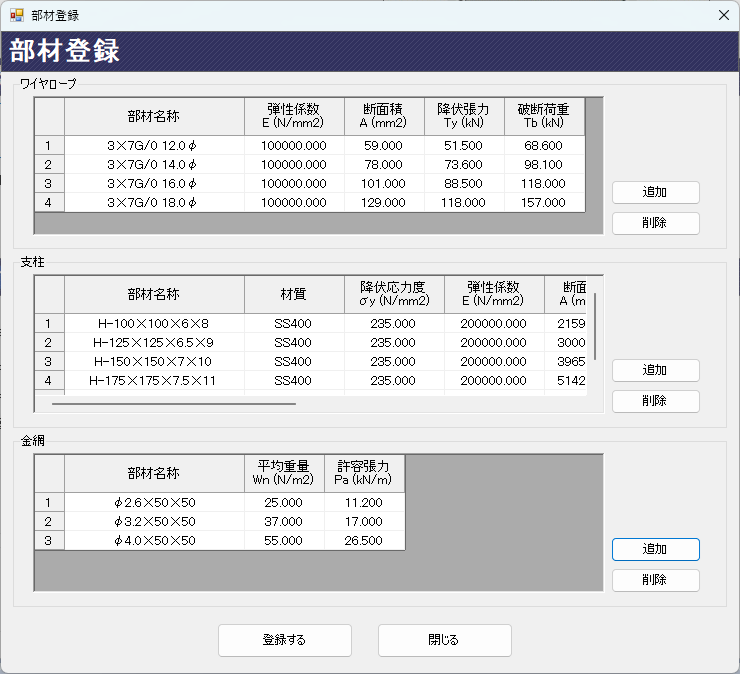

部材登録
部材登録

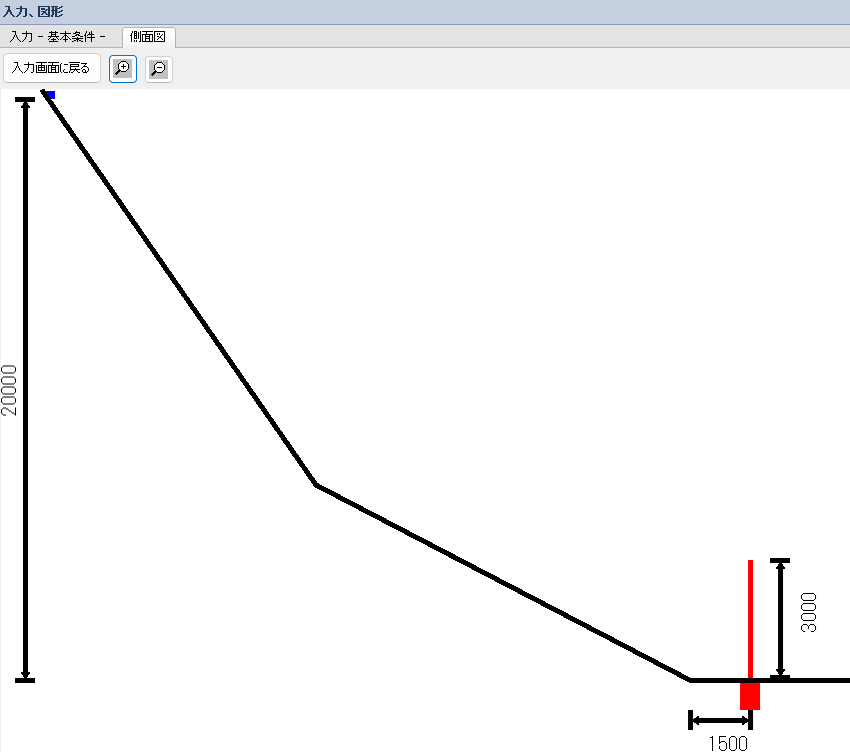

落成防護工 側面図
落成防護工 側面図

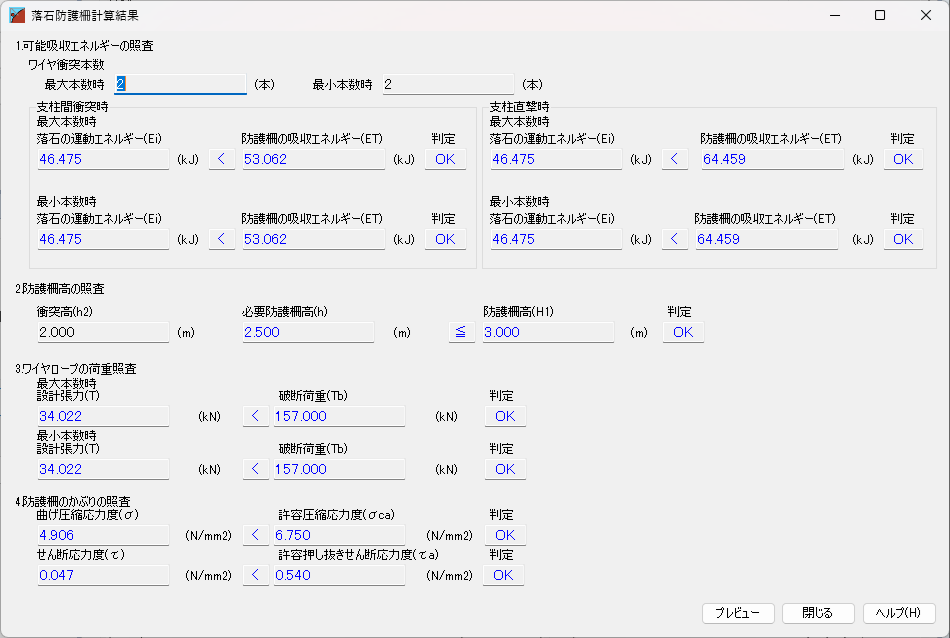

計算結果 落石防護工
計算結果 落石防護工

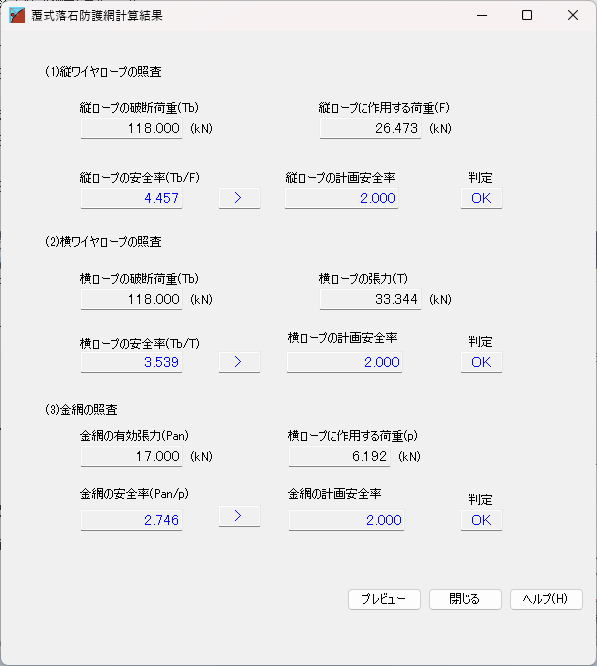

計算結果 落石予防工
計算結果 落石予防工
ヘルプ画面
ヘルプ画面

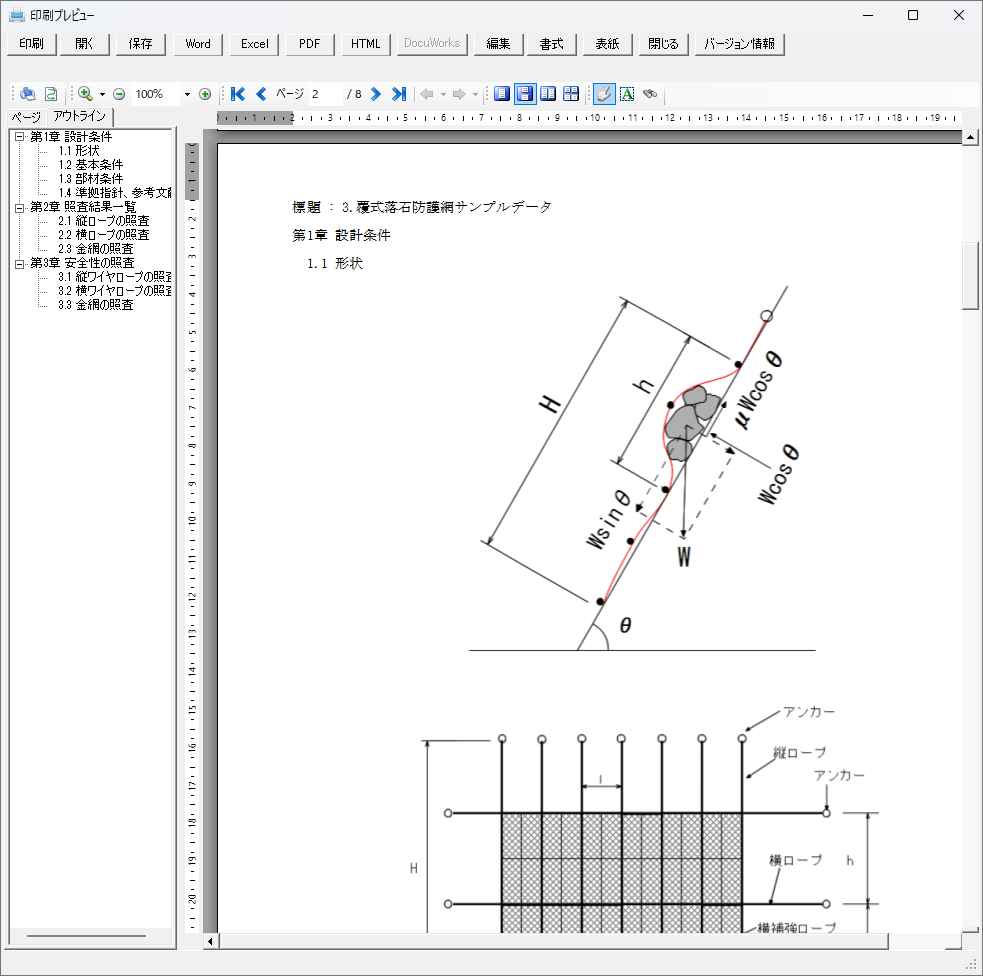

印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 落石対策便覧  平成29年12月 (日本道路協会)
  • 落石対策工設計マニュアル  平成14年 5月 (理工図書)
  • 道路土工-切土工・斜面安定工指針  平成21年 6月 (日本道路協会)
  • 落石対策工の設計法と計算例  平成26年12月 (地盤工学会)

機能および制限

落石防護工

  • 「ポケット式落石防護網」・「落石防護柵」の計算ができます。
  • ポケット式落石防護網では、吊ロープ・支柱・金網・ワイヤロープの計算を行います。
  • 「落石吸収エネルギーの検討」「金網、ワイヤロープの部材照査」「支柱基部の応力度照査」の計算を行います。
  • 落石防護柵では、支柱(H鋼)ワイヤロープの取り付を計算します。
  • 「落石吸収エネルギーの検討」「支柱・ワイヤロープの部材照査」「防護柵高の検討」の計算を行います。
  • ワイヤロープ・支柱・金網の部材登録ができます。

落石予防工

  • 「覆式落石防護網」・「ワイヤロープ掛工」・「ワイヤロープ伏工」の計算ができます。
  • 覆式落石防護網では、縦ワイヤロープ・横ワイヤロープ・金網の部材照査をいます。
  • ワイヤロープ掛工では、支保ワイヤロープ・ロックボルトの部材照査を行います。
  • ワイヤロープ伏工では、ワイヤロープの部材照査・アンカーボルトの検討の計算を行います。
  • ワイヤロープ・支柱・金網の部材登録ができます。

価格

落石防護網・柵の設計 Ver.3

新規購入費
(初年度サブスクリプション費用含む)
132,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 66,000円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

災害対策セット(土工)

災害対策セット(土工)

330,000円(税込)

斜面の安定計算 』【198,000円(税込)】

斜面対策工オプション』 【77,000円 (税込) 】

落石防護擁壁の設計』 【66,000円 (税込) 】

『落石防護網・柵の設計』 【132,000円 (税込) 】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
