重力式橋台の設計(H24年道示版)

道路橋示方書(平成24年3月)に基づき、重力式橋台の作用力の算定・直接基礎の安定計算・杭基礎の安定計算・部材設計を行います。

価格: 187,000円(税込)

システム概要

「道路橋示方書・同解説Ⅳ下部構造編」(平成24年3月)に基づき、作用力の算定・直接基礎の安定計算・杭基礎の安定計算・部材設計などの計算を行います。設計検討は、常時・レベル1地震動(震度法)及び液状化が生じると判定される地盤上にある場合には、レベル2地震動に対する照査を行います。

重力式橋台の設計(H24年道示版)_全体画面

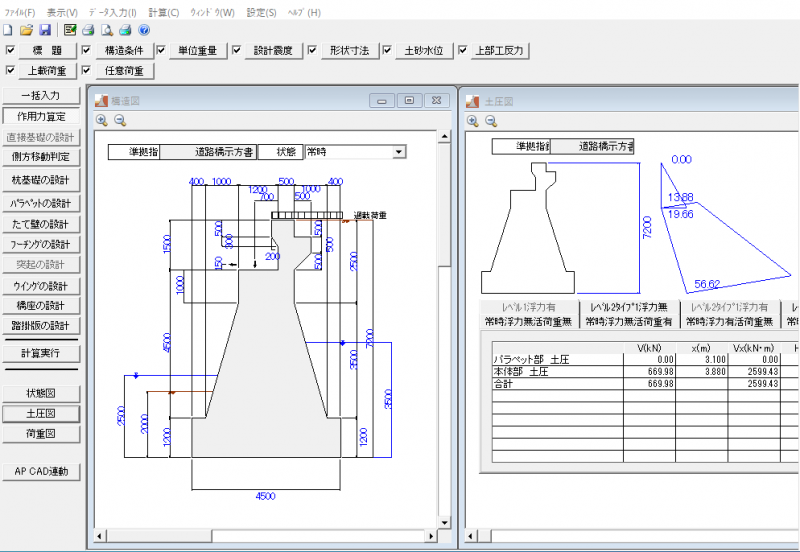

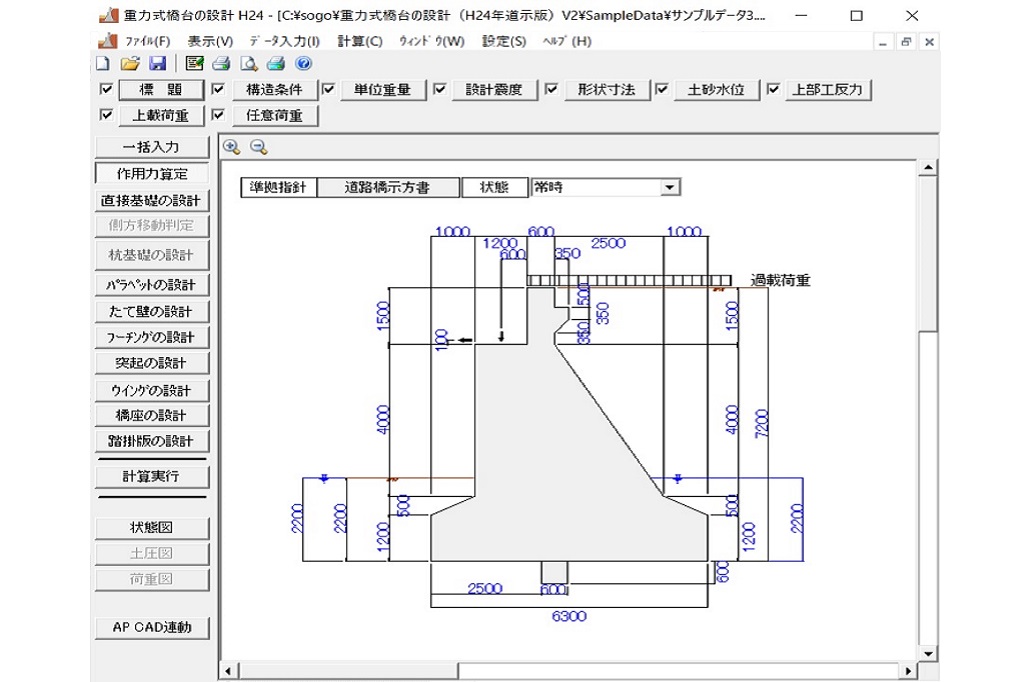

全体画面
重力式橋台の設計(H24年道示版)_入力 断面形状

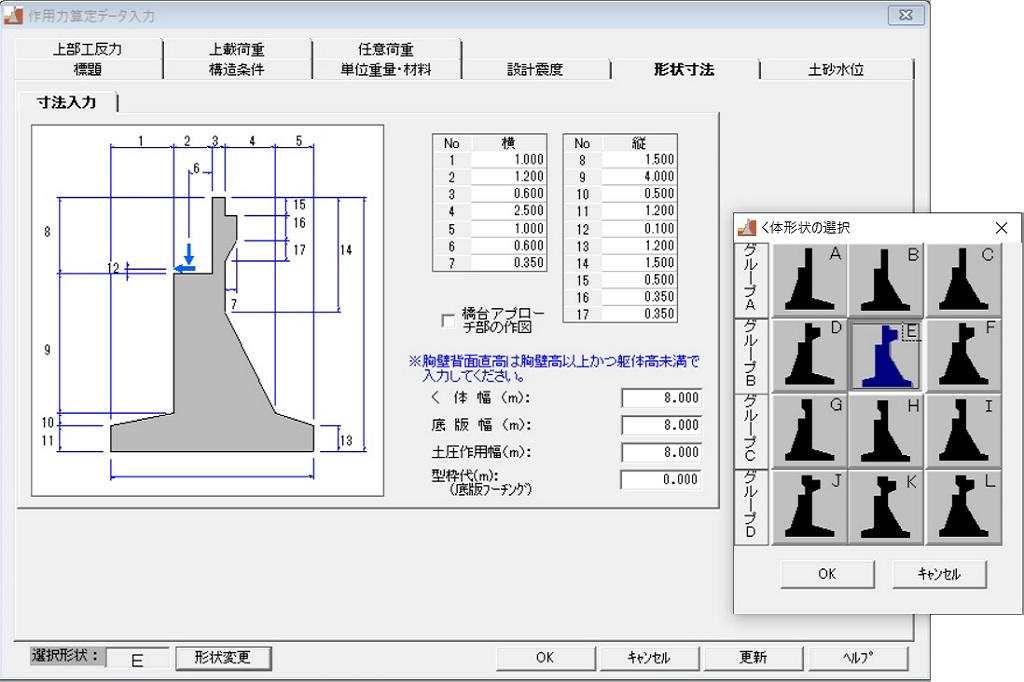

入力 断面形状
重力式橋台の設計(H24年道示版)_入力 土砂水位

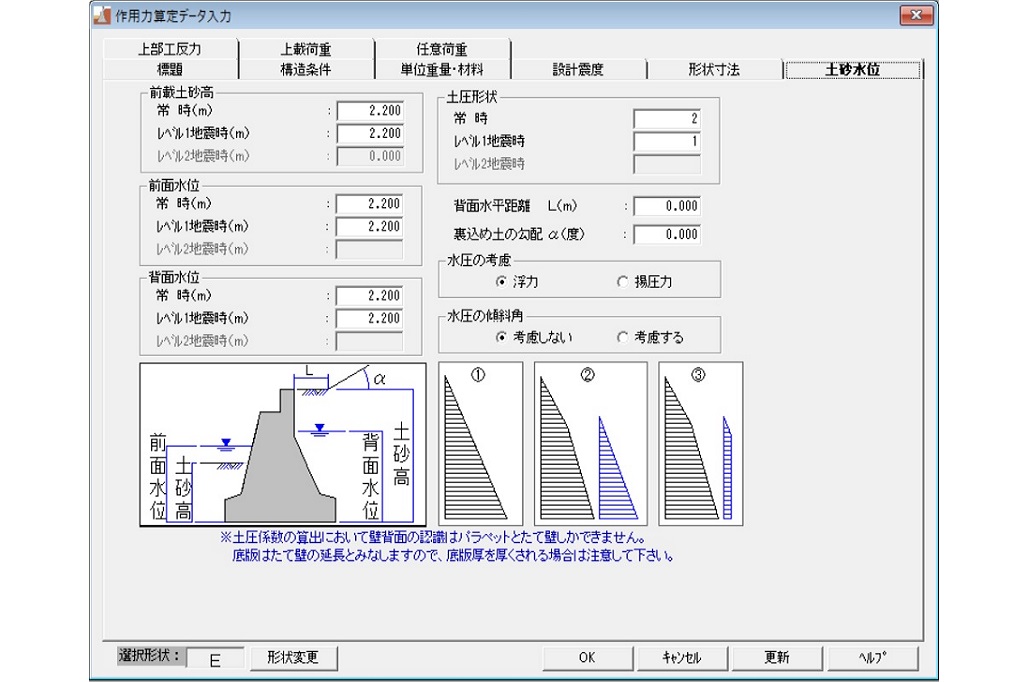

入力 土砂水位
重力式橋台の設計(H24年道示版)_計算結果

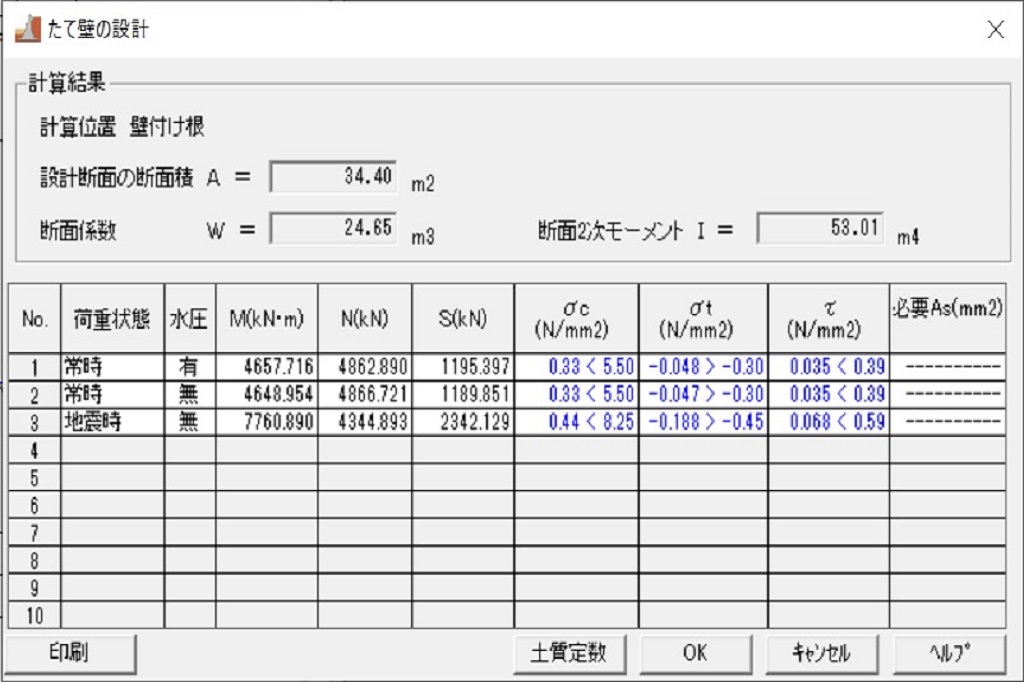

計算結果
重力式橋台の設計(H24年道示版)_計算結果 ウイング

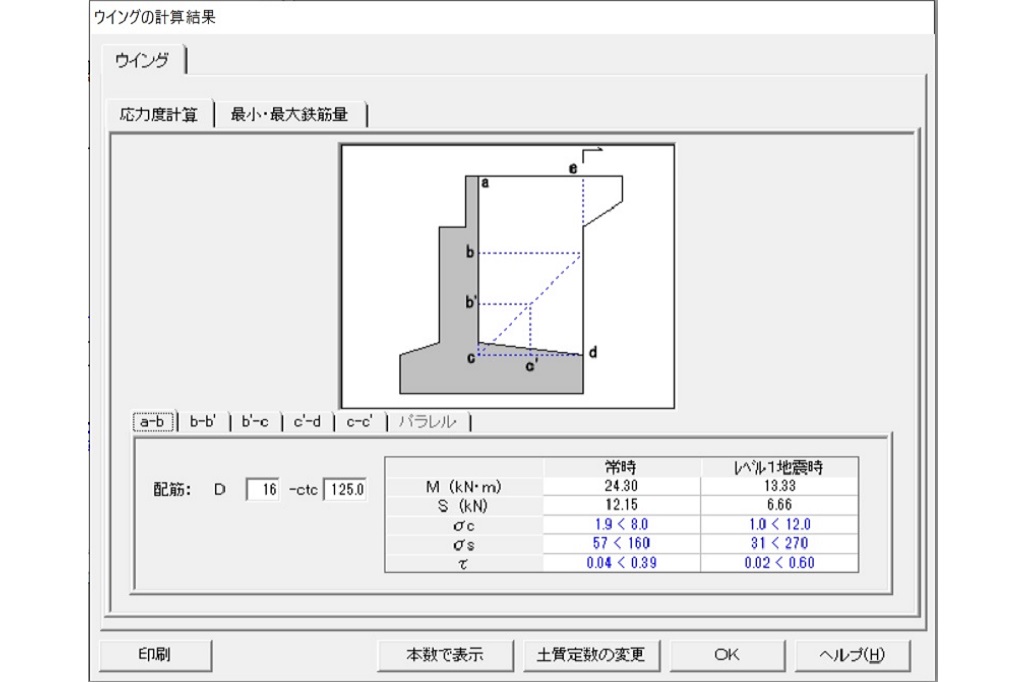

計算結果 ウイング
重力式橋台の設計(H24年道示版)_計算結果 橋座の設計

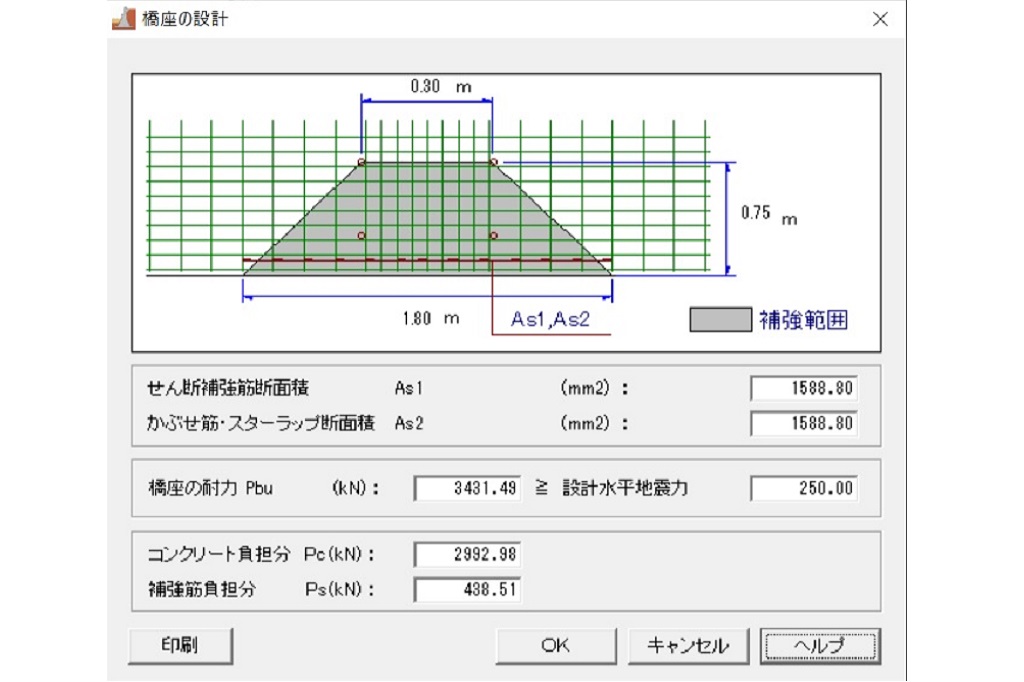

計算結果 橋座の設計
重力式橋台の設計(H24年道示版)_計算結果 橋座の設計

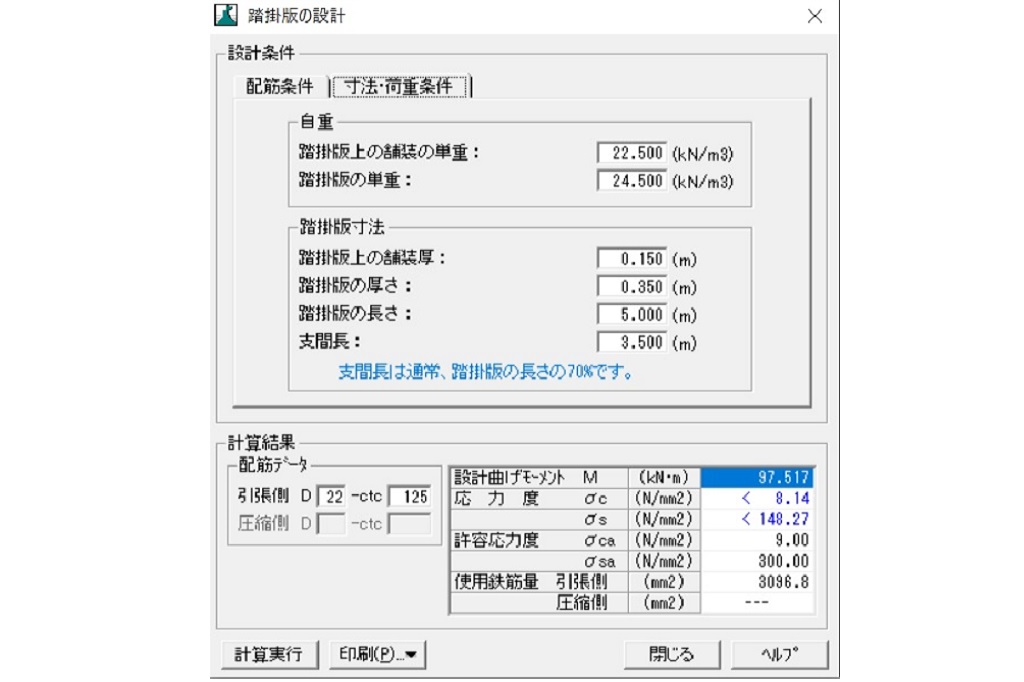

踏掛版の設計
重力式橋台の設計(H24年道示版)_断面図

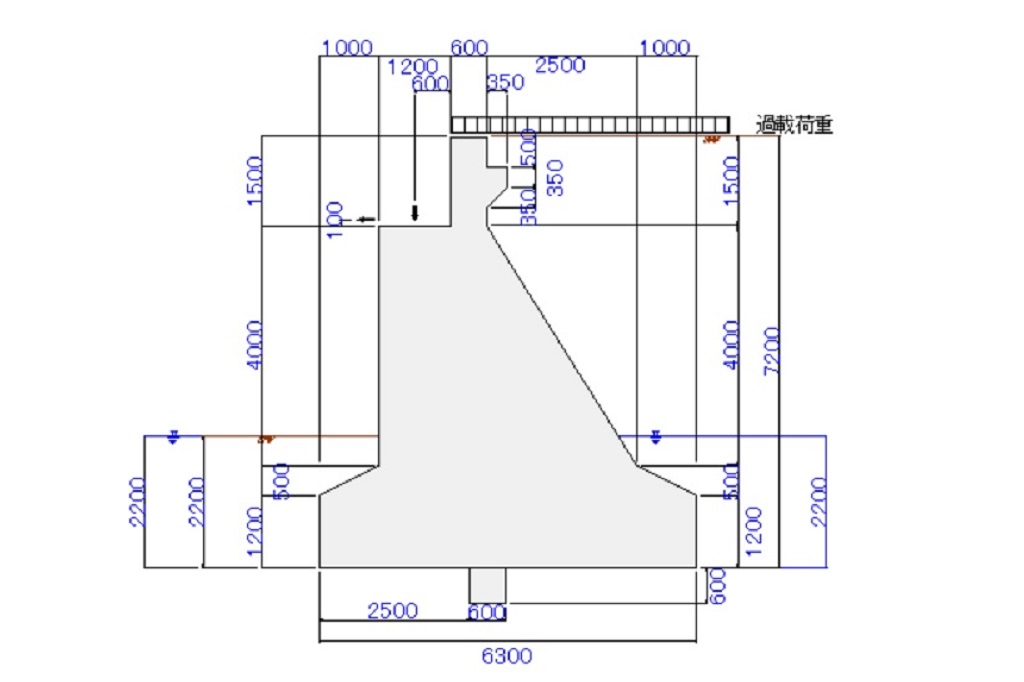

断面図
重力式橋台の設計(H24年道示版)_土圧図

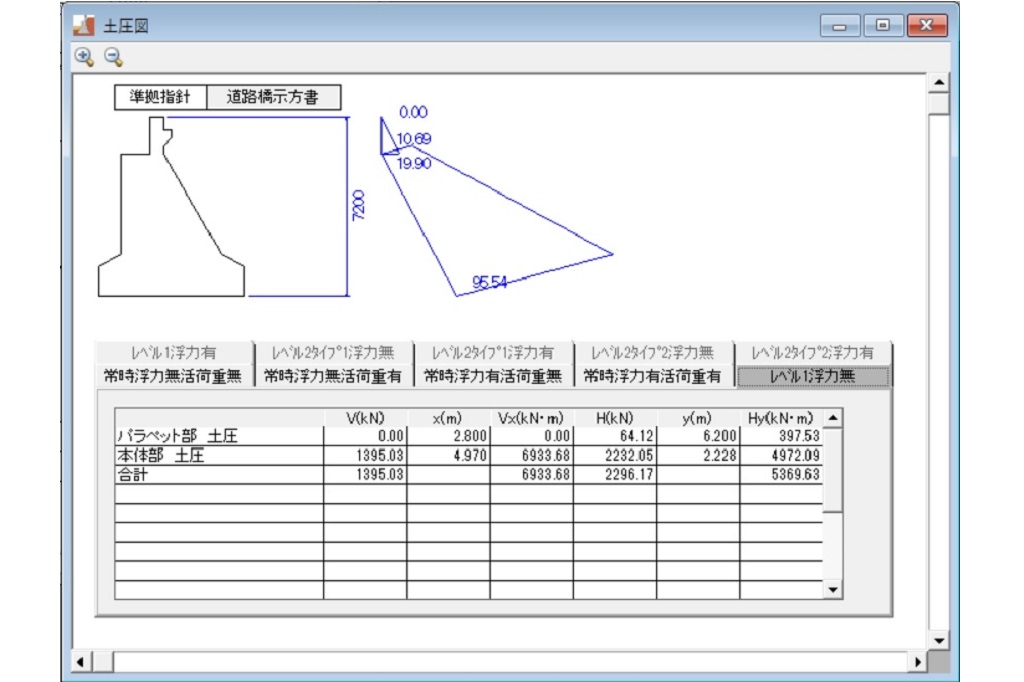

土圧図
重力式橋台の設計(H24年道示版)_荷重図

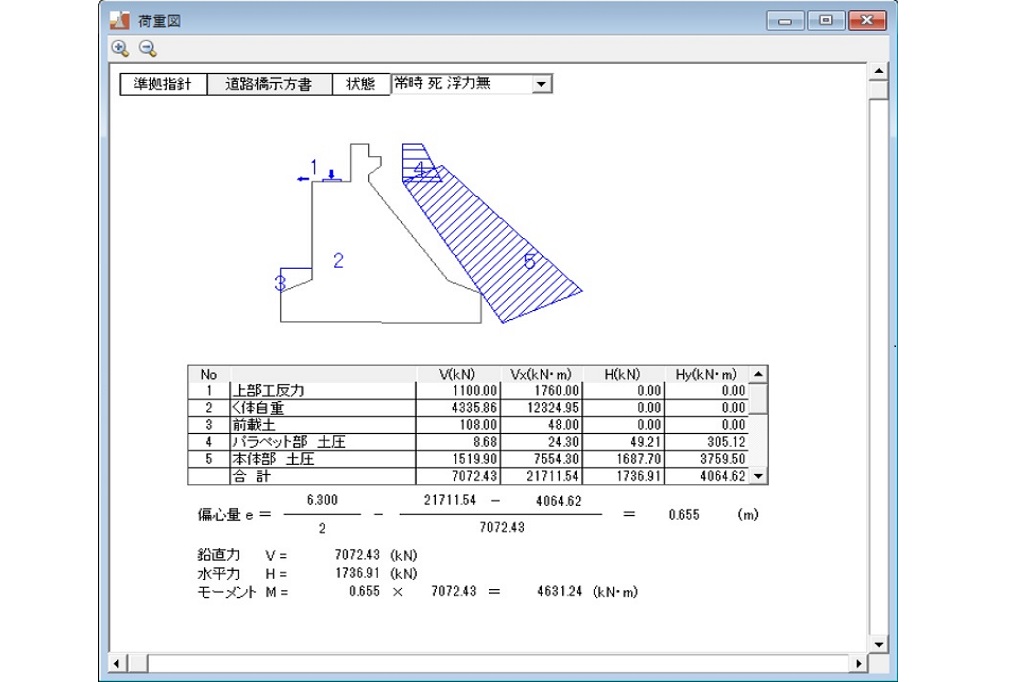

荷重図
重力式橋台の設計(H24年道示版)_ヘルプ画面

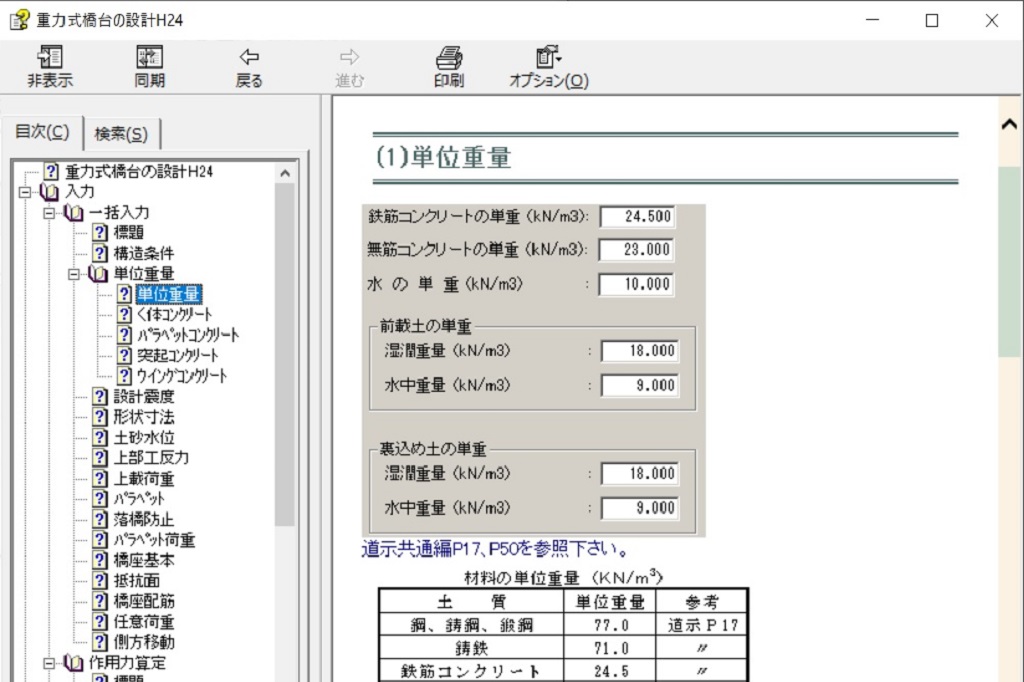

ヘルプ画面
重力式橋台の設計(H24年道示版)_印刷プレビュー

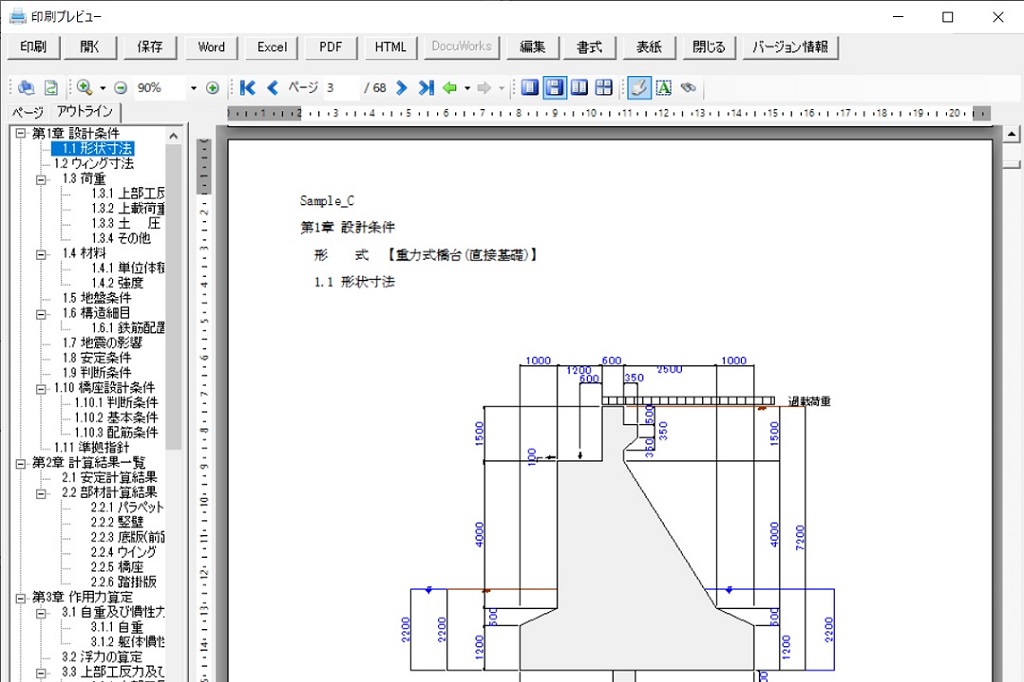

印刷プレビュー

適用基準・参考文献

  • 道路橋示方書・同解説Ⅳ 下部構造  平成24年3月(日本道路協会)
  • 道路橋示方書・同解説Ⅴ 耐震設計編  平成24年3月(日本道路協会)
  • 設計要領 第2集  平成22年7月(東・中・西日本高速道路)
  • 建設省制定 土木構造物標準設計昭和57年度改訂版  (全日本建設技術協会)
  • 林道必携・技術編  平成14年5月(日本林道協会)
  • 道路橋の耐震設計に関する資料  平成 9年3月(日本道路協会)

機能および制限

断面形状

作用力の算定

  • 設計荷重時、落橋防止取付に対応した形状が入力できます。
  • 設計荷重は、常時・架設時・レベル1地震時・レベル2地震時です。
  • 設計に用いる土圧は、次の3つの方法に対応しています。
    ①土圧のみ ②土圧+三角形水圧 ③土圧+残留水圧
  • 土圧係数は、クーロン・修正物部・岡部式(任意)に対応できます。
  • 任意荷重は、集中荷重・分布荷重・モーメント荷重が扱え、荷重名称の入力もできます。
  • 上載荷重は4種類まで扱え、荷重名称の設定が可能です。(雪荷重等対応可)
  • 背面土砂勾配(α)の指定が可能です。また、背面摩擦角(∂)・せん断抵抗角(φ)の任意指定ができます。
  • 橋台背面アプローチ部範囲図を作図できます。

直接基礎の安定計算

  • 転倒、滑動、地盤反力の安定照査を行います。
  • 極限支持力を計算する、しないの選択ができます。
  • 偏心載荷を考慮した極限支持力の計算を行います。
  • 地盤の支持力計算を行うか否かの選択ができます。
  • 支持力係数Nqの領域Ⅱの範囲を考慮しています。
  • 寸法効果を考慮するか、無視するかの選択ができます。

杭基礎の安定計算

  • 組杭の安定計算及び杭の地中部断面力の計算が行えます。
  • 次の7種類の杭に対応しています。
    ①場所打ち杭 ②鋼管杭 ③RC杭 ④PHC杭 ⑤H鋼杭 ⑥SC杭  ⑦鋼管ソイルセメント杭
  • 半無限長杭、有限長杭、多層地盤系の杭が扱えます。
    (1層地盤でβlが3以上の場合には、半無限長杭として計算)
  • 杭の列数は、橋軸方向・橋軸直角方向とも30列まで入力できます。
  • 多層地盤系の層数は30層までとします。
  • 基礎の安定計算で、一度に15ケース(荷重ケース)まで計算できます。
  • 側方移動の判定照査ができます。

部材設計

  • パラペット、たて壁、底版、突起、ウイング、橋座をそれぞれ設計できます。
  • 高強度鉄筋に対応できます。
  • パラペットの設計は、踏み掛け版の照査及び落橋防止装置の影響を考慮して設計できます。
  • 落橋防止で、下部構造の水平耐力を考慮する事ができます。
  • たて壁の断面計算は無筋コンクリートとして計算しますが、許容引張を超える場合は、使用鉄筋量を算出します。
  • 底版の断面計算は前趾のみで無筋コンクリートとして計算します。ただし、許容引張を超える場合は、使用鉄筋量を算出します。
  • 杭基礎の場合は底版設計には考慮できません。杭は躯体に配置されていることを前提としています。
  • 踏み掛け版の設計ができます。
  • 突起の断面検討ができます。
  • ウイングの形状はパラレル、壁式、複合の3タイプより選択できます。
  • 左右のウイングを同時に計算できます。
  • 支承位置における橋座部の耐力の検討ができます。

価格

重力式橋台の設計(H24年道示版)

新規購入費
(初年度サブスクリプション費用含む)
187,000円(税込)
サブスクリプション費用(2年目以降) 44,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 93,500円(税込)

申込書も準備しております。ご利用下さい。
※エクシードシリーズのサブスクリプションはお得な「区分割引制度」が利用可能です。制度詳細はこちら

資料DL・お問合せ

他製品とのデータ連動

重力式橋台の設計と杭や固有周期・深礎杭などと【データ連動】ができます。

杭基礎の設計
(H24年道示版)

作用力・杭位置・基礎反力

杭基礎の耐震設計
(H24年道示版)

作用力

深礎杭の設計
(H24年道示版)

作用力

固有周期の計算
(H24年道示版)

形状データ

ご使用・ご提供方法

  • 対応OS Windows 8.1 ・ 10・11
  • WEB ライセンス認証版となります。(インターネット環境が必須です)
  • マイページ(ホームページ)からのダウンロード版となります。
  • 2ライセンス同時にご使用いただけます。
  • ネットワーク上でのご利用も可能です。
