たて込み簡易土留めの設計

たて込み簡易土留めの設計 Ver.4

「スライドレール方式」および「縦梁プレート方式」のたて込み簡易土留めの設計を行います。

価格: 132,000(税込)

システム概要

本システムは「スライドレール方式」および「縦梁プレート方式」のたて込み簡易土留めの設計を行います。
「スライドレール方式」は、パネルの設計・スライドレールの設計・切梁および捨梁の設計・ヒービングの検討を行います。
「縦梁プレート方式」は、プレートの設計・縦梁の設計・縦梁連結部の設計・切梁および捨梁の設計・ヒービングの検討を行います。

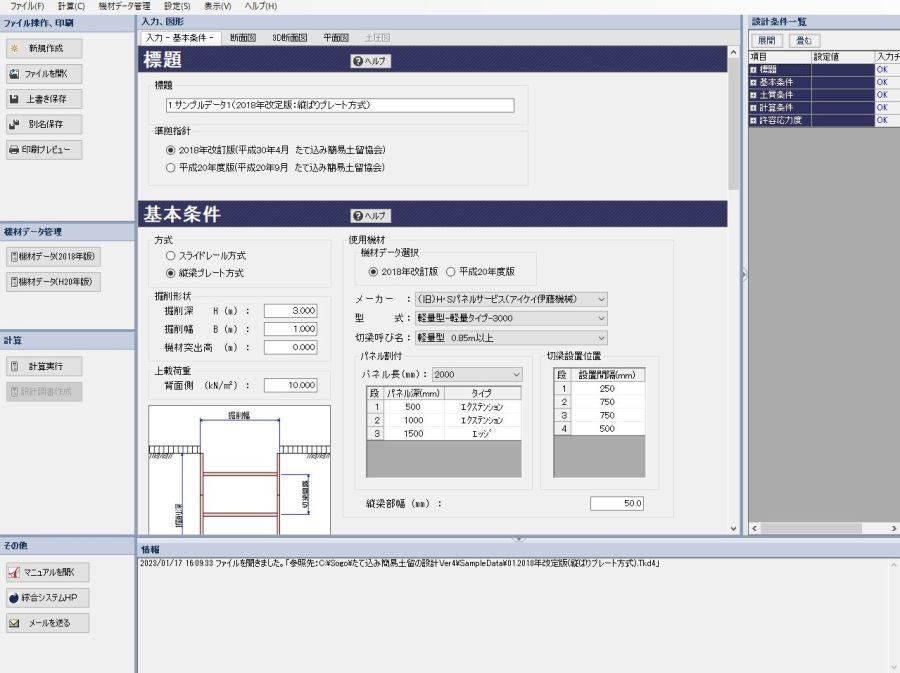

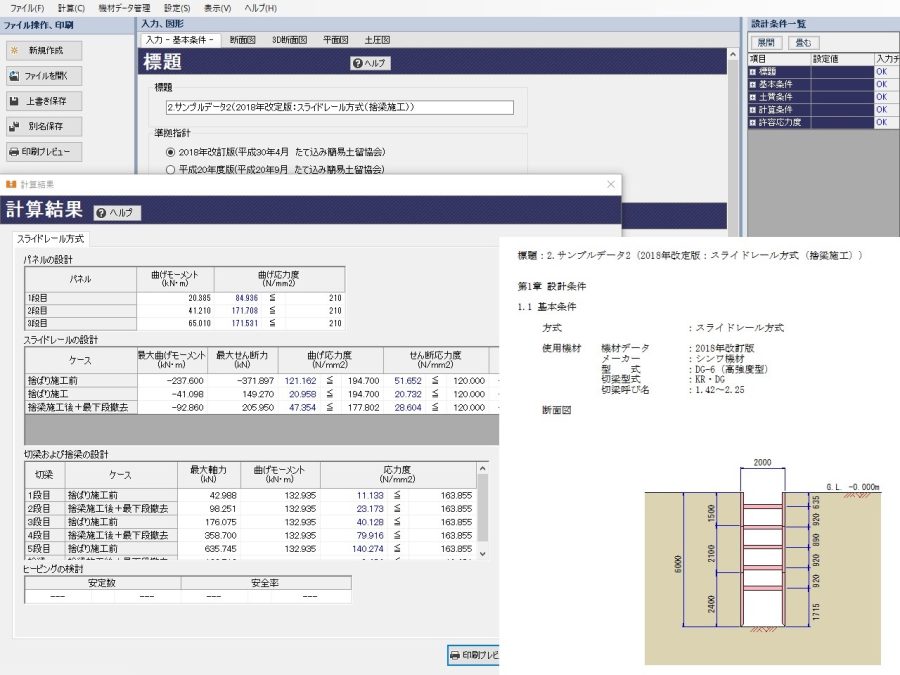

たて込み簡易土留めの設計_全体画面
全体画面

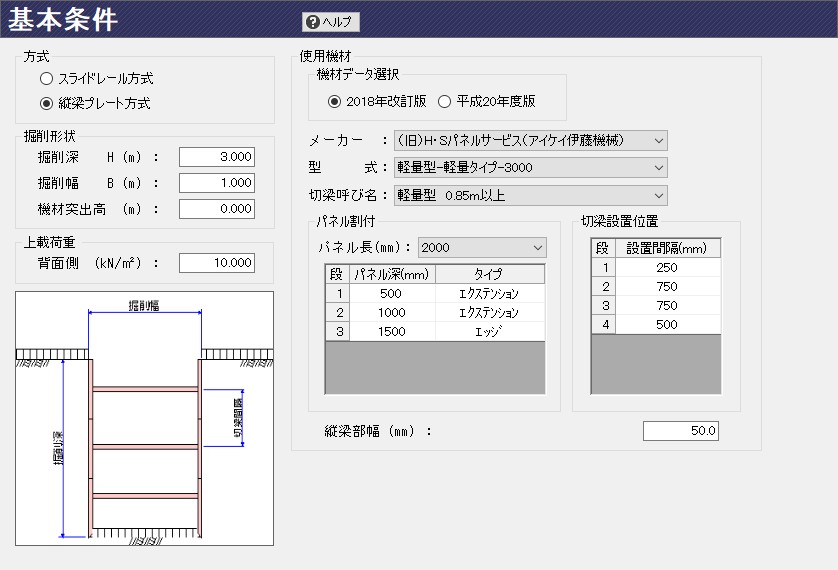

たて込み簡易土留めの設計_入力 基本条件
入力 基本条件

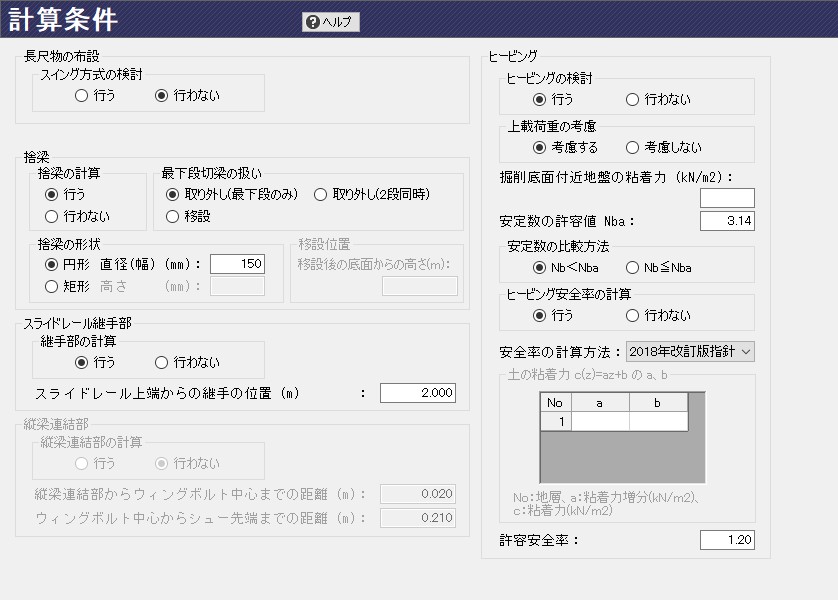

たて込み簡易土留めの設計_入力 計算条件
入力 計算条件

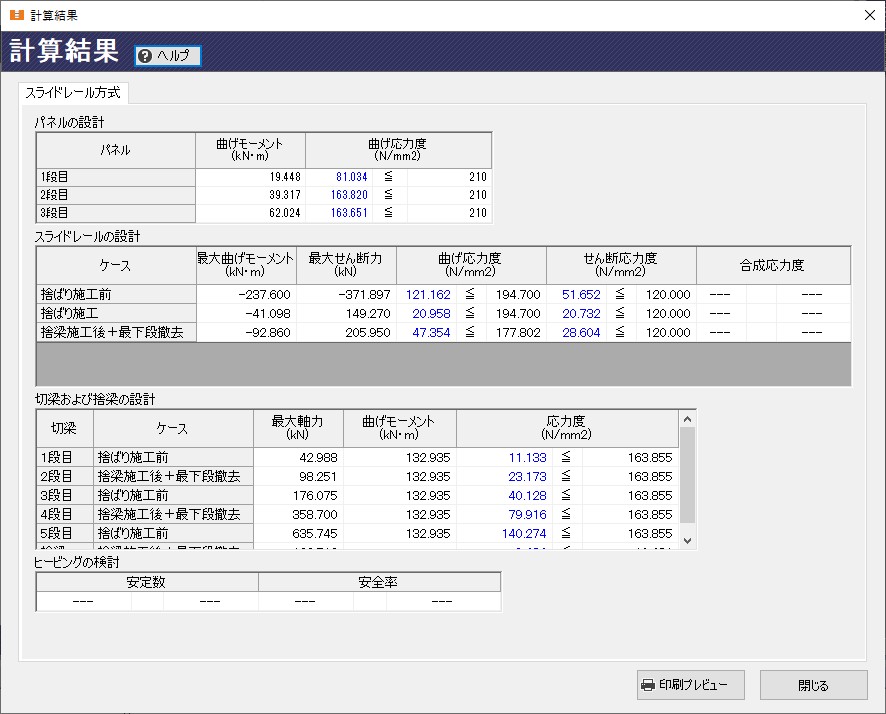

たて込み簡易土留めの設計_計算結果
計算結果

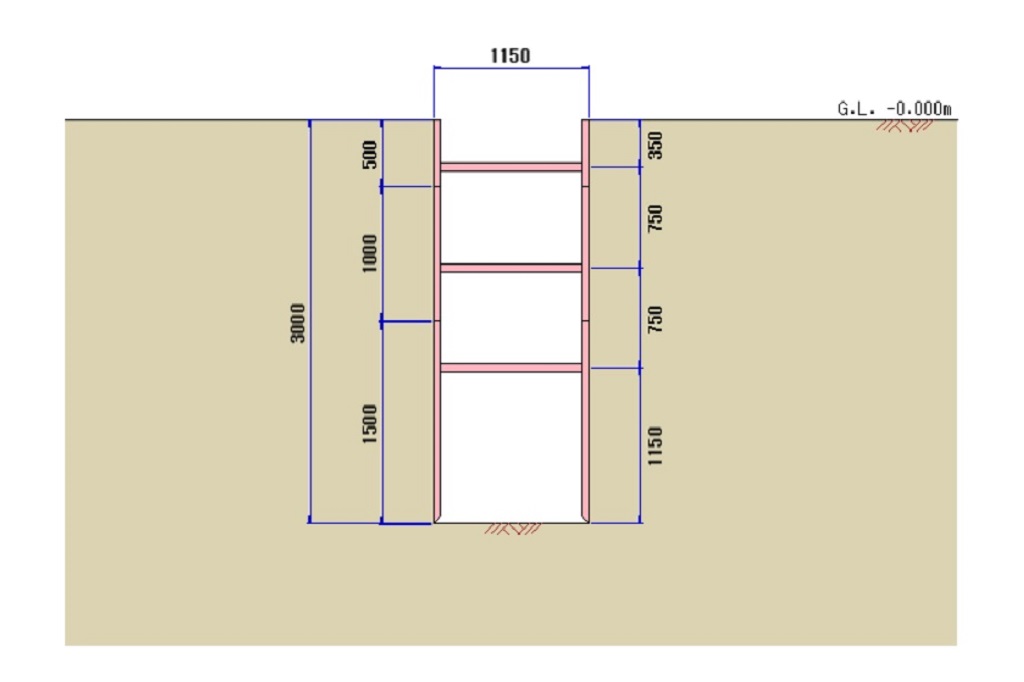

たて込み簡易土留めの設計_断面図
断面図

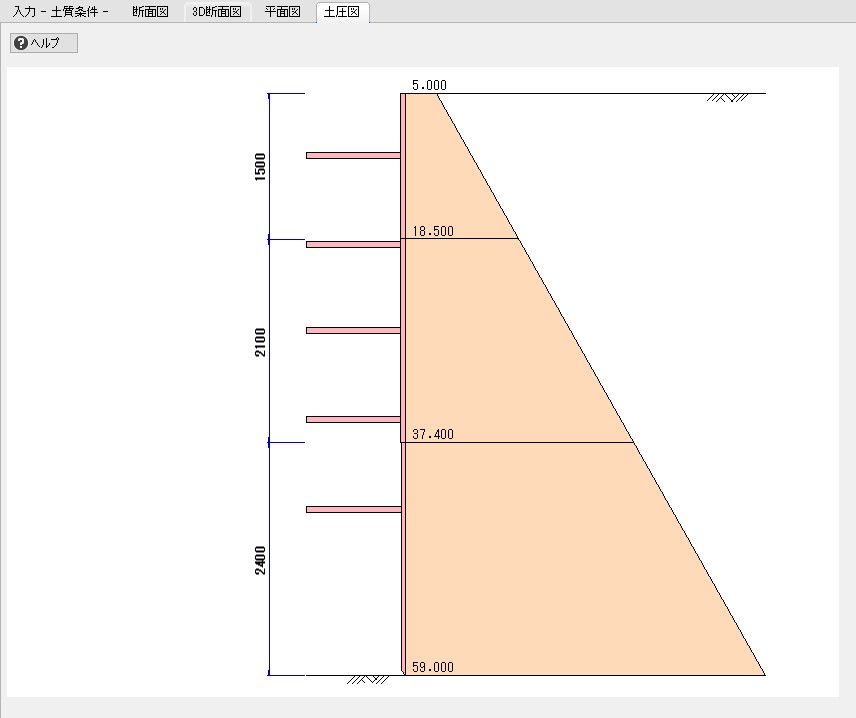

たて込み簡易土留めの設計_土圧図
土圧図

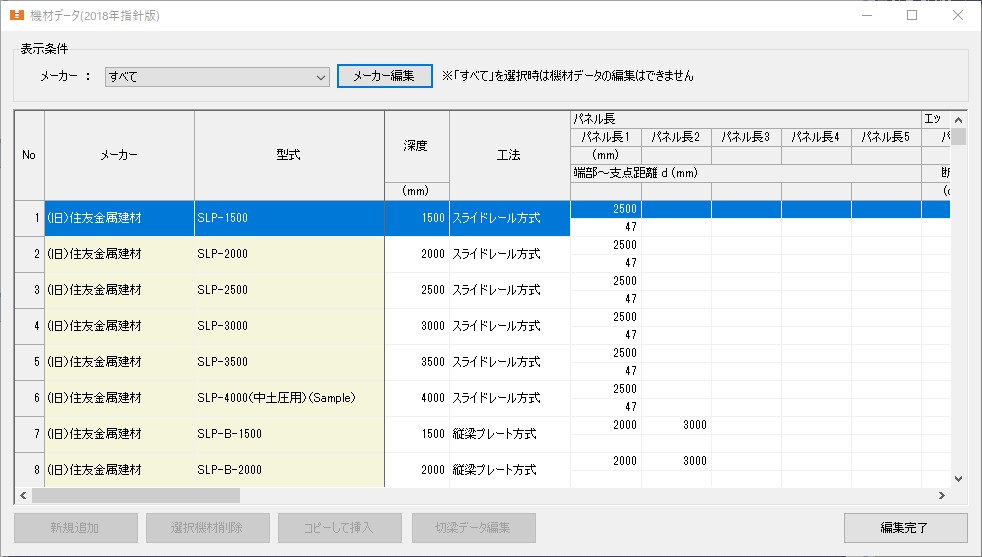

たて込み簡易土留めの設計_機材データ
機材データ

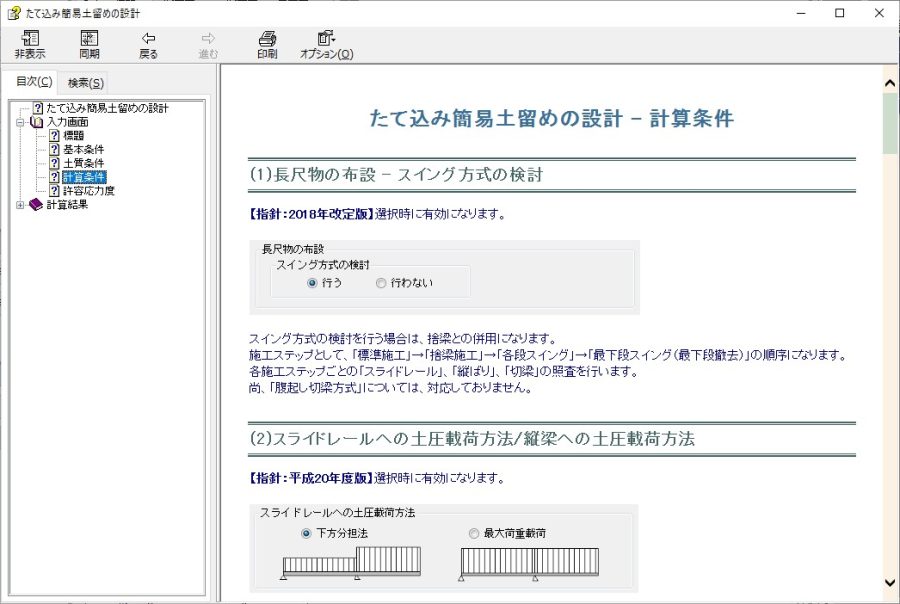

たて込み簡易土留めの設計_ヘルプ画面
ヘルプ画面

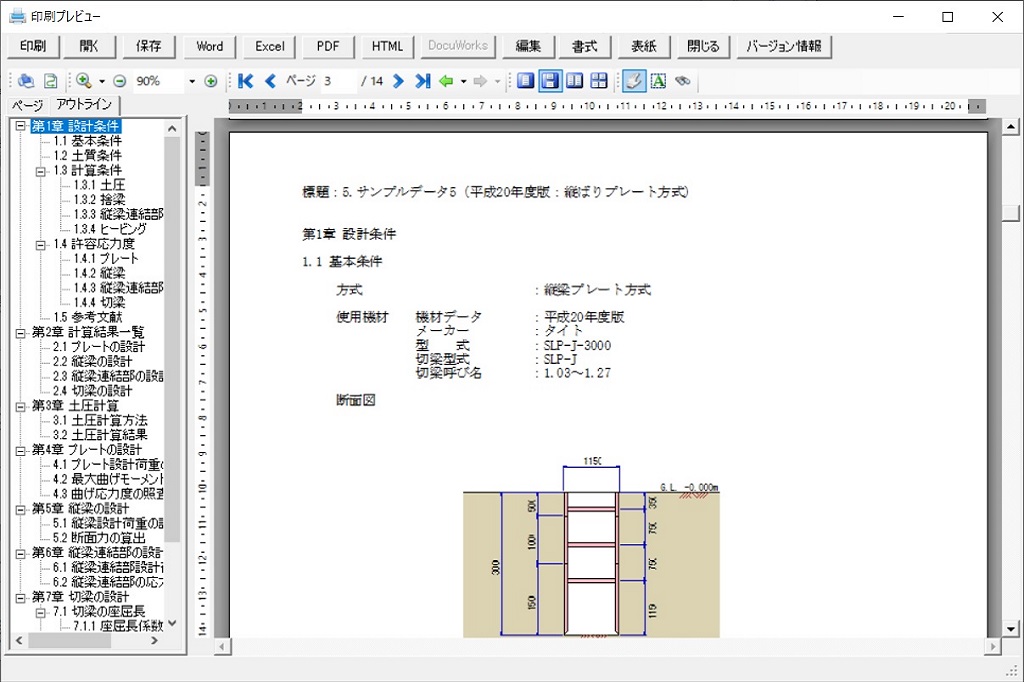

たて込み簡易土留めの設計_印刷プレビュー
印刷プレビュー

適用基準・参考文献

摘要基準

  • たて込み簡易土留め設計施工指針 -2018年改訂版- 平成30年4月 (たて込み簡易土留協会)
  • 道路土工 仮設構造物工指針  平成11年3月 (日本道路協会)

参考文献

  • たて込み簡易土留設計施工指針  平成20年9月 (たて込み簡易土留協会)
  • トンネル標準示方書 [共通編]・同解説/ [開削工法編]・同解説  2016年制定 (土木学会)

機能および制限

計算内容

たて込み簡易土留めの計算内容は以下の通りです。

  曲げモーメント せん断力 軸力 曲げ応力度 せん断応力度 合成応力度 安定数安全率
パネルの設計
プレートの設計
スライドレールの設計 ○(注2)(注5)
縦梁の設計 ○(注2)(注3)
縦梁連結部の設計(注1)
切梁の設計
捨梁の設計 ○(注4)
ヒービングの検討

注1)縦梁連結部の設計は、平成20年指針の「縦梁プレート方式」の場合に検討を行います。
注2)合成応力度は曲げ応力度、せん断応力度が許容応力度の45%を超える場合に計算します。
注3)縦梁の設計の場合、合成応力度は2018年改訂版指針の場合に計算します。
注4)捨梁は圧縮応力度の計算を行います。
注5)2018年改訂版指針の場合、スライドレール継手部(ピン結合)を考慮した断面力の計算を行うことができます。

  • 掘削深7.0m、掘削幅4.7mまで設計できます。
  • 切梁は最下段撤去、2段同時撤去及び最下段切梁の移設時の検討ができます。
  • パネル及びプレート段数は6段まで対応しています。
  • 切梁は7段まで対応しています。
  • 地層数は、10層まで対応しています。
  • 長尺物搬入方法で用いる特殊条件下の設計は、2018年改訂版指針での「スイング方式」に対応しています。(平成20年度基準および「腹起し切ばり方式」では考慮できません)但し、平成20年度版及び「腹起し切ばり方式」には対応しておりません。
  • 断面図、3D断面図、平面図、土圧図を画面で確認できます。

入力

  • 準拠指針を「2018年改定版」・「平成20年度版」より選択します。
  • 使用機材の選択で、パネル割付・切梁設置位置を自動設定します。
  • 土圧計算方法は、2018年改定版指針では側方土圧係数を用いて単層・多層に対応します。
  • 平成20年度版指針の場合は、掘削深3m以下はランキン・レザール、3mを超える場合は断面決定用土圧で計算します。
  • 捨梁を設置する、しないか選択できます。
  • 形状は円形、矩形から選択できます。
  • ヒービングの検討をする、しないの選択ができます。
  • 設計ケースは、通常時、捨梁設置時に対応しています。

機材データ編集

使用機材は、準拠指針別に各メーカの機材を登録しています。編集、新規登録も可能です。
(2018年改訂版指針の初期登録データは平成20年度版指針記載の機材データをベースに登録しています)

価格

たて込み簡易土留めの設計 Ver.4

新規購入費
(初年度サブスクリプション費用含む)
132,000円(税込)
サブスクリプション費用(2年目以降) 33,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 66,000円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内
 また、一部の製品価格を2024年3月15日に改定いたします。
 >>製品価格改定のお知らせ

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows  10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
