弾塑性法による土留め工の設計 Ver.5

大規模掘削の土留め工の検討を弾塑性法(拡張法)により行います。各施工段階における壁体の変位や断面力などの検討が行えます。

Ver.5 リリース日:2022.3.3
Ver.5 改良内容
機能アップ履歴

システム概要

本システムは「道路土工 仮説構造物工指針」などに基づき、弾塑性法(拡張法)により土留め工の検討を行います。
根入れ長の計算・掘削底面の安定計算の他、定常性による根入れ長の検討・各施工段階における壁体の変位及び断面力の計算などの検討が行えます。

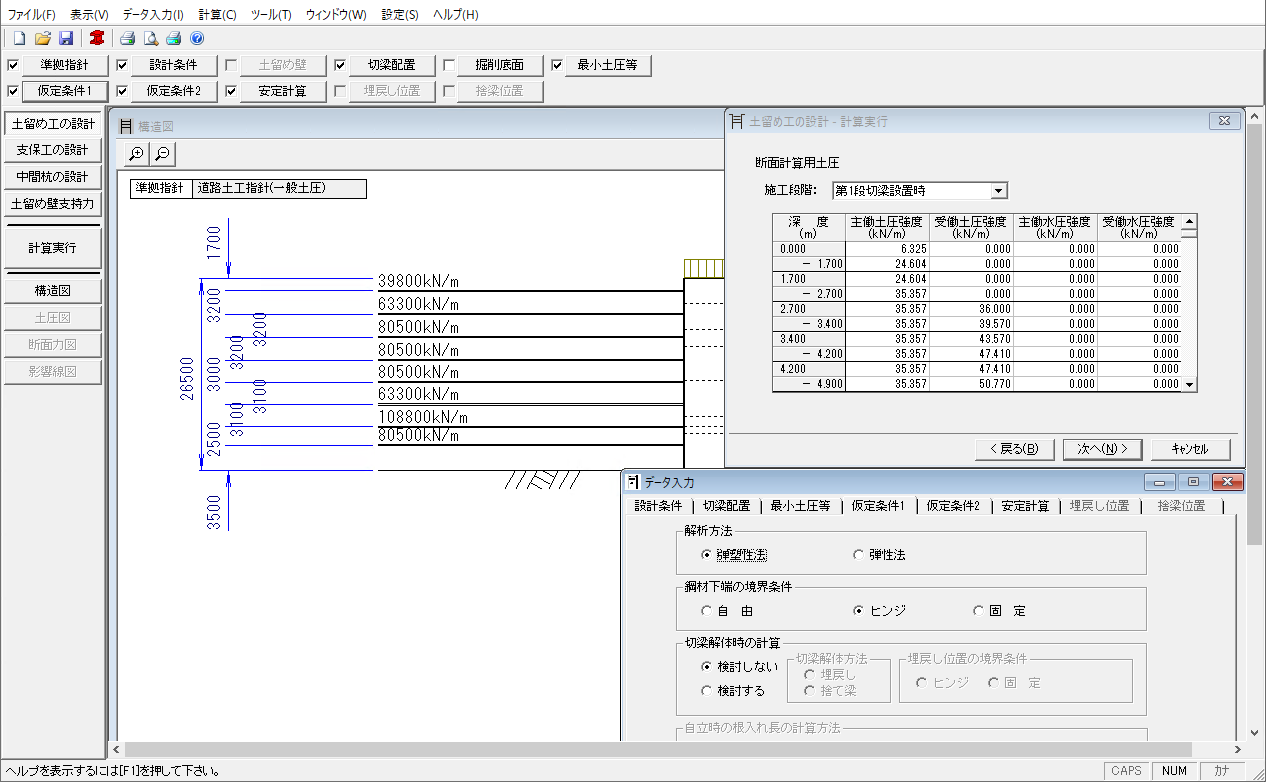

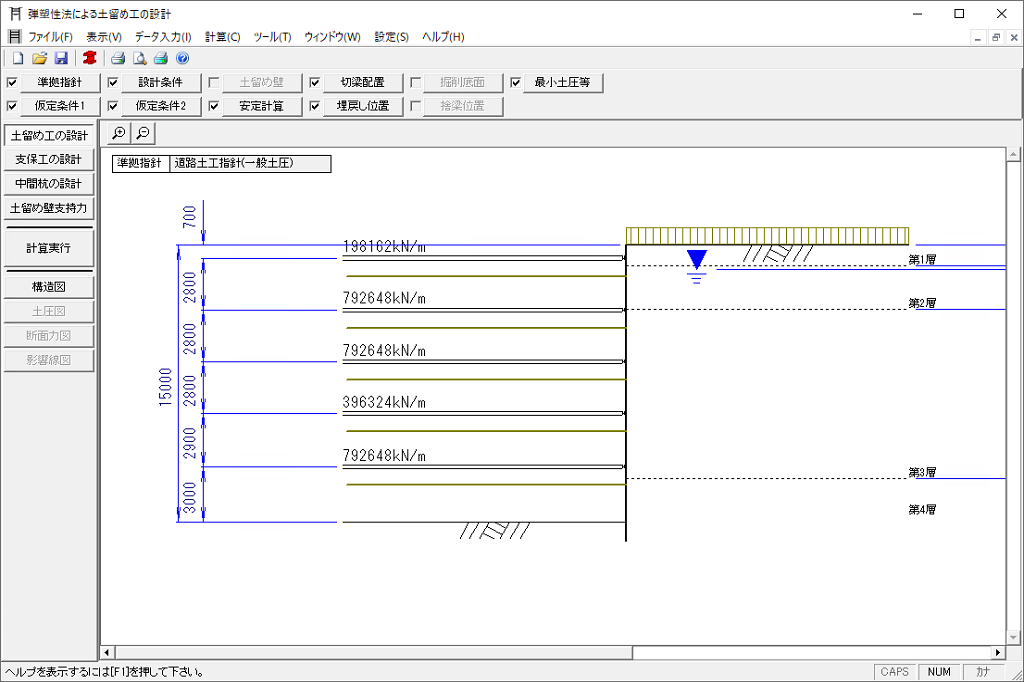

全体画面

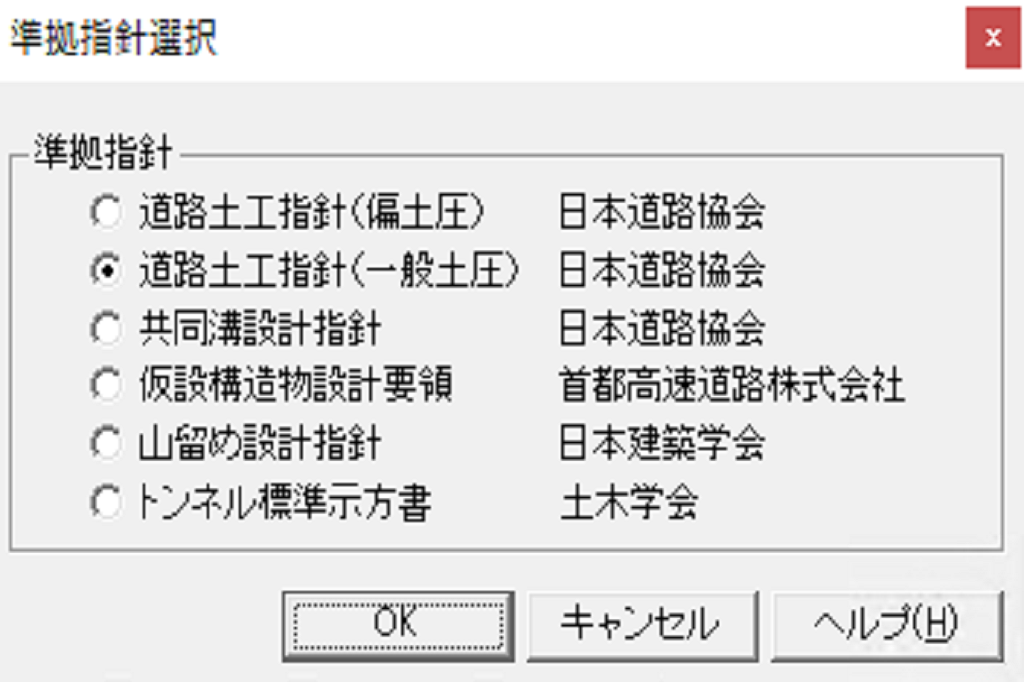

入力 基準選択

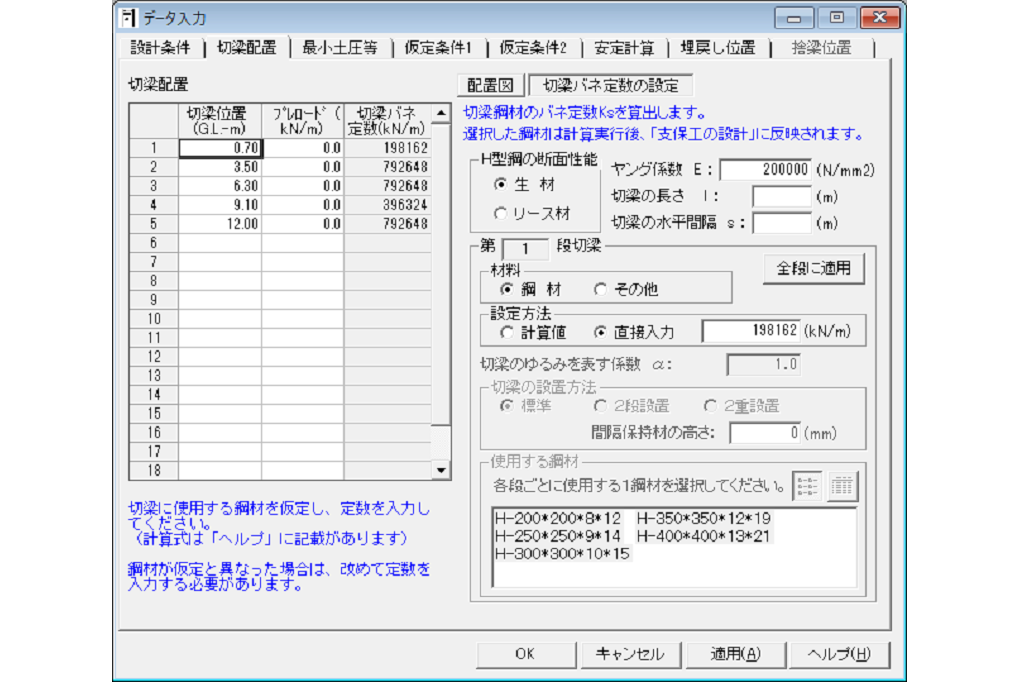

入力 切梁設置位置

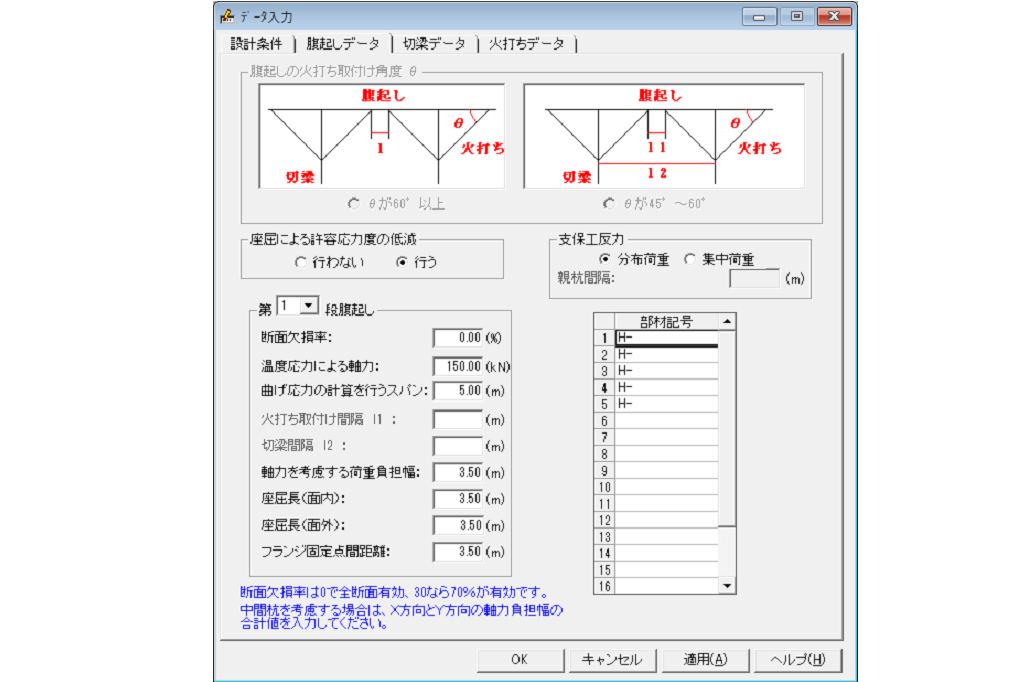

入力 支保工データ

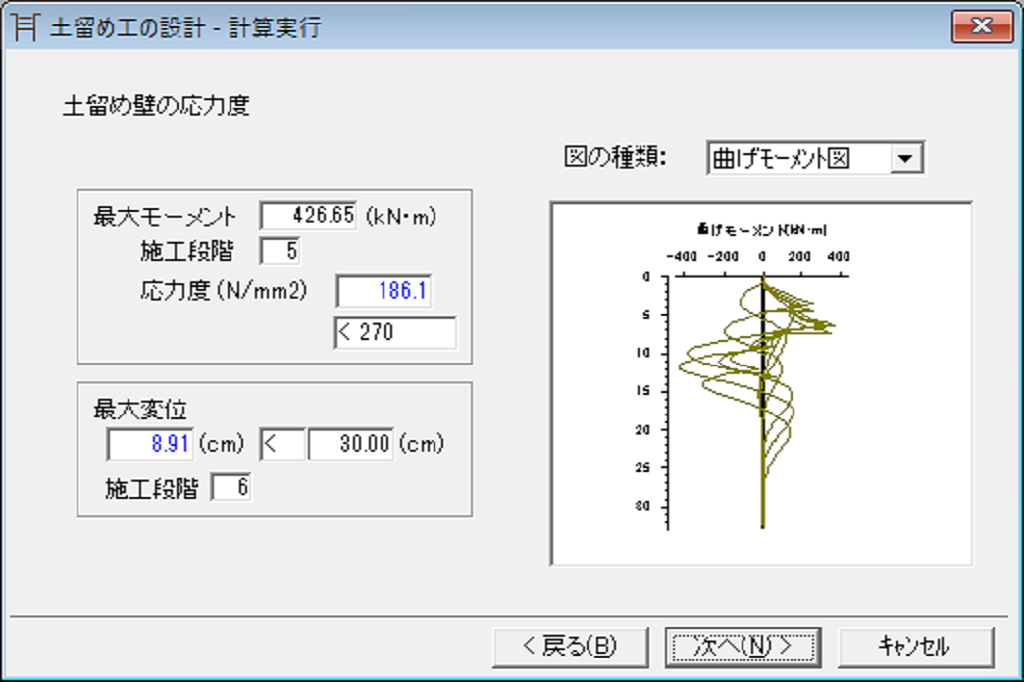

計算結果

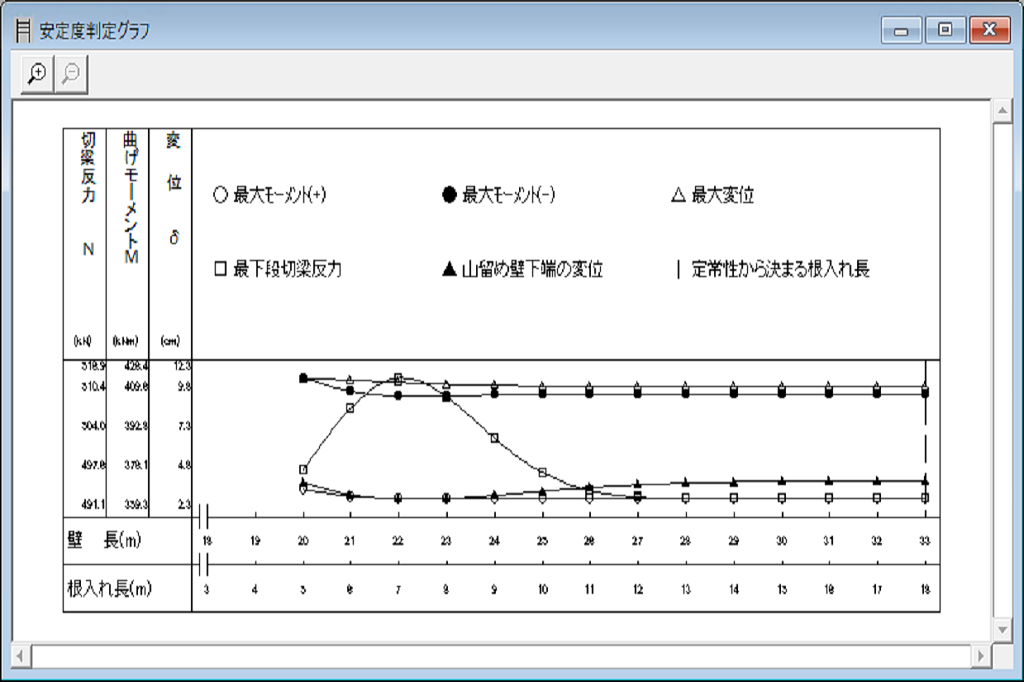

安定度判定グラフ

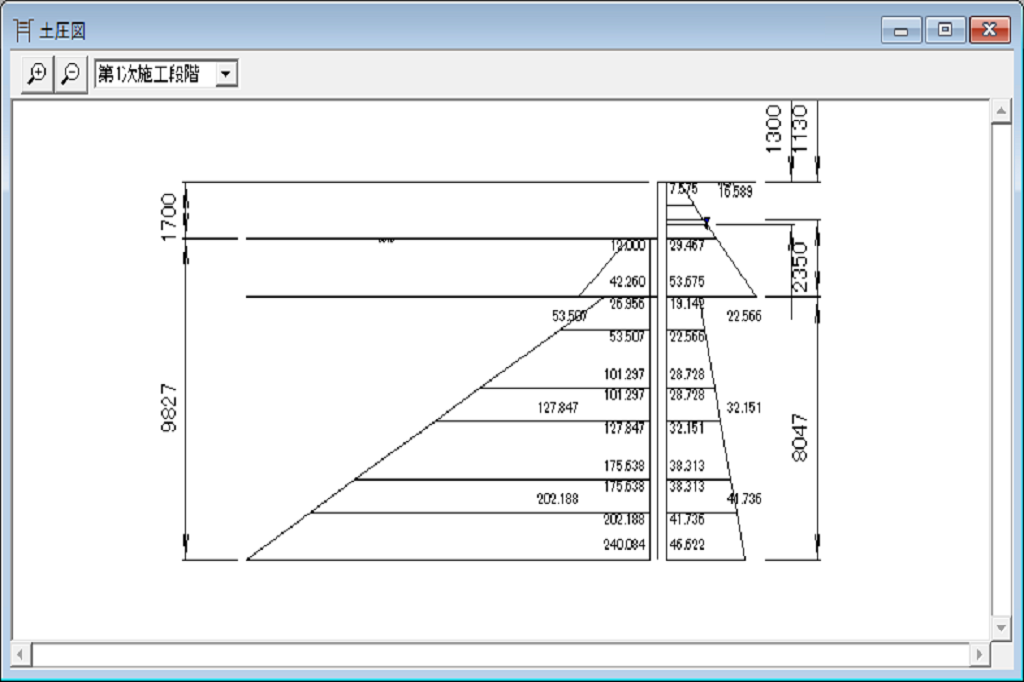

土圧図

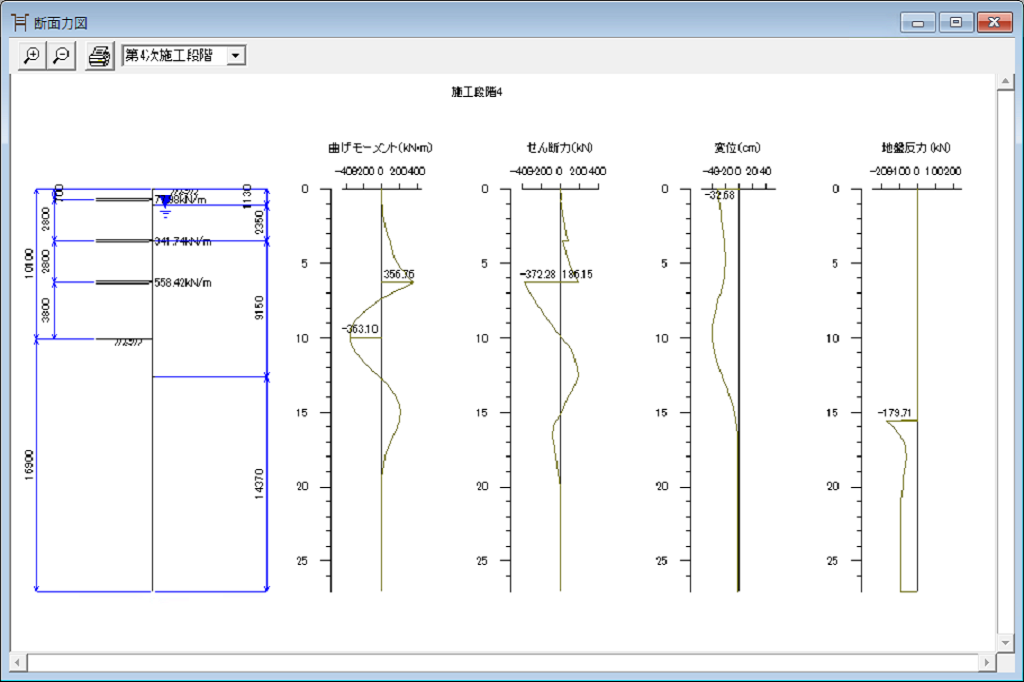

断面力図

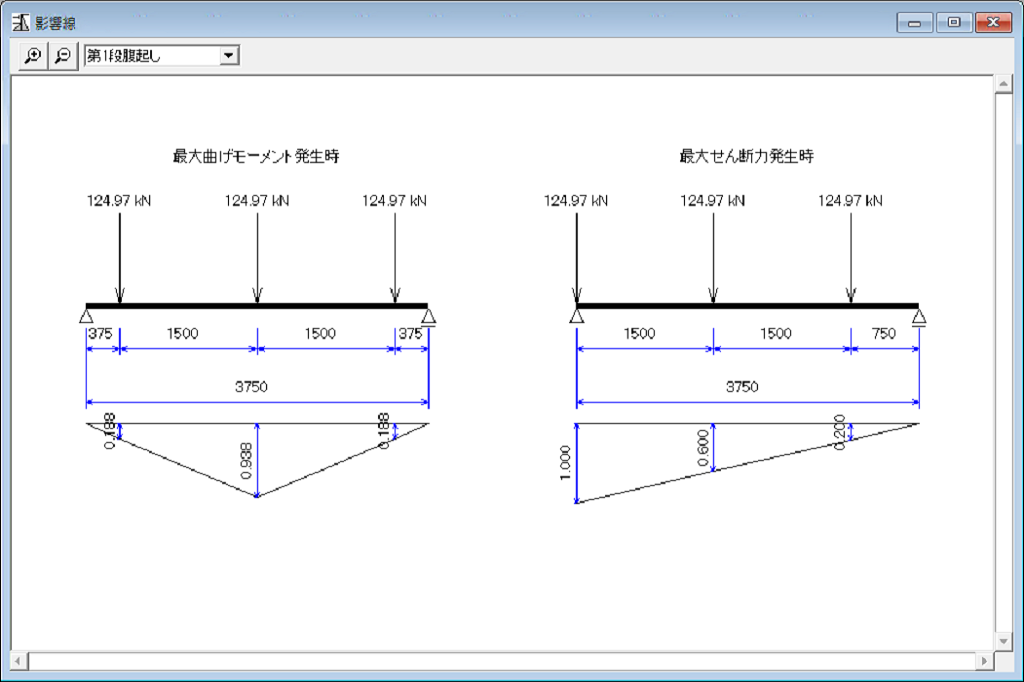

支保工 影響線図
鋼材データ管理

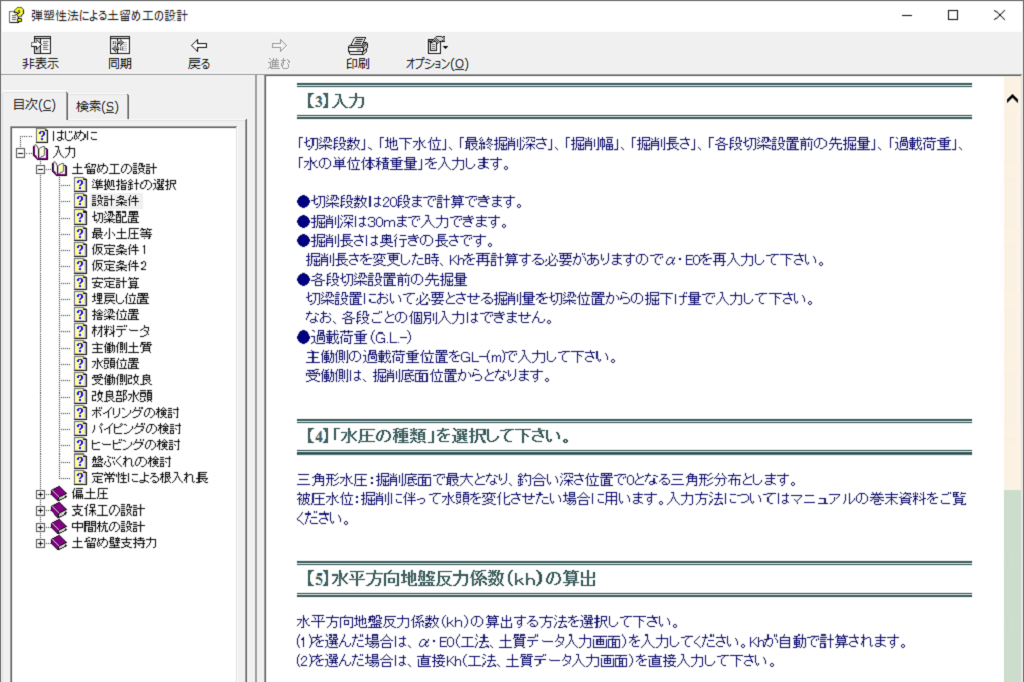

ヘルプ画面

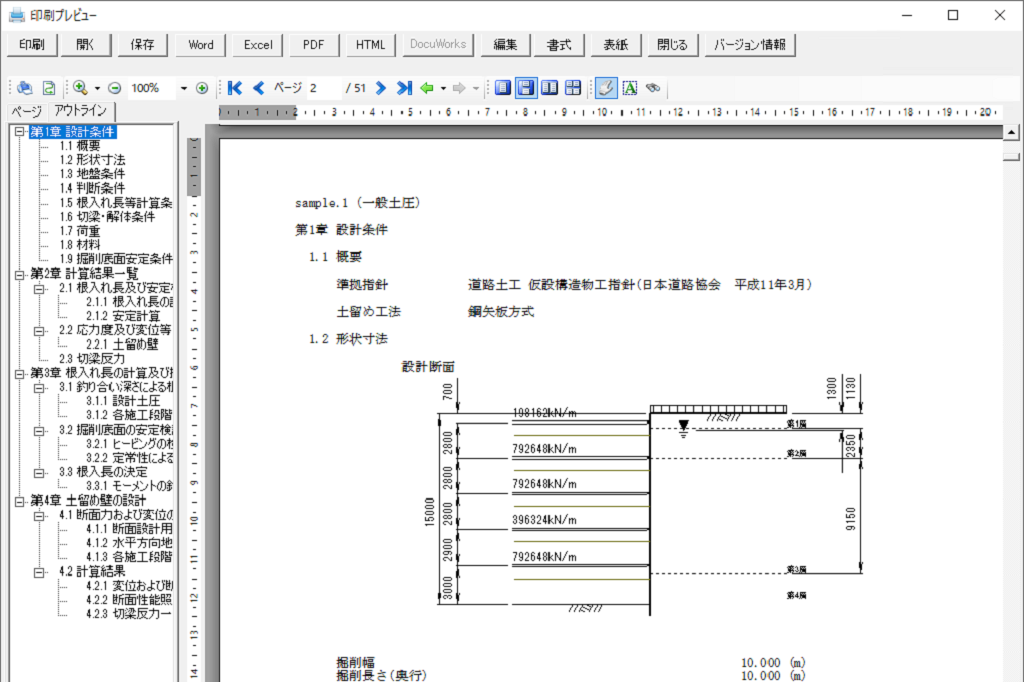

印刷プレビュー

適用基準・参考文献

適用基準

  • 道路土工 仮設構造物工指針  平成11年3月 (日本道路協会)
  • 共同溝設計指針  昭和61年3月 (日本道路協会)
  • 仮設構造物設計要領  平成19年9月 (首都高速道路)
  • 山留め設計指針   平成29年11月 (日本建築学会)
    ※掘削側のクーロン式による受働土圧計算には対応していません。
  • トンネル標準示方書  平成8年5月 (土木学会)
  • 仮設計画ガイドブック(Ⅰ)   平成9年9月 (全日本建設技術協会)

参考文献

  • よくわかる仮設構造物の設計  平成12年11月 (山海堂)
  • 仮設計画ガイドブック(Ⅰ)  平成23年3月 (全日本建設技術協会)
  • 山留め設計施工指針   平成14年2月 (日本建築学会)

機能および制限

土留め工の設計

  • 下記の工法に対応しています。
    • 鋼矢板方式
    • 親杭横矢板方式
    • 地中連続壁方式
    • ソイルセメント柱列式連続壁方式
  • モーメントのつりあいによる土留め壁の根入れ長の計算を行います。
  • 切梁段数は20段まで設置できます。
  • 解体時の計算は、以下により計算できます。(埋戻しと捨て梁の併用設定はできません)
    ①埋戻し:「ヒンジ」「固定」より選択ができ、最終掘削時の変位状態が残留した計算を行います。
    ②捨て梁:「捨て梁バネ定数」「プレロード」の入力ができます。
  • プレロード荷重を考慮できます。
  • 地層数は20層まで、受動側の地盤改良は5層まで計算が可能です。
  • 水圧は、三角形水圧、被圧水圧の取り扱いができます。
  • 掘削深さは50mまで入力可能です。
  • 偏土圧が作用する土留め壁の計算が可能です。(道路土工指針に準拠しています。)
  • 掘削底面の安定計算はヒービング・ボイリング・盤ぶくれ・パイピングの検討が可能です。
  • ボイリング・パイピングによる必要根入れ長を計算し、鋼材長を決定できます。
  • 定常性による根入れ長の計算が可能です。
  • 施工段階毎の土留め壁の変位、断面力の計算が可能です。
  • 静止側圧の取り扱いは、左右対称土留めの場合掘削底面から、偏土圧の場合は地表面か掘削底面のいずれかから選択できます。
  • 側圧の考え方は、砂質土の場合は土水圧分離型、粘性土の場合は土水圧一体型として計算します。
  • 側圧係数の入力が可能です。
  • 梁・はねモデルに対応できます。
  • 鋼材データの登録、任意鋼材による計算が可能です。
  • 地下水位・切梁位置は、地表面(GL)以下に制限しています。

支保工

  • 腹起し、切梁、火打ちの計算が可能です。
  • 土留め工の設計から荷重強度が連動します。
  • 設計荷重を入力して、支保工のみを単体で計算する事も可能です。
  • 段数ごとに計算スパン長を変更して計算できます。
  • 段数ごとに支保工(腹起し、切梁、火打ち)の2段設置及び2重設置の計算ができます。
    (※山留指針では「2段設置」のみ)

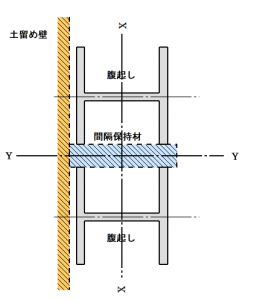

腹起し[2段設置]

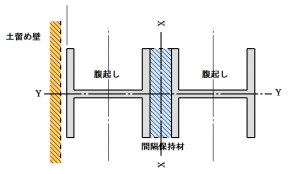

腹起し[2重設置]

中間杭の設計

  • 杭(H型鋼のみ)の応力度計算並びに支持力計算が可能です。

土留め壁支持力

  • 土留め壁(親杭・鋼矢板)の応力度計算並びに支持力計算が可能です。
    ※準拠指針が「共同溝指針」「山留め設計指針」の場合、親杭のみに対応しています。
    ※鋼矢板は支持力計算のみに対応しています。

価格

弾塑性法による土留め工の設計 Ver.5

新規購入費
(初年度サブスクリプション費用含む)
330,000円(税込)
サブスクリプション費用(2年目以降) 82,500円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 165,000円(税込)

資料DL・お問合

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

他製品とのデータ連動

下記製品による保存ファイルを本商品で【データ読み込み】ができます。

土留め工の設計

断面形状、荷重、材料、土質 等

特定の保存データ(グラウンドアンカー用保存データ)を下記商品上にて、【データ読み込み】ができます。
サブスクリプション契約特典機能

グラウンドアンカーの設計

切梁反力(設計荷重)

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
