管の耐震設計 Ver.3

埋設管の縦断方向の耐震設計を行います。
とう性管、不とう性管を対象として管軸方向の強度検討を行います。

価格：　220,000円（税込）

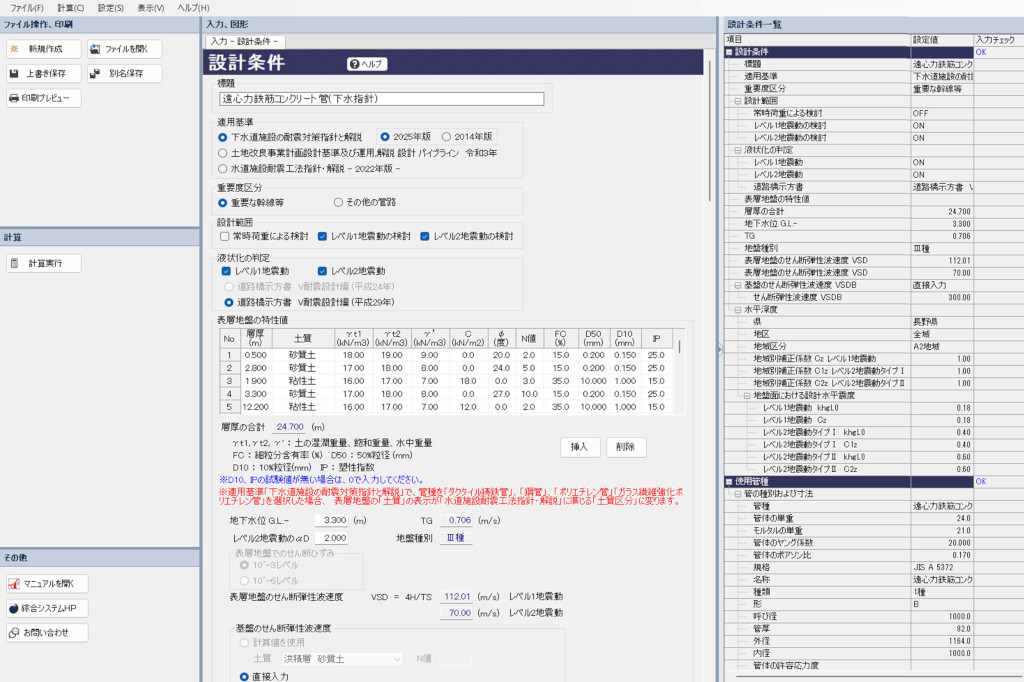

システム概要

本システムは、「土地改良事業計画設計基準及び運用・解説　設計（パイプライン）」「下水道施設の耐震対策指針と解説」などに基づいて、とう性管、不とう性管を対象として埋設管の縦断方向の耐震設計を行います。

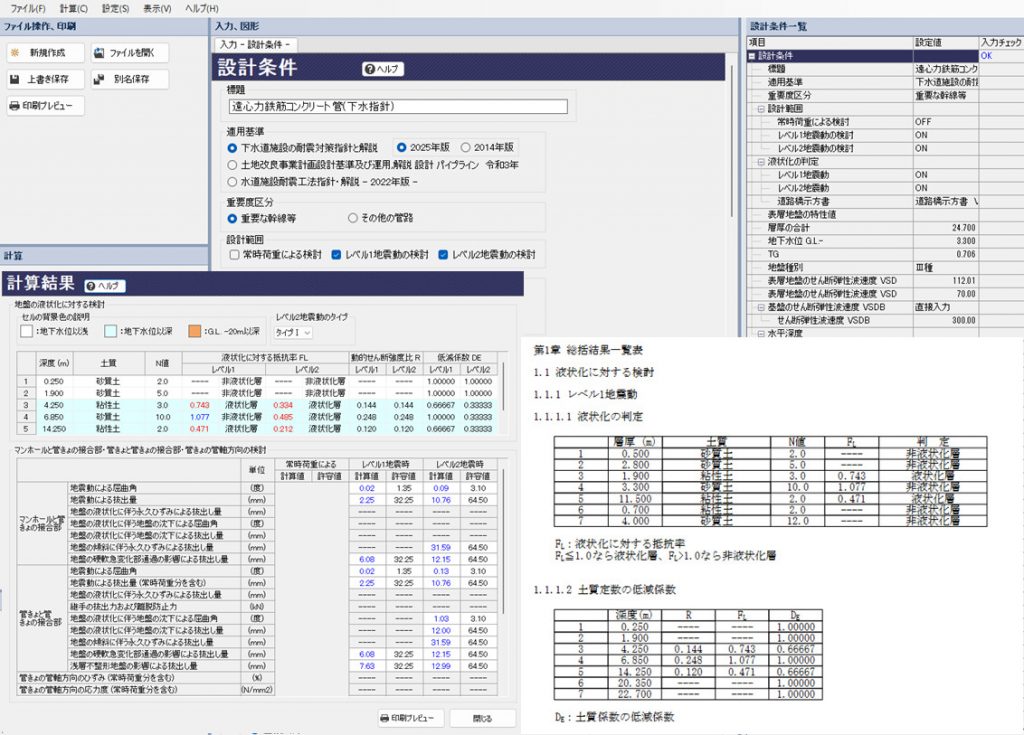

液状化の判定および液状化による浮き上がりの検討や、マンホールと管きょ、または管きょと管きょの接合部の検討、管軸方向の強度検討を行います。

適用基準・参考文献

適用基準

下水道施設の耐震対策指針と解説　-2014年版- 平成26年5月 (日本下水道協会)
土地改良事業計画設計基準及び運用・解説　設計　パイプライン
　令和3年6月 (農林水産省農村振興局)
下水道施設耐震計算例-管路施設編-　前編　2015年版平成27年6月 (日本下水道協会)
水道施設耐震工法指針・解説　2009年版 Ⅰ総論　平成21年7月 (日本水道協会)
水道施設耐震工法指針・解説　1997年版　平成9年3月 (日本水道協会)

機能および制限

適用管種

「常時荷重」「レベル1地震時」「レベル2地震時」の検討が可能です。
規格管以外も任意に登録することが可能です。

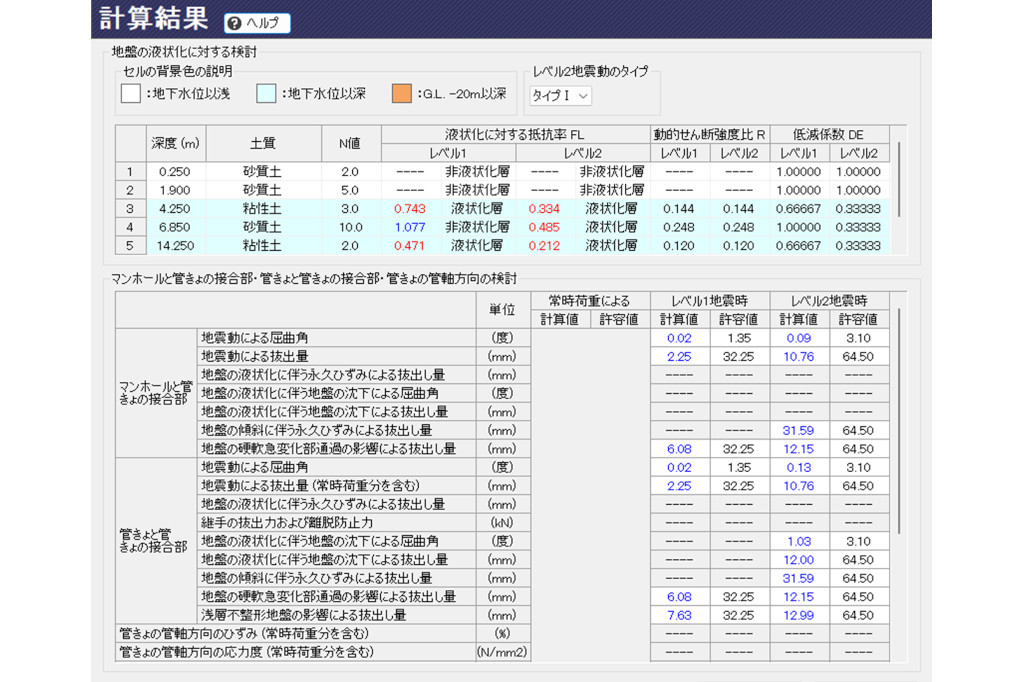

液状化の判定と、液状化に伴う浮き上がりの検討が可能です。
耐震設計では、マンホールと管渠の接合部、管渠と管渠の接合部の検討が可能です。
管渠の接合方法は、「差し込み継手管渠」「一体構造管渠」から選択可能です。

適用管種と基準の組合せは以下のとおりです。

適用管種		適用基準
適用管種		パイプライン	水道指針	下水道指針
不とう性管	遠心力鉄筋コンクリート管	－	－	○
	推進工法用鉄筋コンクリート管	－	－	○
	コア式プレストレストコンクリート管	－	－	○
とう性管	ダクタイル鋳鉄管	○	○	○
	鋼管	○	○	○
	硬質ポリ塩化ビニル管	○	○	○
	ポリエチレン管	○	○	○
	ガラス繊維強化ポリエチレン管	○	○	○
	強化プラスチック複合管	○	－	○

規格管をあらかじめ登録済です。規格管以外も任意に登録することが可能です。

液状化の判定と、液状化に伴う浮き上がりの検討が可能です。
耐震設計では、マンホールと管渠の接合部、管渠と管渠の接合部の検討が可能です。
管渠の接合方法は、「差し込み継手管渠」「一体構造管渠」から選択可能です。

	差し込み継手	一体構造
遠心力鉄筋コンクリート管	○	－
推進工法用鉄筋コンクリート管	○	－
コア式プレストレストコンクリート管	○	－
ダクタイル鋳鉄管	○	○
鋼管	－	○
硬質ポリ塩化ビニル管	○	○
ポリエチレン管	－	○
ガラス繊維強化ポリエチレン管	－	○
強化プラスチック複合管	○	－

設計水平震度は「県」「地区」を選択することで地域別補正係数(Cz)が計算されます。
耐震設計上の地盤種別の判定により、標準値の計算を行います。

価格

管の耐震設計 Ver.3　

新規購入費　（初年度サブスクリプション費用含む）	220,000円（税込）	カートに入れる 0円（税別 0円）数量：
サブスクリプション費用（2年目以降）	55,000円（税込）	年単位でのご契約サブスクリプション制度とは
短期レンタル（1ヵ月間）	110,000円（税込）	カートに入れる 0円（税別 0円）数量：
