置換コンクリート基礎設計システムVer.1

多段の置き換えコンクリート基礎の転倒、滑動、支持力、最大地盤反力度に対する検討を行います。

Ver.1リリース日:2024.4.1
機能アップ履歴

システム概要

本システムは、1段から多段の置き換えコンクリート基礎の転倒・滑動・支持力・最大地盤反力度に対する検討を行います。「続・擁壁の設計法と計算例」に記載の地盤係数法による安定計算も行えます。

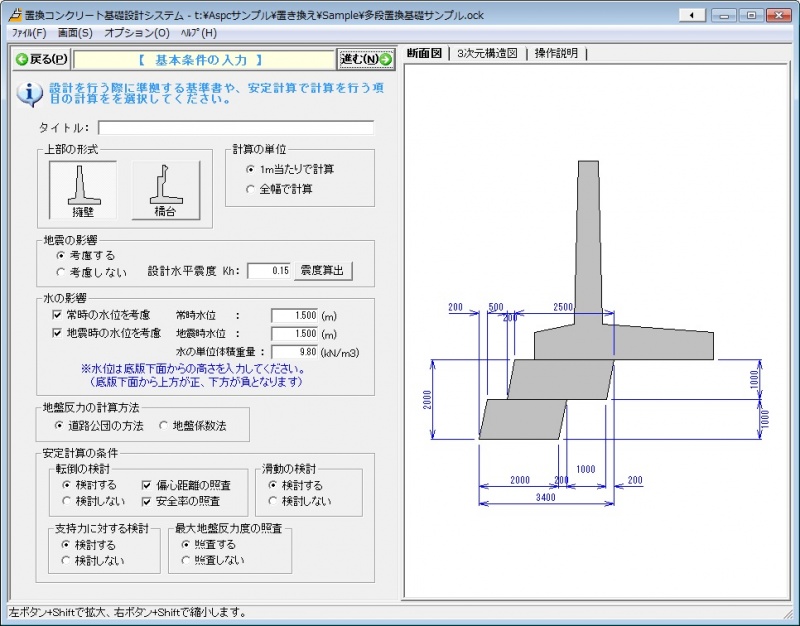

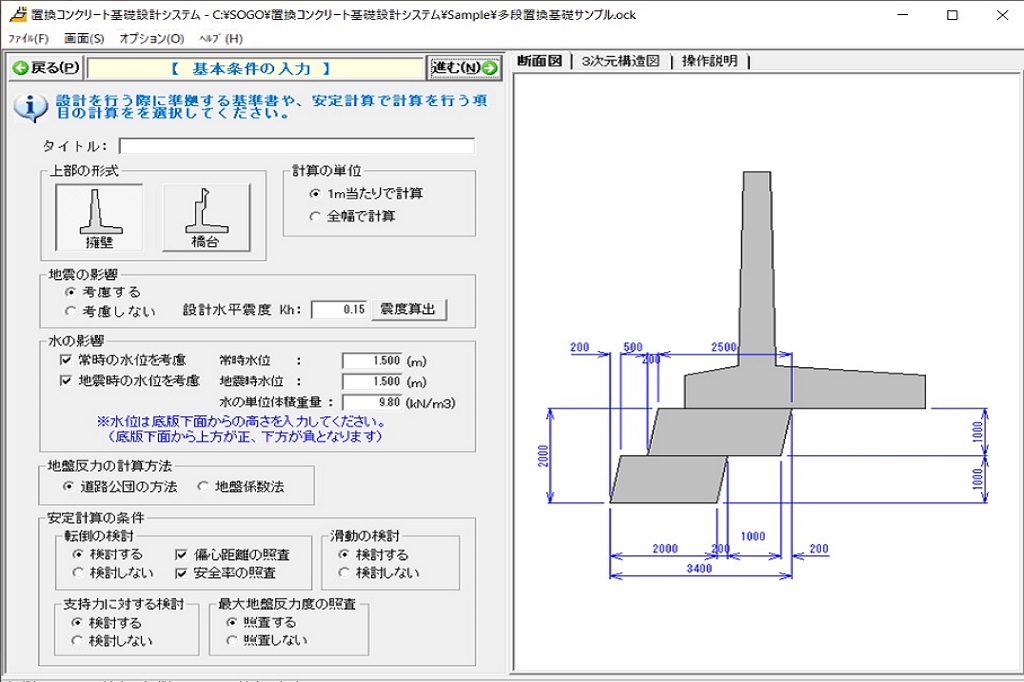

置換コンクリート基礎設計システム_全体画面
全体画面

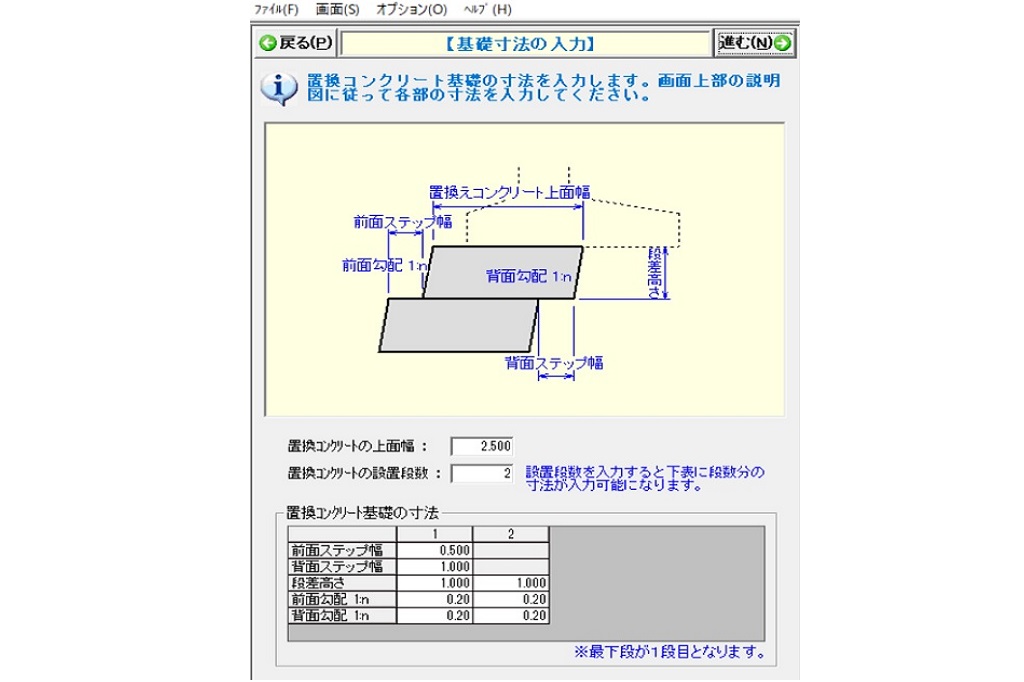

置換コンクリート基礎設計システム_入力 基礎寸法
入力 基礎寸法

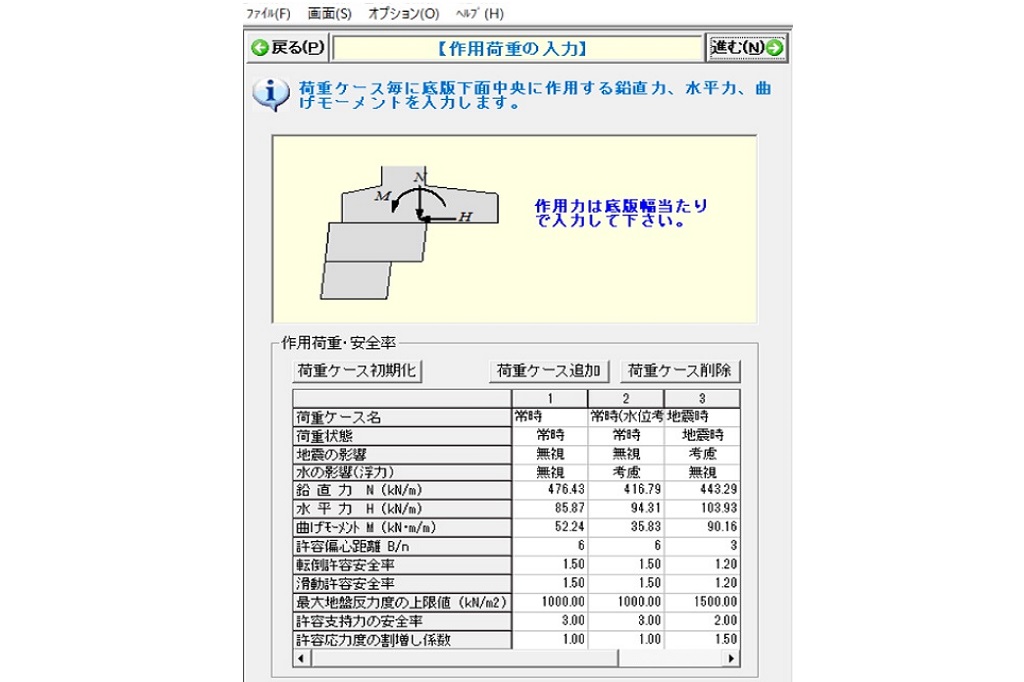

置換コンクリート基礎設計システム_入力 作用荷重
入力 作用荷重

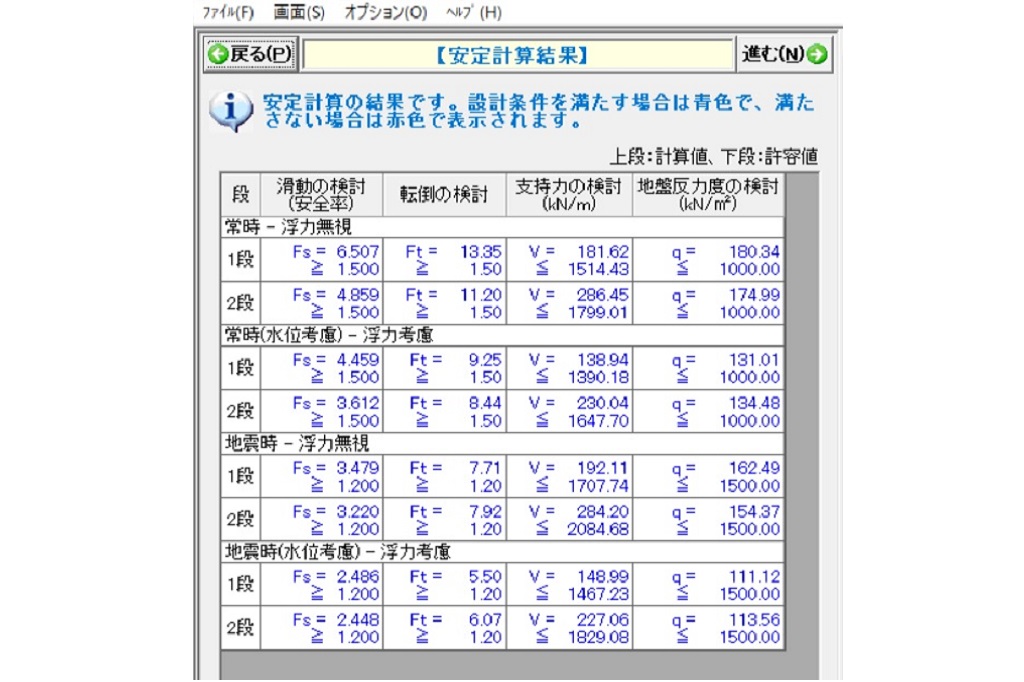

置換コンクリート基礎設計システム_計算結果 安定計算
計算結果 安定計算

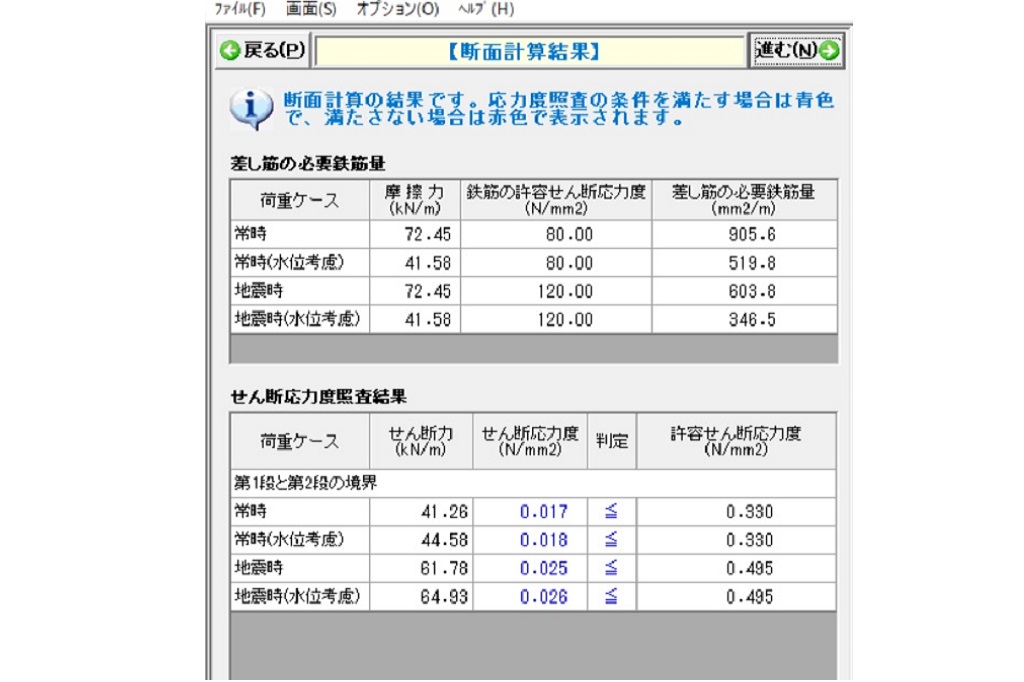

置換コンクリート基礎設計システム_計算結果 断面計算
計算結果 断面計算

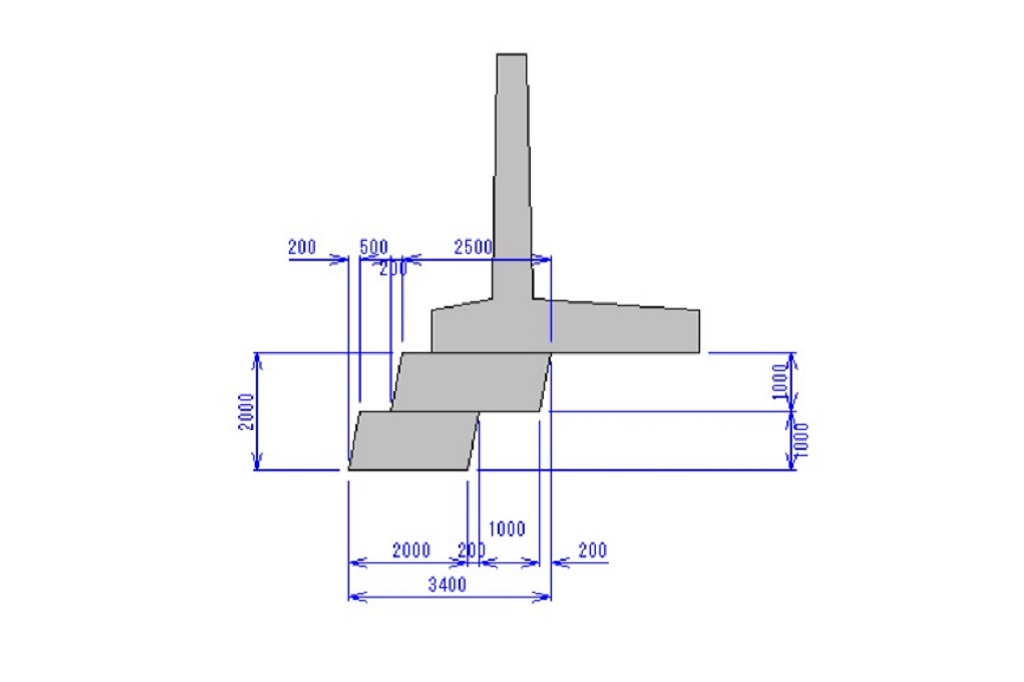

置換コンクリート基礎設計システム_断面図
断面図

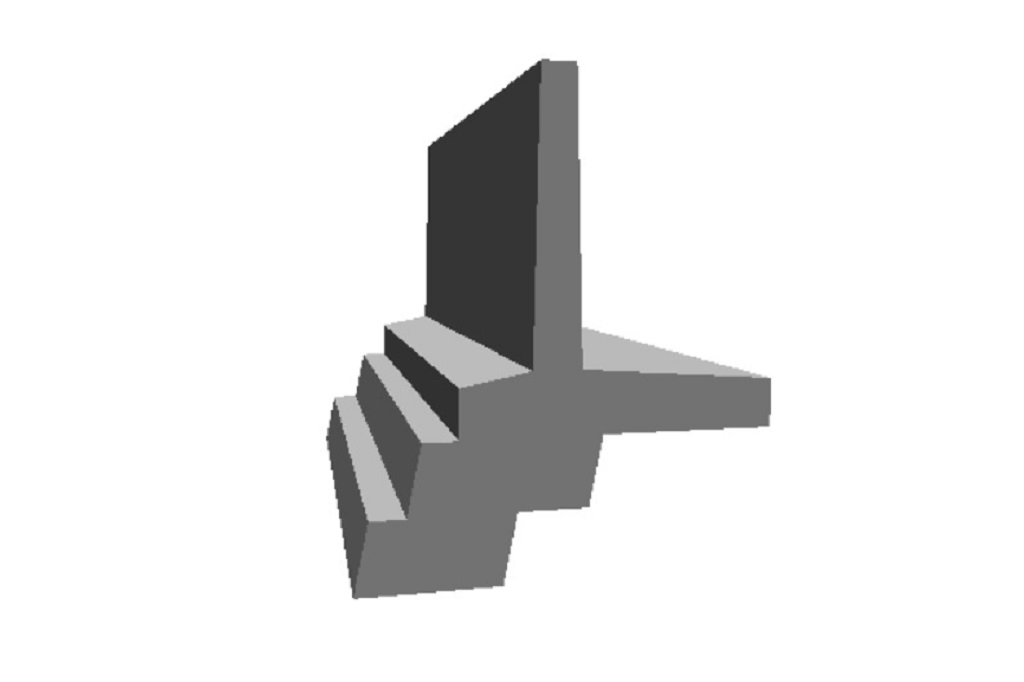

置換コンクリート基礎設計システム_3D構造図
3D構造図

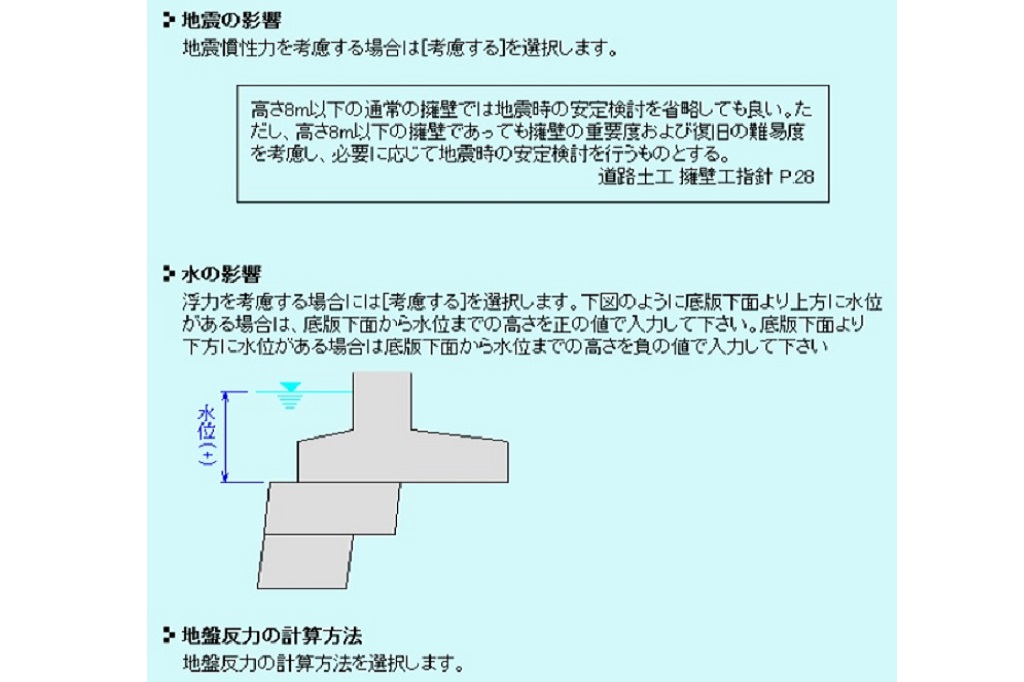

置換コンクリート基礎設計システム_操作説明
操作説明

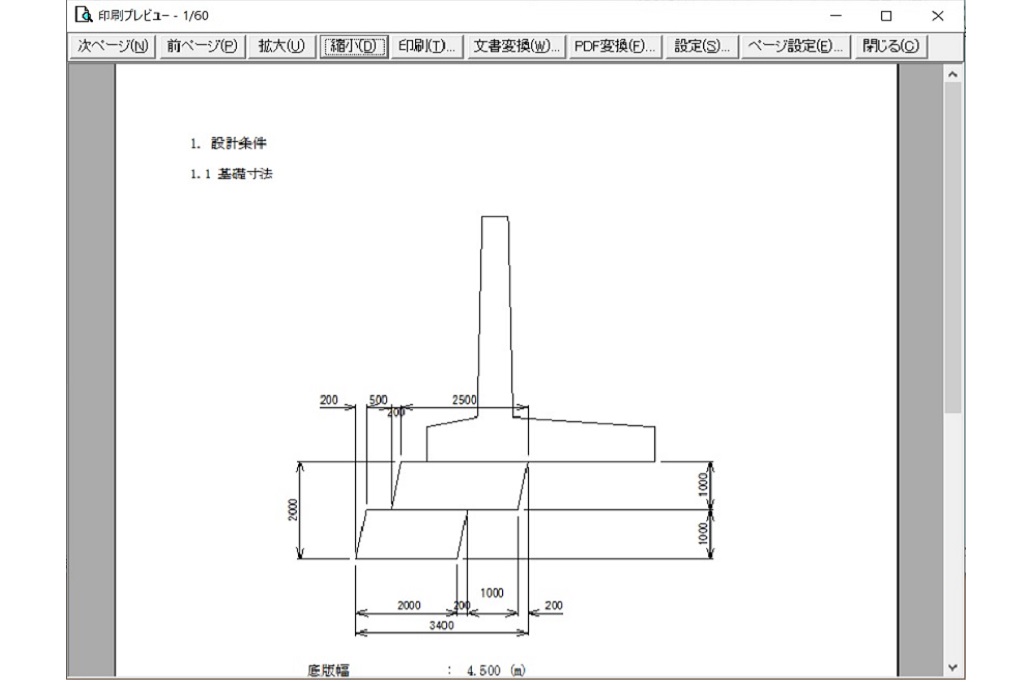

置換コンクリート基礎設計システム_印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 道路土工 擁壁工指針  平成24年7月(日本道路協会)
  • 設計要領 第二集 橋梁建設編  平成24年7月(東・中・西日本高速道路)

機能および制限

  • 1段から多段の置き換えコンクリート基礎の滑動・転倒・支持地盤の支持力の検討を行います。
  • 設計要領 第二集に記載の斜面上の基礎の許容支持力が計算できます。
  • 「続・擁壁の設計法と計算例」に記載の地盤係数法による安定計算もできます。
  • 多段の置き換えコンクリート基礎の場合、各段境界のせん断応力度の照査ができます。
  • 最上段と底版の境界に用いる差し筋の必要鉄筋量(参考値)を求めることができます。
  • 作図用に擁壁または下部工の寸法入力ができます。
  • 構造図を三次元で表示することができます。

価格

置換コンクリート基礎設計システム

新規購入費
(初年度サブスクリプション費用含む)
110,000円(税込)
サブスクリプション費用(2年目以降) 27,500円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 55,000円(税込)

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>> https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
