MY-FRAME・3D 立体骨組解析

MY-FRAME・3D立体骨組解析Ver.1

CAD感覚で、FRAME構造や荷重状況・結果の変位・曲げモーメント・せん断力を画面上で確認できる解析ソフトです。

Ver.1 リリース日:2024.4.1
機能アップ履歴

システム概要

本システムは、任意形立体骨組構造物に集中荷重・分布荷重などが作用する場合の構造解析プログラムです。 解析手法は、変位変形法よって解析しております。 作用荷重・支点条件・ばね部材・連成ばねなどを柔軟に設定することができ、変位・曲げモーメント・せん断力などの解析結果が画面上で確認できる汎用的な立体骨組解析システムです。

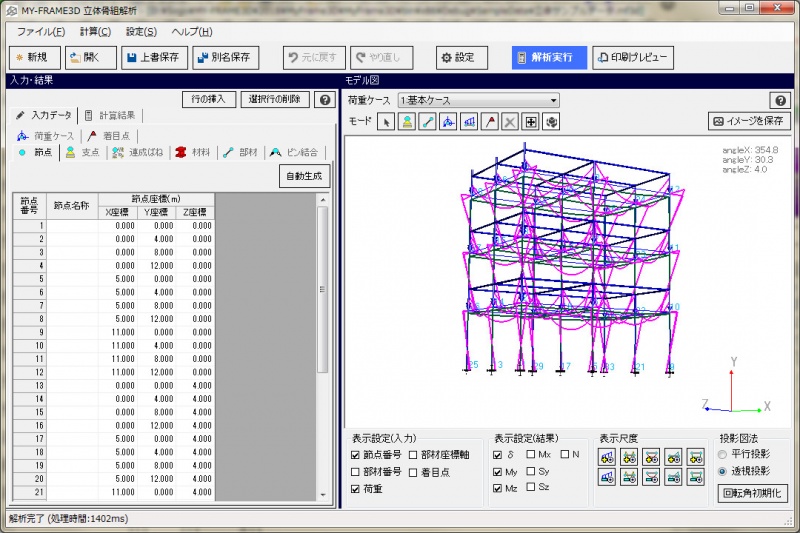

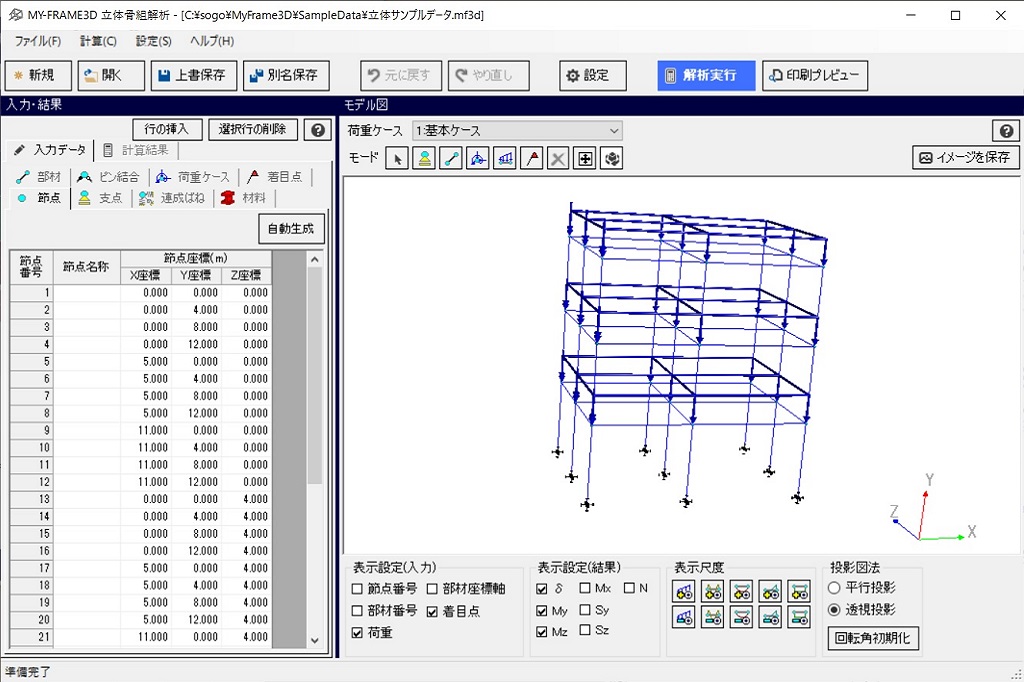

MY-FRAME・3D立体骨組解析_画面
FRAME3D画面

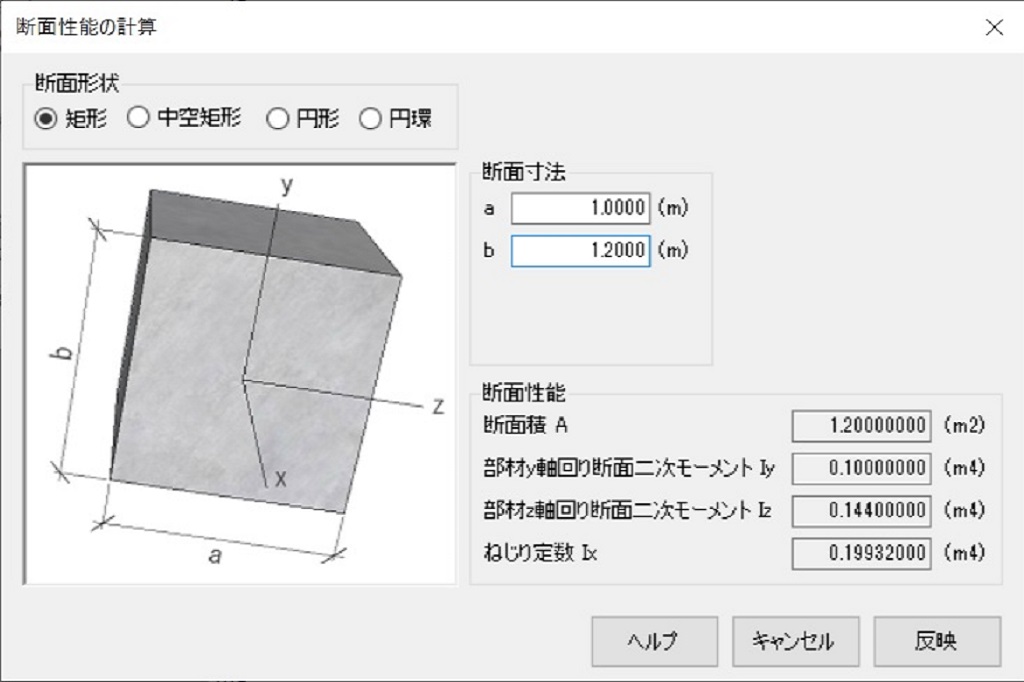

MY-FRAME・3D立体骨組解析_ 断面性能計算機能
断面性能計算機能

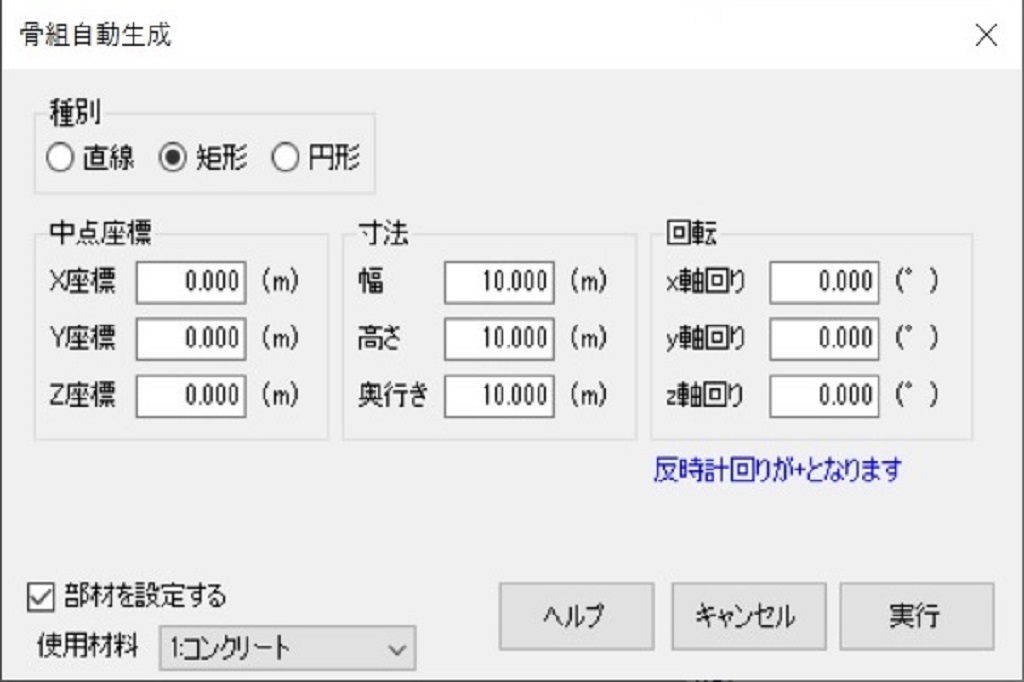

MY-FRAME・3D立体骨組解析_骨組自動生成機能
骨組自動生成機能

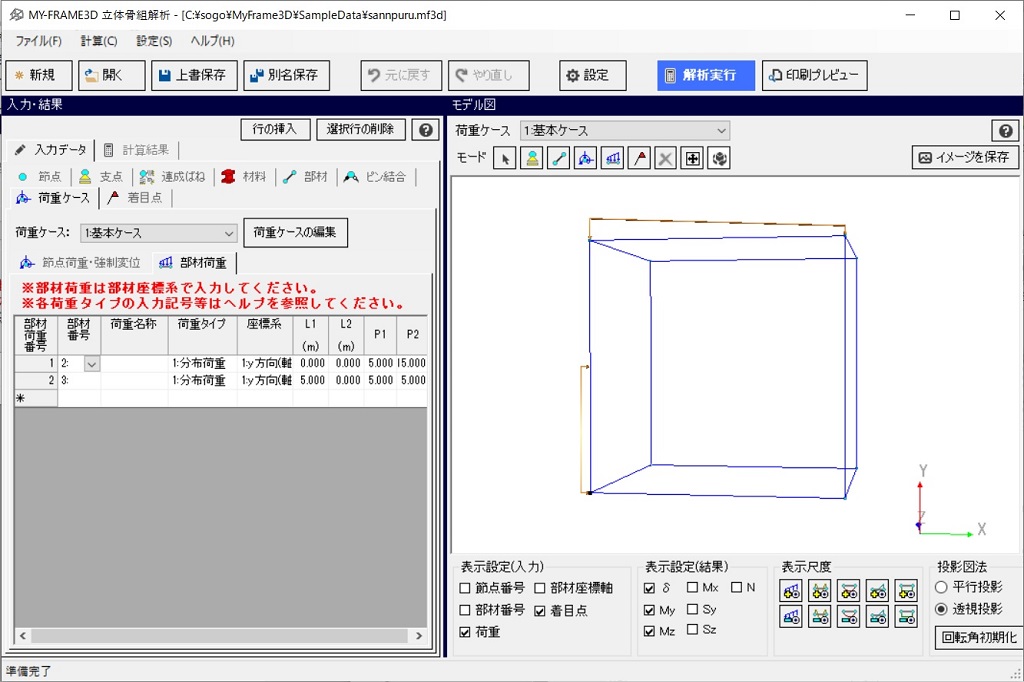

MY-FRAME・3D立体骨組解析_ 入力 部材荷重
入力 部材荷重

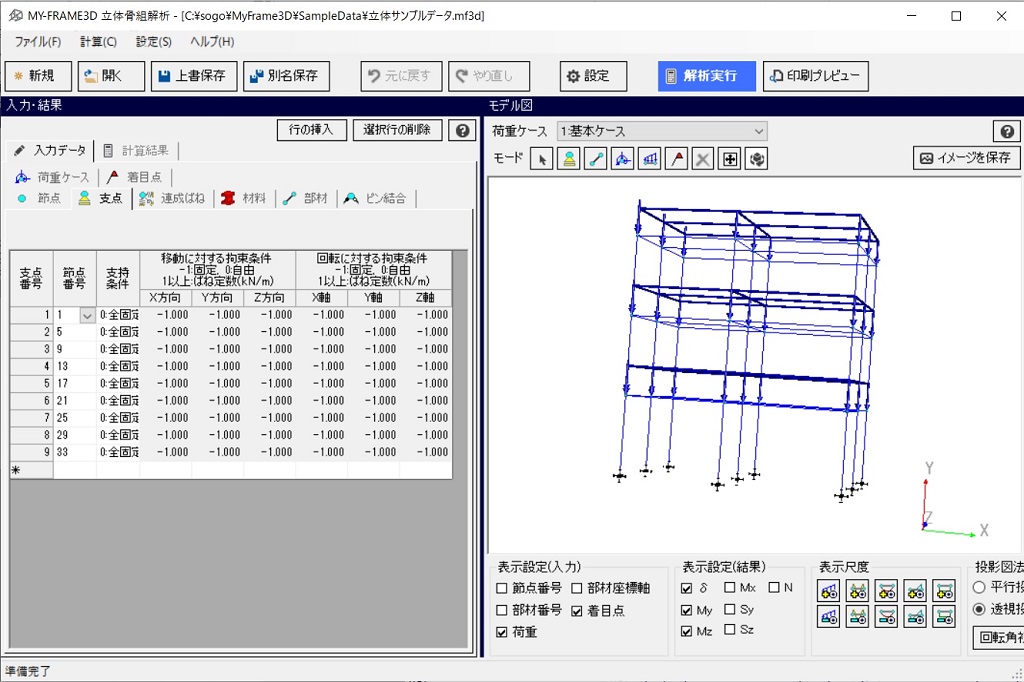

MY-FRAME・3D立体骨組解析_入力 支点条件
入力 支点条件

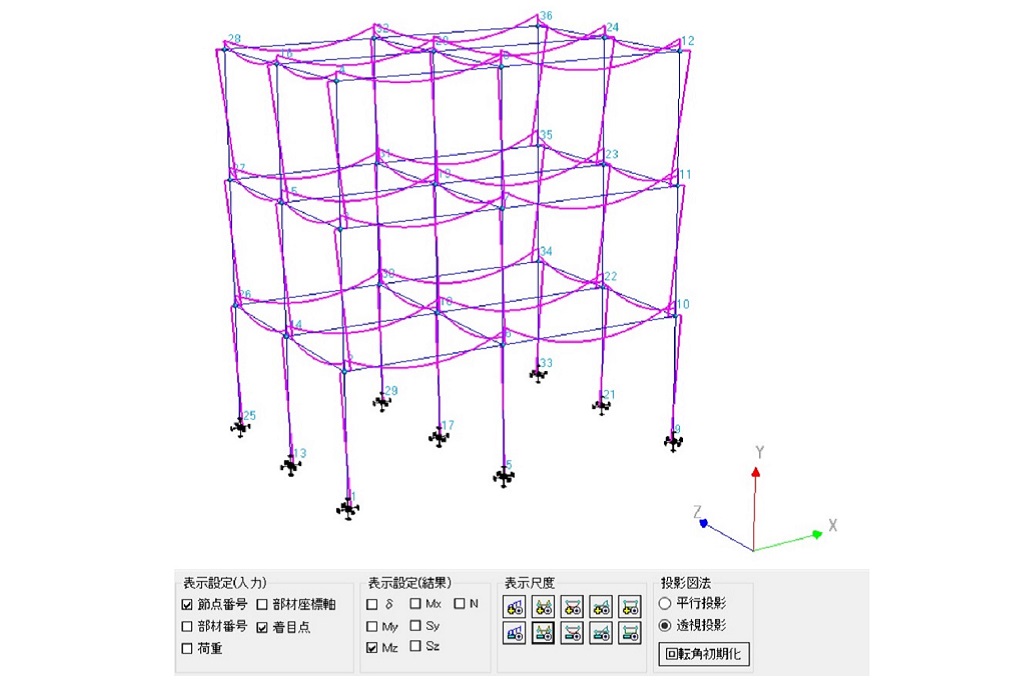

MY-FRAME・3D立体骨組解析_計算結果 曲モーメント
計算結果 曲モーメント

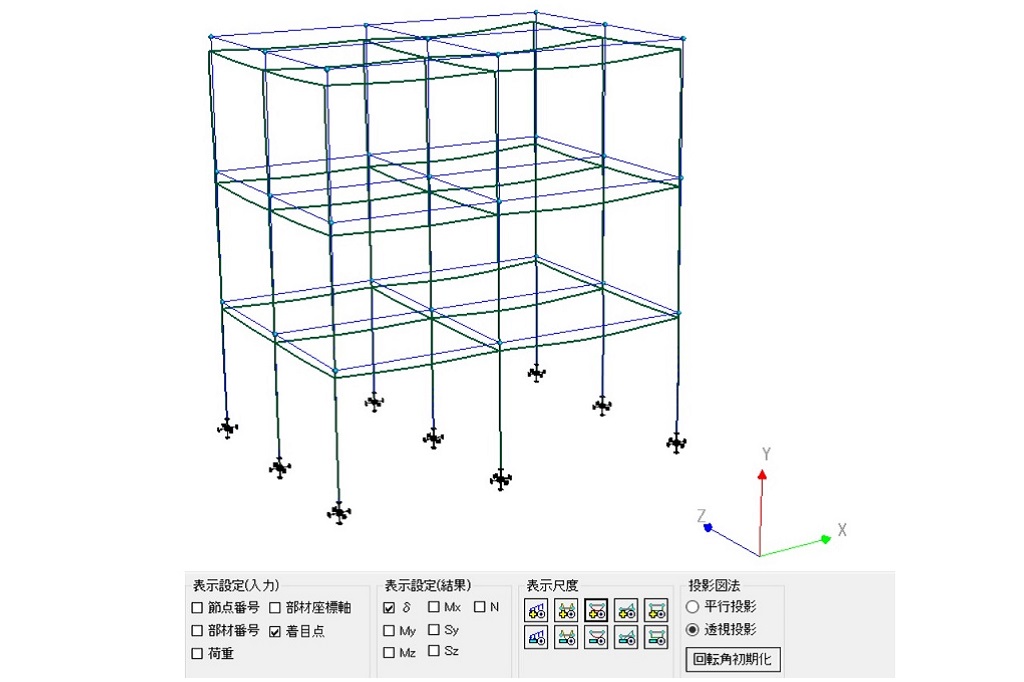

MY-FRAME・3D立体骨組解析_計算結果 変位
計算結果 変位

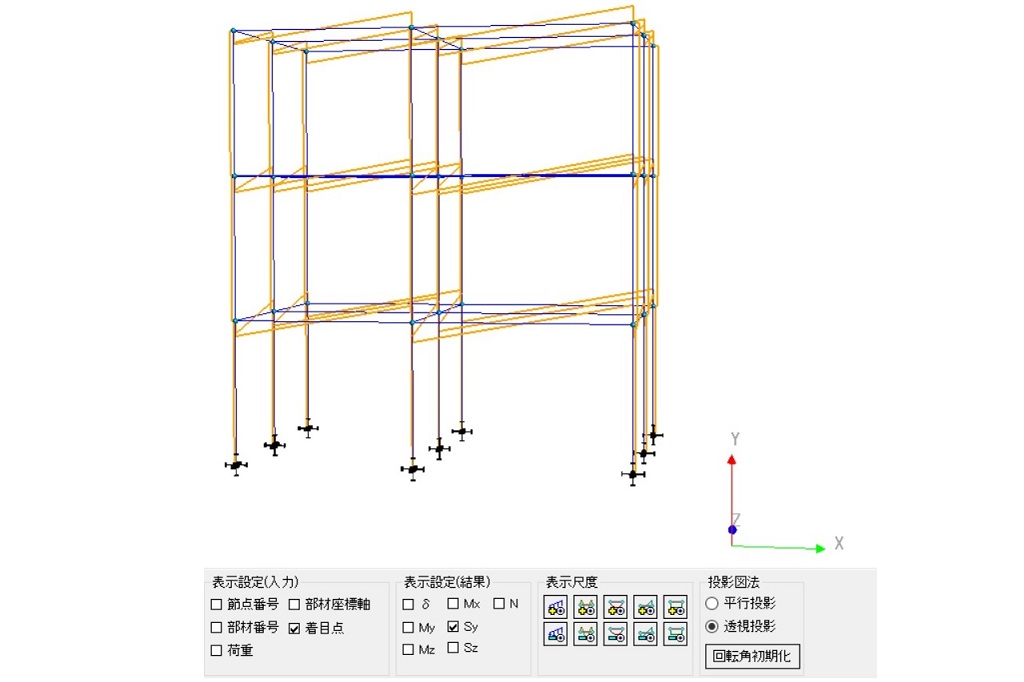

MY-FRAME・3D立体骨組解析_計算結果 せん断力
計算結果 せん断力

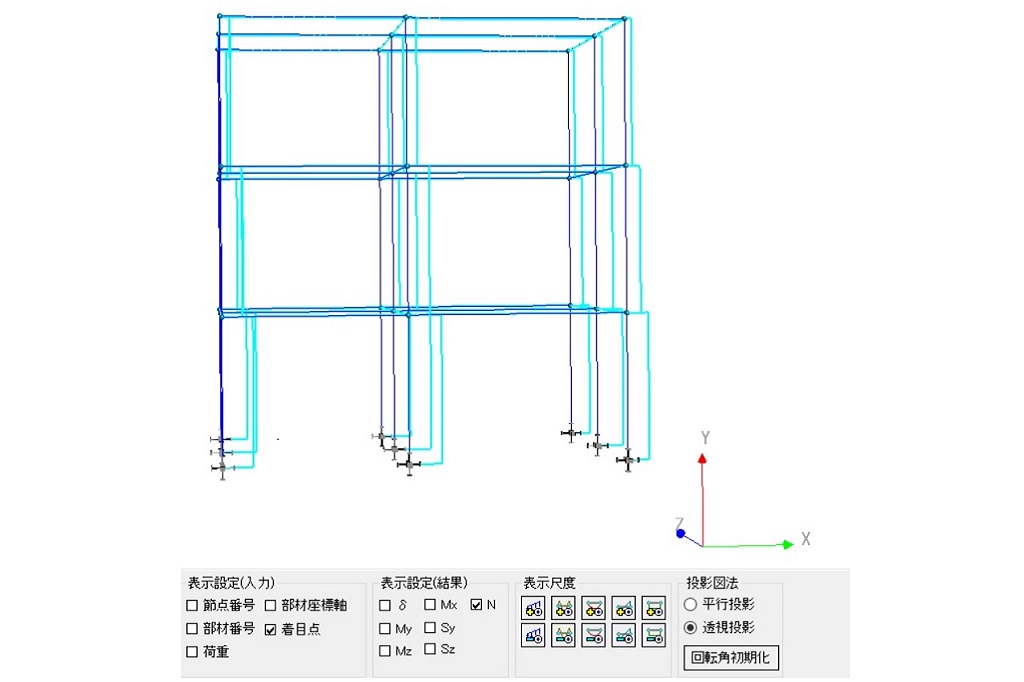

MY-FRAME・3D立体骨組解析_計算結果 軸力
計算結果 軸力

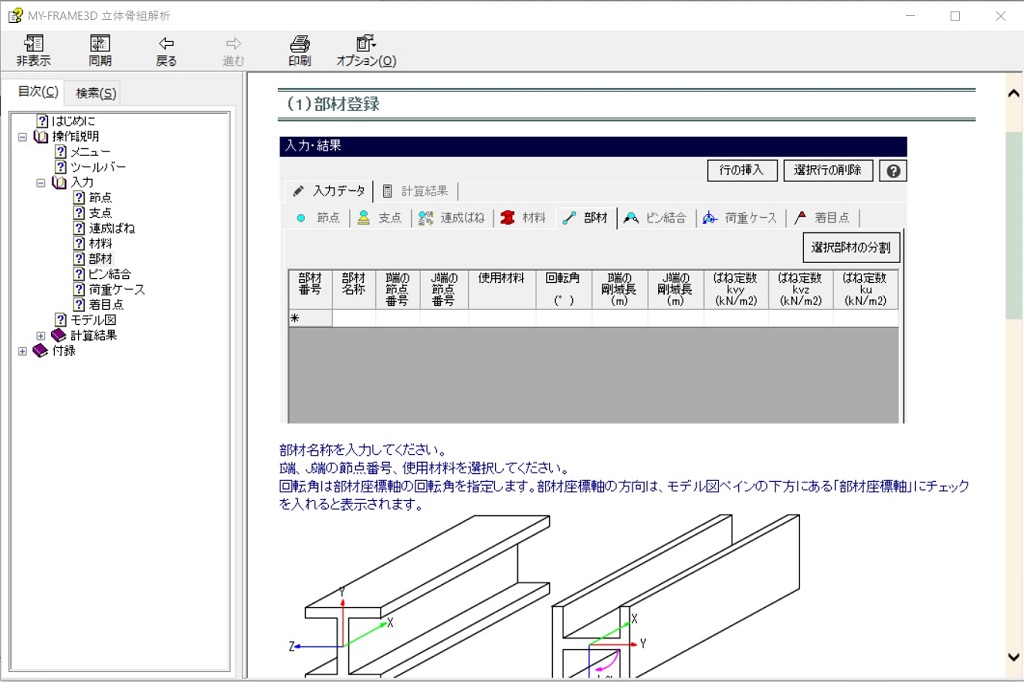

MY-FRAME・3D立体骨組解析_ヘルプ画面
ヘルプ画面

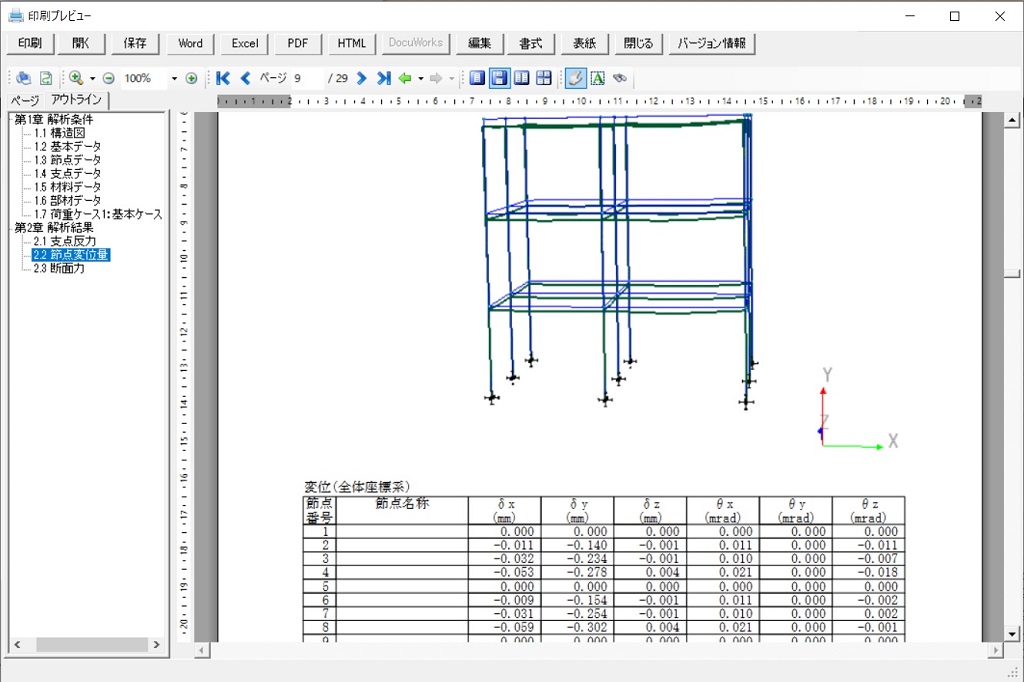

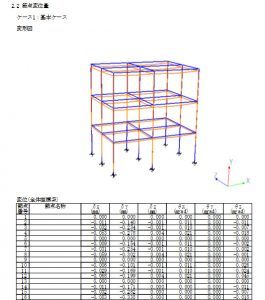

MY-FRAME・3D立体骨組解析_印刷プレビュー
印刷プレビュー

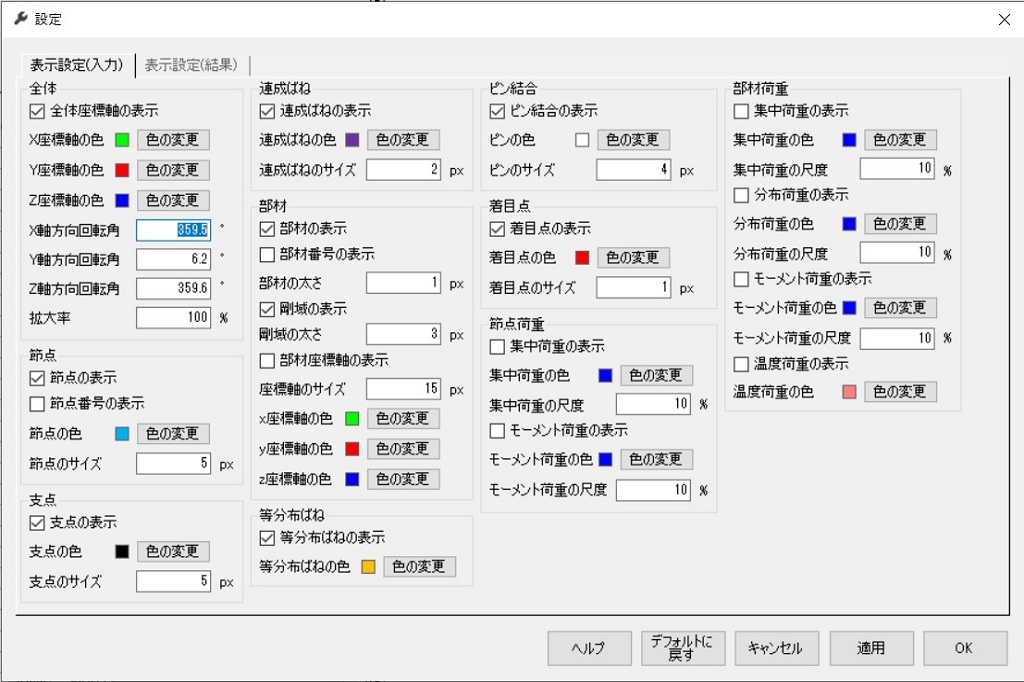

MY-FRAME・3D立体骨組解析_各種設定
各種設定

機能および制限

制限事項

  • 節点数・・・・・・無制限(メモリに依存)
  • 部材数・・・・・・無制限(メモリに依存)
  • 支点数・・・・・・無制限(メモリに依存)
  • 着目点数・・・・・1部材あたり1000点
  • 荷重ケース数・・・無制限(メモリに依存)
  • 支点強制変位を与える支点は、強制変位を与える方向を固定する必要があります。
  • 剛域を考慮する部材をばね部材とすることはできません。

骨組構造

節点・支点・結合条件

固定支点・ばね支点・連成ばね支点・剛結合・ピン結合に対応しています。

部材

一般部材・剛域部材・部材軸方向(x軸方向)ばね部材・部材直角方向(y、z軸方向)ばね部材に対応しています。

荷重

節点荷重・部材荷重に対応しており、対応している荷重種類は次のとおりです。

節点荷重

  • 節点集中荷重
  • モーメント荷重
  • 支点強制変位(変位量、回転角)

※全体座標系での入力となります。
※強制変位は支点のみ設定可能で、強制変位を与える方向は固定とする必要があります。

部材荷重

  • x軸方向(部材軸方向)集中荷重
  • x軸方向(部材軸方向)分布荷重
  • y、z軸方向(部材直角方向)集中荷重
  • y、z軸方向(部材直角方向)分布荷重
  • 温度荷重(温度変化)
  • x、y、z軸回りモーメント荷重

※部材座標系での入力となります。

その他機能

  • 骨組自動生成機能により、直線・矩形・円形に節点および部材を生成することができます。
  • 着目点生成機能により、部材を等分割した着目点を簡単に設定することができます。
  • 矩形・中空矩形・円形・円環形状の断面性能を寸法値より計算することができます。

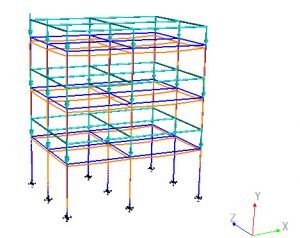

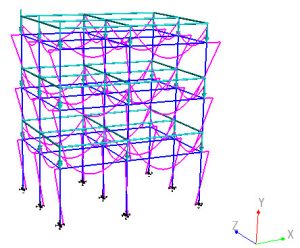

[ モデル図(変位) ] [ モデル図(モーメント) ] [ 出力帳票 ]

価格

MY-FRAME・3D立体骨組解析 Ver.1

新規購入費
(初年度サブスクリプション費用含む)
385,000円(税込)
サブスクリプション費用(2年目以降) 96,250円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 192,500円(税込)

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>> https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
