逆T式橋台の設計 Ver.6

道路橋示方書 (平成29年)に基づき部分係数法により逆T式橋台の設計を行います。

価格: 330,000円(税込)

システム概要

本システムは、「道路橋示方書・同解説(平成29年)」に基づき、部分係数法により逆T式橋台の設計を行います。部分係数法により永続・変動作用時及び液状化が生じると判定される地盤上にある場合にはレベル2地震動に対する照査を行います。

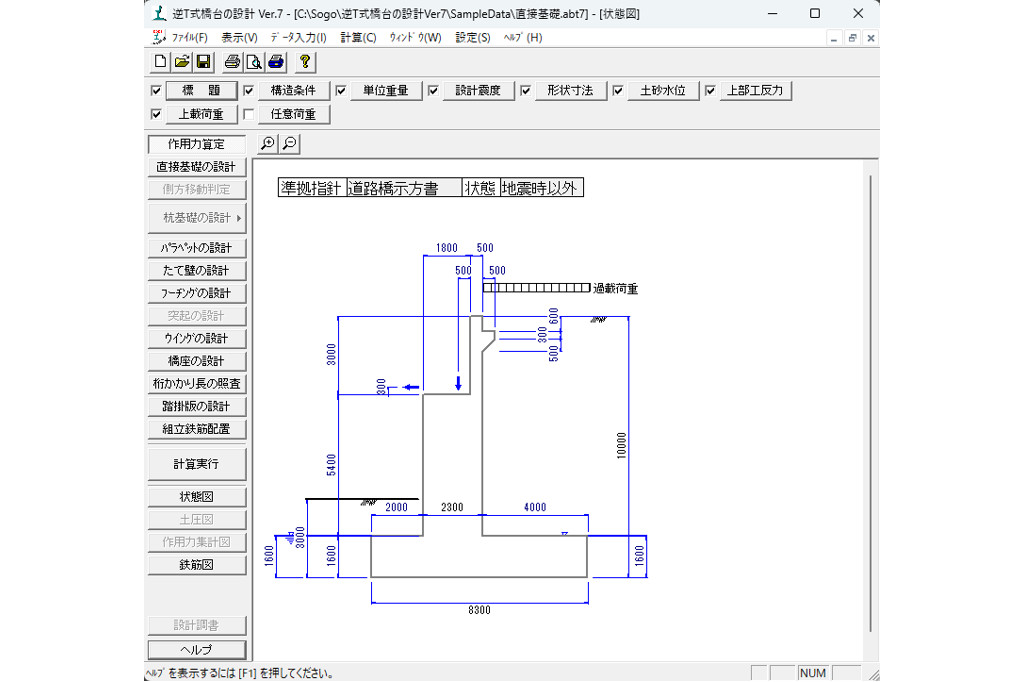

逆T式橋台の設計_全体画面
全体画面

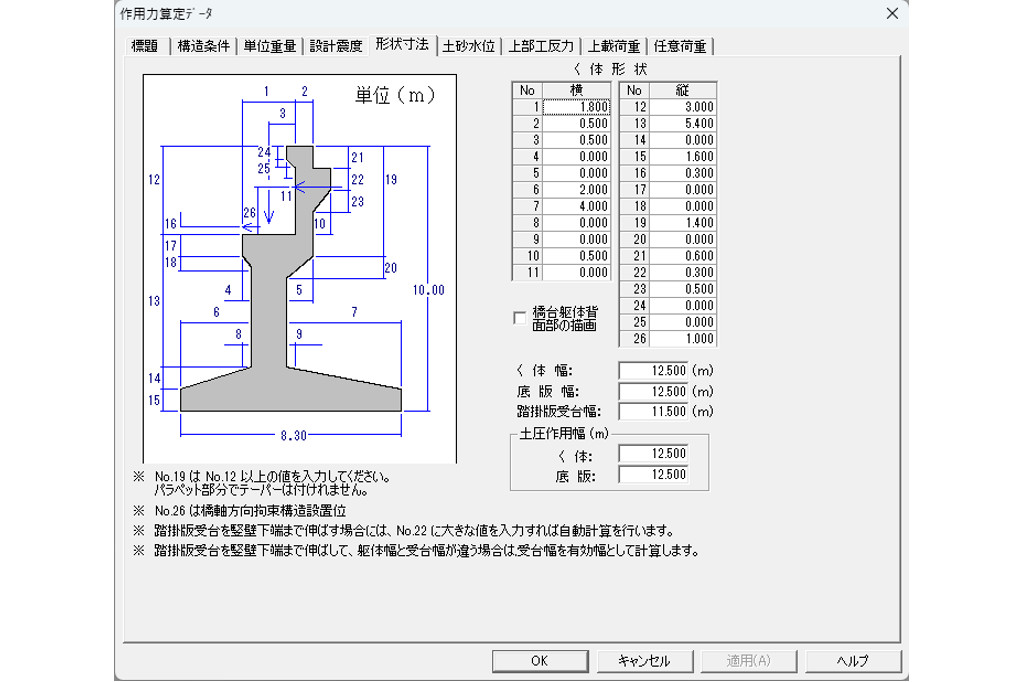

逆T式橋台の設計_入力 断面形状
入力 断面形状
逆T式橋台の設計_入力 上部工反力
入力 上部工反力
逆T式橋台の設計_計算結果 フーチング
計算結果 フーチング

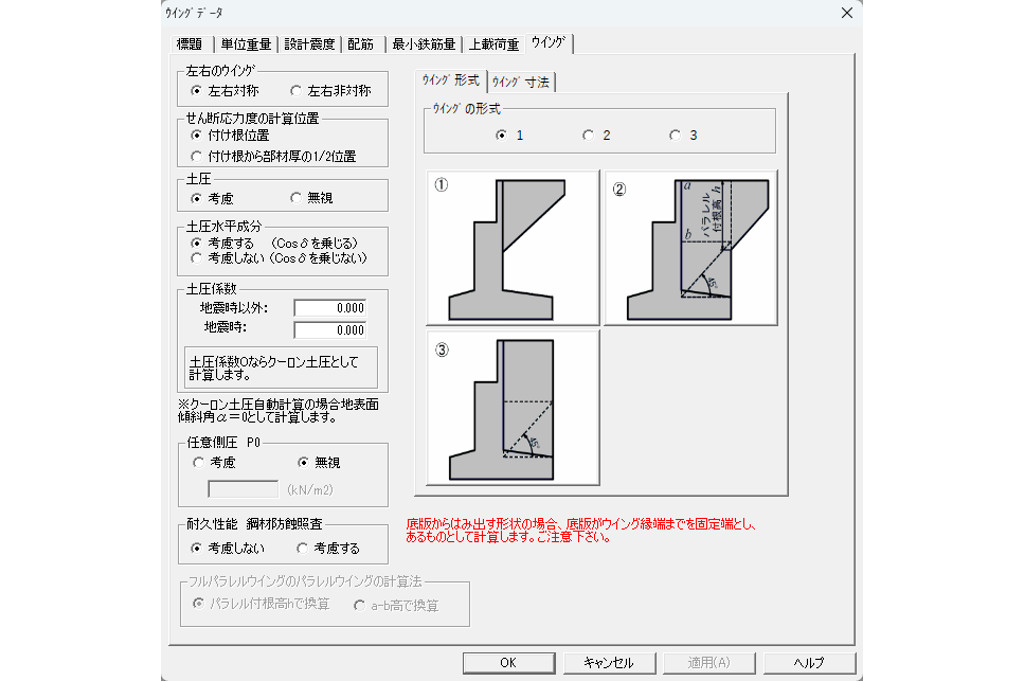

逆T式橋台の設計_入力 ウイング
入力 ウイング
逆T式橋台の設計_入力 橋座の設計
入力 橋座の設計

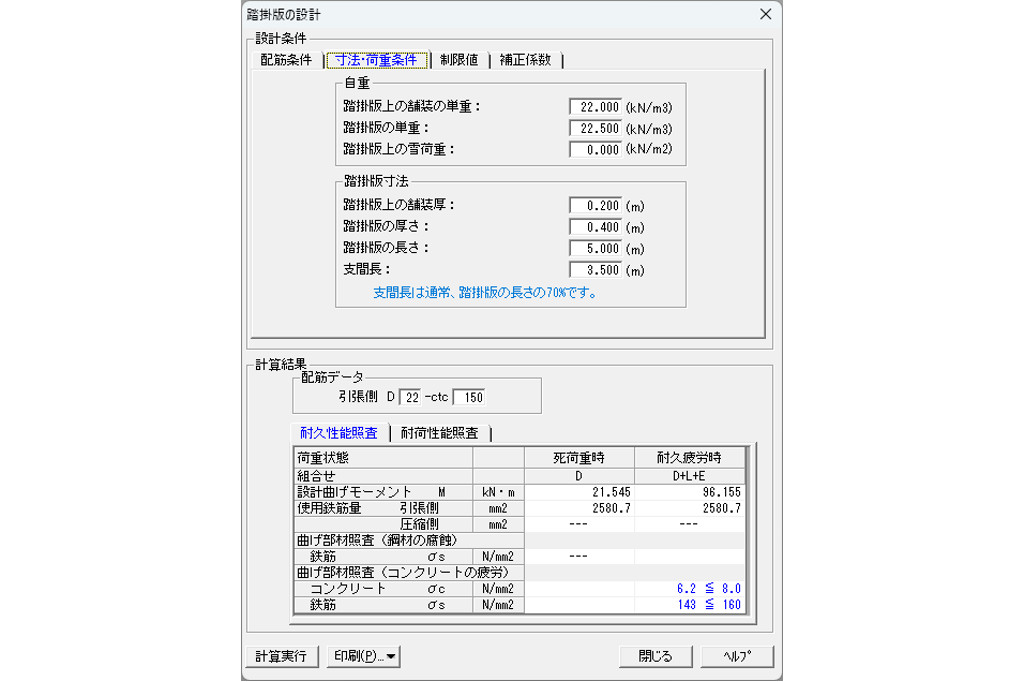

逆T式橋台の設計_踏掛版の設計
踏掛版の設計
逆T式橋台の設計_状態図
状態図
逆T式橋台の設計_土圧図
土圧図
逆T式橋台の設計_鉄筋組立図
鉄筋組立図
逆T式橋台の設計_作用力集計図
作用力集計図
逆T式橋台の設計_印刷プレビュー
印刷プレビュー

適用基準・参考文献

  • 道路橋示方書・同解説Ⅰ 共通編   平成29年11月(日本道路協会)
  • 道路橋示方書・同解説Ⅲ コンクリート橋・コンクリート部材編  平成29年11月(日本道路協会)
  • 道路橋示方書・同解説Ⅳ 下部構造編   平成29年11月(日本道路協会)
  • 道路橋示方書・同解説Ⅴ 耐震設計編  平成29年11月(日本道路協会)

主な機能

適用可能な断面形状

安定計算

  • 部分係数を考慮した設計ができます。
  • 永続作用支配、変動作用支配及び偶発作用支配状況の設計ができます。
  • 設計に用いる土圧は、次の方法に対応しています。
    ①土圧のみ ②土圧+三角形水圧 ③土圧+残留水圧
  • 土圧係数は、クーロン、修正物部、岡部式(任意)及び道示簡易式に対応できます。
    (道示簡易式は背面土勾配を考慮しない場合のみ)
  • 任意荷重は集中荷重・分布荷重の他モーメント荷重が扱えます。
  • 上載荷重は、3種類まで設定できますので雪荷重等にも対応できます。
  • 背面土砂勾配(α)の指定ができます。
  • 背面摩搾角(δ)・せん断抵抗角(φ)の任意指定ができます。
  • 橋台背面アプローチ部範囲図を作成できます。

直接基礎の安定計算

  • 基礎の変位照査及び限界状態照査を行います。
  • 転倒、滑動、地盤反力の安定照査を行います。
  • 前面地盤の水平抵抗が考慮できます。
  • 斜面傾斜には対応していません。

杭基礎の安定計算※

※杭基礎の安定計算には「杭基礎の設計Ver.9(別売)」が 必要です。

  • 基礎の変位照査及び限界状態照査を行います。
  • 次の7種類の杭に対応しています。
    ①場所打ち杭 ②鋼管杭 ③RC杭 ④PHC杭 ⑤H鋼杭 ⑥SC杭  ⑦鋼管ソイルセメント杭
  • 半無限長杭・有限長杭・多層地盤系の杭が扱えます。
     (1層地盤でβιが3以上の場合には、半無限長杭として計算)
  • 杭の列数は、橋軸方向・橋軸直角方向とも30列まで入力できます。
  • 多層地盤系の層数は10層までとします。
  • 一度に300ケース(荷重ケース)まで計算できです。
  • 側方移動の照査ができます。
  • 杭基礎の耐震設計Ver.8(別売)」との連動する事により、レベル2地震時の耐震設計が行えます。

部材設計

  • たて壁・底版・パラペット・ウイング・突起・橋座の設計がそれぞれできます。
  • 耐久性能及び耐荷性能照査を行います。
  • 限界状態設計を行います。
  • 底版の計算で、底版厚さでの剛性の検討ができます。
  • 底版の計算で、照査位置H/2、杭位置を自動算出できます。
  • 底版設計で永続、変動、偶発作用時の設計ができます。
  • パラペットの設計は、踏み掛け版の照査及び落橋防止装置の影響を考慮して設計できます。
  • 支承位置における橋座部の耐力及び縁端距離の照査ができます。

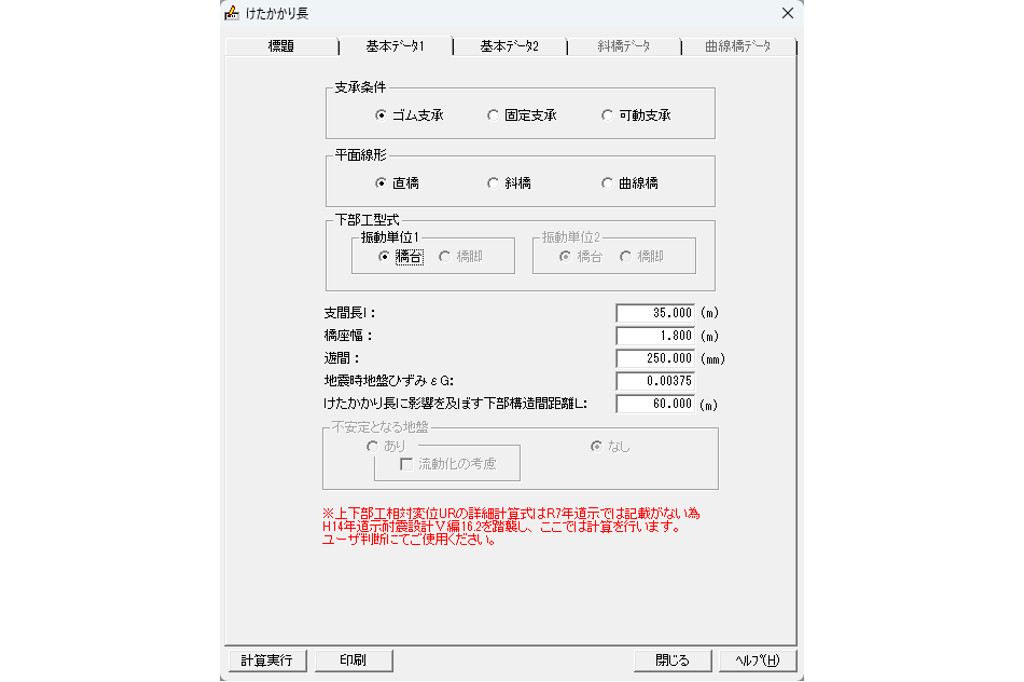

  • 落橋防止では、下部構造の水平耐力を考慮します。
  • 踏み掛け版の設計ができます。
  • ウィングの形状はパラレル、壁式、複合の3タイプより選択できます。
  • 左右のウィングを同時に計算できます。
  • 高強度鉄筋に対応できます。
  • たて壁、底版に作用する荷重・反力等や荷重図・組立筋図を作図します。

設計調書(オプション)

  • 逆T式橋台の設計で作成したデータを用いて設計調書が作成できます。
  • 調書はExcelで出力されます。
  • 最大10基までまとめて出力する事ができます。

価格

逆T式橋台の設計 Ver.6

新規購入費
(初年度サブスクリプション費用含む)
330,000円(税込)
サブスクリプション費用(2年目以降) 82,500円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 165,000円(税込)

※2024年4月1日よりサブスクリプションサービス制度を改定行います。
 >>2024年度サブスクリプションサービス制度改定のご案内

橋梁下部工セット

まとめてご購入いただいた場合、セット価格にてご提供できます。

橋梁下部工セット

880,000円(税込)

固有周期の計算 Ver.7』【275,000円(税込)】

『逆T式橋台の設計 Ver.6』 【330,000円(税込)】

重力式橋台の設計 Ver.6』 【220,000円(税込)】

杭基礎の設計 Ver.9』 【275,000円(税込)】

杭基礎の耐震設計Ver.8』 【308,000円(税込)】

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

他製品とのデータ連動

逆T式橋台の設計 Ver.6←→『杭基礎の設計 Ver.9 作用力・杭位置・基礎反力
逆T式橋台の設計 Ver.6←→『杭基礎の耐震設計 Ver.8 作用力
逆T式橋台の設計 Ver.6←→『固有周期の計算 Ver.7 形状データ
逆T式橋台の設計 Ver.6←→『深礎杭の設計 Ver.9 作用力

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>>https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
