土留めFEM解析

土留めFEM解析 Ver.1

切梁位置・層厚などを元にメッシュを自動生成できる『矢板土留め工』に特化したFEMによる地盤変形解析プログラムです

Ver.1 リリース日:2024.4.1
機能アップ履歴

システム概要

本システムは、自立式および切梁式の矢板土留め工に特化したFEMによる地盤変形解析プログラムです。
掘削前~最終掘削段階までのステップ解析に対応し、切梁位置・層厚などを元にメッシュを自動生成して解析を行います。
また、地盤の材料モデルは線形-弾性モデル・Drucker-Pragerモデル・双曲線モデルに対応しています。

機能および制限

形状

  • 土留め壁を左右で異なる天端位置および長さとすることができます。
  • 1段目切梁のみ左右で異なる設置高さとすることができます。2段目以降は水平に設置されるものとします。
  • 地表面盛土形状は「なし」・「台形」・「任意」のいずれかより選択でき、左右で異なる盛土形状にすることができます。(※盛土は線形-弾性モデルとして解析します)
  • 各施工段階(各段切梁設置時)の掘削深さを指定できます。
  • 施工段階を指定した地盤改良に対応しています。
  • 切梁および土留壁は、予め登録済みの鋼材より定数値を選択することができます。

材料モデル

  • 地盤の材料モデルは、線形-弾性モデル・Drucker-Pragerモデル・双曲線モデルより選択できます。
  • 切梁はトラスモデル、土留壁は梁モデルとして解析します。(※盛土は線形-弾性モデルとします)
  • 切梁はトラスモデル(バイニリア弾性モデル)として解析を行い、初期軸応力(N/mm2)を考慮することもできます。
  • 土留壁は梁モデルとして解析を行います。

プリプロセッサ

メッシュ分割処理は、デローニー分割法を基に入力された盛土形状・地層厚・切梁位置等より自動メッシュ生成しますので、面倒なメッシュ作成処理を行う必要がありません。

ソルバー

ソルバーにはDACSAR*を使用。

※DACSARは太田秀樹教授、飯塚敦教授によって開発されたプログラムです。
※DACSARの著作権は東京ジオテク株式会社に帰属します。
※土留めFEM解析は関口-太田モデル、修正カムクレイモデル、ECモデル、LCモデルには未対応です。

ポストプロセッサ

  • 変位図・応力図(コンター図)・主応力図・ひずみ図・主ひずみ図を画面表示および印刷することができます。
  • 各種解析結果図は、画像ファイル(PNG・JPEG・BMP・WMF)に保存することができます。
  • 解析結果をファイルに保存することができ、同じ解析条件であれば改めて解析を行わずとも解析結果を表示・出力することができます。

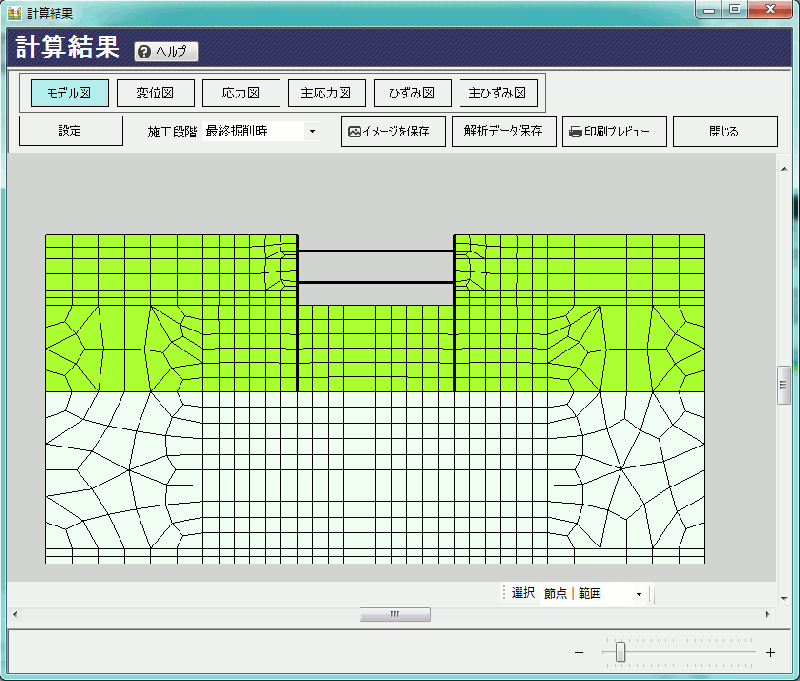

土留めFEM解析_モデル図
[ モデル図 ]

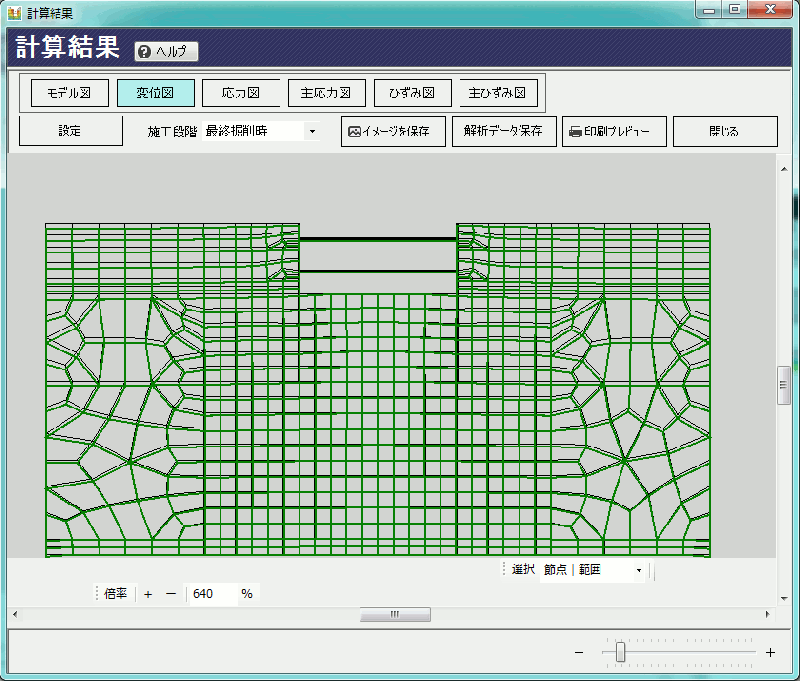

土留めFEM解析_変位図
[ 変位図 ]

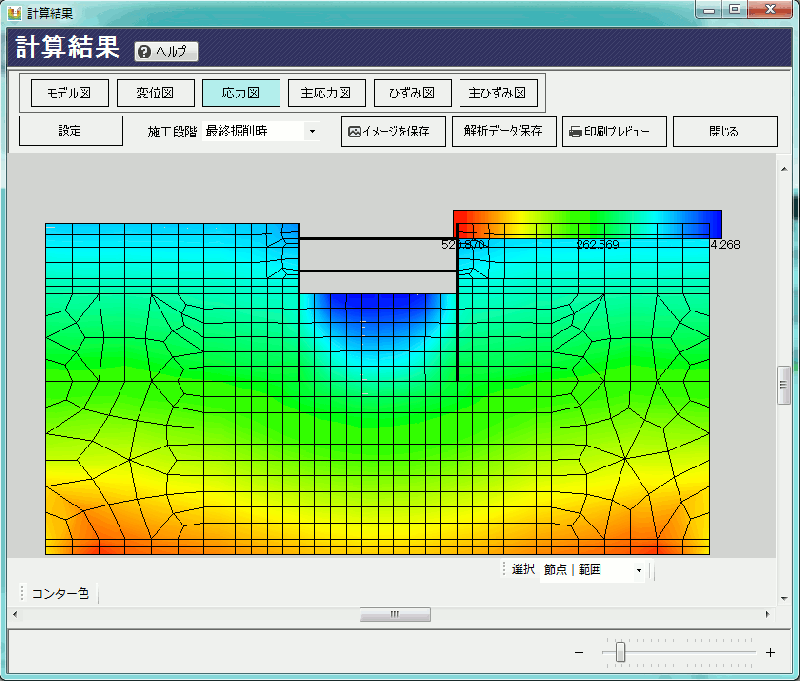

土留めFEM解析_応力図
[ 応力図 ]

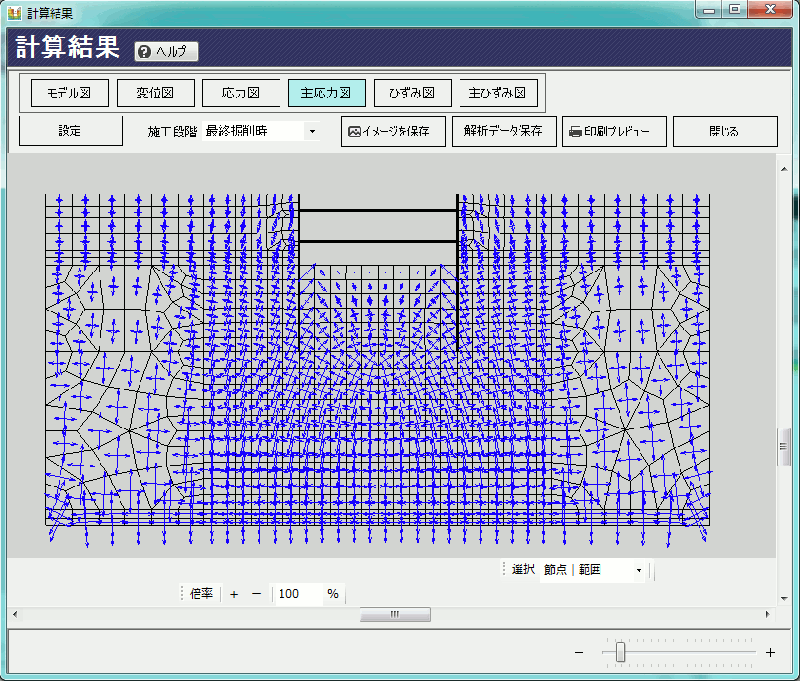

土留めFEM解析_主応力図
[ 主応力図 ]

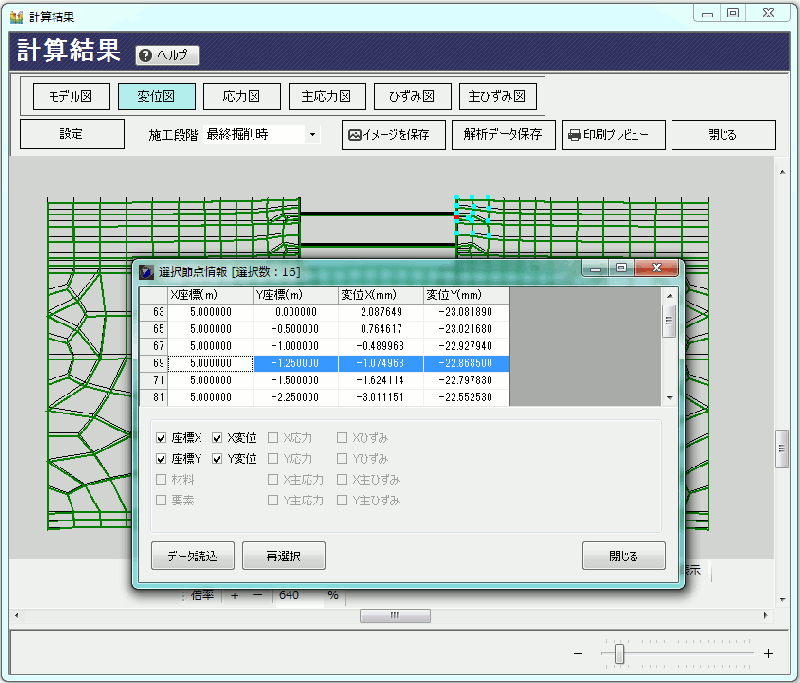

土留めFEM解析_節点変位の参照
[ 節点変位の参照 ]

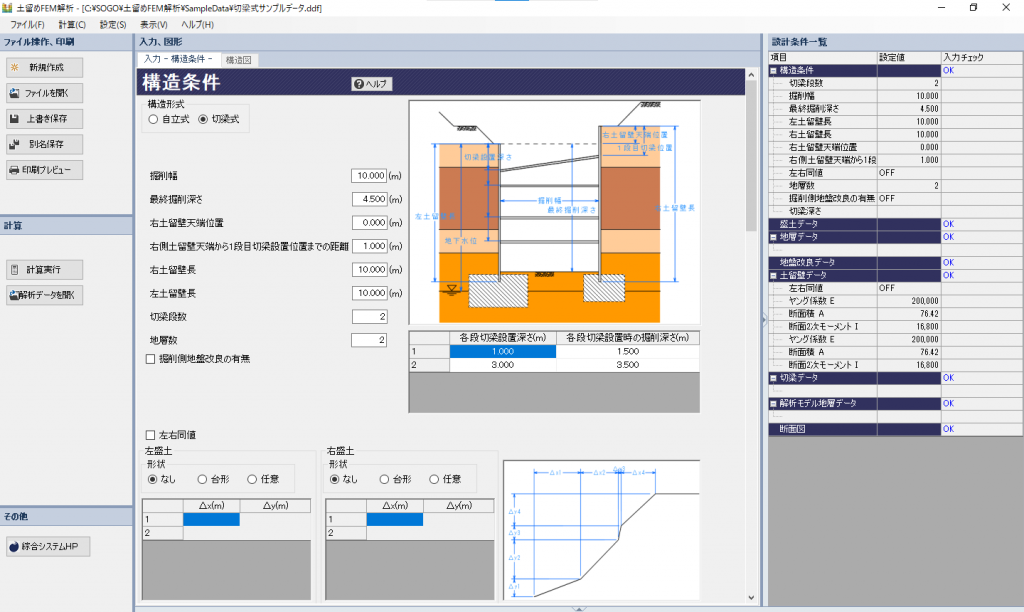

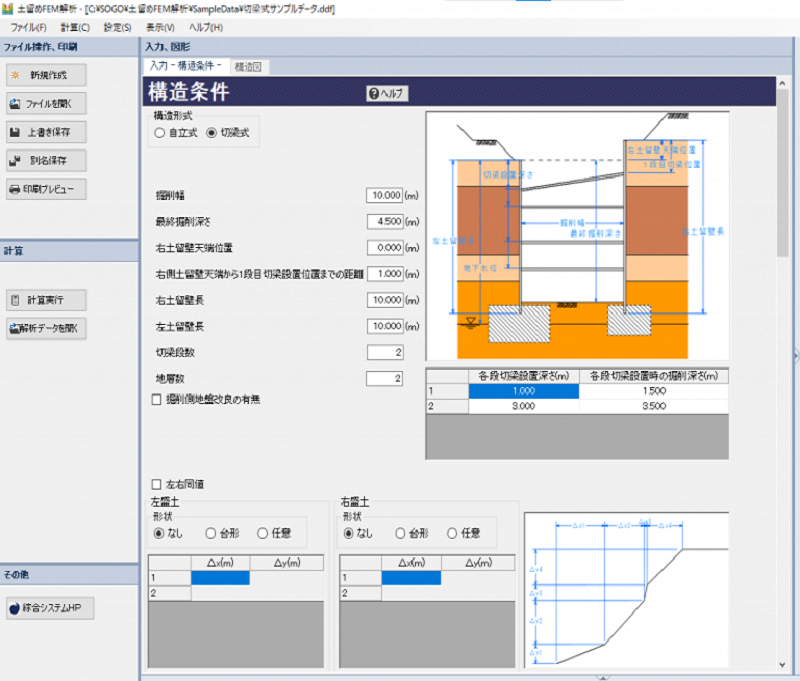

土留めFEM解析_入力画面
[ 入力画面 ]

価格

土留めFEM解析 Ver.1

新規購入費
(初年度サブスクリプション費用含む)
440,000円(税込)
サブスクリプション費用(2年目以降) 110,000円(税込) 年単位でのご契約
サブスクリプション制度とは
短期レンタル(1ヵ月間) 220,000円(税込)

資料DL・お問合せ

オンライン個別相談会

当社ソフトウェアを新規で導入ご検討中のお客様向けの個別相談会を実施しております。
最大60分、オンラインで実施いたします。下記よりご希望日時を選択してください。

サブスクリプションサービス

  1. ボリュームライセンスの提供(1製品2チケット)
  2. フローティングライセンスに対応
  3. メンテナンス&アップグレードフリーサービス
  4. サポートサービス(メール・Web・電話)
  5. 綜合メニューランチャーの提供

※ライセンス数:ご購入いただいた製品の数
※チケット数 :ご購入いただいた製品を同時に起動できる台数
サブスクリプションサービスの詳細ページヘ
>> https://www.sogonet.co.jp/subscription/

ご使用・ご提供方法

  • 対応OS Windows 10・11
  • WEB ライセンス認証版となりますのでマイページ(ホームページ)からのダウンロードが必要です。(インターネット環境必須)
