Question

定常性から決まる根入れ長はどのような条件の時に検討しますか。

仮設構造物設計要領（首都高速道路）に定常性による根入れの考え方が記載されています。

定常性から決まる根入れ長は、土留め壁の根入れが深くなるにつれて断面力・変位・切梁反力が減少し、定常状態となるために必要な弾性領域が確保するように計算します。

なお、弾塑性法による設計で定常性の判定を行わずに設計された土留めで安全な施工が行われた実績も多く、定常性による判定を行わないで根入れ長を決定する場合も多々あるようです。検討の要否は設計者の判断で行ってください。

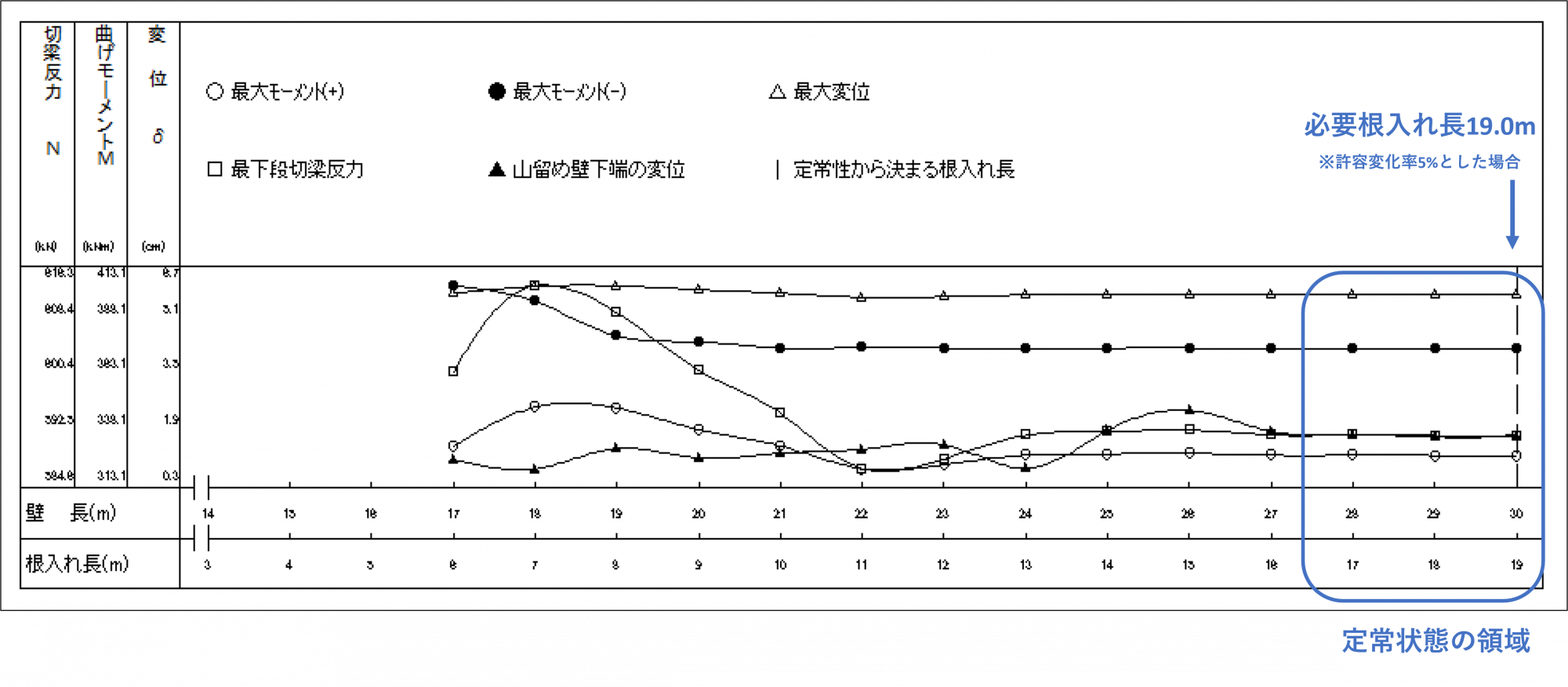

　【図　定常性判定グラフの出力例】
　
