【改良内容】

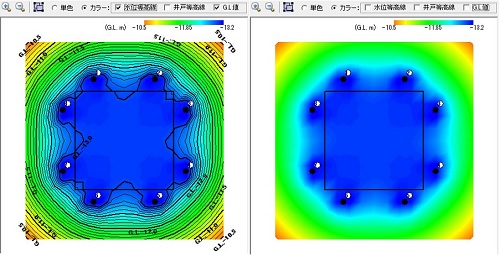

- 等水位線図のカラー表示が可能になりました。
カラー表示では線と背景色の併用表示に対応しています。

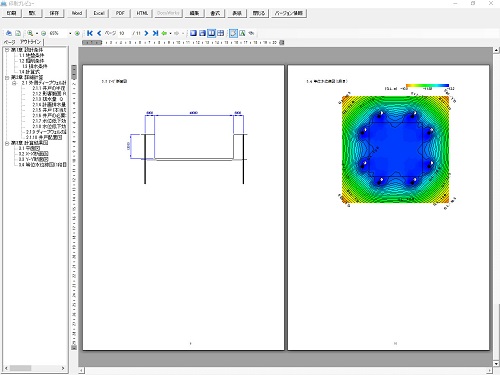

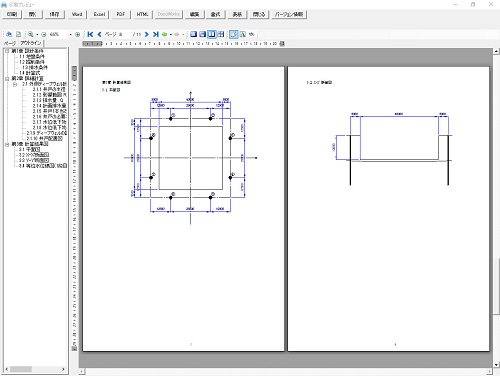

カラー表示は範囲指定内の90色等分で表示します。 - 各結果図の計算書ページ内への一括出力に対応しました。
又、これにより図のワード、エクセル出力が可能になりました。(サブスクリプションご加入の場合) - 以下の計算に対応しました。

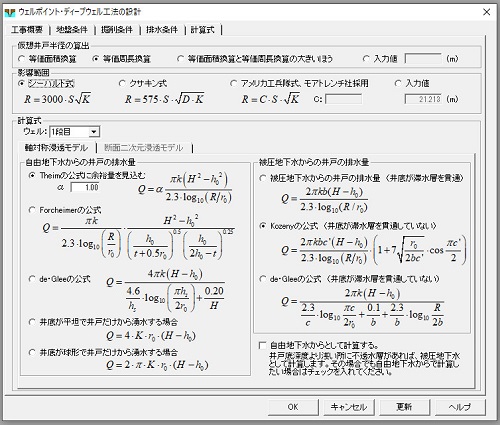

・仮想井戸半径r0の直接入力が可能になりました。
・影響範囲を既存のシーハルト式に加え、「クサキン(kusakin)の式」、「アメリカ工兵隊の式(モアトレンチ社採用)」の計算式、又は入力値から選択が可能になりました。
・不完全井戸の場合の排水量Q算定に以下の計算式を追加しました。
①井底が平坦で井底だけから湧水する場合・・・・・Q=4kr0(H-h0)
②井底が球形で井底だけから湧水する場合・・・・・Q=2πkr0(H-h0)
・不完全井戸の場合の被圧地下水からの井戸の排水量Q算定に以下の計算式を追加しました。

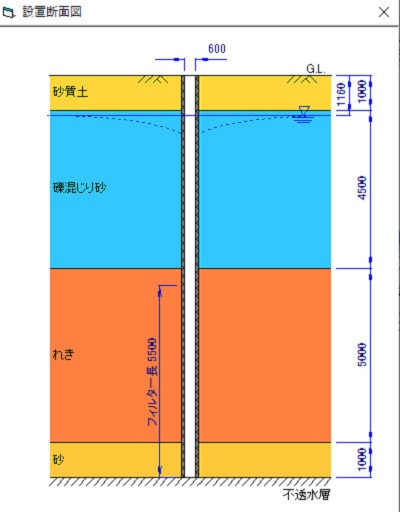

①井底が滞水層を貫通している場合・・・・・Q=2πkb(H-h0)/2.3lOg10(R/r0) - 入力画面に設置断面図を追加し、図による入力状況の確認が可能になりました。
- 透水係数の「計算値」「入力値」からの選択が可能になりました。計算時はハーゼンの式(k=C・(D10)^2(m/s))により計算されます。
