もたれ式擁壁の設計 Ver.12 改良内容
- 新UI（ユーザーインターフェース）を導入しました。
新UIこだわりのPointは3つです。詳細は＞＞https://www.sogonet.co.jp/specialfeature/
Point１：操作性にこだわった画面デザイン
Point２：わかりやすいさにこだわったヘルプ・マニュアル
Point３：見やすさにこだわった計算書

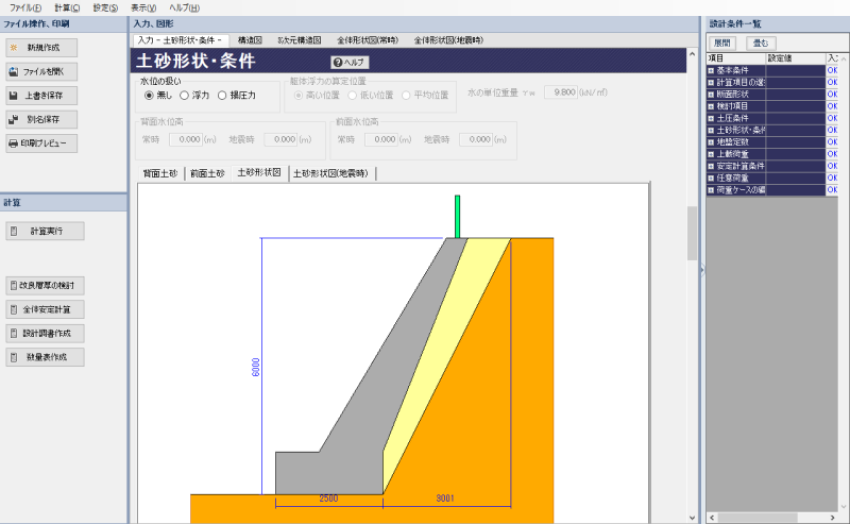

入力途中で形状などの確認もできます。
【入力画面】
未入力項目があった場合には画面左端の「設計条件一覧」で確認できます。
【設計条件一覧】
- 作用力・安定計算・部材計算が一括で計算可能になりました。

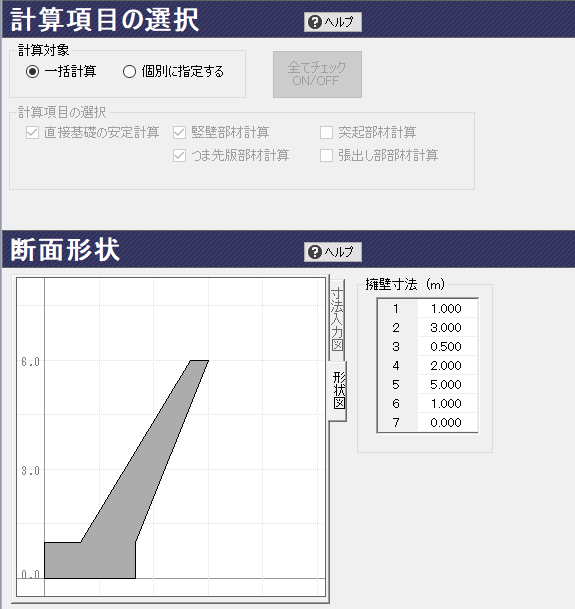

「計算項目の選択」にて「一括計算」が設定できます。

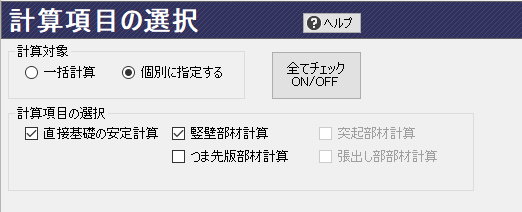

「個別に指定する」を選択した場合、必要な計算項目を自由に指定することができます。
- 躯体浮力の算定位置を 高い位置・低い位置・平均位置 から選択可能になりました。

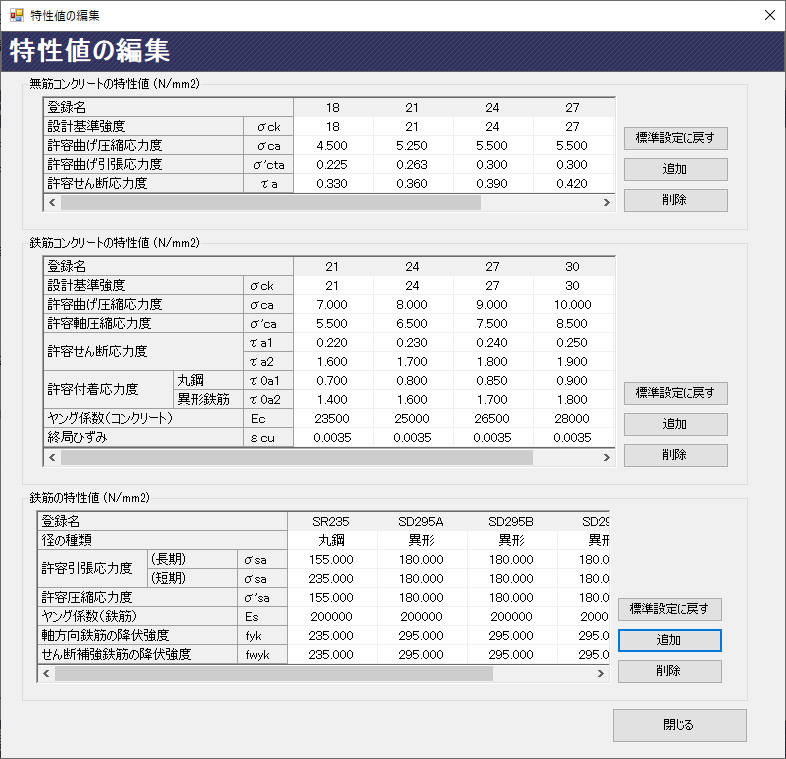

- 各部材の許容応力度の設定が「材料特性値の編集」で一元管理できるようにしました。

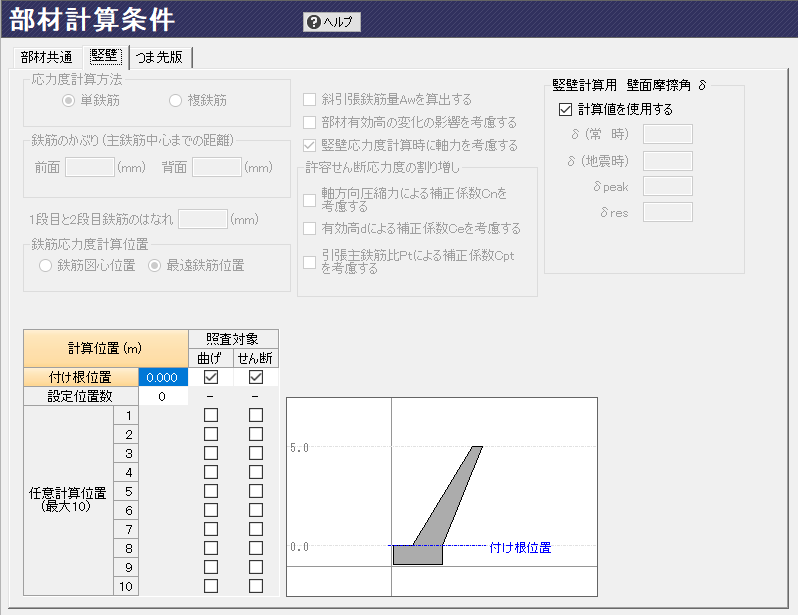

- 竪壁・つま先版部材の任意照査位置の設定で、曲げ照査・せん断照査の計算の有無を
それぞれ設定できるようになりました。
- 「任意荷重の入力」画面に、入力状況が確認できる図を追加しました。
また、入力参考図を「集中荷重」「分布荷重」「モーメント荷重」で分けて表示するように変更しました。

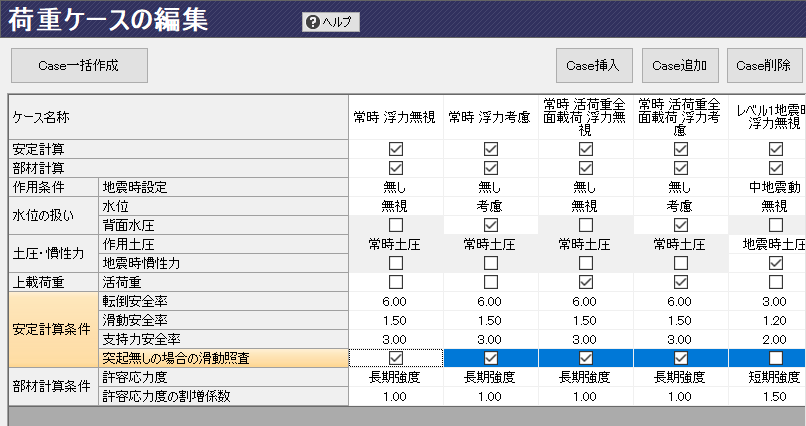

- 荷重ケースのパターンが自由に設定できるようになりました。
これまでは常時・地震時・衝突時、の様に固定のパターンしか計算できませんでしたが、
各荷重や外力を自由に設定し、任意の荷重ケースにて計算できるようになりました。
※左上の「Case一括作成」ボタンより、これまでの固定パターンの設定も可能です。
- 「宅地防災」「その他地域別指針」で突起有りの場合に、「常時」の突起無しの場合の滑動照査も
同時計算できるようになりました。
「荷重ケースの編集」画面の「突起無しの場合の滑動照査」で設定できます。
※「地震時設定」で「無し」を選択した荷重ケースのみ設定可能な項目です。

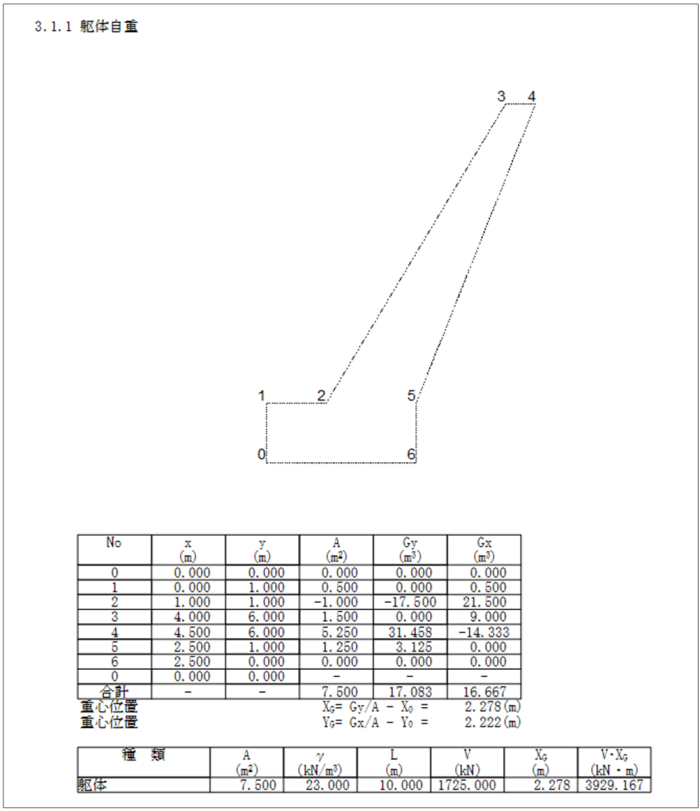

- 重量計算は分割法から座標値法へ変更いたしました。
各項目で計算に用いた座標が表示されるので、座標値法の計算式を組み込んだExcel等を用意すれば、
簡単に検算を行うことができます。
- 出力仕様の見直しを行いました。

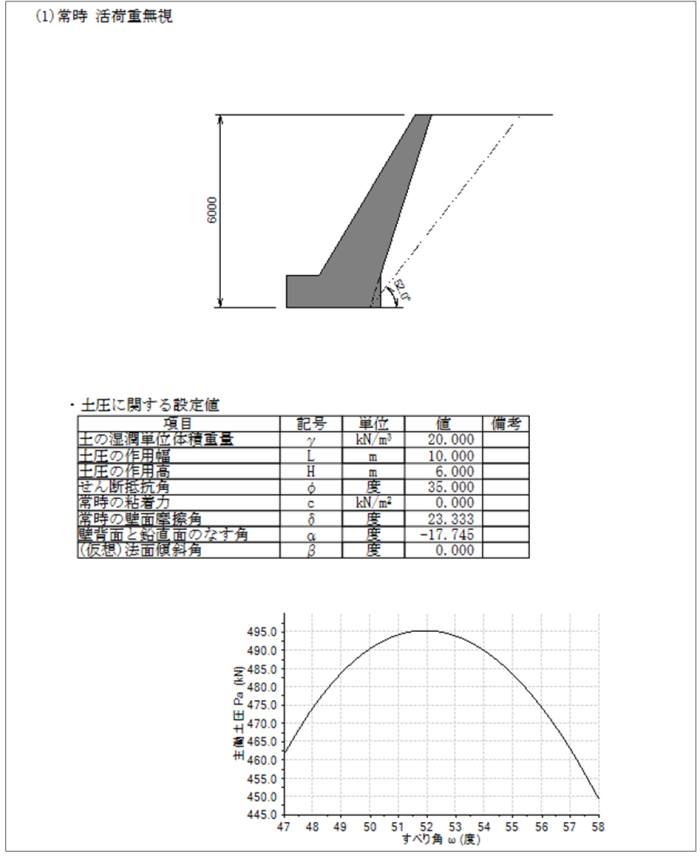

試行くさび土圧選択時の土圧分布グラフの追加など、視覚的に理解しやすくなるよう、
出力項目や表記を見直しました。
