【Ver.3.1の主な改変内容】

「土地改良事業計画設計基準及び運用・解説　設計　パイプライン」の改定（令和3年6月版）に伴う対応をしました。

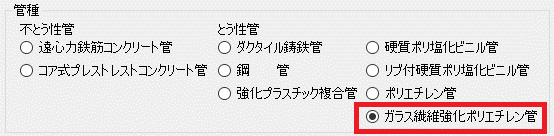

1. 使用管種に「ガラス繊維強化ポリエチレン管」が追加されました。

2. 基礎材料の「ソイルセメント」が「固化処理土」に名称変更されました。

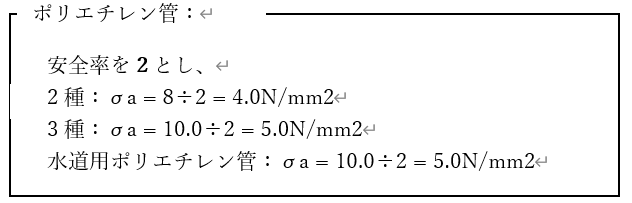

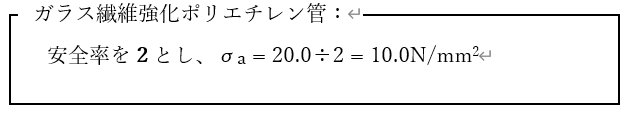

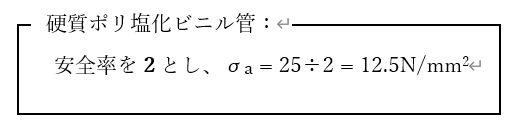

3. とう性管の内外圧から求める管厚計算式で、「硬質ポリ塩化ビニル管」、「ポリエチレン管」の許容引張応力の安全率が「3」→「2」に変更されました。



   これに伴い、製品に登録されている規格管データを更新しました。
4. 強化プラスチック複合管の内外圧合成式で計算に用いる「Pc：内圧が0の時の外圧線荷重」「Hc：外圧が0の時の内圧」は、それぞれ限界ひずみ比を乗じた値を用いるように変更されました。
   【内外圧合成式】


   Pc：内圧が0の時の外圧線荷重×限界ひずみ比（0.66）(kN/m)
   Hc：外圧が0の時の内圧×限界ひずみ比（0.85）(kN/m)

5. たわみ率から求める管厚計算式で、スパングラーの修正式に用いる管材のヤング係数が長期（E_L）、短期（E_S）を用いるように変更されました。
   （ヤング係数長期(E_L)は、短期(E_S)の値にクリープ係数0.8を乗じた値に変更されました。）
   【スパングラー公式（たわみ率から求める管厚計算式、変形後）】
   （改定前）

   （改定後）

6. 管壁の断面二次モーメントIの算出式も⑤と同様に、長期（E_L）、短期（E_S）を用いるように変更されました。
   （改定前）

   （改定後）
