Question [No.53013]
「土留・締切工の設計」で締切工の計算をしたところ、矢板変位のδ2とδ3が0になってしまいます。
シリーズ：エクシード
製品： 土留め工の設計
カテゴリー：計算結果について
更新： 2025年02月26日
Answer

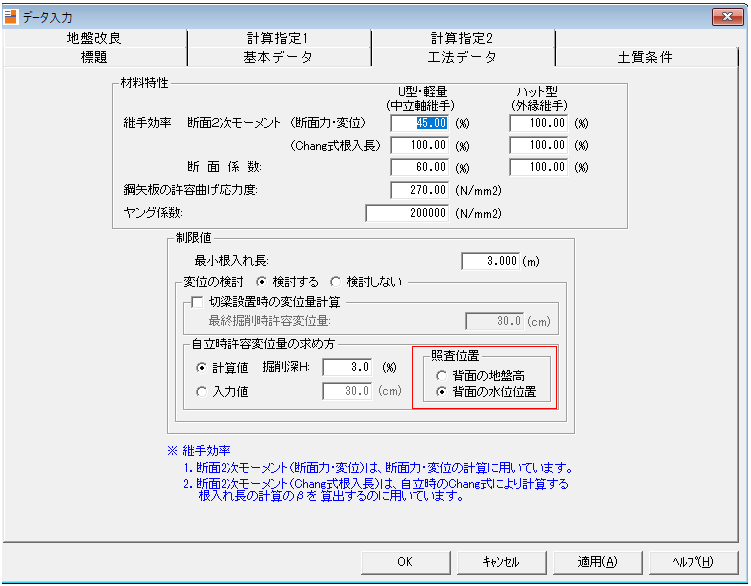

矢板変位のδ2やδ3のような背面地盤より上部の変位量も加えて計算する場合は、「工法データ」の変位の照査位置を「背面の水位位置」を選択してください。
なお、δ1、δ2、δ3の意味は以下になります。
・δ1：掘削底面での変位量
・δ2：掘削底面でのたわみ角による変位量
・δ3：掘削底面以上の片持ちばりのたわみ
照査位置の選択により、上記の用いる値が異なります。
・背面の地盤高：δ＝δ1+δ2(掘削深さ分)
・背面の水位位置：δ＝δ1+δ2+δ3
