Question [No.48710]

受働土圧を考慮させたいが、土圧を0.5倍する操作方法を教えて。

シリーズ：エクシード
製品： もたれ式擁壁の設計 、ブロック積擁壁の設計 、ブロック積擁壁の設計(Light版) 、片持ばり式擁壁の設計 、重力式擁壁の設計 タグ： 受働側 、受動土圧 、土圧計算 、滑動抵抗 、滑動照査 、計算方法
カテゴリー：土木技術の考え方・プログラムの考え方 更新：　2025年03月05日

Answer

「片持ばり式擁壁の設計」「重力式擁壁の設計」の場合

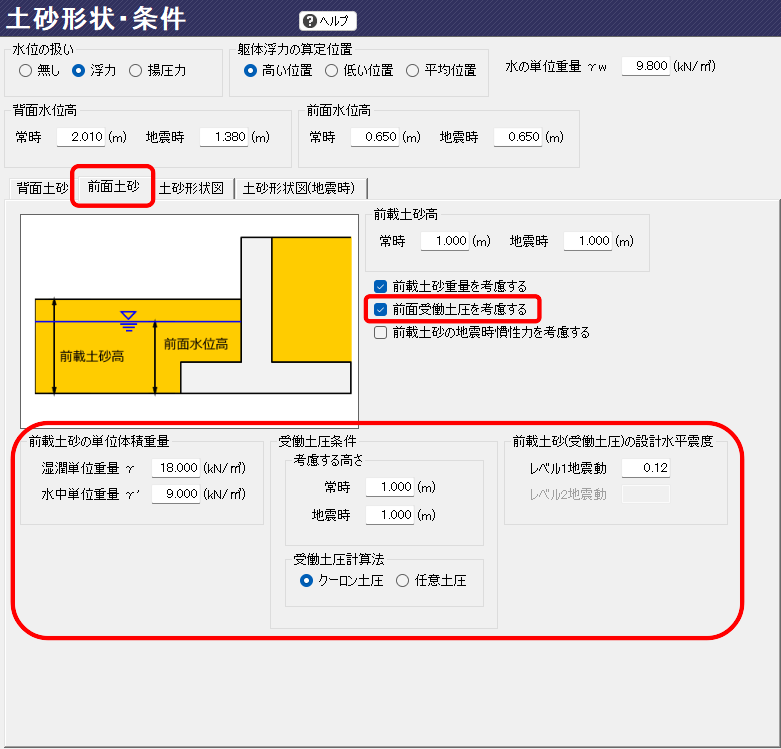

1.「土砂形状・条件」-「前面土砂」タブで「前面受動土圧を考慮する」にチェックを入れます。
2.「前載土砂の単位体積重量」、「受働土圧条件」等を入力してください。

土砂形状・条件

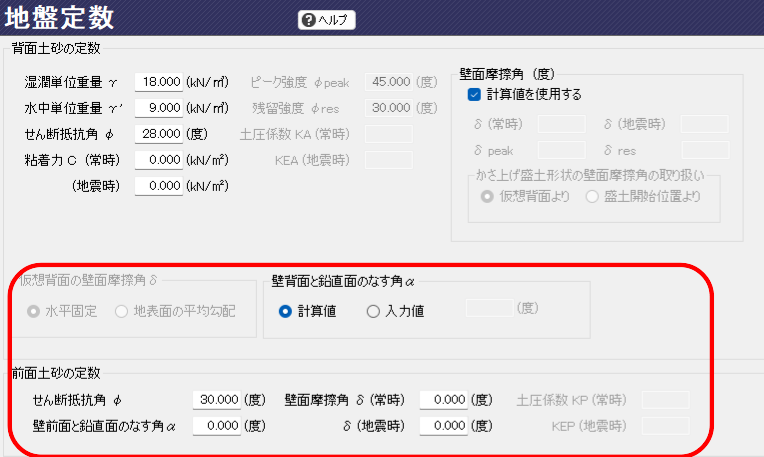

3.「地盤定数」で「前面土砂の定数」を入力してください。受働土圧計算方法を「任意土圧」にした場合、「土圧係数KP」の入力が有効になります。
