Question [No.CBS005]
側壁を「フレーム計算」とした場合、平面ボックスラーメンの計算モデルから判断すると、主筋が側壁の横方向鉄筋だけでなく側壁の縦方向の鉄筋も応力度計算されている。この考え方を教えて。
シリーズ：エクシード
製品： 集水桝の設計
カテゴリー：土木技術の考え方・プログラムの考え方
更新： 2025年09月03日
Answer
フレーム計算の場合は、横方向の断面力しか計算していませんが、「設計便覧（近畿地整）」に記述されている「（２方向の）いずれか大きい方の断面力を採用する」という考えを類推適用し、フレーム計算でも横方向で計算した断面力を縦方向の応力度計算にも適用させる仕様としています。
しかしながら、縦方向鉄筋は、配力筋として考え、部材計算を省略したいご要望から、フレーム計算で軸力を考慮した場合に、縦方向鉄筋の検討を省略する選択項目を付加いたしました。

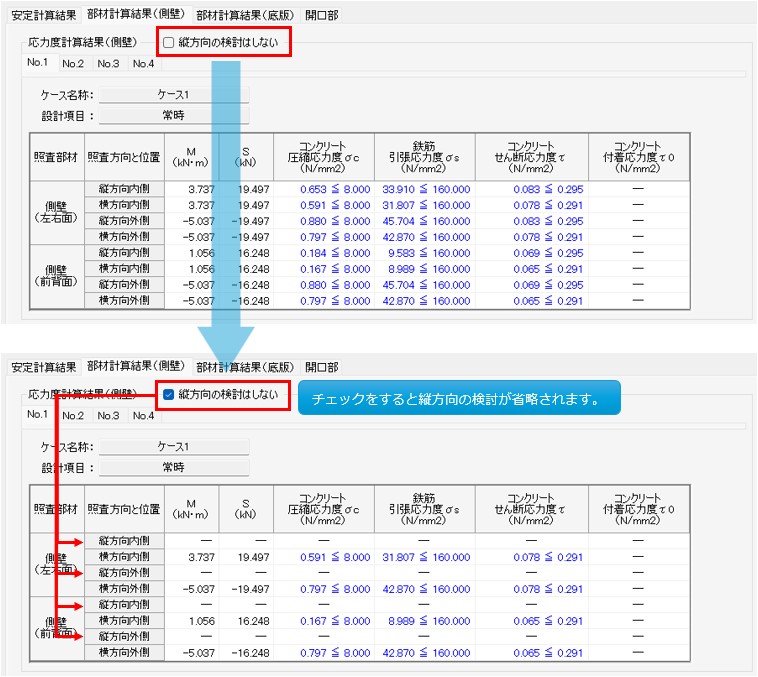

計算実行時の側壁部材計算結果画面より選択できます。
